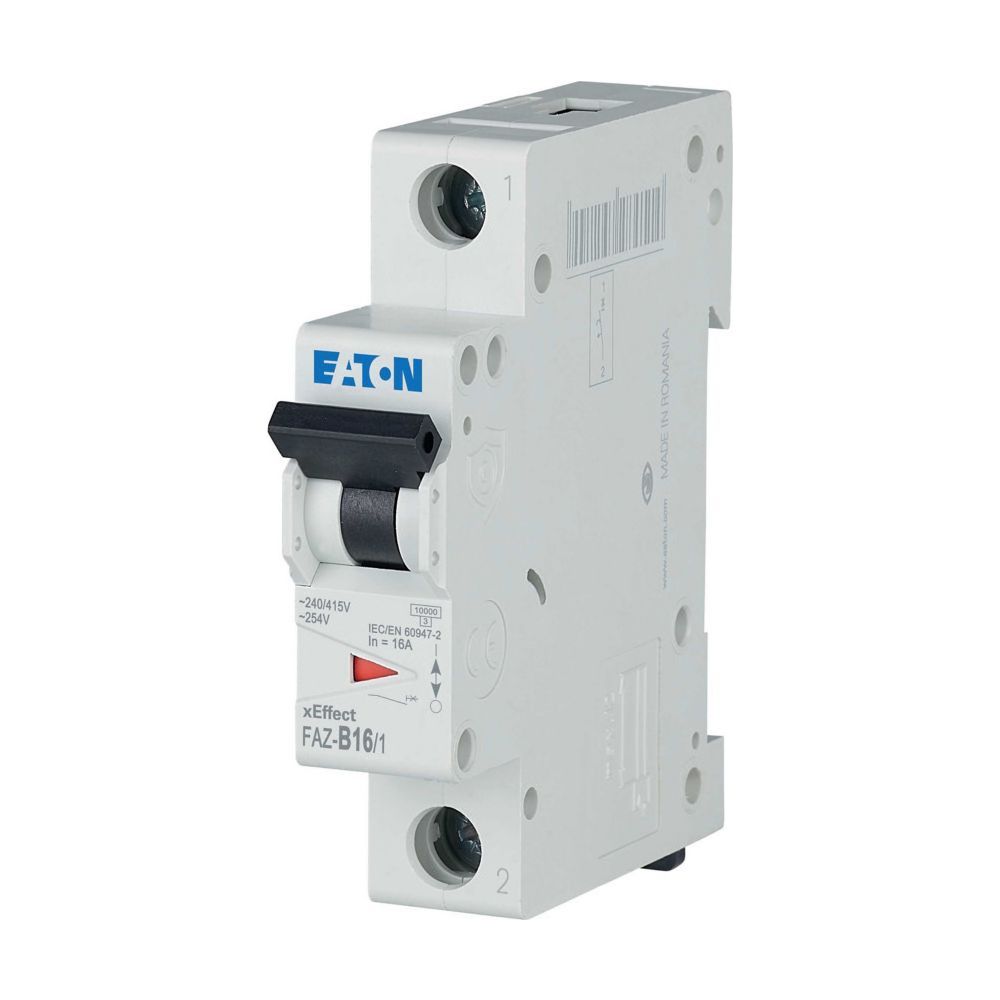

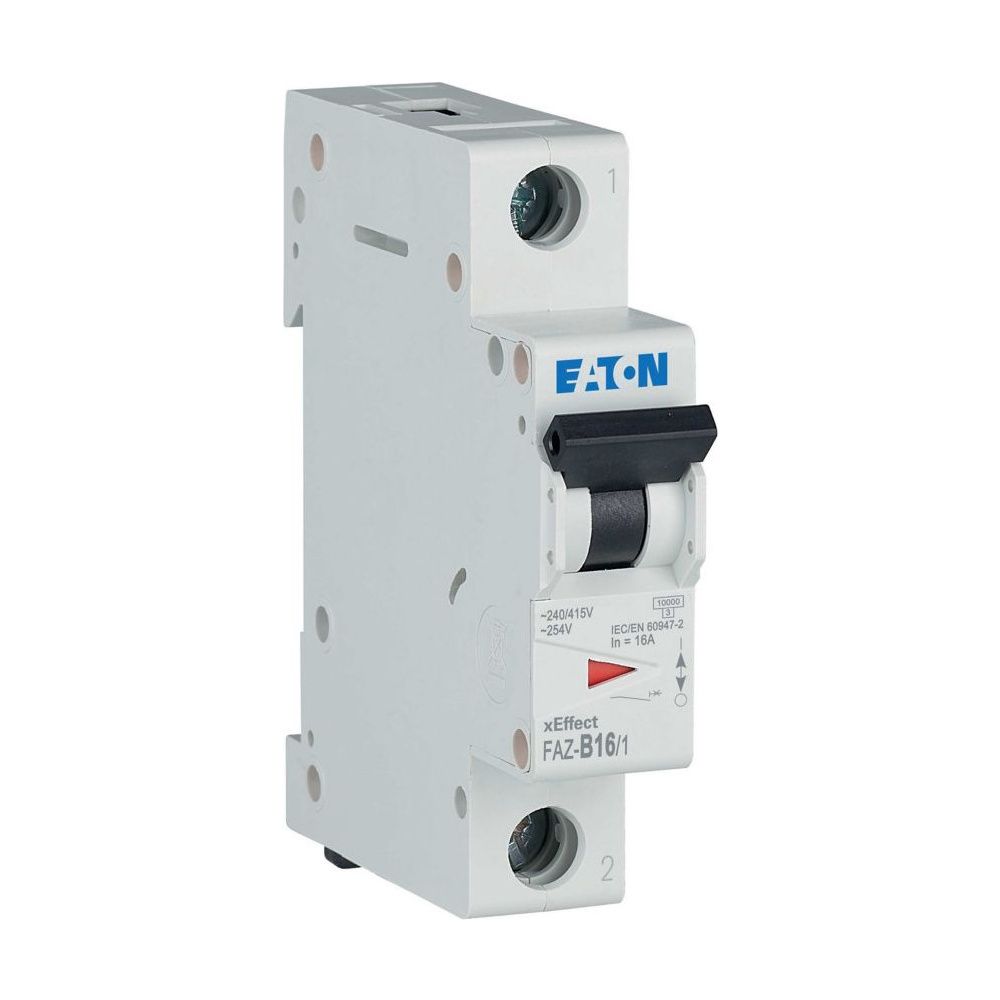

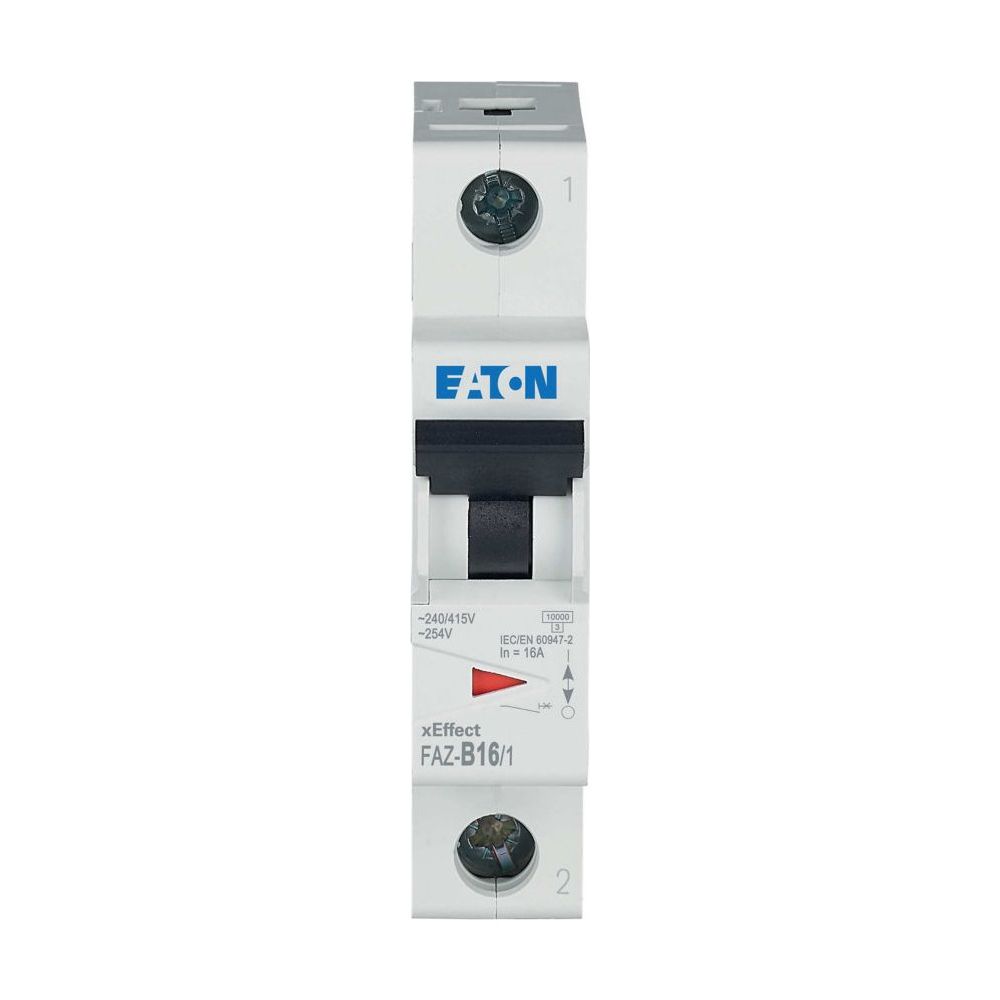

Eaton Leitungsschutzschalter xEffect FAZ-B16/1, 16A, 1-polig, 10 kA

Der 1-polige Leitungsschutzschalter aus der xEffect-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in industriellen und kommerziellen Anwendungen. Mit der Auslösecharakteristik B und einem Bemessungsstrom von 16 A bietet das Reiheneinbaugerät Schutz vor Überlast und Kurzschluss. Die Montage erfolgt auf einer Hutschiene gemäß IEC/EN 60715.

Leistungsstarke Absicherung

Das Schaltgerät verfügt über ein Bemessungsschaltvermögen von 10 kA nach EN 60898 sowie 15 kA nach IEC 60947-2. Dank der Energiebegrenzungsklasse 3 wird eine hohe Selektivität erreicht. Das Gehäuse in Schutzart IP20 bietet durch Maul- und Liftklemmen Anschlussmöglichkeiten für Leiterquerschnitte von 1 bis 25 Quadratmillimetern. Die Verlustleistung beträgt 2,3 W.

Flexibler Einsatzbereich

Das Gerät ist für einen Umgebungstemperaturbereich von -25 bis 75 °C ausgelegt und unterstützt Wechselstromanwendungen. Die Einbaubreite von 17,5 mm entspricht einer Teilungseinheit, was eine platzsparende Installation ermöglicht. Bei Bedarf lässt sich das System durch Zusatzeinrichtungen erweitern.

Der Leitungsschutzschalter überzeugt durch seine robuste Bauweise und die Einhaltung internationaler Normen. Mit einer Bemessungsspannung von 230 V AC und einer Stoßspannungsfestigkeit von 4 kV sorgt das Modell für Betriebssicherheit. Die Kombination aus präziser Auslösecharakteristik und hoher Kurzschlussfestigkeit ermöglicht einen optimalen Schutz der angeschlossenen Leitungen.

Technische Daten

• Bemessungsstrom: 16 A
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsschaltvermögen (EN 60898): 10 kA
• Bemessungsschaltvermögen (IEC 60947-2): 15 kA
• Bemessungsspannung: 230 V AC
• Einbaubreite: 17,5 mm
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Leiterquerschnitt: 1 - 25 qmm
