Beschreibung

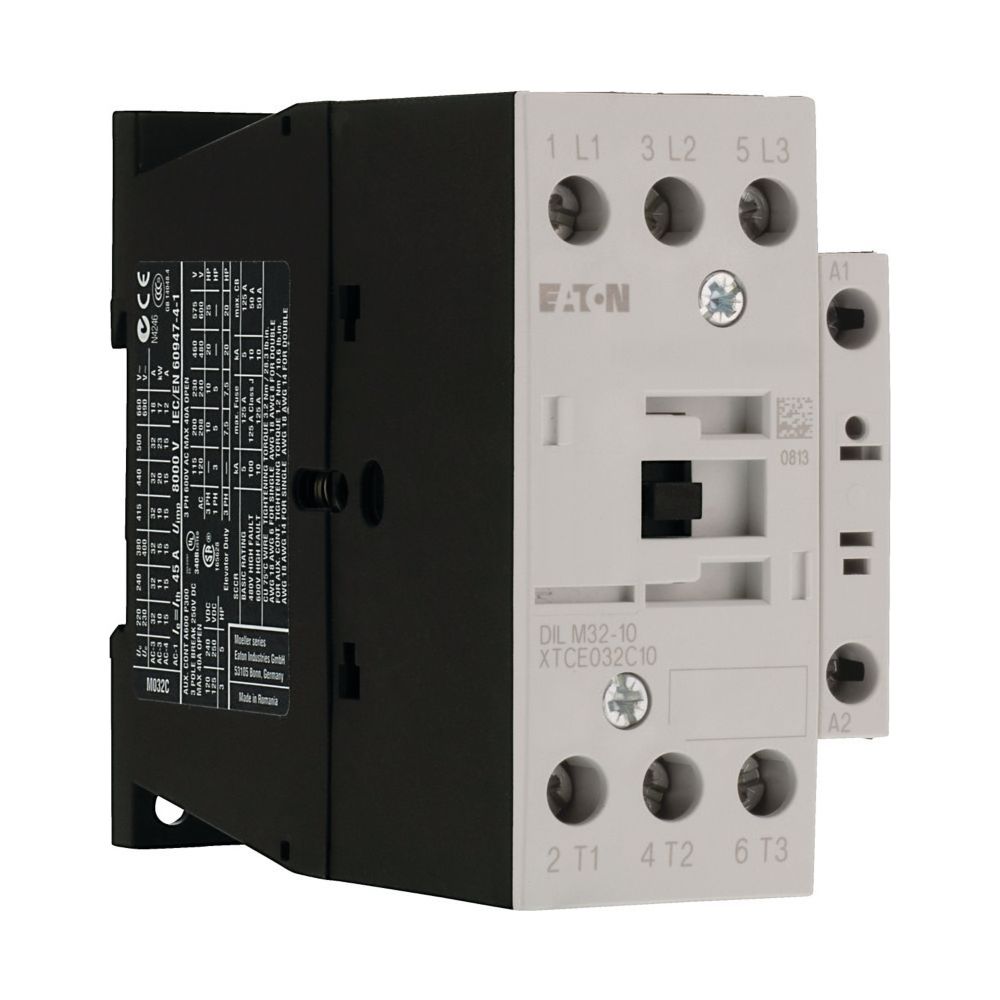

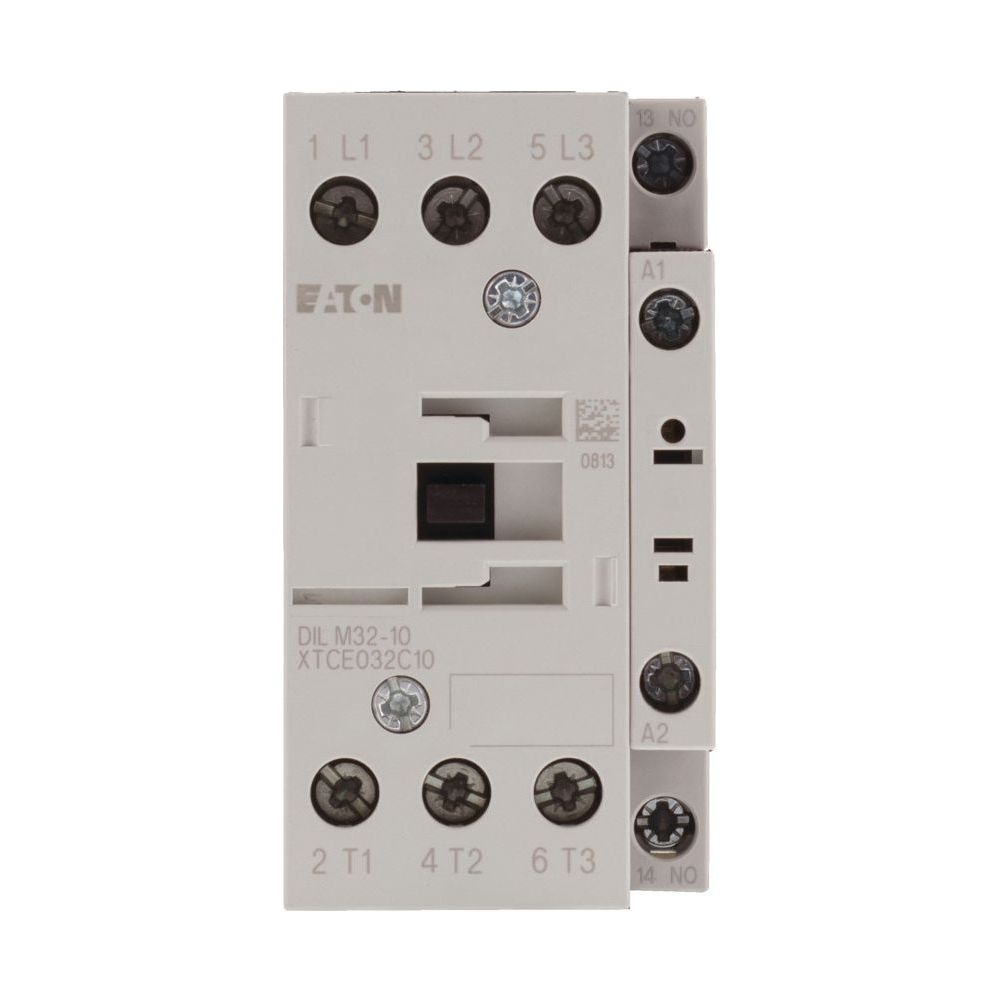

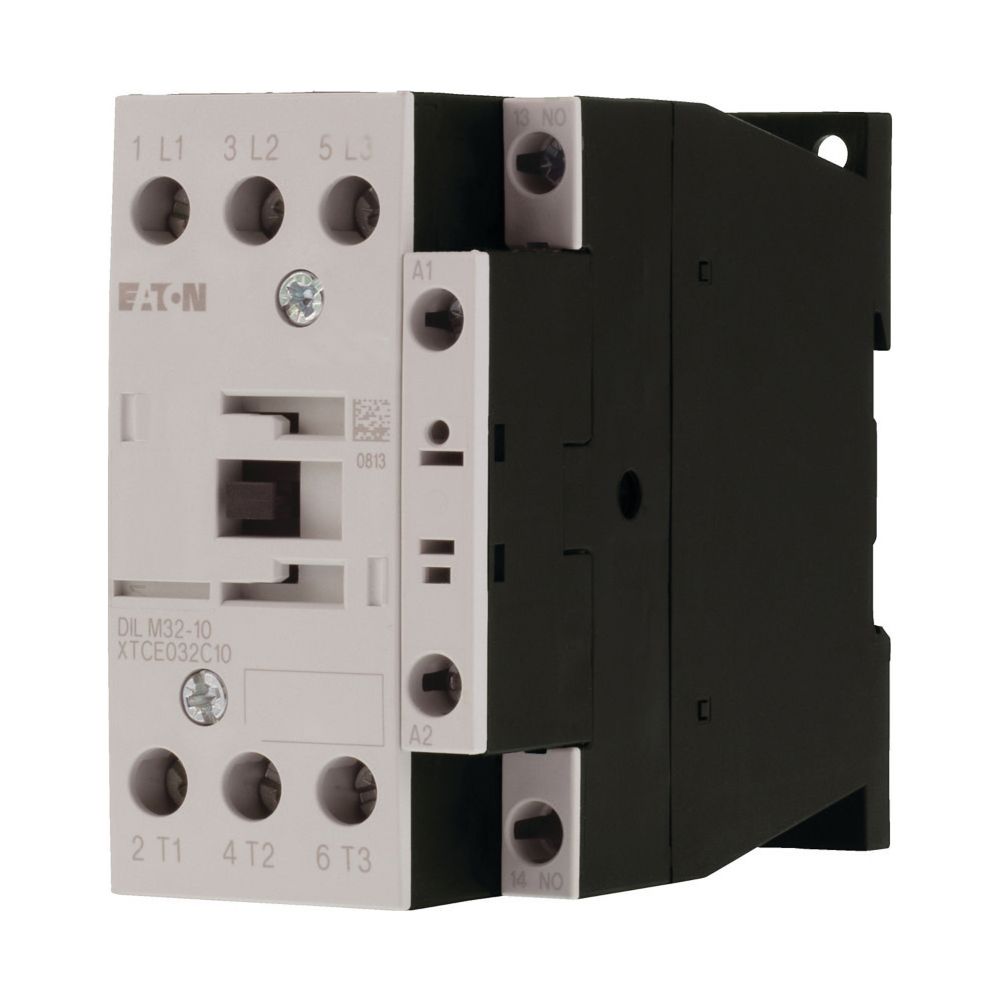

Eaton Leistungsschütz DILM32-10, 3-polig 15kW, 230V 50Hz 240V 60Hz, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert und arbeitet mit einer Wechselstrombetätigung.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Betriebskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Dank der kompakten Bauweise in der Rahmengröße FS2 lässt sich das Modul effizient in Schaltanlagen integrieren.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 7 kW
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
Das Leistungsschütz bietet eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen und ist für eine Einschaltdauer von 100 Prozent ausgelegt. Durch die Unterstützung von Motoren der Effizienzklasse IE3 und die flexible Auslegung für verschiedene Lastarten stellt das Gerät eine leistungsfähige Komponente für moderne Antriebslösungen dar. Die Kombination aus 32 A Bemessungsbetriebsstrom bei AC-3 und der kompakten Bauform ermöglicht eine platzsparende Steuerung von Motoren in unterschiedlichsten Betriebsumgebungen.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277260 |
| Breite | 45 |
| EAN | 4015082772604 |
| EAN-13 | 4015082772604 |
| Einschaltdauer | 100 |
| Gewicht | 0,447 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 32 |
| Ie bie AC-4, 400V | 15 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 7 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,428 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
