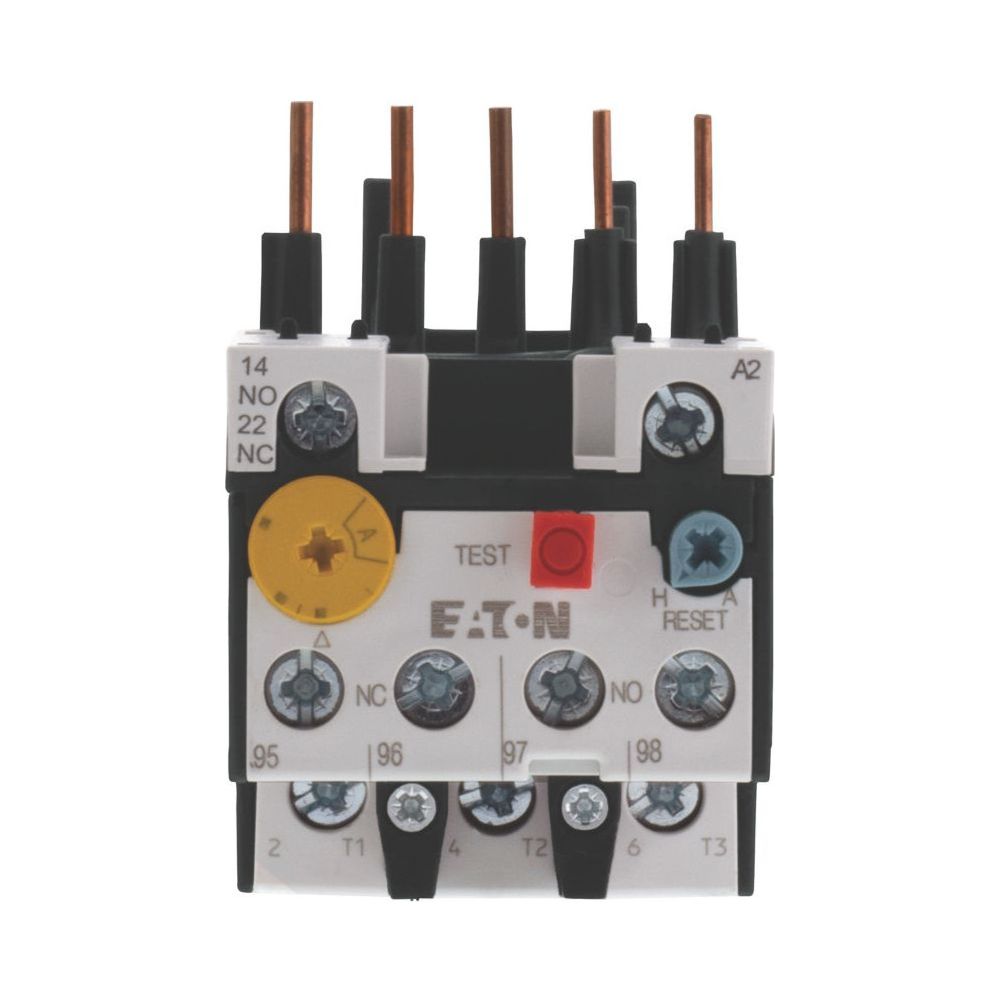

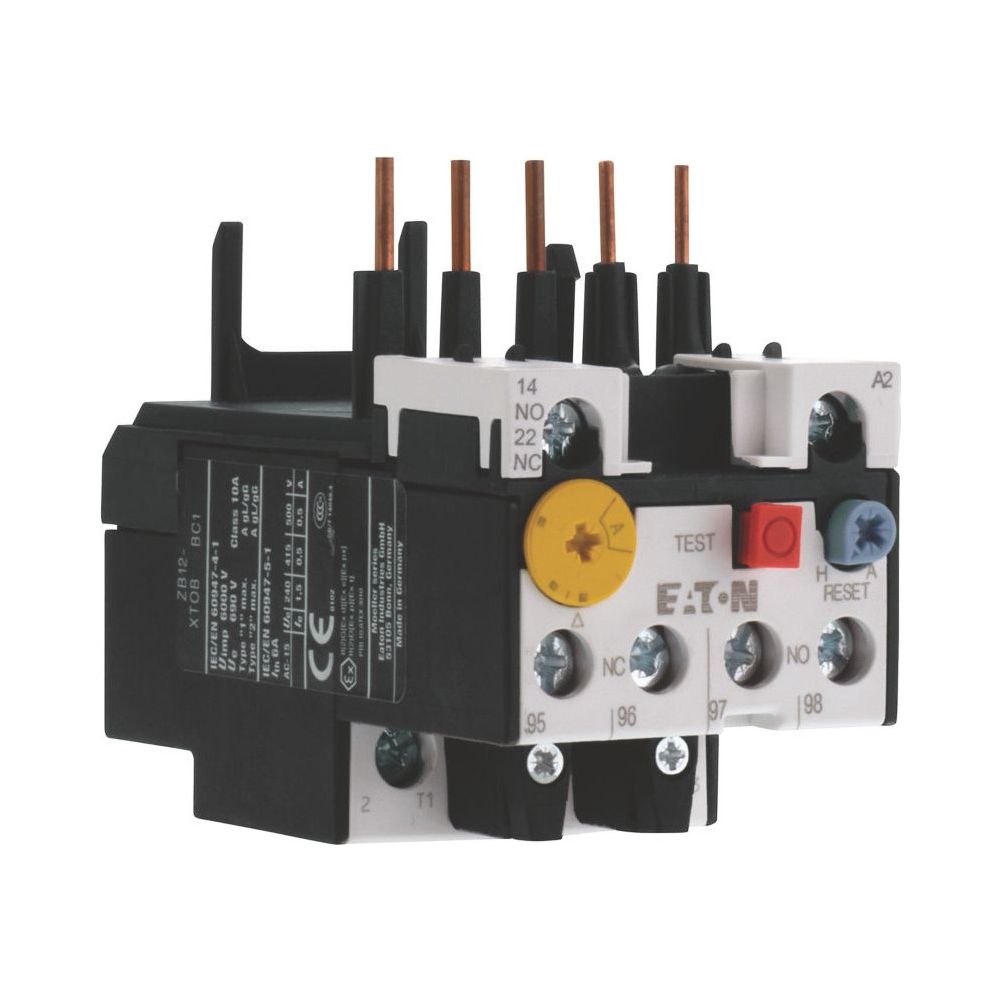

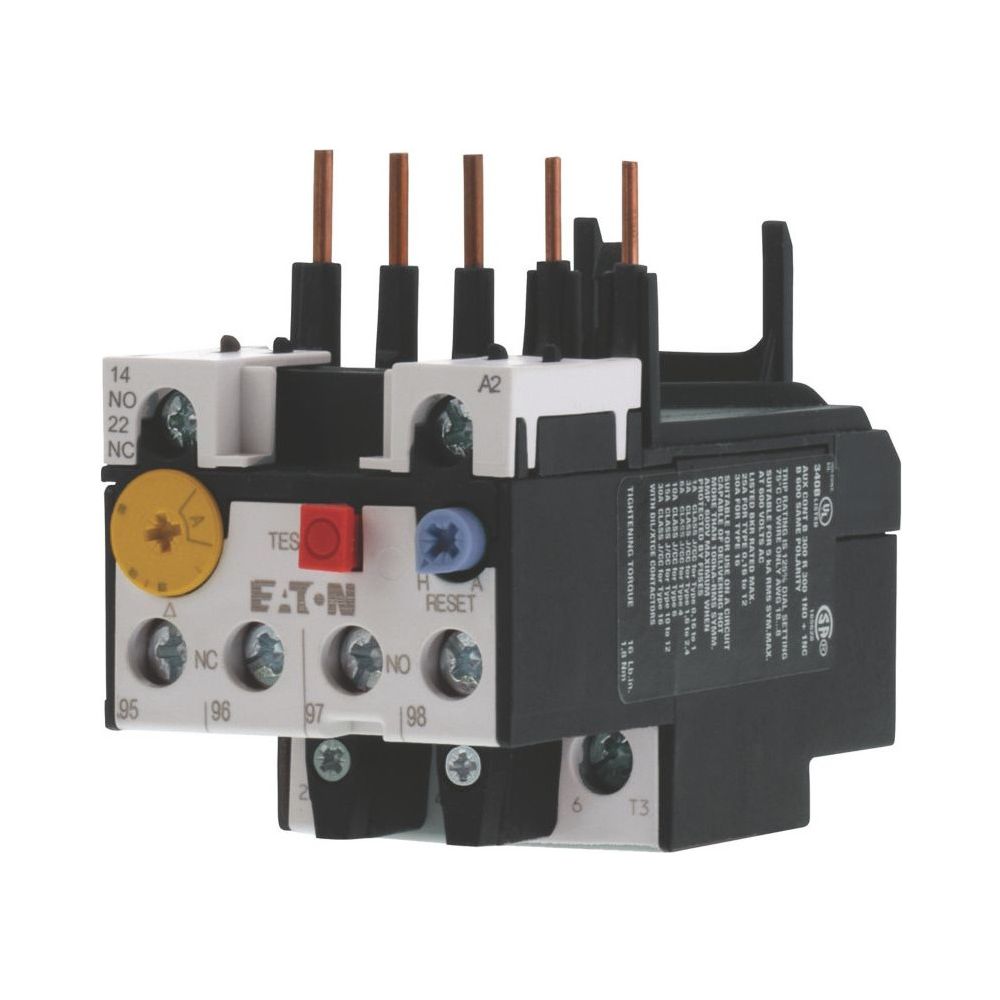

Eaton Motorschutzrelais ZB ZB12-10, 6-10A, 1S/1Ö, Direktanbau, IP20

Das thermische Motorschutzrelais der Baureihe ZB12 von Eaton Moeller dient der zuverlässigen Absicherung von Elektromotoren. Es zeichnet sich durch eine Auslösecharakteristik gemäß Klasse 10 A aus und bietet eine integrierte Phasenausfallempfindlichkeit. Die Komponente ist für die direkte Montage an Schütze konzipiert und unterstützt sowohl manuelle als auch automatische Reset-Funktionen.

Funktionsweise und Montage

Das Relais ermöglicht eine Anpassung an den Motorstrom innerhalb eines Bereichs von 6 bis 10 A. Zur Bedienung sind eine Test-Aus-Taste sowie eine Reset-Taste vorhanden. Die Montage erfolgt direkt an kompatible Schütze, was eine kompakte Bauweise im Schaltschrank ermöglicht. Das Gerät erfüllt die Anforderungen der Schutzart IP20.

Sicherheit und Anschlusstechnik

Für die Integration in Steuerstromkreise stehen ein Schließer und ein Öffner zur Verfügung. Die Hauptstromkreise werden über Schraubanschlüsse verbunden. Das Relais ist für den Schutz von Eex e-Motoren geeignet und bietet durch die integrierte Freiauslösung sowie eine Temperaturkompensation eine hohe Betriebssicherheit.

Dieses Motorschutzrelais bietet eine effiziente Lösung zur Absicherung von Antrieben im Strombereich von 6 bis 10 A. Durch die Kombination aus Phasenausfallempfindlichkeit, einstellbarem Auslösestrom und der direkten Montagemöglichkeit an Schütze der DILM-Serie stellt es eine robuste Komponente für industrielle Anwendungen dar. Die integrierten Hilfskontakte (1 S, 1 Ö) ermöglichen eine einfache Einbindung in Steuerungssysteme.

Technische Daten

• Einstellbarer Strombereich: 6 - 10 A
• Auslöseklasse: CLASS 10 A
• Montageart: Direktanbau
• Hilfskontakte: 1 Schließer, 1 Öffner
• Schutzart: IP20
• Max. Bemessungsbetriebsspannung: 600 VAC
• Produktbreite: 45 mm
• Produkthöhe: 67 mm
• Produktlänge/Tiefe: 88 mm
• Gewicht: 0,145 kg
