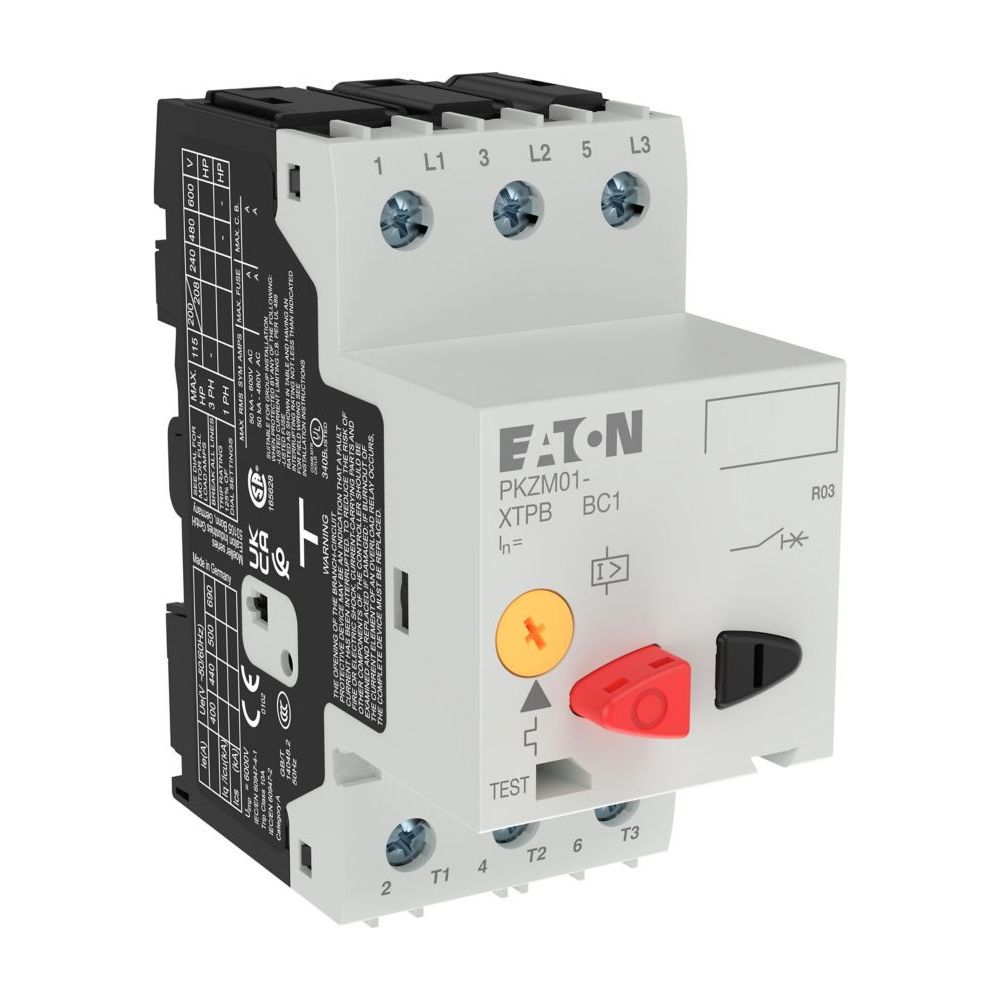

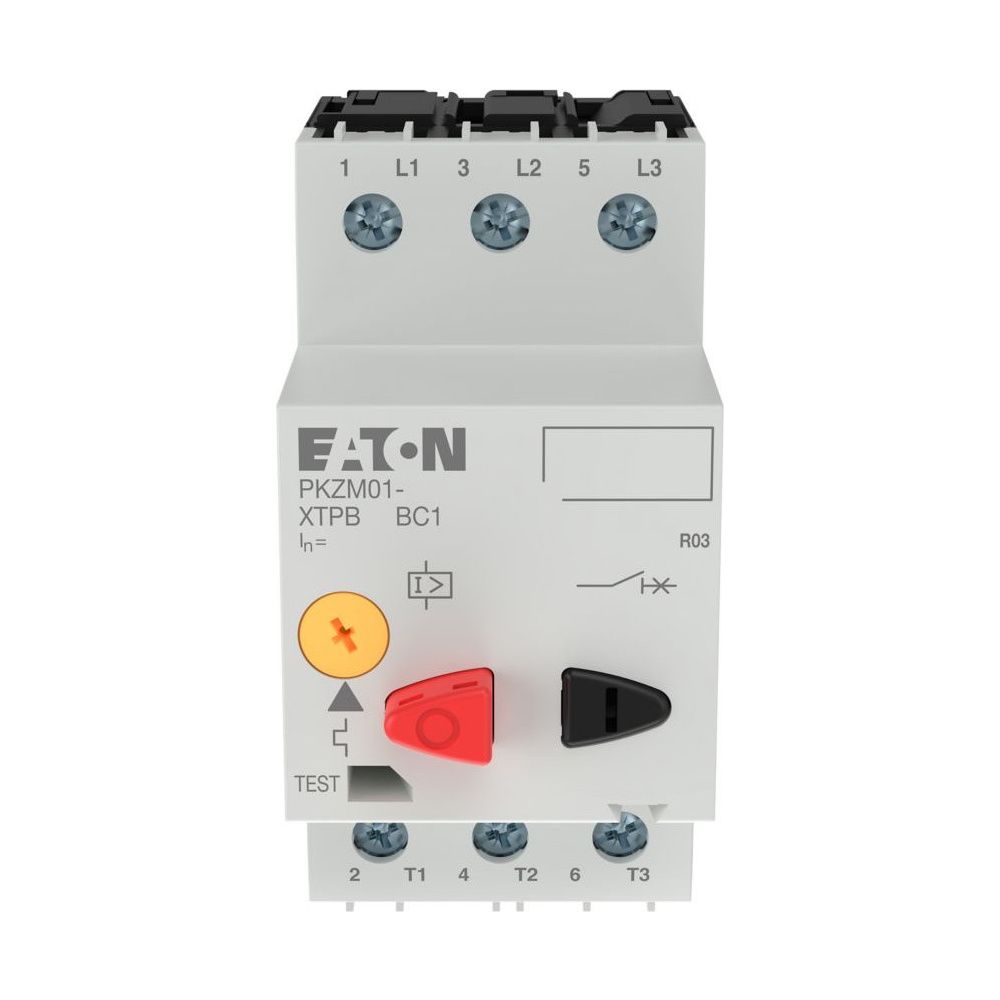

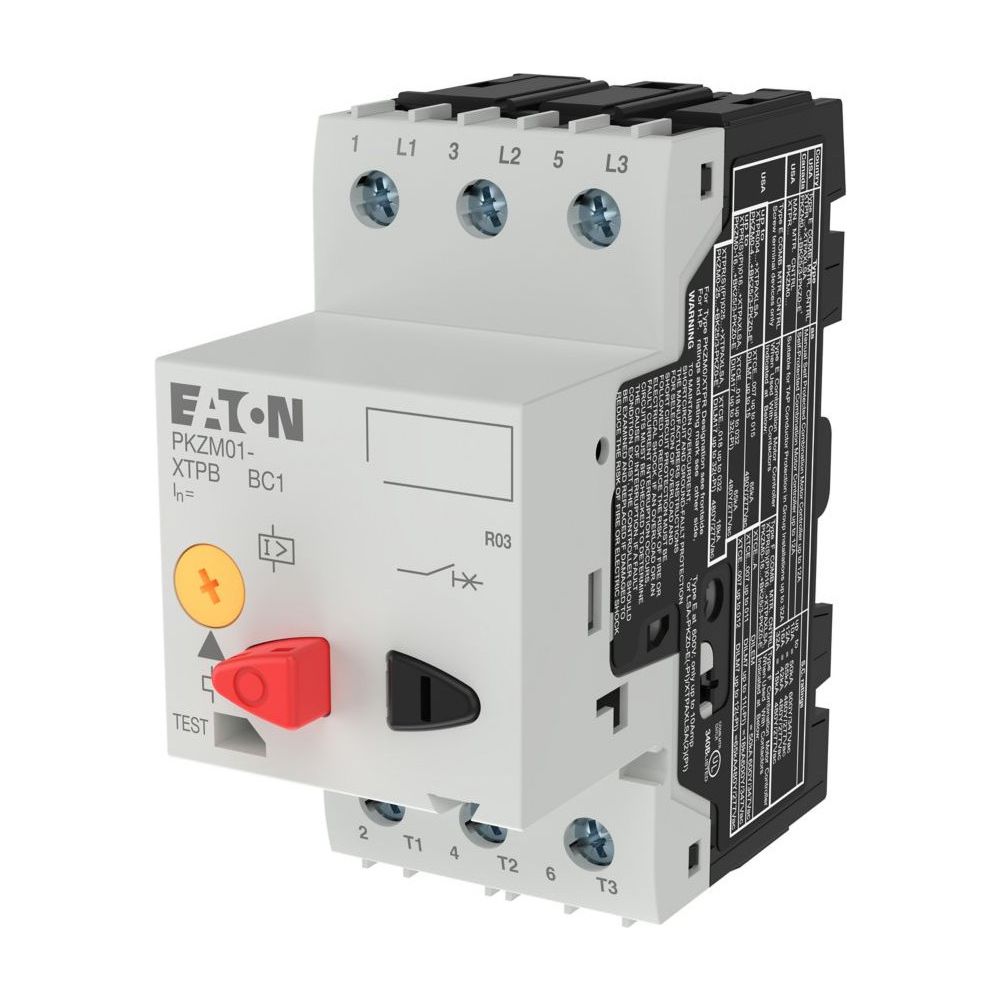

Eaton Motorschutzschalter Moeller series PKZM01 PKZM01-1, 0,25kW, 0,63-1A, IP20

Der Motorschutzschalter aus der Eaton Moeller Serie PKZM01 ist ein kompaktes, 3-poliges Schaltgerät für den Schutz von Motoren und Anlagen. Mit einer thermomagnetischen Auslösetechnik und einem einstellbaren Überlastauslöser von 0,63 bis 1 A eignet sich das Gerät für den Einsatz in industriellen Umgebungen. Das Modell ist für moderne, energieeffiziente Motoren optimiert.

Funktionsweise und Montage

Das Gerät verfügt über eine Drucktastenbetätigung mit Schaltanzeige für Ein- und Aus-Zustände. Die Montage erfolgt durch Aufschnappen auf eine Hutschiene nach IEC/EN 60715 mit 7,5 oder 15 mm Höhe. Die Anschlusstechnik basiert auf Schraubklemmen. Das Gerät ist phasenausfallempfindlich gemäß IEC/EN 60947-4-1, was die Betriebssicherheit der angeschlossenen Motoren erhöht.

Sicherheit und Schutz

Mit der Schutzart IP20 ist das Gerät fingersicher ausgeführt und bietet einen Berührungsschutz bei frontaler Betätigung. Die Kurzschlussfestigkeit von 50 kA bei 400 V sorgt für Sicherheit im Fehlerfall. Das Gerät ist für eine Umgebungstemperatur von -25 bis 55 °C ausgelegt.

Dieser Motorschutzschalter bietet eine Lösung zur Absicherung von Motoren mit einer Bemessungsbetriebsleistung von 0,25 kW bei 400 V. Durch die Kombination aus thermischem Überlastschutz und einem unverzögerten Kurzschlussauslöser von 15,5 A wird ein umfassender Anlagenschutz sichergestellt. Die robuste Bauweise und die hohe mechanische sowie elektrische Lebensdauer von 50.000 Schaltvorgängen machen das Gerät zu einer langlebigen Komponente in der Schaltanlage.

Technische Daten

• Bemessungsbetriebsspannung: 440 V
• Bemessungsbetriebsleistung (400 V): 0,25 kW
• Einstellbereich Überlastauslöser: 0,63 - 1 A
• Kurzschlussauslöser: 15,5 A
• Kurzschlussstrom Icu (400 V): 50 kA
• Polzahl: 3
• Schutzart: IP20
• Anschlussart: Schraubklemmen
• Auslösetechnik: Thermomagnetisch
• Abmessungen (B x H x T): 45 x 90 x 93 mm
