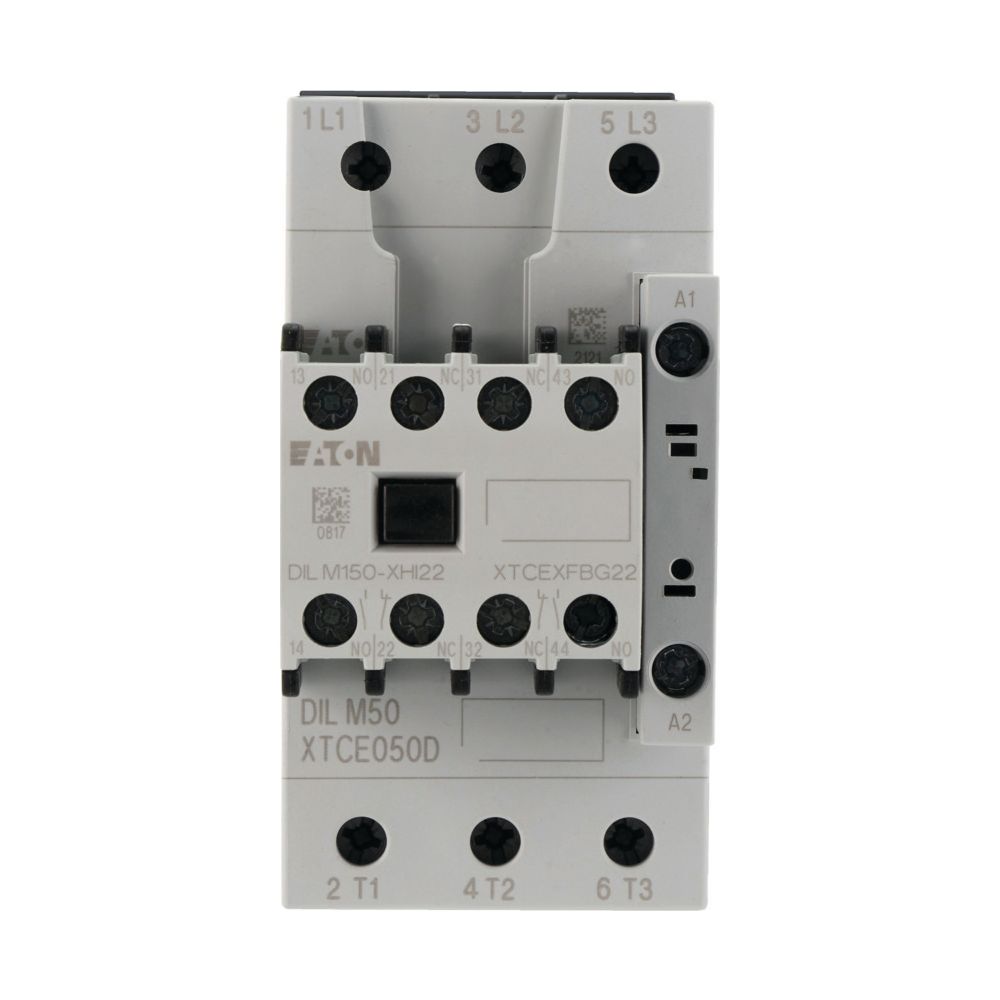

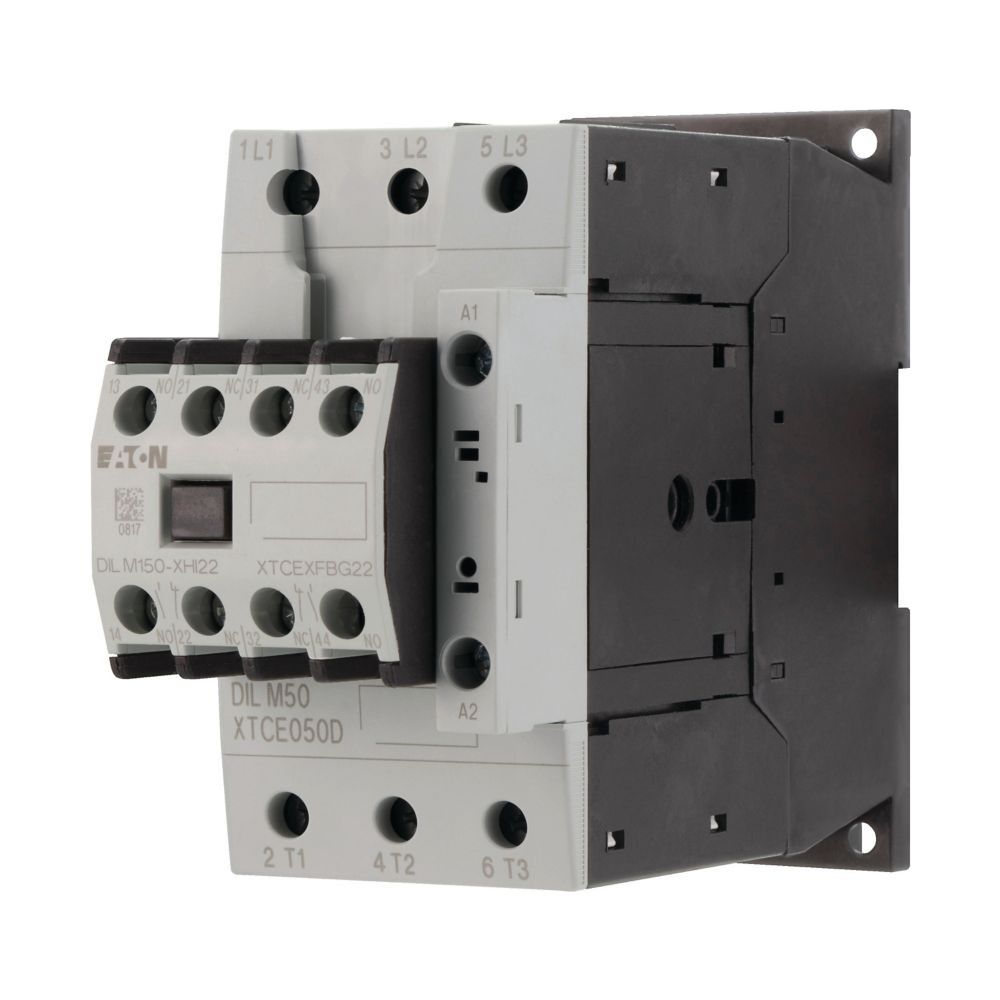

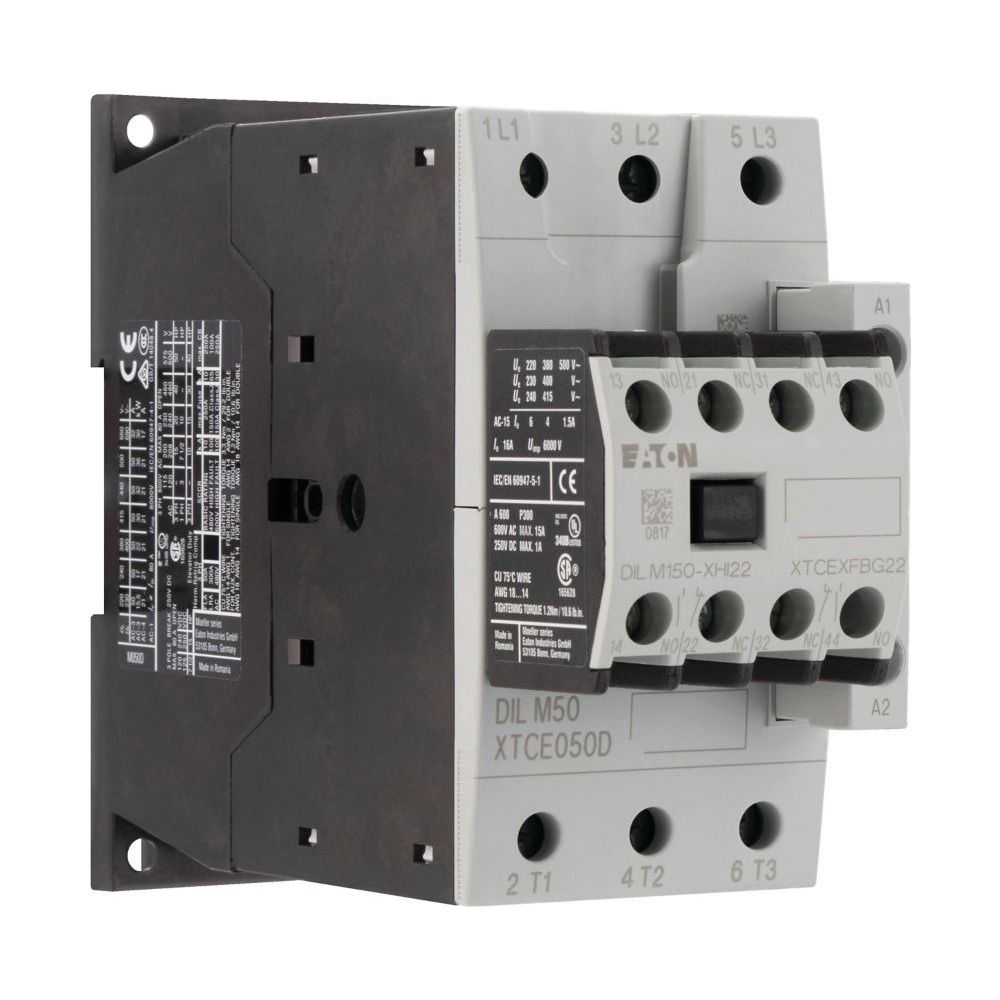

Eaton Leistungsschütz DILM50-22, 22kW, 230V 50Hz/240V 60Hz, 3-polig, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für das zuverlässige Schalten von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 22 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen, einschließlich Käfigläufermotoren und Widerstandsöfen. Es ist für den Betrieb mit Wechselstrom ausgelegt und unterstützt Motoren der Effizienzklasse IE3.

Robuste Schalttechnik für industrielle Anwendungen

Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen aus. Die Ausstattung umfasst drei Hauptschließer sowie zwei Schließer- und zwei Öffner-Hilfskontakte, die eine flexible Integration in komplexe Steuerungssysteme ermöglichen. Dank der integrierten Spiegelkontakt-Funktion erfüllt das Gerät hohe Sicherheitsanforderungen. Die Anschlusstechnik erfolgt über bewährte Schraubklemmen, die eine sichere und dauerhafte Verbindung gewährleisten.

Zuverlässigkeit im Betrieb

Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und bietet eine hohe Stabilität unter verschiedenen Betriebsbedingungen. Die kompakte Bauweise mit einer Breite von 55 mm ermöglicht eine platzsparende Montage in Schaltschränken. Durch die Eignung für den Einsatz in Höhenlagen bis zu 2000 Metern und die robuste Ausführung ist das Schütz für vielfältige industrielle Umgebungen geeignet.

Dieses Leistungsschütz bietet eine leistungsstarke Lösung für die Motorsteuerung mit einem Bemessungsbetriebsstrom von 50 A bei AC-3 (400 V). Die Kombination aus 22 kW Leistung, der 3-poligen Ausführung und der flexiblen Hilfskontakt-Konfiguration macht es zu einer verlässlichen Komponente für den professionellen Schaltanlagenbau. Die einfache Montage mittels Schraubklemmen und die Kompatibilität mit IE3-Motoren unterstützen eine effiziente und zukunftssichere Anlagenplanung.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 22 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 50 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 21 A
• Polzahl: 3-polig
• Hilfskontakte: 2 Schließer, 2 Öffner
• Spulenspannung: 230 V (50 Hz), 240 V (60 Hz)
• Anschlussart: Schraubklemmen
• Breite: 55 mm
• Höhe: 115 mm
• Tiefe: 147 mm
