Beschreibung

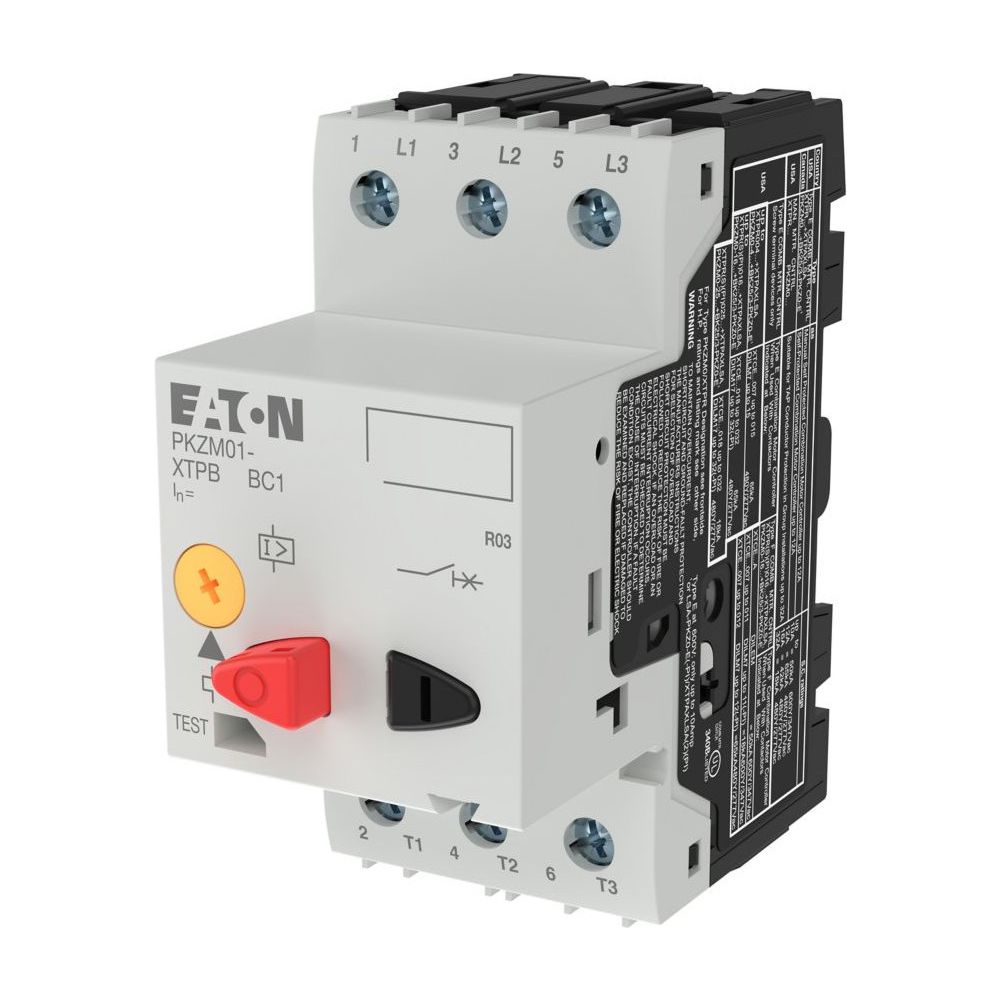

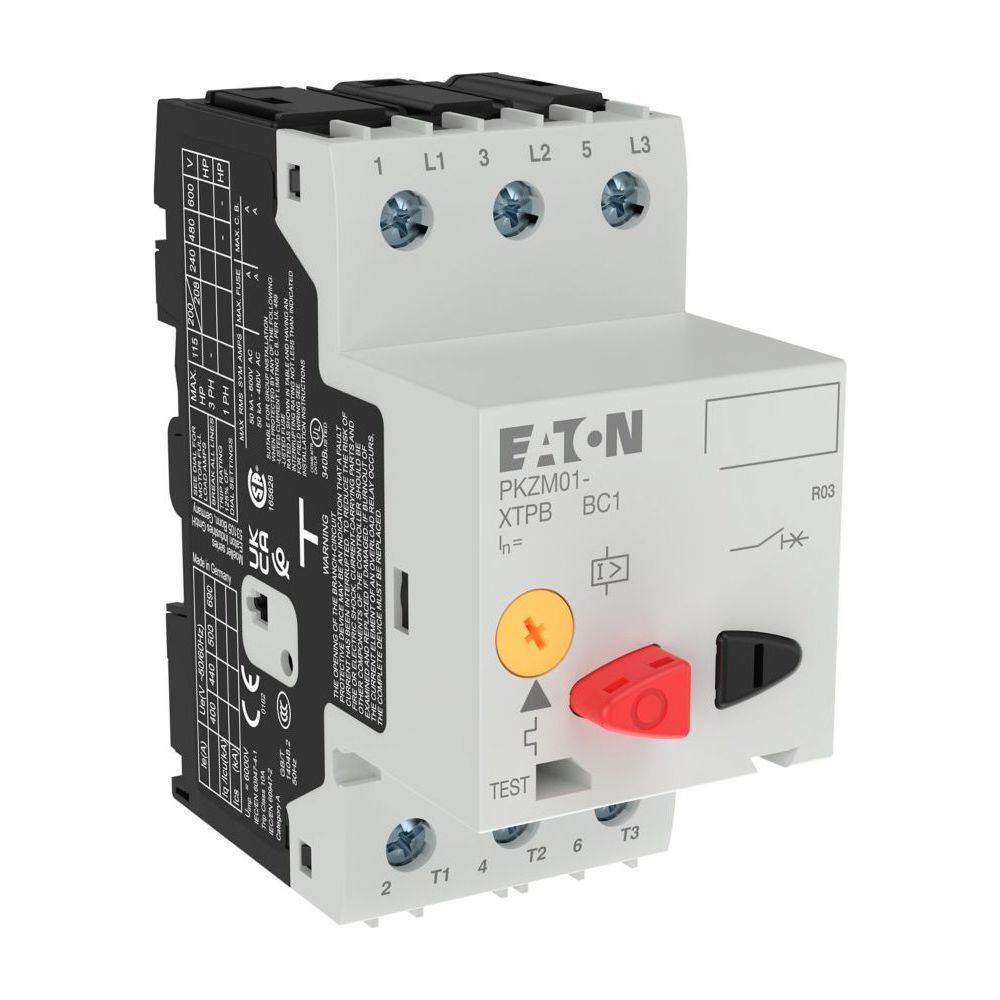

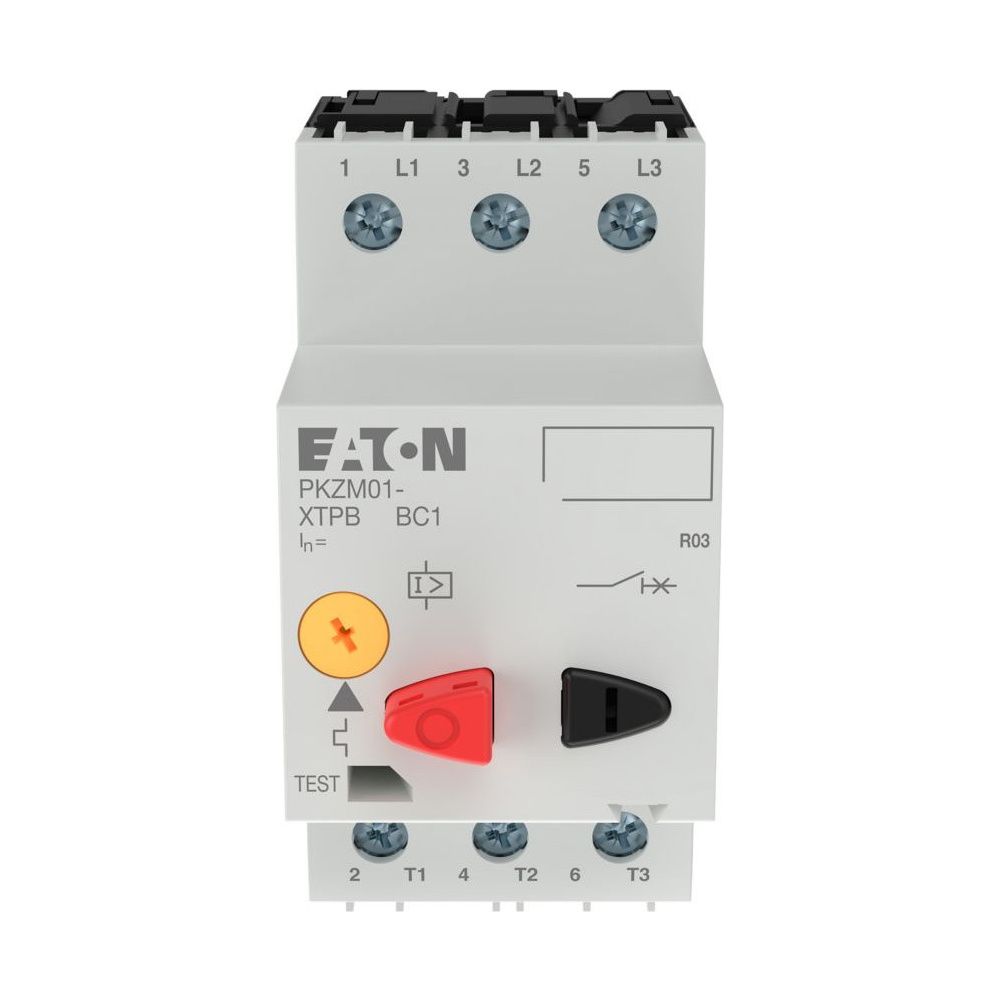

Eaton Motorschutzschalter PKZM01 PKZM01-0,4, 3-polig, 0,25-0,4A, IP20
Der Motorschutzschalter aus der PKZM01-Serie von Eaton Moeller ist ein kompaktes 3-poliges Schaltgerät für den Schutz von Motoren. Er arbeitet mit einer thermomagnetischen Auslösetechnik, verfügt über einen einstellbaren Überlastauslöser sowie einen unverzögerten Kurzschlussauslöser und ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet.
Funktionsweise und Montage
Das Gerät ermöglicht eine präzise Druckbetätigung und verfügt über eine integrierte Schaltanzeige für den Ein- und Aus-Zustand. Die Montage erfolgt flexibel durch Aufschnappen auf eine Hutschiene nach IEC/EN 60715. Dank der Phasenausfallempfindlichkeit nach IEC/EN 60947-4-1 bietet der Schalter einen hohen Schutzstandard. Die Anschlusstechnik basiert auf robusten Schraubklemmen, die eine sichere Kontaktierung ermöglichen.
Sicherheit und Schutz
Der Motorschutzschalter ist gemäß IP20 geschützt und fingersicher nach VDE 0106 T. 100 ausgeführt. Er ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt und weist eine hohe Kurzschlussfestigkeit von 50 kA auf. Die thermische Kompensation sorgt für einen stabilen Betrieb innerhalb des spezifizierten Temperaturbereichs, während die robuste Bauweise eine mechanische und elektrische Lebensdauer von jeweils 50.000 Schaltvorgängen ermöglicht.
Technische Daten
- Bemessungsbetriebsspannung: 690 V
- Einstellbereich Überlastauslöser: 0,25 - 0,4 A
- Kurzschlussstrom Icu: 50 kA
- Polzahl: 3-polig
- Schutzart: IP20
- Betätigertyp: Drucktaster
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 90 mm
- Tiefe: 93 mm
Dieses Motorschutz-Komplettgerät bietet eine zuverlässige Lösung für die Absicherung elektrischer Antriebe. Mit einer Bemessungsbetriebsleistung von 0,12 kW bei 440 V und einem einstellbaren Überlastbereich von 0,25 bis 0,4 A deckt das Gerät spezifische Anforderungen in der Anlagentechnik ab. Die Kombination aus hoher Kurzschlussfestigkeit von 50 kA und der bewährten thermomagnetischen Auslösetechnik stellt einen sicheren Betrieb in anspruchsvollen industriellen Umgebungen sicher.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-278477 |
| Auslösetechnik | thermomagnetisch |
| Betätigertyp | Drucktaster |
| Breite | 45 |
| EAN | 4015082784775 |
| EAN-13 | 4015082784775 |
| Gewicht | 0,278 kg |
| Höhe | 90 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom Icu | 50 |
| Modellcode | PKZM01-0,4 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 93 |
| Produktbreite | 45 |
| Produktgewicht | 0,259 |
| Produkthöhe | 90 |
| Produktkategorie | Motorschutzschalter |
| Schalthäufigkeit | 25 Schaltspiele / h |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 93 |
| Verlustleistung | 5,22 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
