Beschreibung

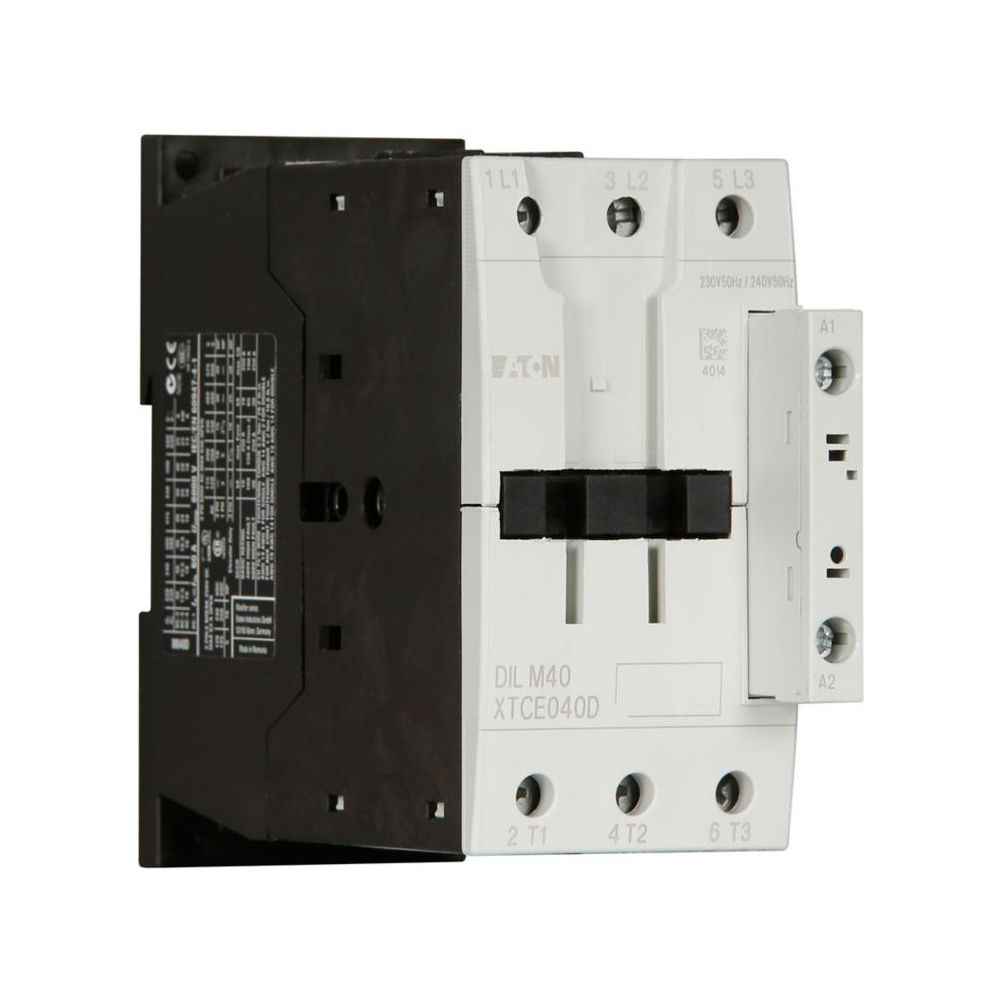

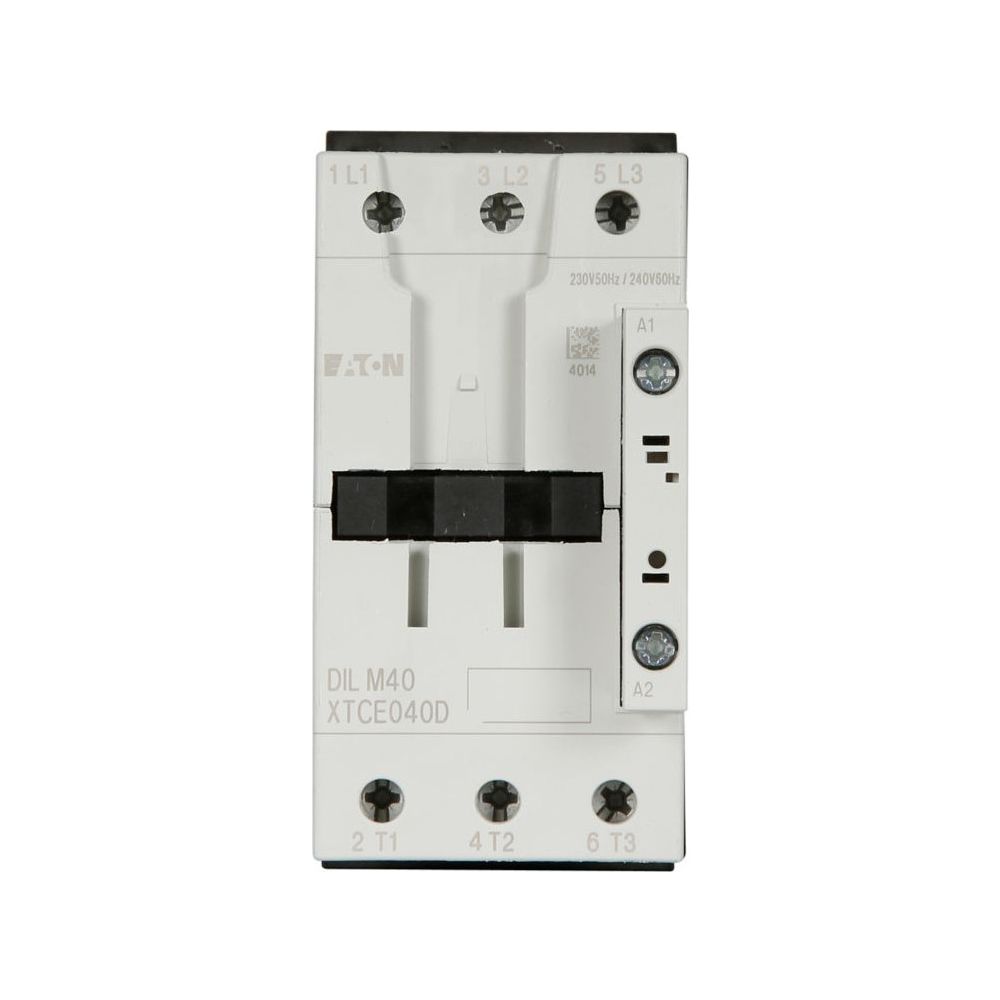

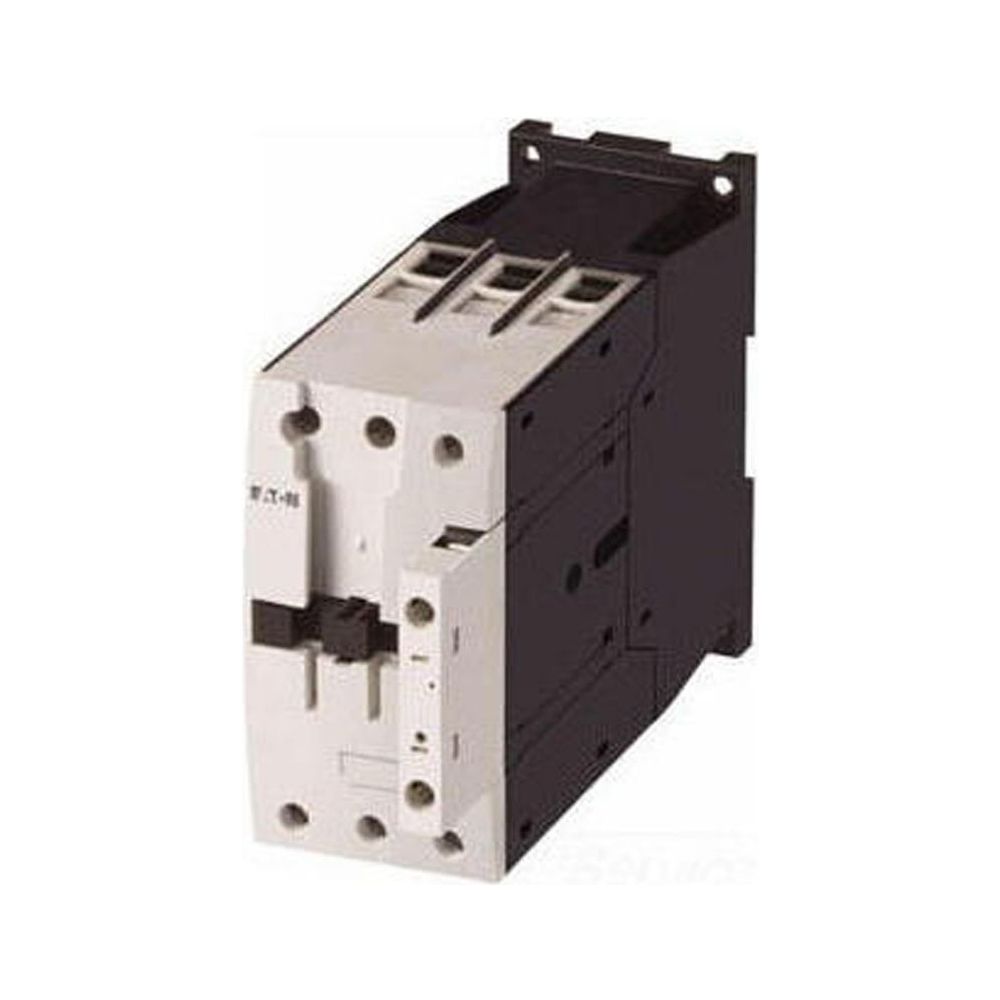

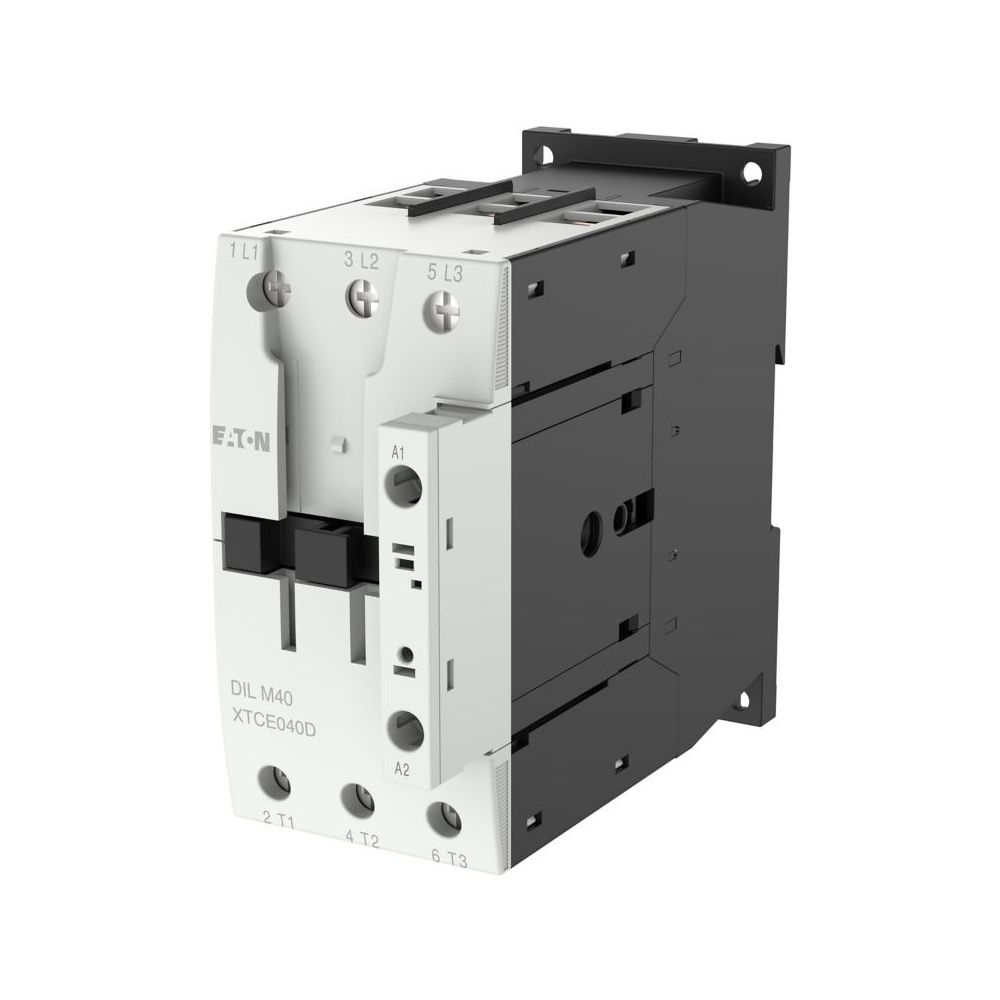

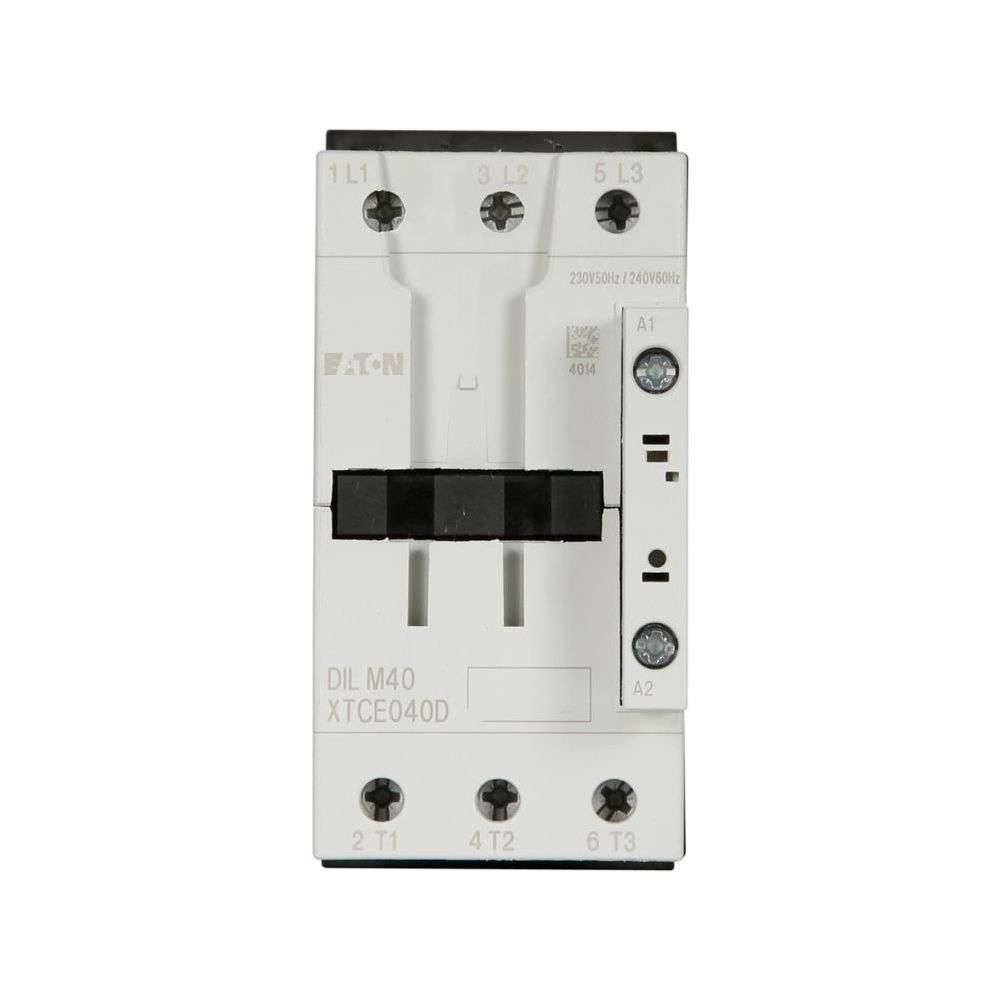

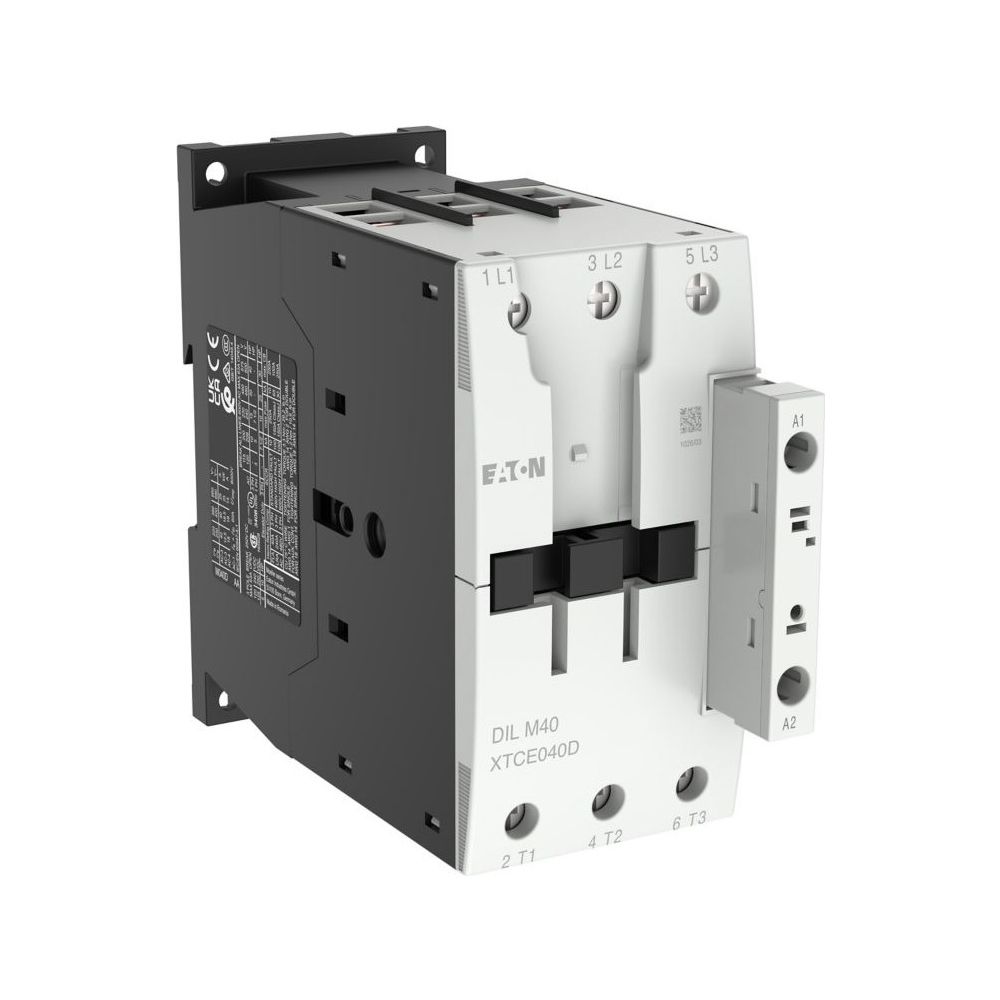

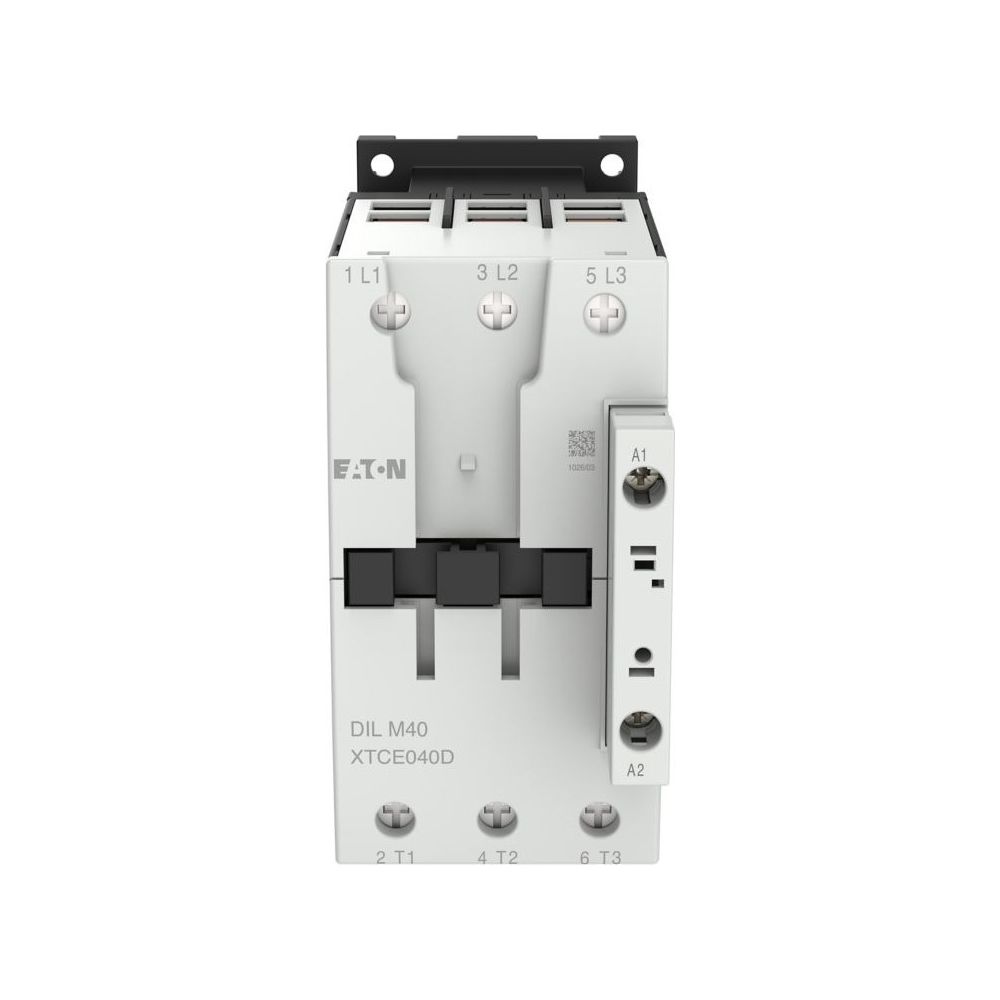

Eaton Leistungsschütz DILM40, 3-polig 18,5kW, 230V 50Hz/240V 60Hz, 40A, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Das Gerät ist für anspruchsvolle Anwendungen wie das Anlassen, Reversieren und Tippen von Käfigläufermotoren optimiert und unterstützt Motoren der Effizienzklasse IE3.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für den Motorbetrieb. Dank der Wechselstrombetätigung und der Schraubanschlusstechnik lässt sich das Bauteil sicher in Schaltanlagen integrieren. Die Konstruktion ist auf eine mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt und für Umgebungen mit einem Verschmutzungsgrad von 3 geeignet.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsstrom AC-3 (400 V): 40 A
- Bemessungsbetriebsleistung AC-3 (400 V): 18,5 kW
- Bemessungsbetriebsstrom AC-4 (400 V): 18 A
- Bemessungsbetriebsleistung AC-4 (400 V): 9 kW
- Bemessungsbetriebsstrom AC-1 (400 V): 60 A
- Spannungsart Betätigung: Wechselstrom (230 V 50 Hz / 240 V 60 Hz)
- Anschlusstechnik: Schraubklemmen
- Breite: 55 mm
- Höhe: 115 mm
- Tiefe: 132,1 mm
Durch die kompakte Bauweise und die hohe Leistungsfähigkeit bei 18,5 kW im AC-3 Betrieb eignet sich dieses Schütz für den professionellen Schaltanlagenbau. Die Kompatibilität mit IE3-Motoren und die zuverlässige Schraubanschlusstechnik ermöglichen eine effiziente Steuerung von Motoren und Widerstandslasten in industriellen Anlagen.
Technische Daten
| Hersteller | Eaton |
| Anschlussklemmen | Federzugklemmen |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277766 |
| Breite | 55 |
| EAN | 4015082777661 |
| EAN-13 | 4015082777661 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,923 kg |
| Höhe | 115 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 40 |
| Ie bie AC-4, 400V | 18 |
| Leistungsaufnahme | 18 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 9 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 132,1 |
| Produktbreite | 55 |
| Produktgewicht | 0,872 |
| Produkthöhe | 115 |
| Produktkategorie | Schütze |
| Rahmengröße | FS3 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 132,1 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 1,9 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
