Beschreibung

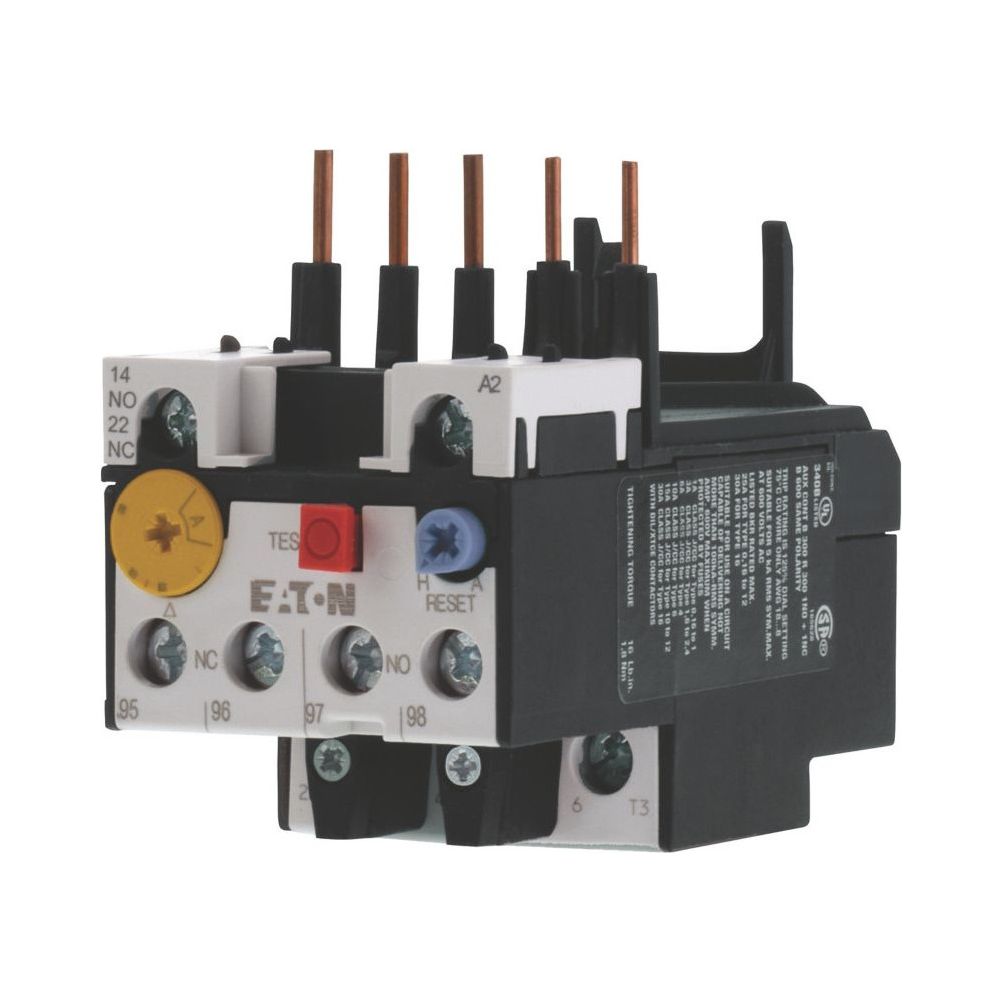

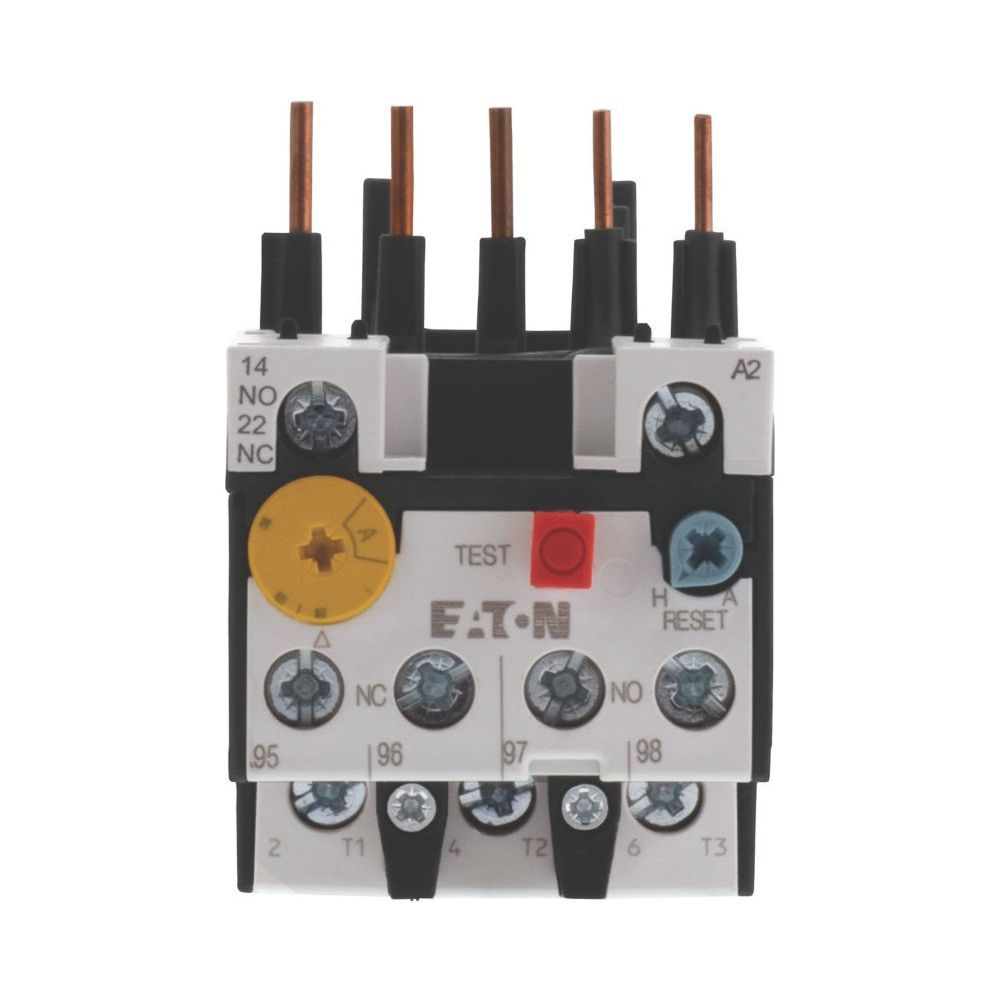

Eaton Motorschutzrelais ZB12 ZB12-1,6, 1-1,6 A, 1 S, 1 Ö
Das thermische Motorschutzrelais aus der Eaton Moeller Serie ZB12 dient der zuverlässigen Überwachung und Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 1 bis 1,6 A und der Auslöseklasse 10 A eignet sich das Gerät für den direkten Anbau an Schütze der Baureihen DILM7 bis DILM15. Es bietet eine integrierte Phasenausfallempfindlichkeit sowie eine manuelle oder automatische Reset-Funktion für flexible Betriebsanforderungen.
Funktionsweise und Montage
Das Relais ist für die Direktmontage konzipiert und ermöglicht eine einfache Integration in bestehende Schaltanlagen. Zur Bedienung und Überprüfung stehen eine Test-/Aus-Taste sowie eine Reset-Taste zur Verfügung. Die Konstruktion erfüllt die Anforderungen der Schutzart IP20 und ist für den Schutz von Eex e-Motoren geeignet. Die elektrische Anbindung erfolgt über Schraubanschlüsse, die für unterschiedliche Leiterquerschnitte ausgelegt sind.
Sicherheit und Normen
Das Gerät entspricht den gängigen internationalen Normen wie IEC/EN 60947 und VDE 0660. Es verfügt über einen Schließer und einen Öffner als Hilfskontakte zur Signalisierung des Betriebszustands. Durch die integrierte Freiauslösung wird ein sicheres Abschalten im Fehlerfall sichergestellt. Die Temperaturkompensation sorgt für eine stabile Auslösecharakteristik auch bei schwankenden Umgebungstemperaturen.
Dieses Motorschutzrelais bietet eine präzise Überstromauslösung für Motoren im Bereich von 1 bis 1,6 A. Durch die kompakte Bauweise und die direkte Montagemöglichkeit an DILM-Schütze ist es eine effiziente Lösung für den Anlagenschutz. Die Kombination aus Phasenausfallempfindlichkeit, einstellbarem Strombereich und robuster Ausführung nach Schutzart IP20 unterstützt einen sicheren und dauerhaften Betrieb in industriellen Anwendungen.
Technische Daten
- Einstellbarer Strombereich: 1 - 1,6 A
- Auslöseklasse: CLASS 10 A
- Montageart: Direktanbau
- Hilfskontakte: 1 Schließer, 1 Öffner
- Schutzart: IP20
- Max. Bemessungsbetriebsspannung: 690 V
- Produktbreite: 45 mm
- Produkthöhe: 67 mm
- Produktlänge/Tiefe: 88 mm
- Gewicht: 0,141 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278436 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015082784362 |
| EAN-13 | 4015082784362 |
| Gewicht | 0,158 kg |
| Modellcode | ZB12-1,6 |
| Montageart | Direktanbau |
| Produkt Länge/Tiefe | 88 |
| Produktbreite | 45 |
| Produktgewicht | 0,141 |
| Produkthöhe | 67 |
| Rahmengröße | ZB12 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
