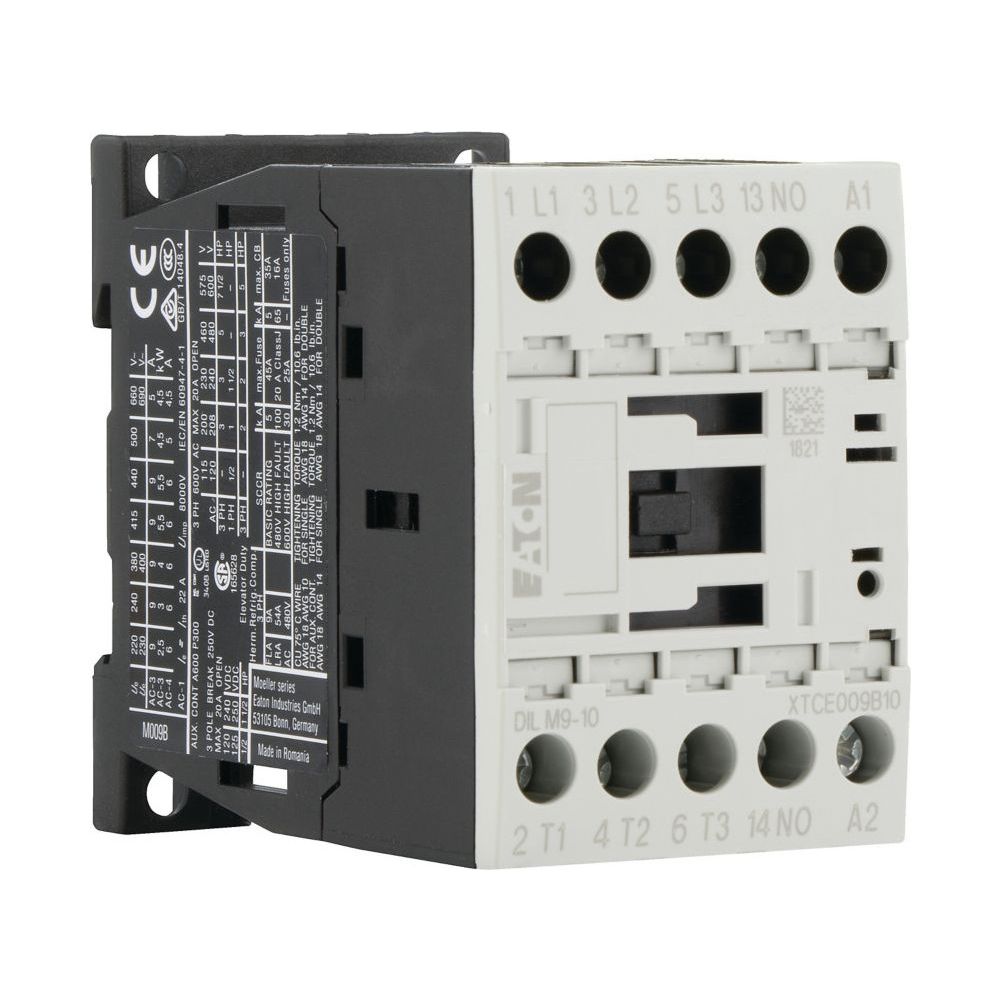

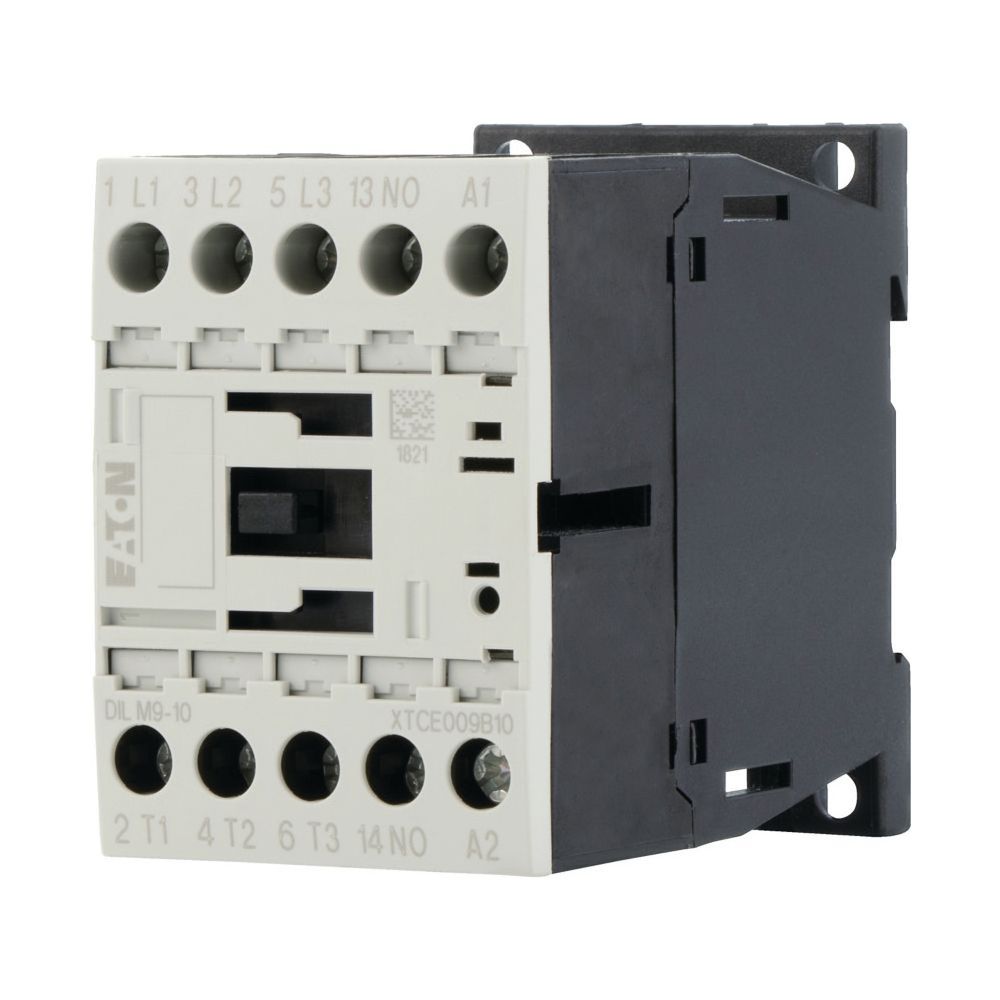

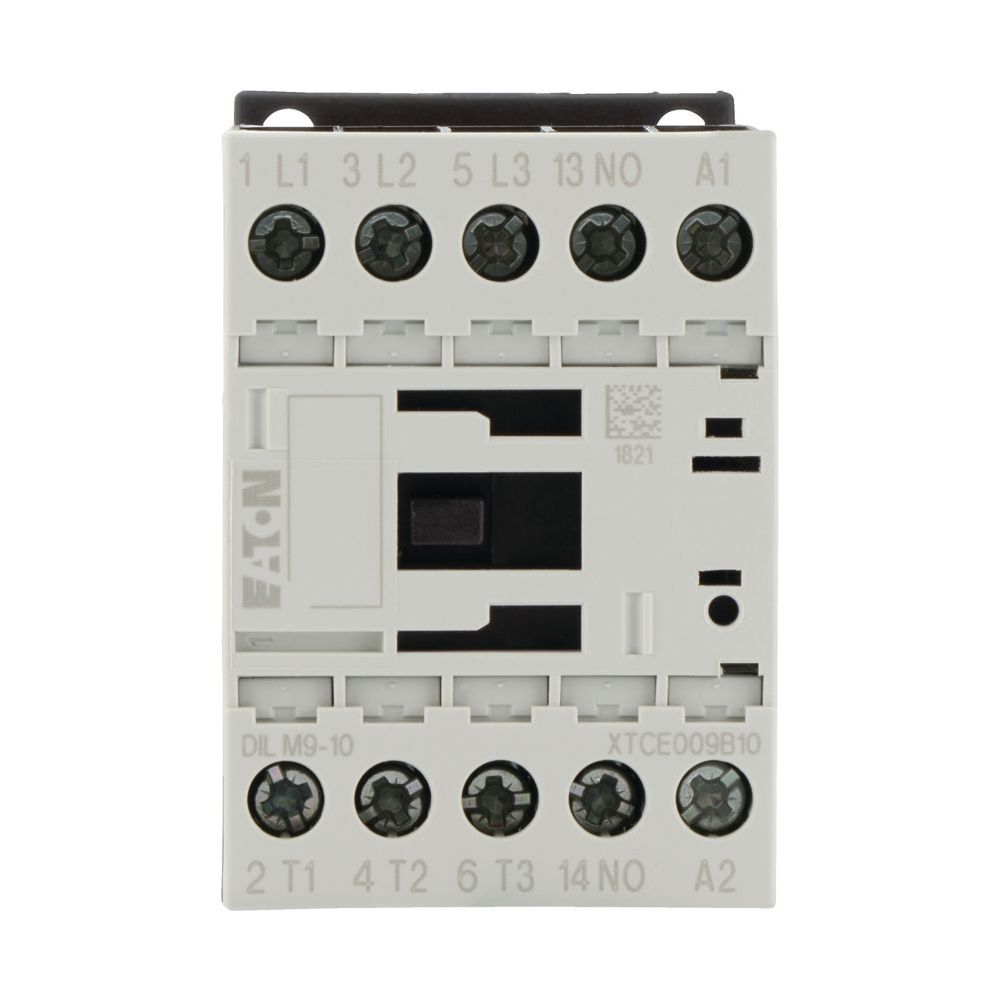

Eaton Leistungsschütz DILM9-10, 3-polig, 4kW, 230V 50/60Hz, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsleistung von 4 kW bei 400 V eignet sich das Gerät für Anwendungen wie das Schalten von Käfigläufermotoren oder Widerstandsöfen. Es ist für IE3-Motoren geeignet und bietet eine flexible Lösung für moderne Schaltanlagen.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für den Motorbetrieb. Die Betätigung erfolgt über eine 230 V Wechselstromspule, wobei die Anschlusstechnik mittels Schraubklemmen eine sichere Verbindung ermöglicht. Das Gerät ist auf eine hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltspielen ausgelegt.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 6 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 2,5 kW
- Steuerspannung: 230 V AC (50/60 Hz)
- Schutzart: IP20
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Durch die kompakte Bauweise mit einer Breite von 45 mm lässt sich das Leistungsschütz effizient in Schaltschränke integrieren. Die hohe Schaltleistung von 9 A im AC-3 Betrieb und die Kompatibilität mit IE3-Motoren machen es zu einer zuverlässigen Komponente für die Motorsteuerung.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276698 |
| Breite | 45 |
| EAN | 4015082766986 |
| EAN-13 | 4015082766986 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 2,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 230 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
