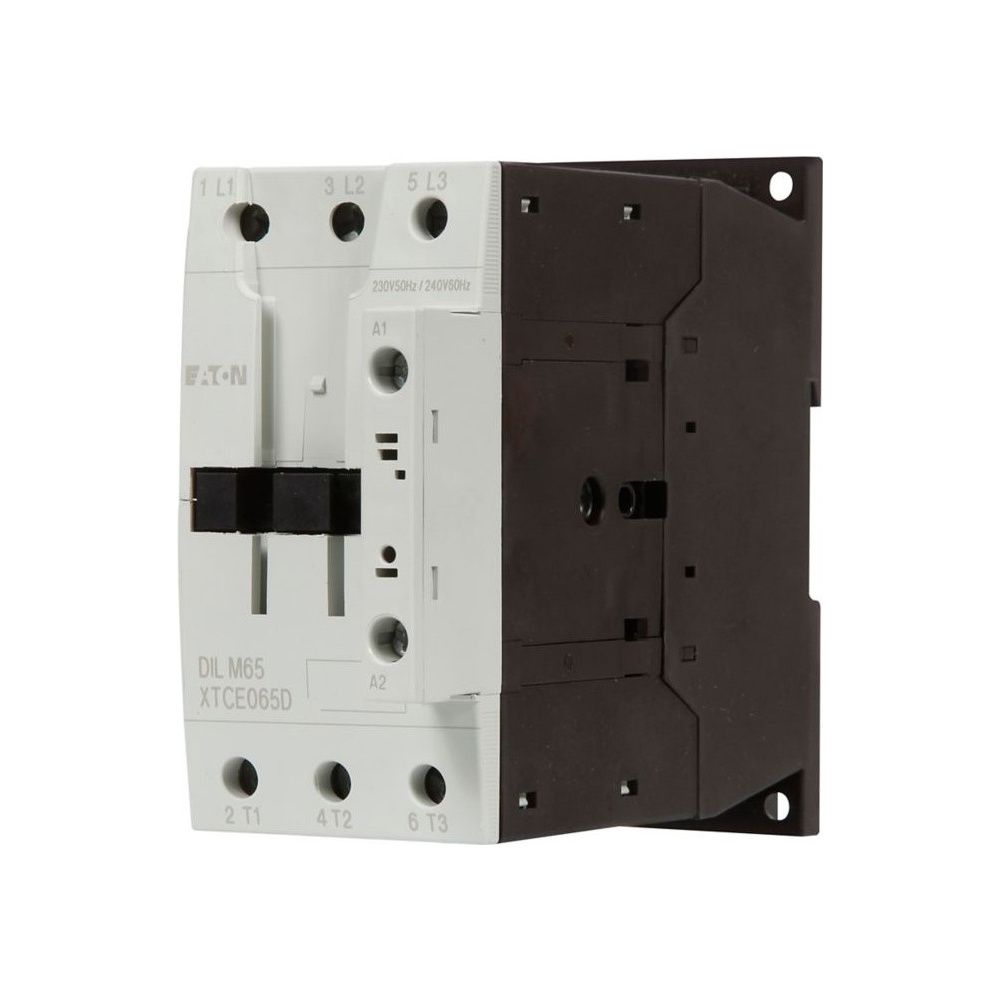

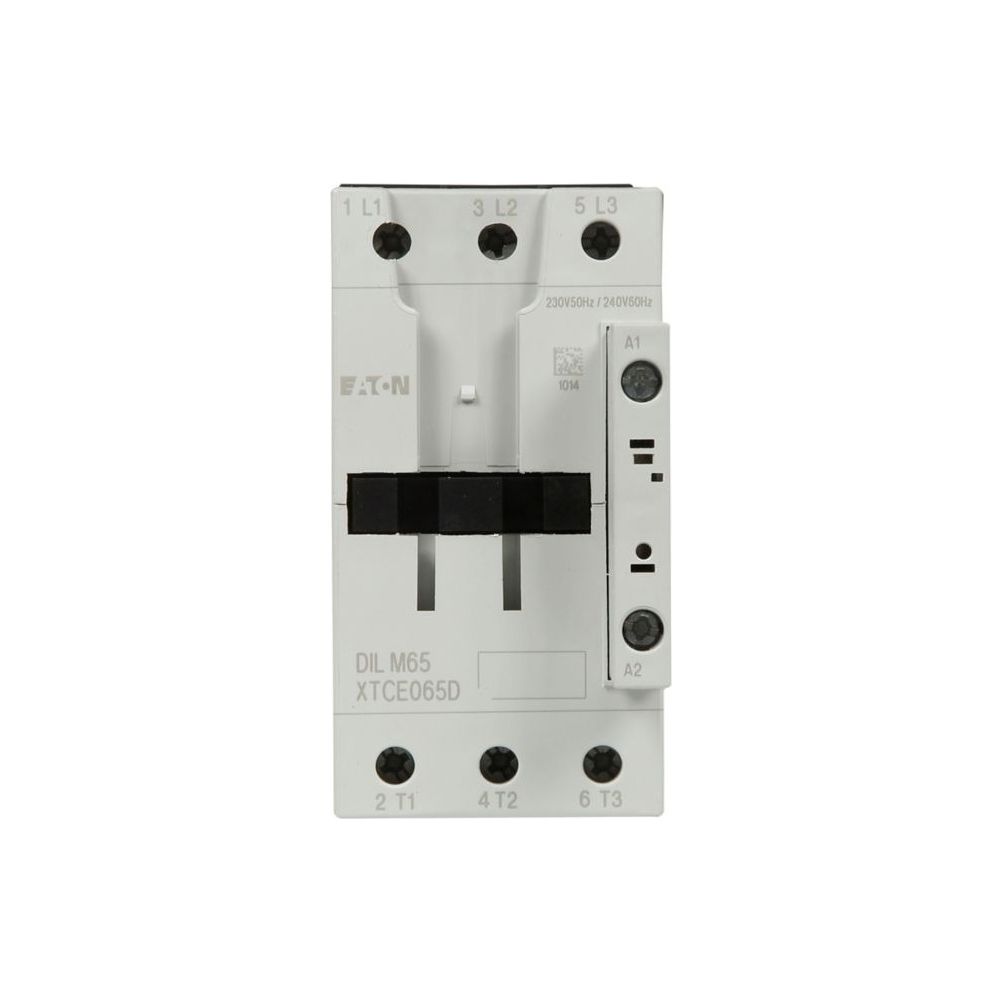

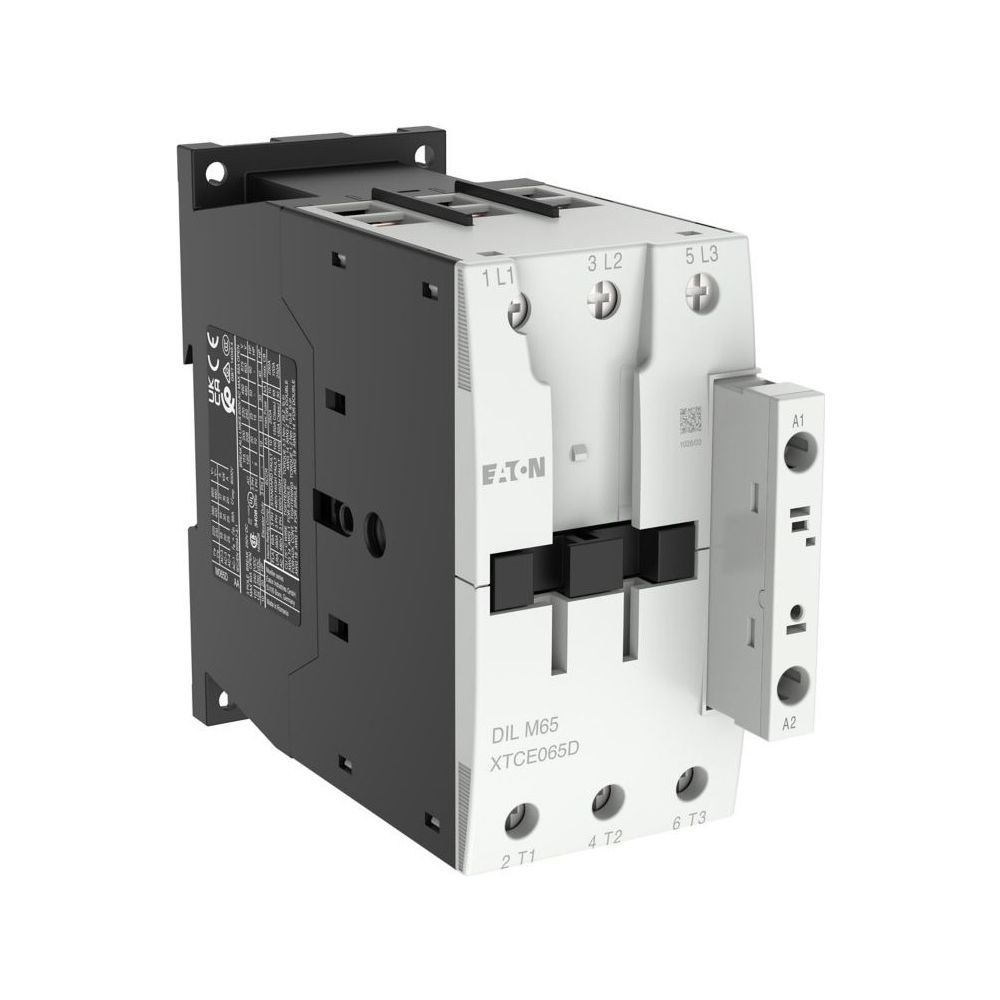

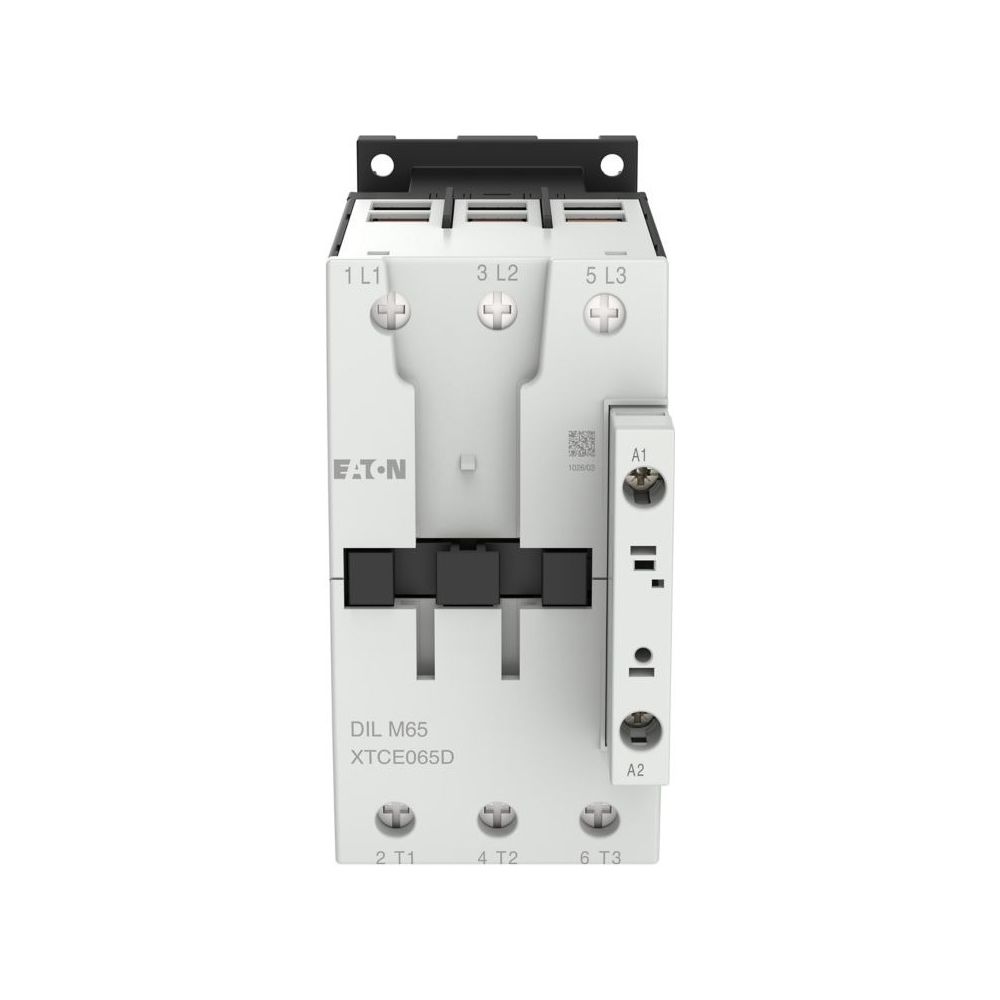

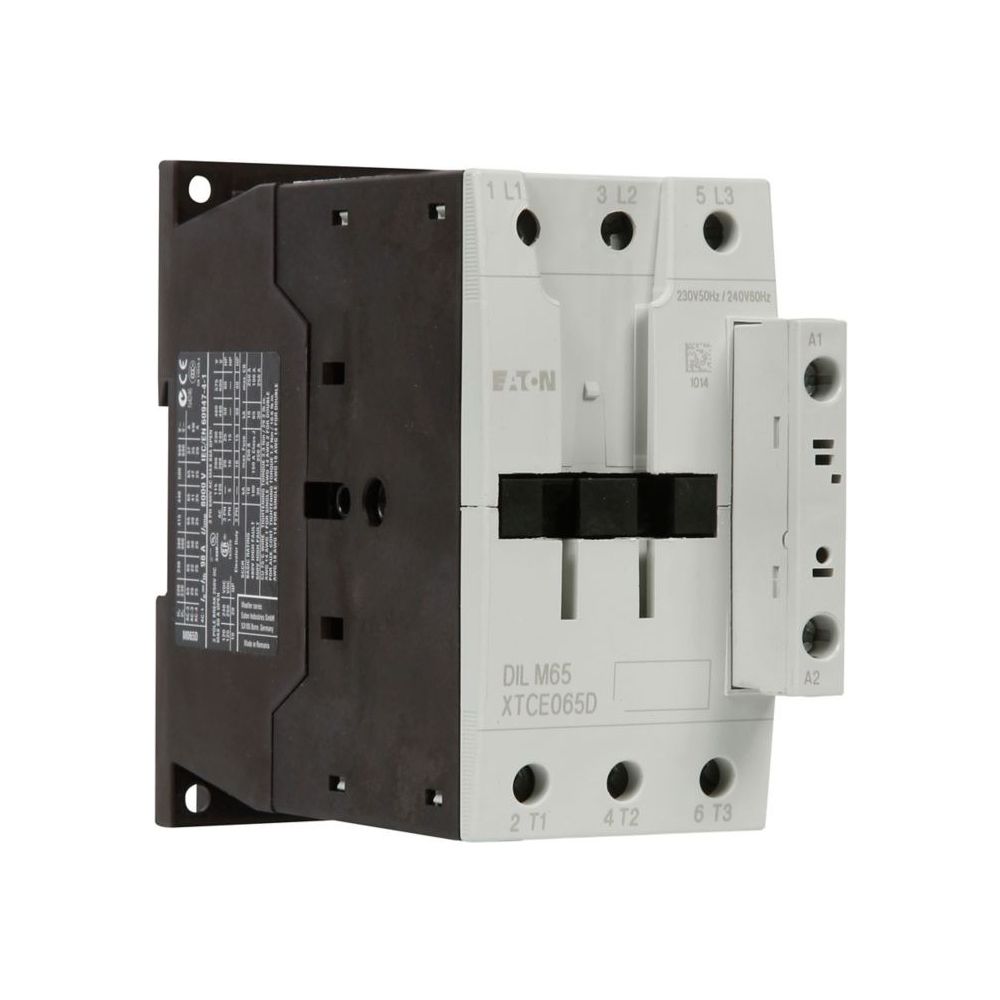

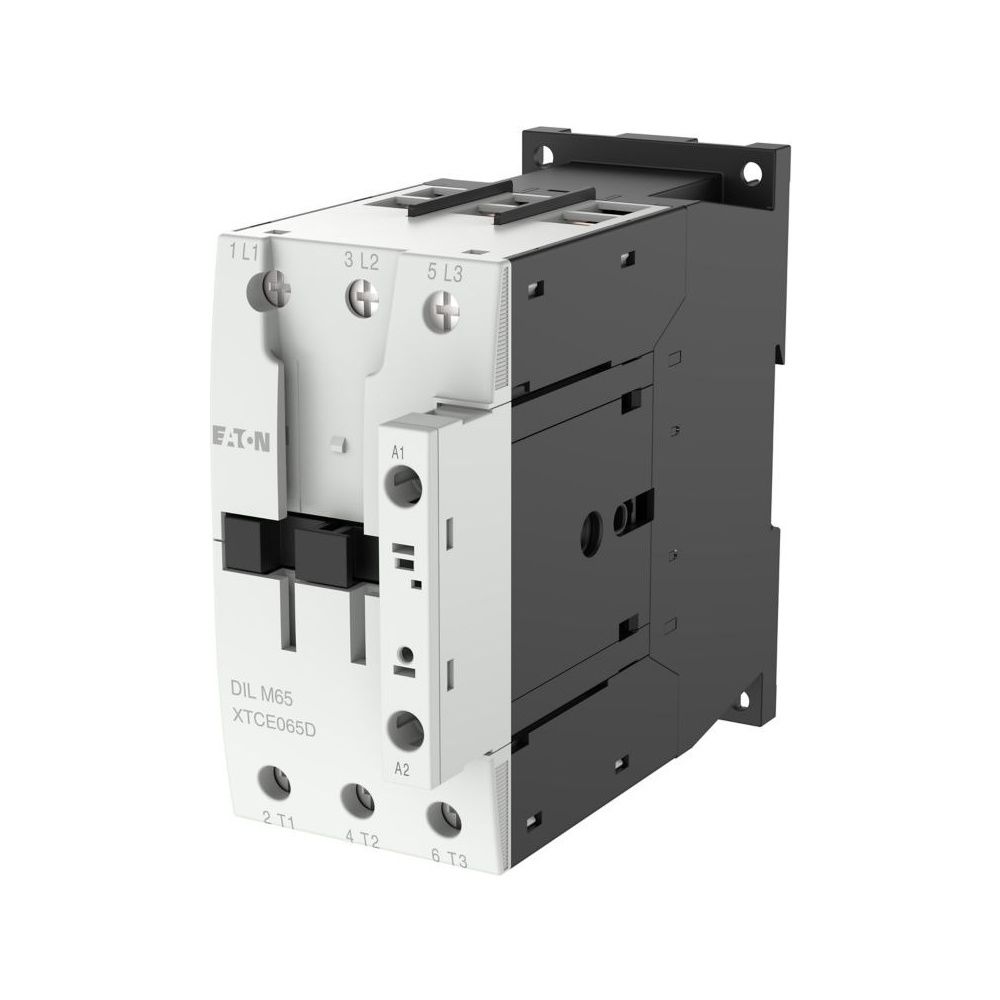

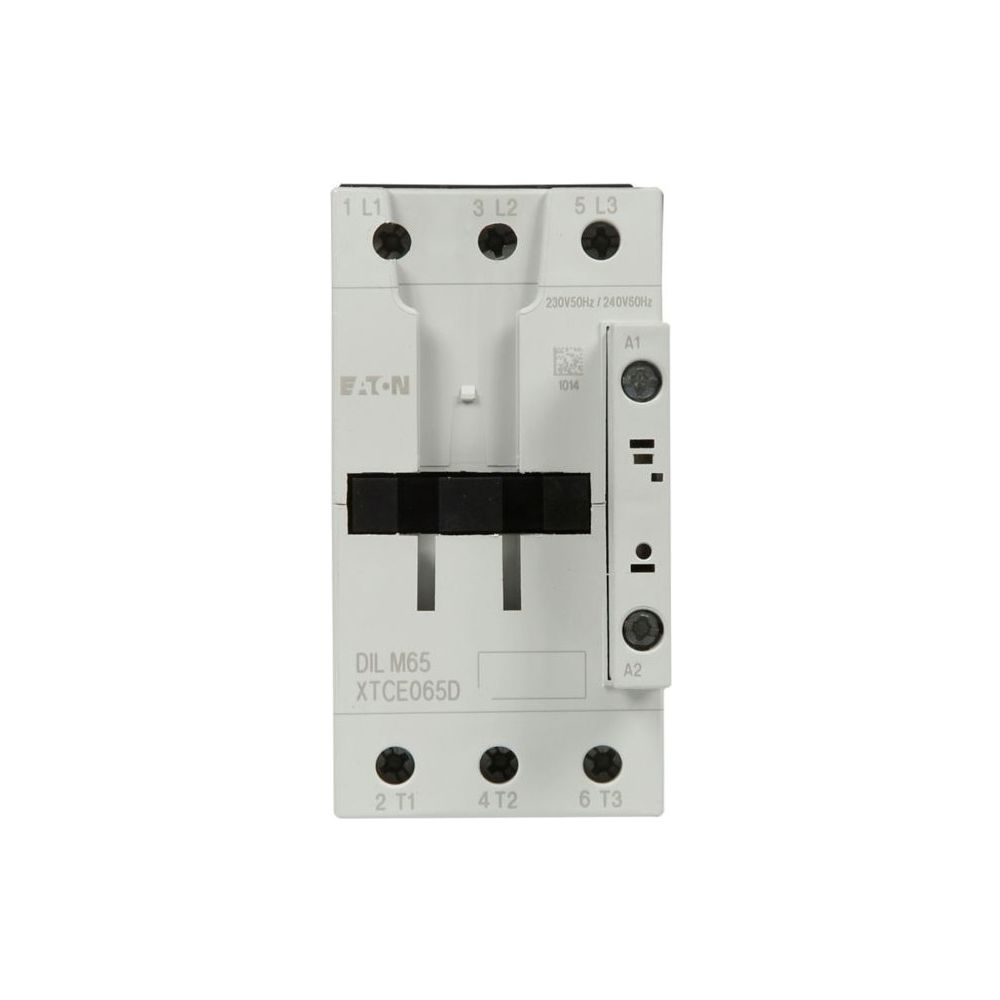

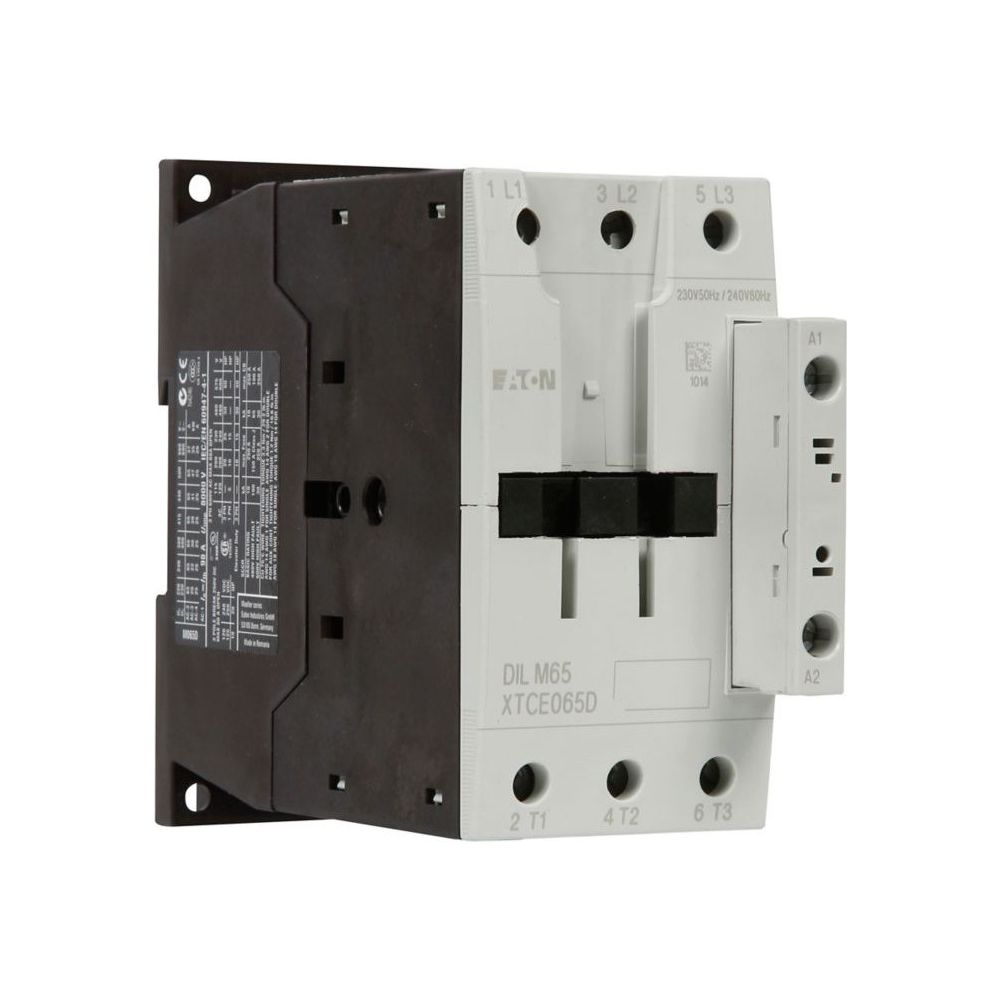

Eaton Leistungsschütz DILM65, 3-polig, 30kW, 230V/240V, Schraubklemmen

Das 3-polige Leistungsschütz aus der Moeller Serie von Eaton ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es zeichnet sich durch eine robuste Wechselstrombetätigung aus und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Prozessen wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen.

Konstruktion und Betrieb

Das Gerät ist in der Rahmengröße FS3 gefertigt und für eine Einschaltdauer von 100 Prozent ausgelegt. Die mechanische Lebensdauer umfasst 10 Millionen Schaltvorgänge, was eine hohe Zuverlässigkeit im Dauerbetrieb unterstützt. Dank der kompakten Bauweise lässt sich das Schütz effizient in bestehende Schaltanlagen integrieren.

Dieses Leistungsschütz bietet eine leistungsstarke Lösung für die Motorsteuerung mit einem Bemessungsbetriebsstrom von 65 A bei AC-3 (400 V). Durch die Unterstützung von IE3-Motoren und die hohe mechanische Belastbarkeit ist es ideal für industrielle Schaltaufgaben geeignet. Die Montage mittels Schraubanschlüssen und die 3-polige Ausführung machen es zu einer verlässlichen Komponente für den professionellen Schaltanlagenbau.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 30 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 98 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 12 kW
• Bemessungsbetriebsstrom (AC-4, 400 V): 25 A
• Spannungsart: Wechselstrom
• Breite: 55 mm
• Höhe: 115 mm
• Tiefe: 132,1 mm
