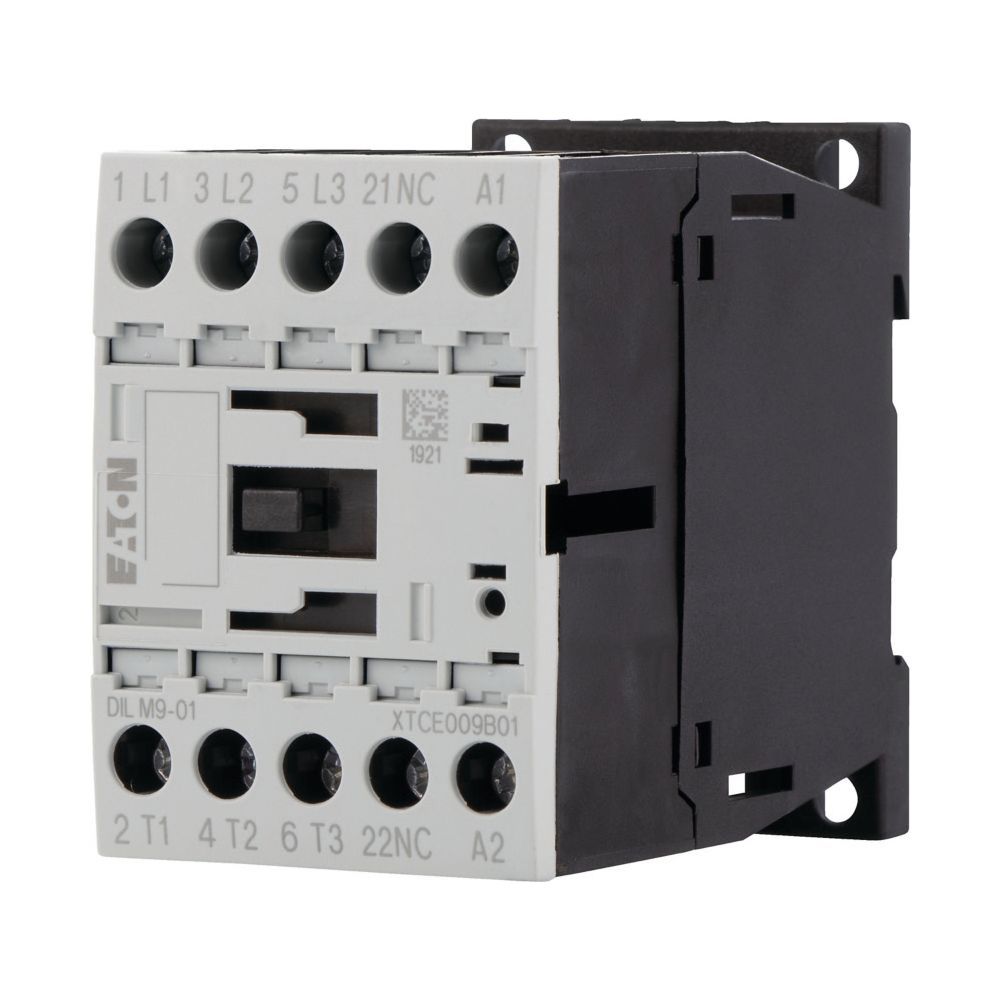

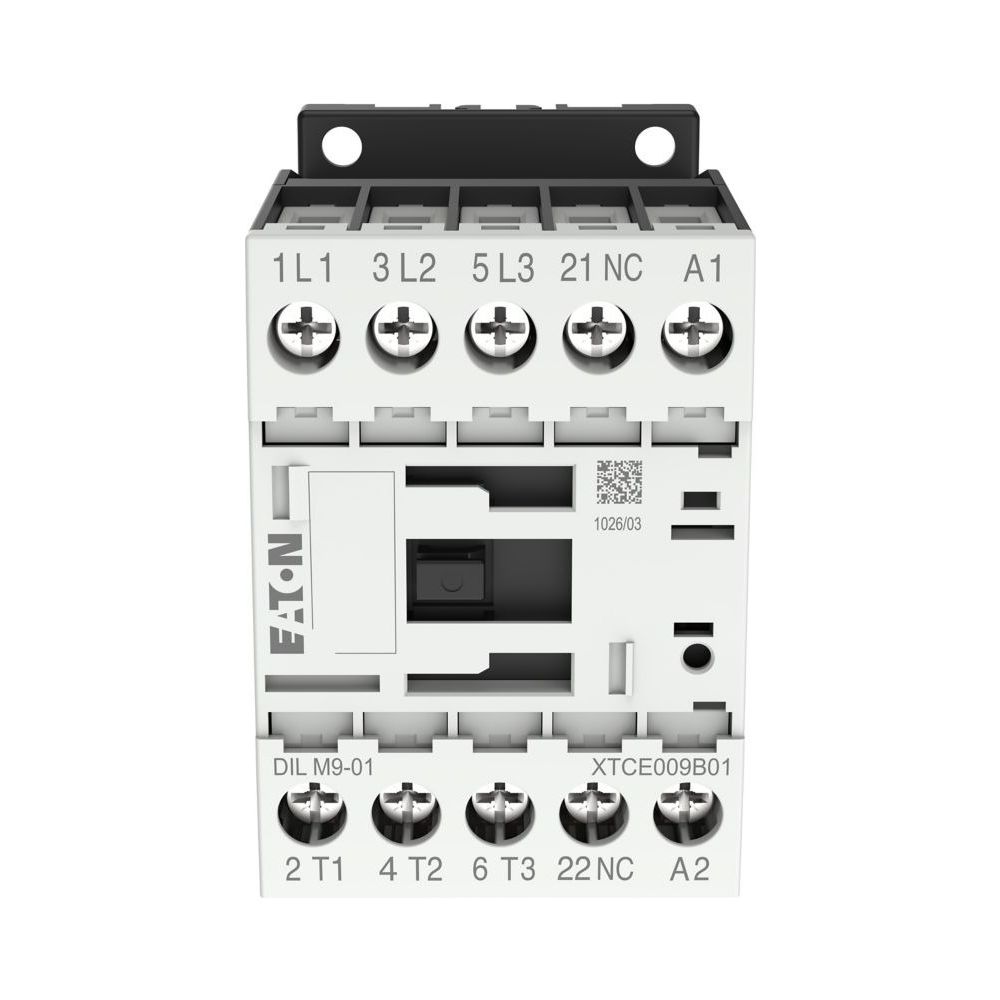

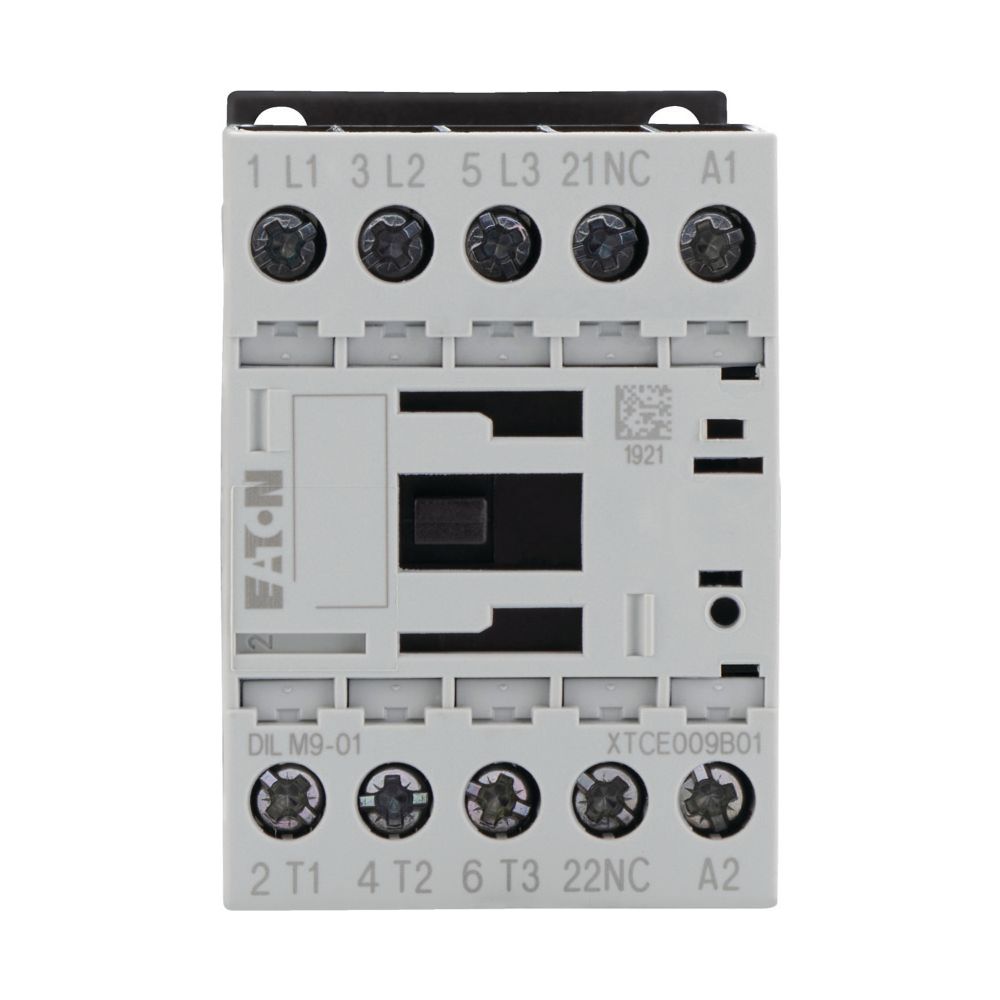

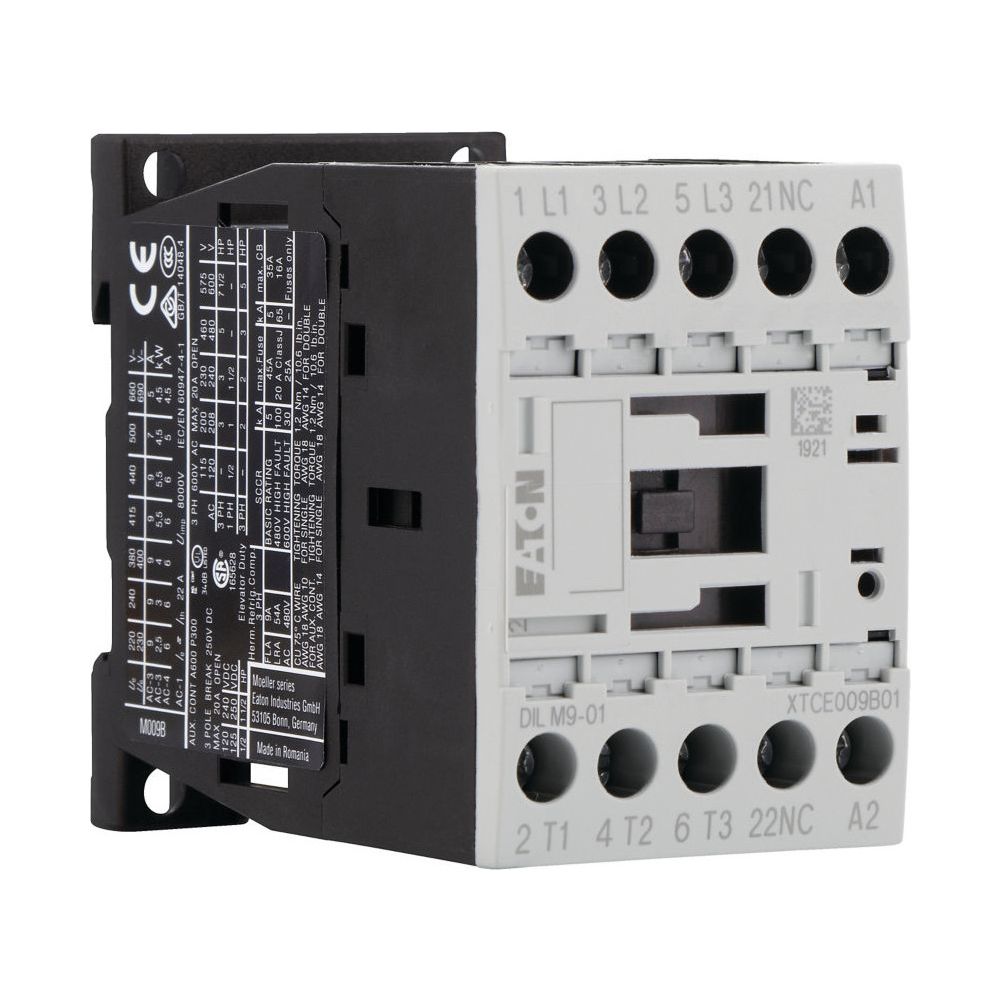

Eaton Leistungsschütz DILM DILM9-01, 4kW, 3-polig, 230V 50Hz 240V 60Hz, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Das Gerät ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt und unterstützt Motoren der Effizienzklasse IE3. Die Betätigung erfolgt über Wechselstrom mit einer Steuerspannung von 230 V bei 50 Hz beziehungsweise 240 V bei 60 Hz.
Vielseitige Einsatzmöglichkeiten
Das Schütz eignet sich für verschiedene Betriebskategorien, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es verfügt über einen integrierten Öffner-Hilfskontakt und ist mit einer Spiegelkontakt-Ausstattung versehen. Die Anschlusstechnik basiert auf Schraubklemmen.
Kompakte Bauweise
Mit einer Breite von 45 mm und einer Höhe von 68 mm ist das Gerät platzsparend konstruiert. Die Schutzart IP20 bietet einen Berührungsschutz. Das Schütz ist für eine Einschaltdauer von 100 Prozent ausgelegt und weist eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen auf.
Das Leistungsschütz bietet eine hohe Schaltleistung für Motoren und ist für den Einsatz in Schaltanlagen geeignet. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und der Unterstützung von IE3-Motoren deckt es ein breites Anwendungsspektrum ab. Die Wechselstrombetätigung und die Ausführung mit Schraubklemmen ermöglichen eine Installation in industriellen Applikationen.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 6 A
- Hilfskontakte: 1 Öffner
- Steuerspannung: 230 V (50 Hz) / 240 V (60 Hz)
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276725 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082767259 |
| EAN-13 | 4015082767259 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 2,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
