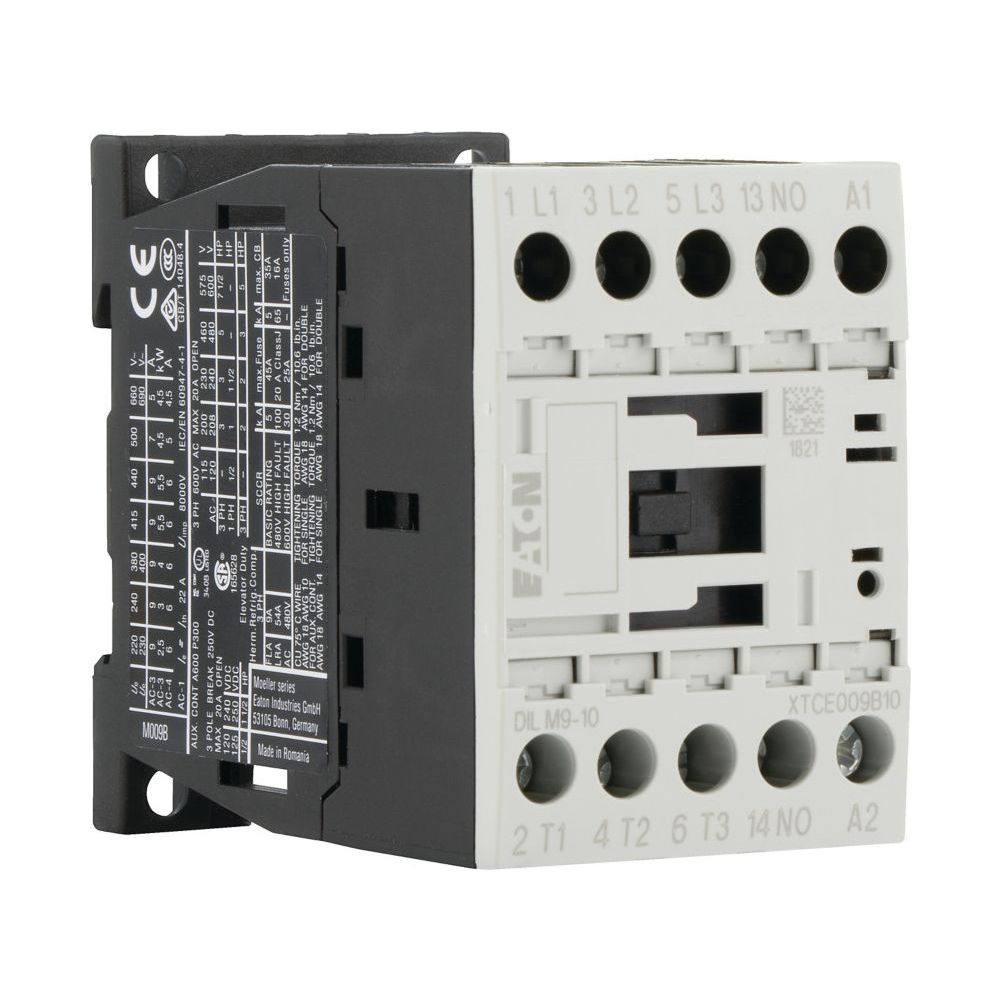

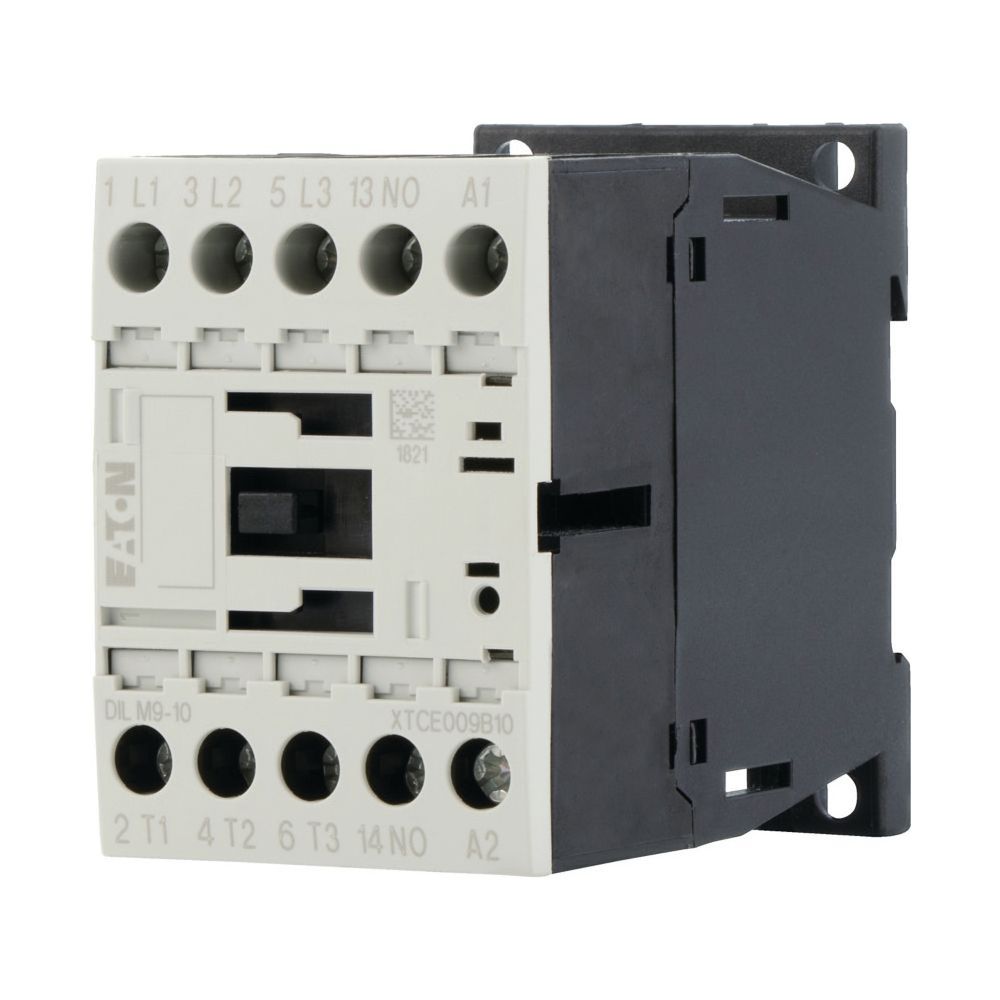

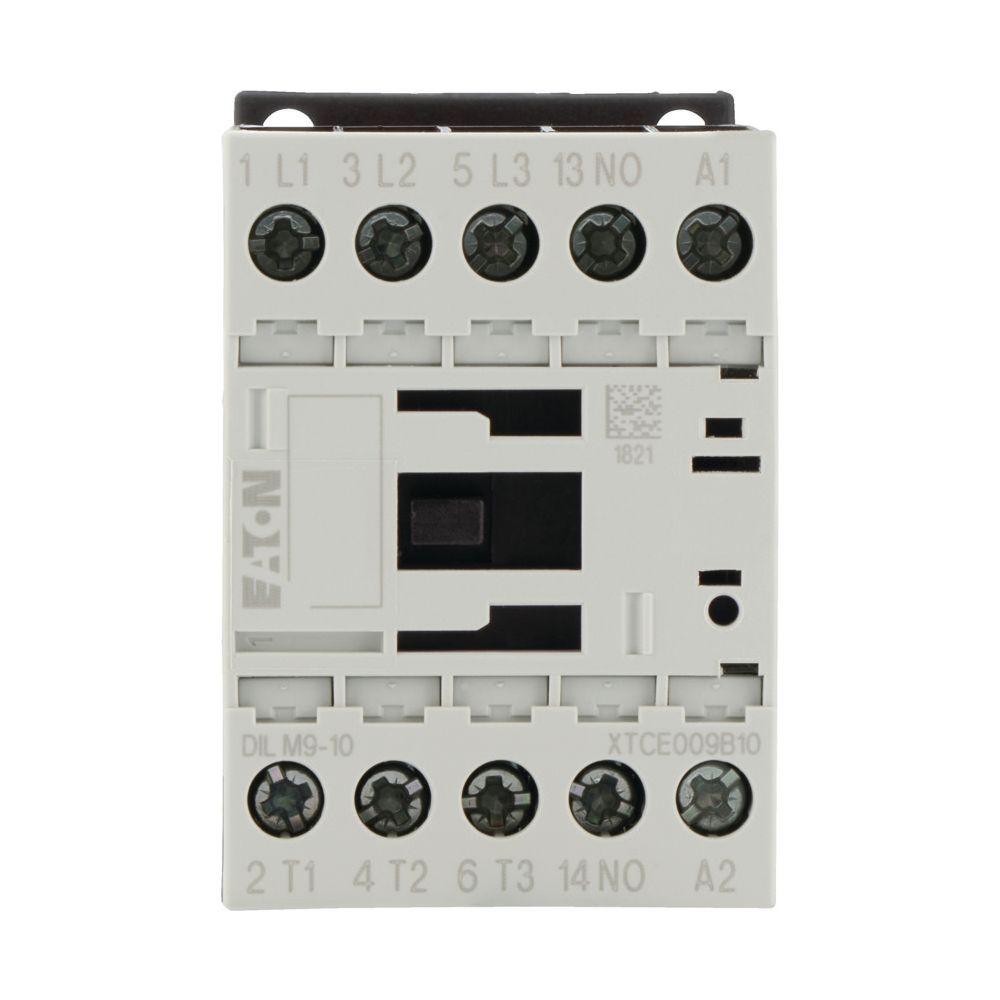

Eaton Leistungsschütz DILM9-10, 3-polig 4kW 230V 50Hz 240V 60Hz, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einer Wechselstrombetätigung eignet sich das Gerät für industrielle Anwendungen. Es ist für Motoren der Effizienzklasse IE3 geeignet und verfügt über Schraubklemmen.

Einsatzbereiche und Funktionen

Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dies ermöglicht den Einsatz bei Anwendungen wie dem Anlassen, Reversieren oder Tippen von Motoren. Die Baugröße FS1 und die mechanische Lebensdauer von 10 Millionen Schaltvorgängen unterstützen den Betrieb in der Schaltanlage. Das Gerät ist für eine Umgebungstemperatur von bis zu 60 °C ausgelegt und bietet durch die Schutzart IP20 einen Berührungsschutz. Eine Erweiterung durch aufsteckbare Zusatzkontakte ist möglich.

Dieses Leistungsschütz stellt eine Lösung für die Motorsteuerung dar. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) ist das Gerät für den professionellen Schaltanlagenbau geeignet. Die Kompatibilität mit IE3-Motoren und die Integration in bestehende Systeme sind gegeben.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 6 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 2,5 kW
• Steuerspeisespannung (AC 50 Hz): 230 V
• Steuerspeisespannung (AC 60 Hz): 240 V
• Anschlusstechnik: Schraubklemmen
• Schutzart: IP20
• Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
