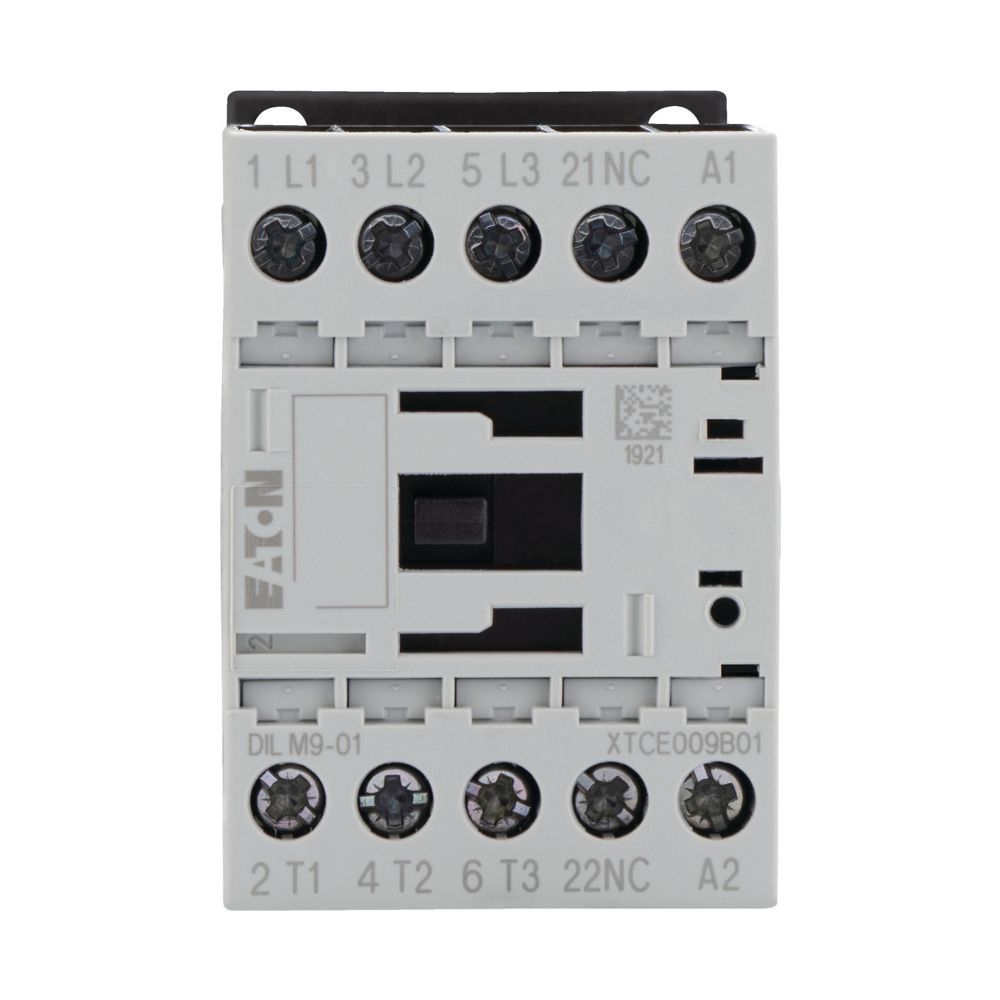

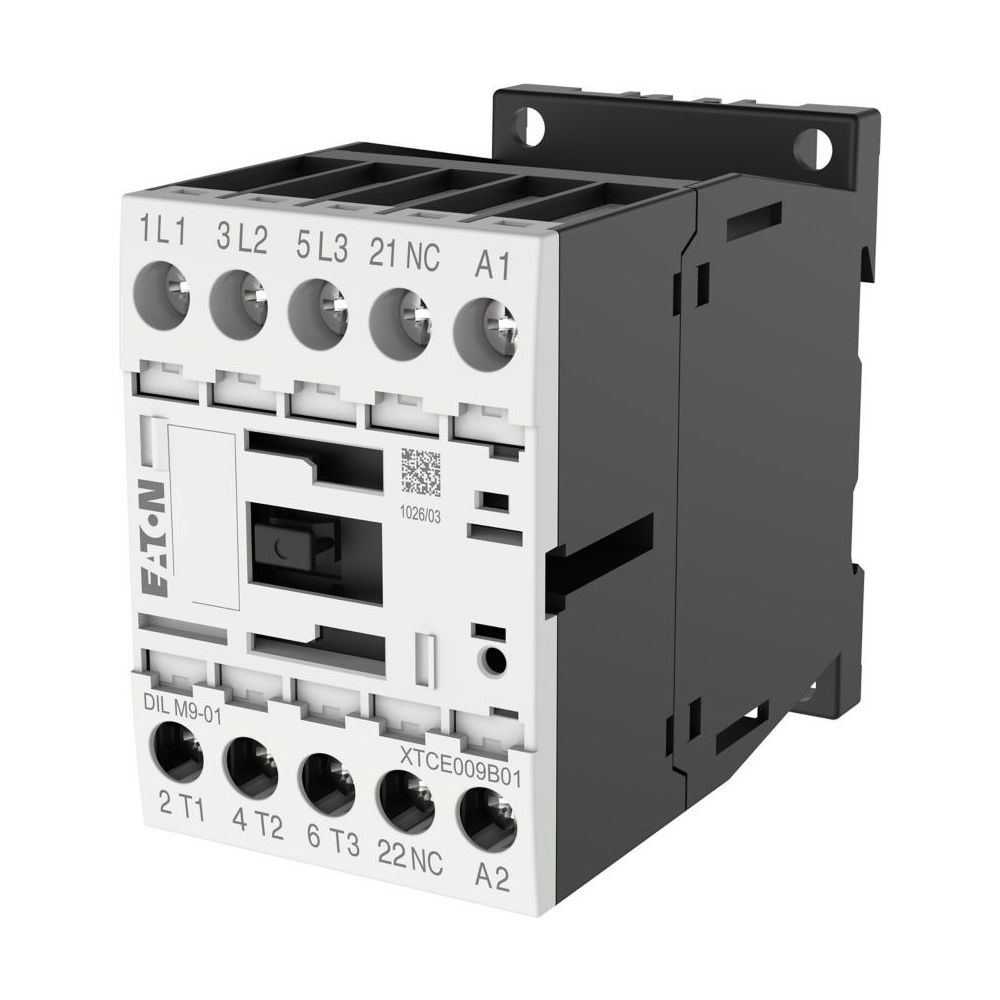

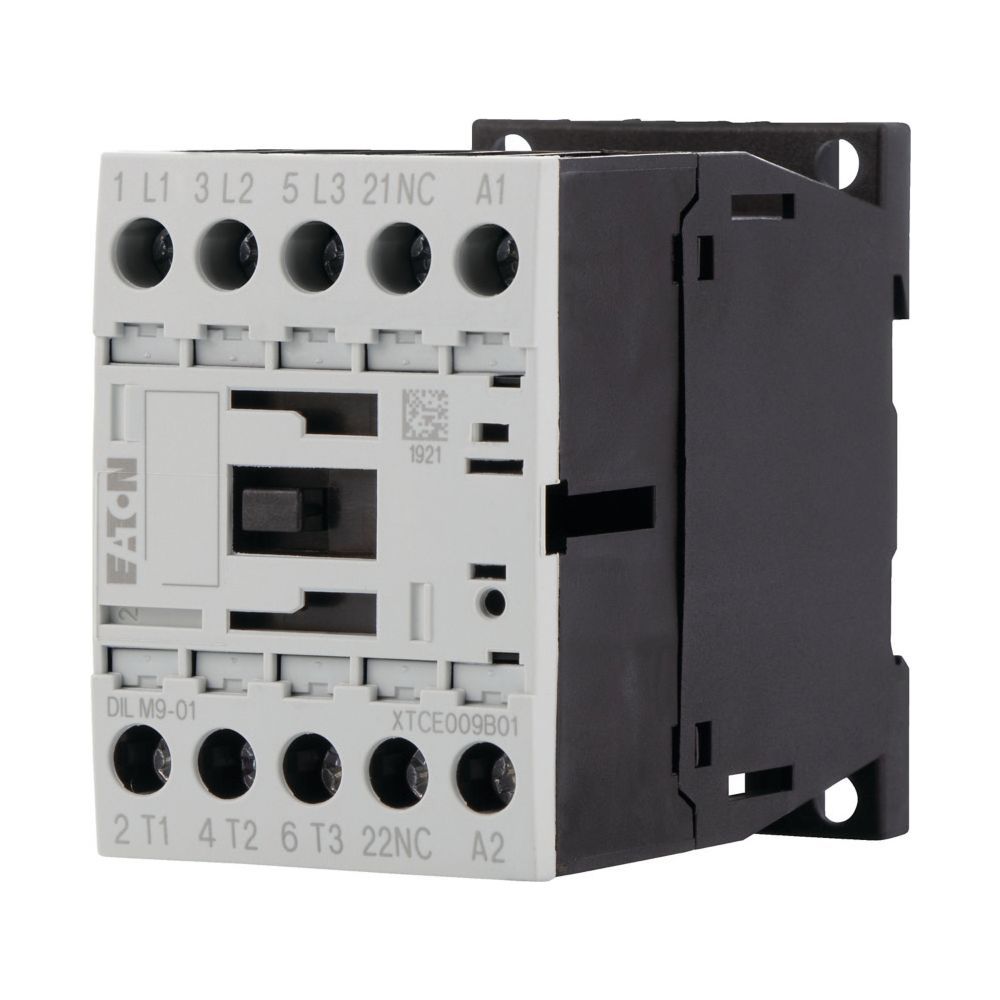

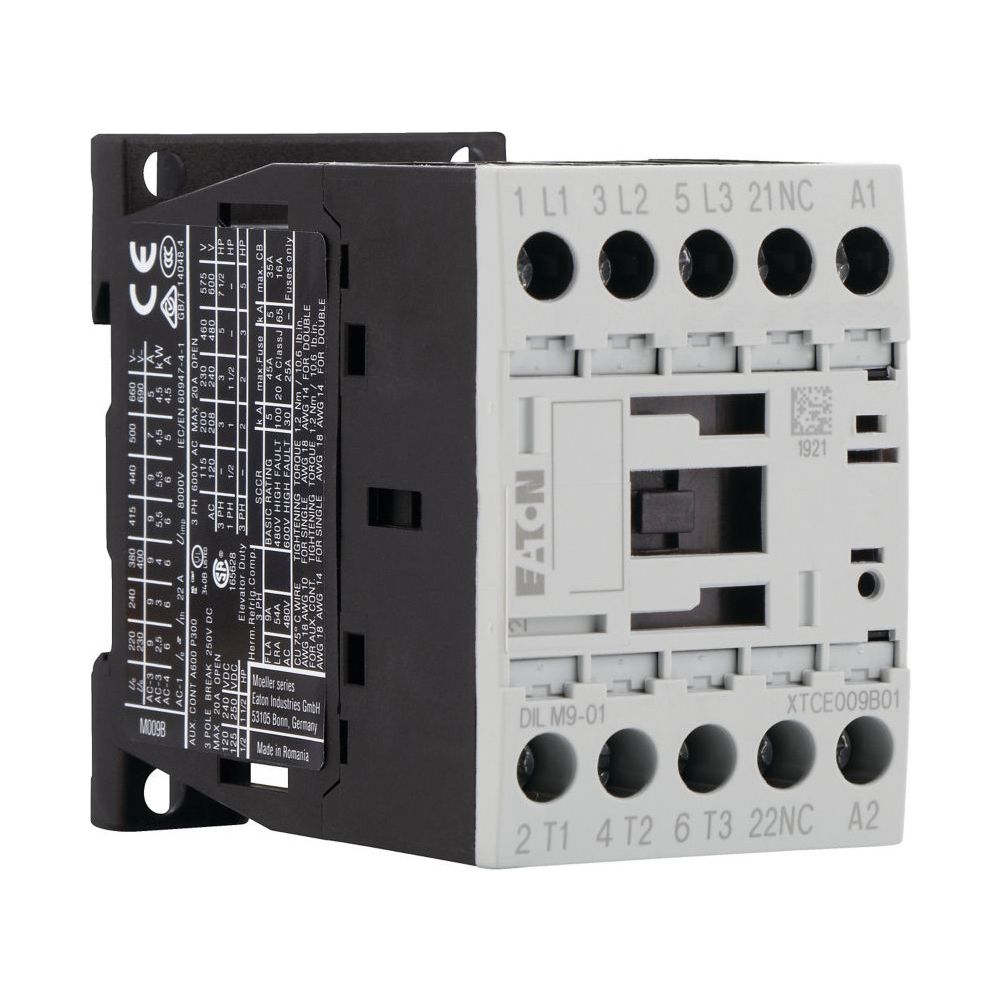

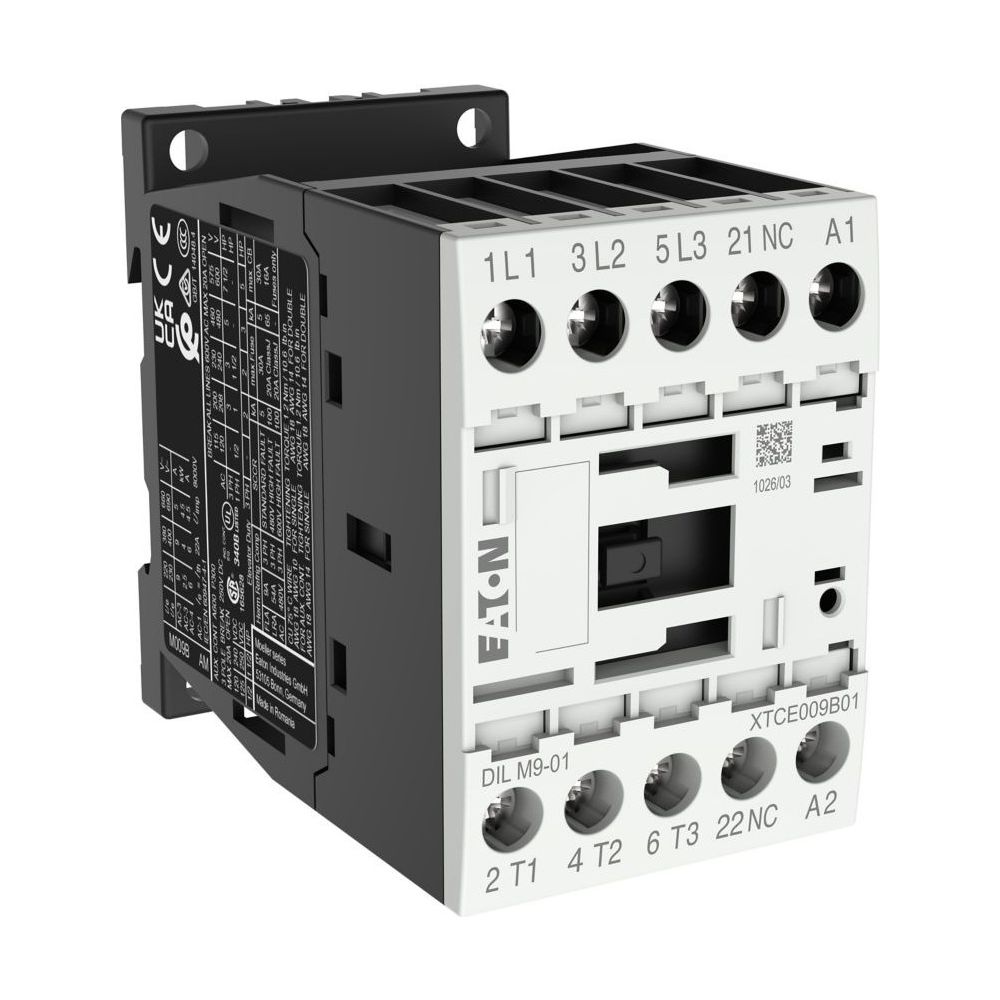

Eaton Leistungsschütz DILM9-01, 3-polig 4kW, 230V 50/60Hz, 1 Ö, Schraubklemmen, 276733
Das 3-polige Leistungsschütz der Serie DILM von Eaton Moeller ist für den Einsatz in der Motorsteuerung konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V eignet sich das Gerät für Schaltaufgaben in industriellen Anwendungen und ist für Motoren der Effizienzklasse IE3 ausgelegt.
Einsatzbereiche und Funktionen
Das Schütz deckt die Betriebskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dies ermöglicht Prozesse wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die Konstruktion in Rahmengröße FS1 ist auf eine mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen ausgelegt.
Installation und Sicherheit
Die Anbindung erfolgt über Schraubklemmen. Das Gerät verfügt über einen integrierten Öffner-Hilfskontakt und entspricht der Schutzart IP20. Die Wechselstrombetätigung erfolgt bei 230 V 50/60 Hz.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsleistung (AC-4, 400 V): 2,5 kW
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Das Leistungsschütz bietet eine Lösung für die Motorsteuerung. Mit einer Bemessungsleistung von 4 kW bei 400 V und der Eignung für IE3-Motoren stellt es eine Komponente für den Schaltanlagenbau dar.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276733 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082767334 |
| EAN-13 | 4015082767334 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 2,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 230 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
