Beschreibung

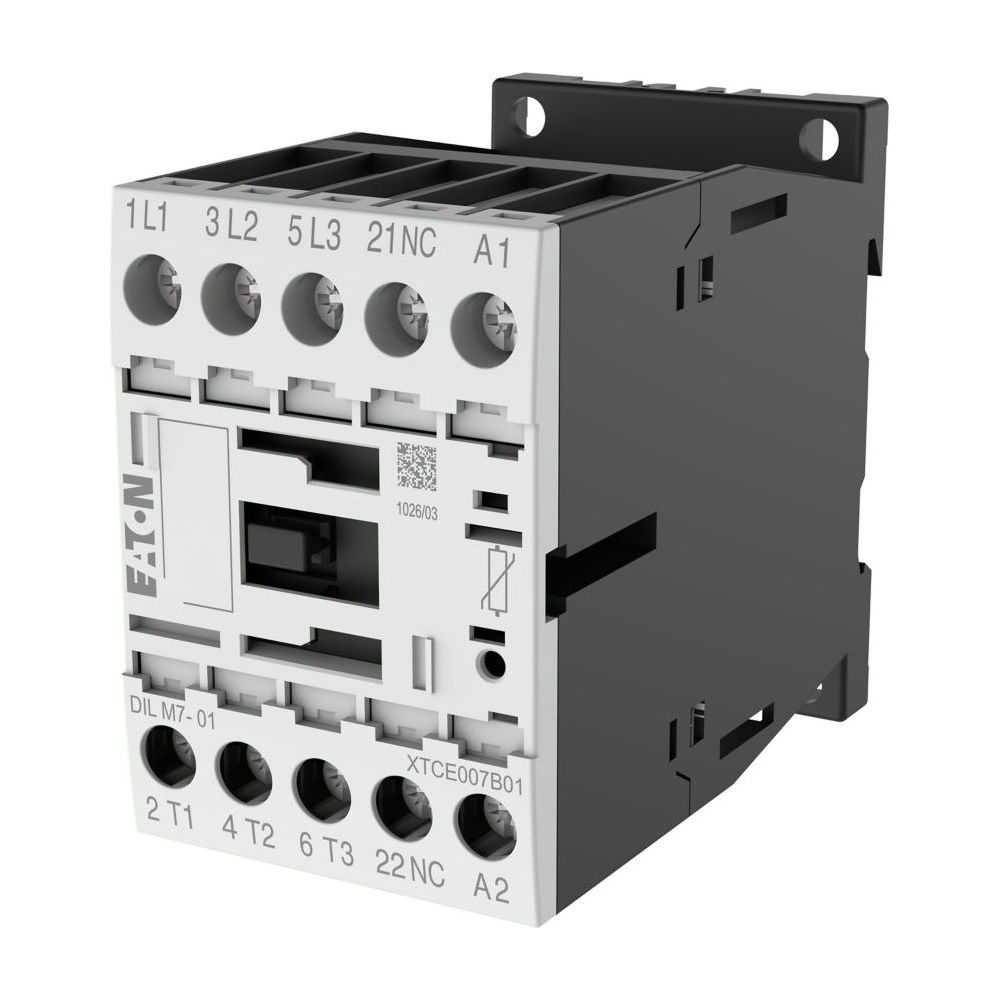

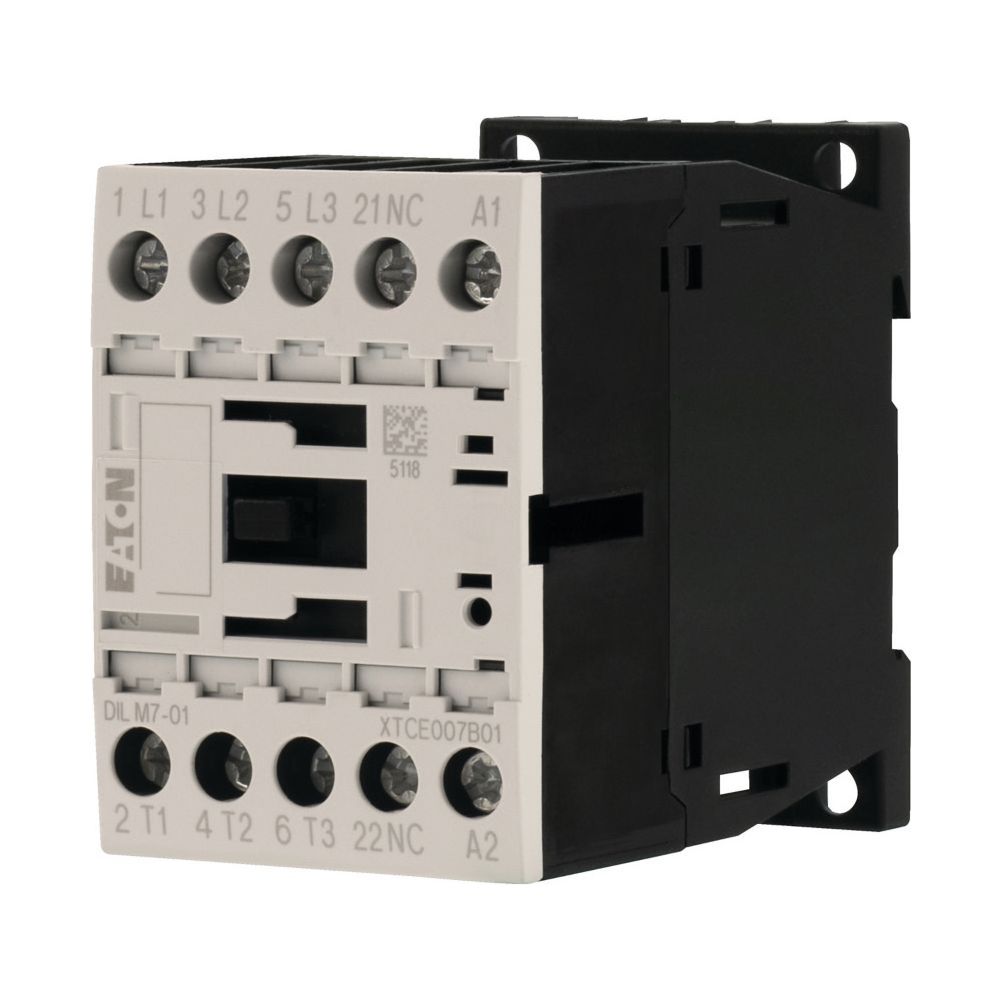

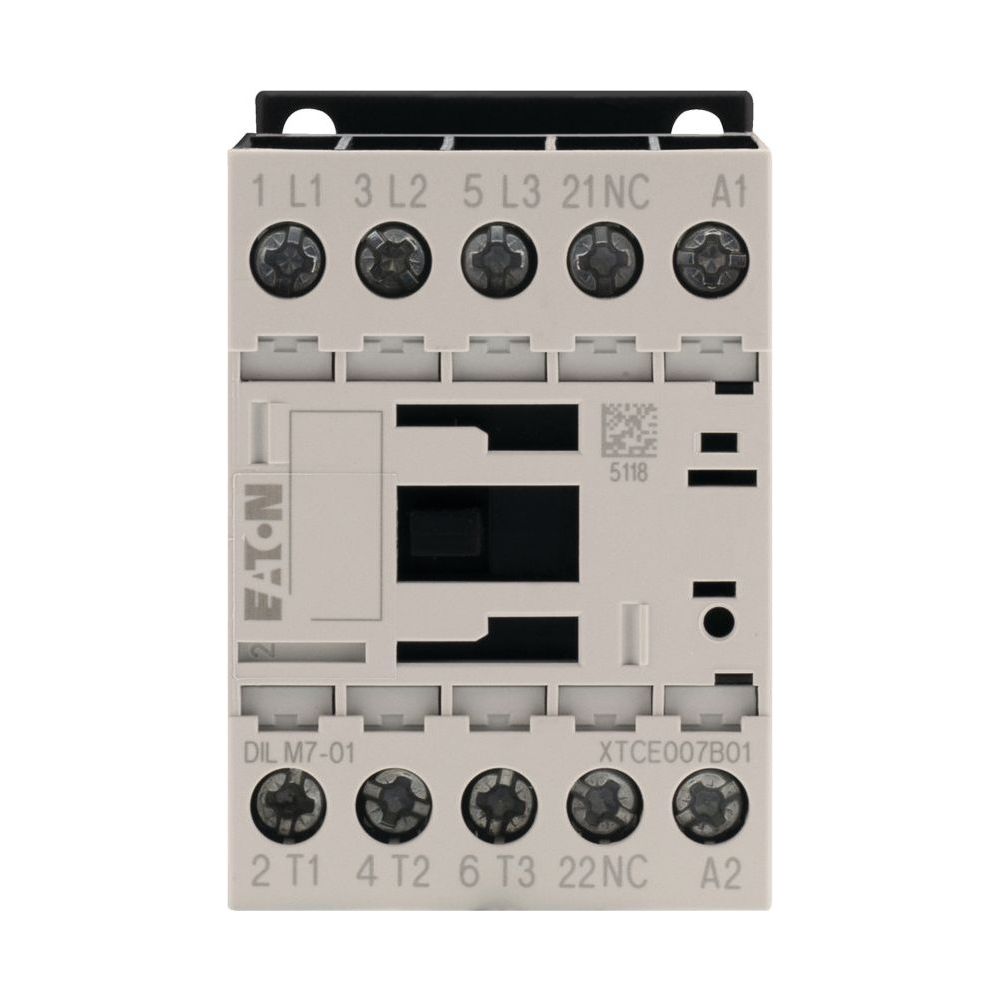

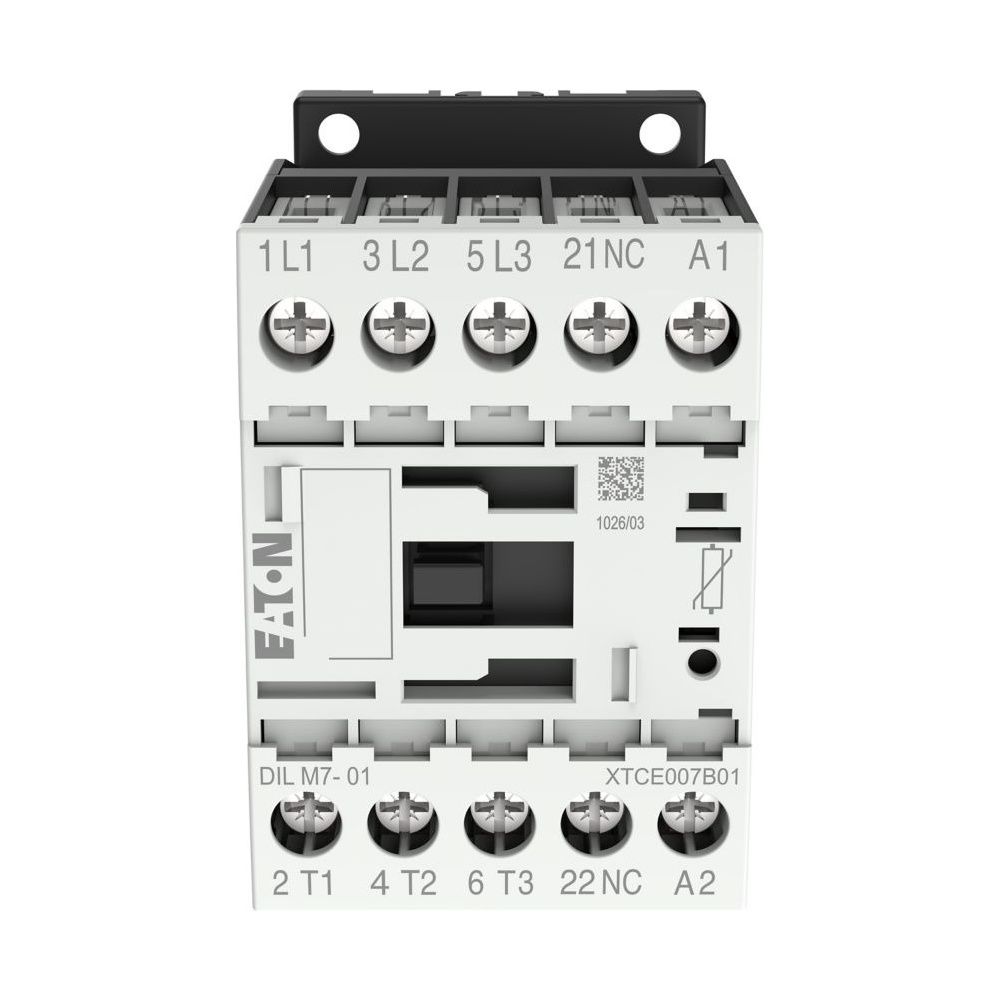

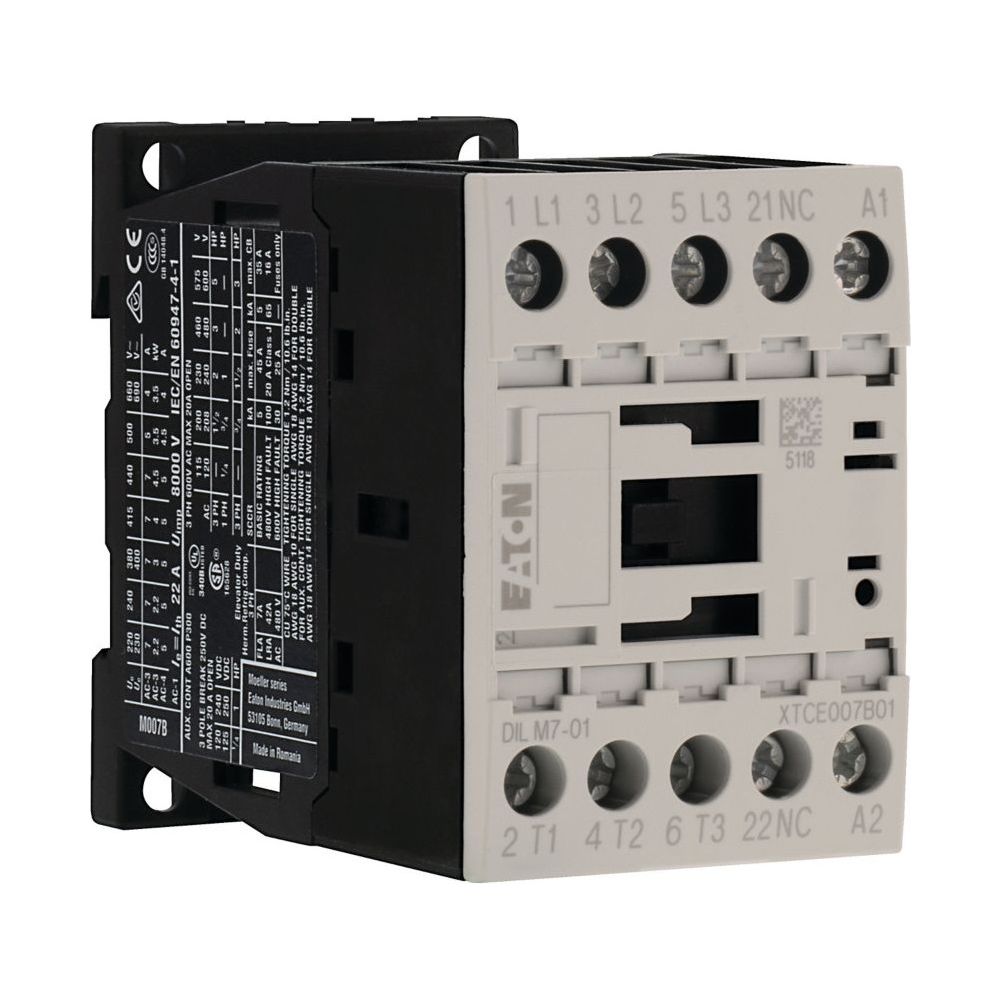

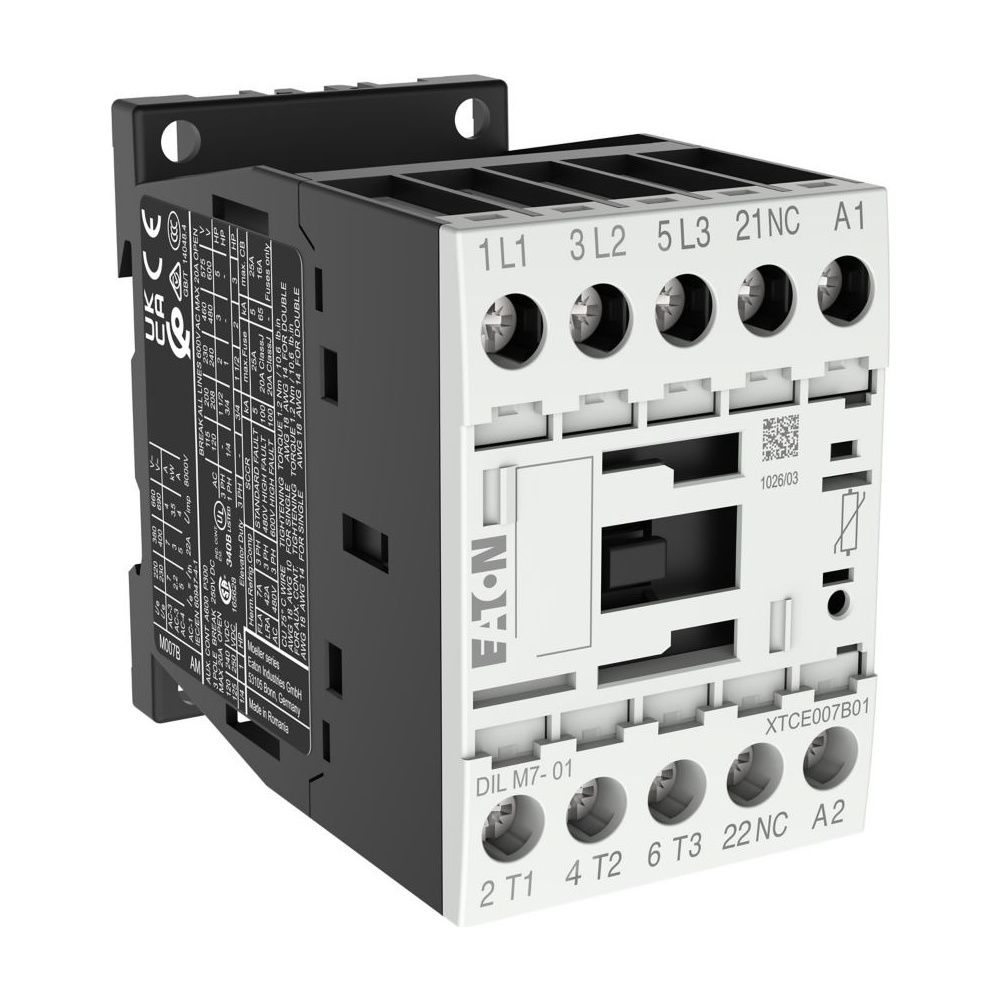

Eaton Leistungsschütz DILM DILM7-01(24VDC), 3kW, 24V DC, 1 Öffner, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der Eaton DILM-Serie ist für das Schalten von Motoren und induktiven Lasten konzipiert. Das Gerät mit Gleichstrombetätigung (24 V DC) ist für den Einsatz in industriellen Anwendungen geeignet und unterstützt Motoren der Effizienzklasse IE3. Die Anschlusstechnik erfolgt über Schraubklemmen.
Schalttechnik für Motoren
Das Schütz ist für den Betrieb in den Gebrauchskategorien AC-1, AC-3 und AC-4 ausgelegt. Es bietet eine Bemessungsbetriebsleistung von 3 kW bei 400 V im AC-3 Betrieb. Die DC-Betätigung verfügt über eine integrierte Schutzbeschaltung und eine geringe Halteleistung. Das Modul ist für den Dauerbetrieb ausgelegt und mit aufsteckbaren Zusatzkontakten erweiterbar.
Kompakte Bauweise
Das Gerät verfügt über einen integrierten Öffner-Hilfskontakt. Die Schutzart IP20 sorgt für einen Berührungsschutz bei senkrechter Betätigung von vorne. Mit einer Breite von 45 mm ist das Schütz für den Einbau in Schaltanlagen optimiert. Die mechanische Lebensdauer beträgt 10 Millionen Schaltspiele.
Das Leistungsschütz eignet sich für Käfigläufermotoren und Widerstandsöfen. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einer Steuerspannung von 24 V DC bietet es eine Lösung für Schaltaufgaben. Die Konstruktion mit Schraubanschlüssen ermöglicht eine sichere Kontaktierung im professionellen Schaltanlagenbau.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 5 A
- Steuerspannung: 24 V DC
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276600 |
| Breite | 45 |
| EAN | 4015082766009 |
| EAN-13 | 4015082766009 |
| Einschaltdauer | 100 |
| Gewicht | 0,309 kg |
| Höhe | 68 |
| Ie bei AC-3, 400V | 7 |
| Ie bie AC-4, 400V | 5 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM7-01(24VDC) |
| P bei AC-4, 400V | 2,2 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,296 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
