Beschreibung

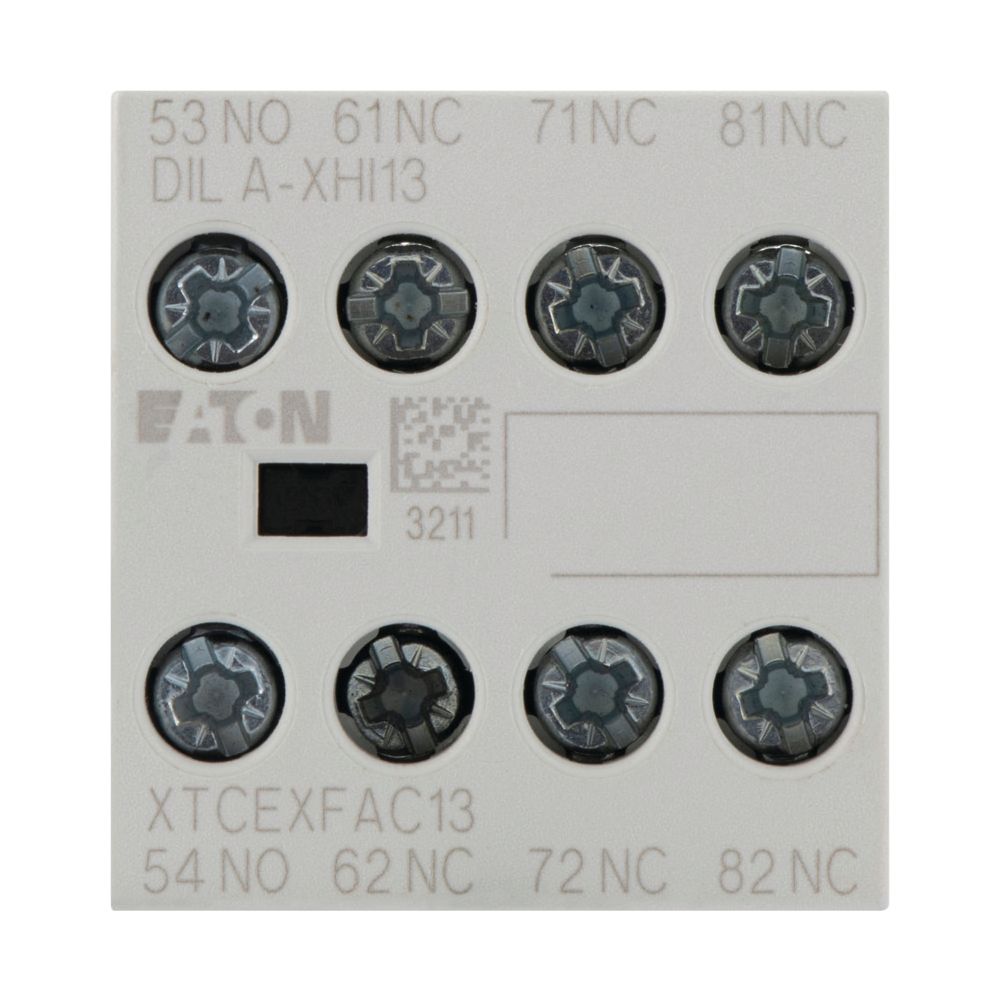

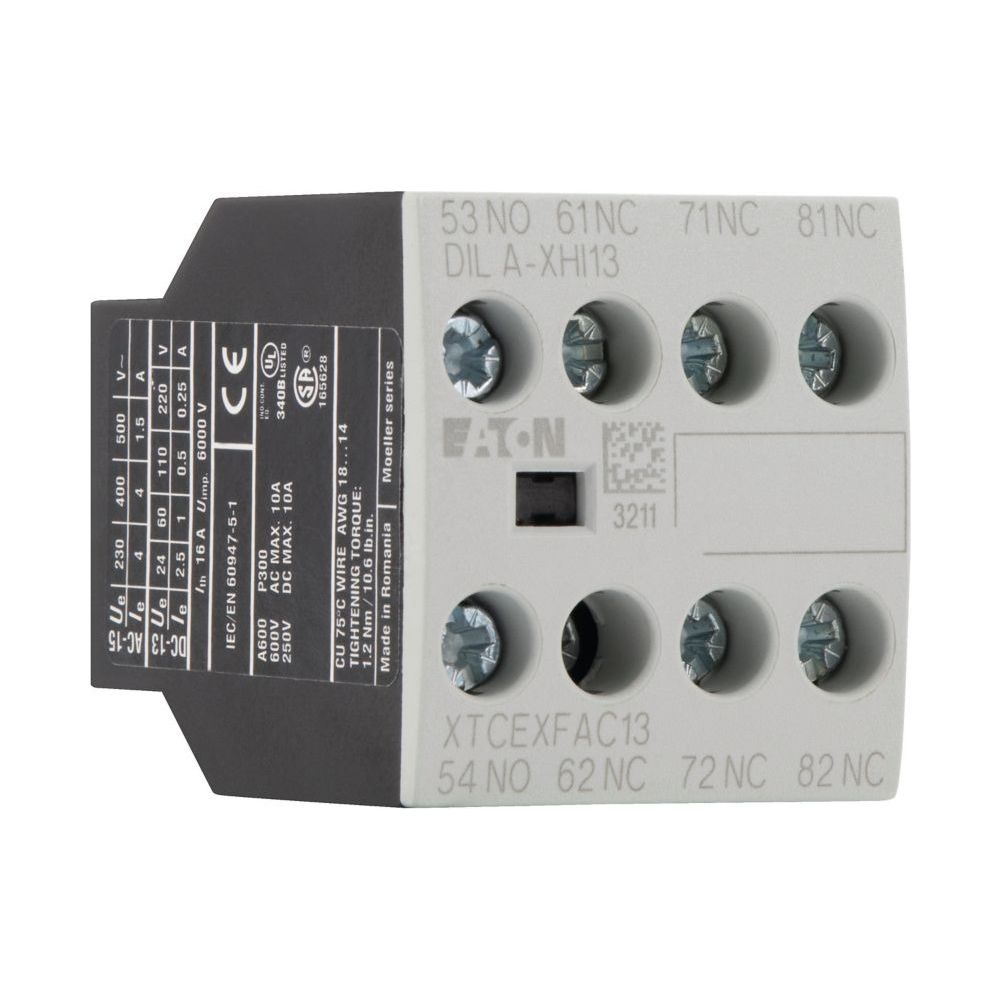

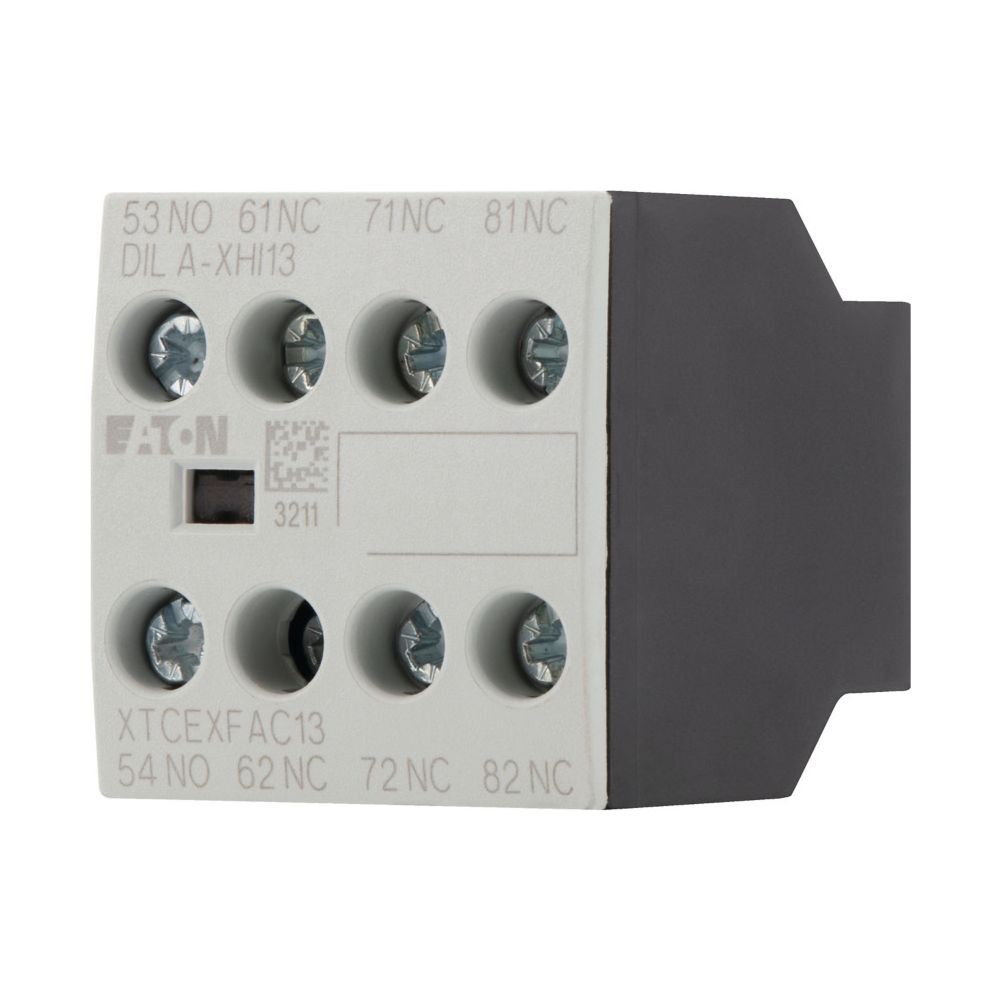

Eaton Hilfsschalterbaustein DILA DILA-XHI13, 16 A, 1 S 3 Ö, Frontbefestigung
Dieser 4-polige Hilfsschalterbaustein der Eaton Moeller Serie DILA ermöglicht eine zuverlässige Erweiterung von Schützen für Standardanwendungen. Das Modul ist für die Frontbefestigung konzipiert und zeichnet sich durch eine einfache, aufsteckbare Montage sowie robuste Schraubklemmen aus. Mit einer Konfiguration von einem Schließer und drei Öffnern eignet sich das Bauteil ideal für den Einsatz in Kombination mit den Schütz-Serien DILA sowie DILM7 bis DILM38.
Zuverlässige Schalttechnik
Der Hilfsschalterbaustein ist mit zwangsgeführten Kontakten ausgestattet, die den Anforderungen der Norm EN 50005 entsprechen. Diese Konstruktion sorgt für eine hohe Betriebssicherheit in Steuerstromkreisen. Die elektrische Lebensdauer erreicht bis zu 1.300.000 Schaltvorgänge bei einer Last von 3 A (AC-15, 230 V), während die mechanische Lebensdauer bei 10.000.000 Schaltspielen liegt. Das Gerät ist zudem finger- und handrückensicher gemäß EN 50274 ausgeführt.
Technische Daten
- Polzahl: 4-polig
- Kontakte: 1 Schließer, 3 Öffner
- Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
- Konventioneller thermischer Strom (Ith): 16 A
- Anschlusstechnik: Schraubklemmen
- Montageart: Frontbefestigung
- Schutzart: IP20
- Abmessungen (B x H x T): 36 mm x 38 mm x 45 mm
- Schalthäufigkeit: 9000 Schaltspiele / h
Durch die kompakte Bauweise und die einfache Frontmontage lässt sich das Modul effizient in bestehende Schaltanlagen integrieren. Die hohe Kontaktzuverlässigkeit und die robuste Ausführung nach IEC/EN 60947 gewährleisten einen stabilen Betrieb in industriellen Steuerungen. Mit einem konventionellen thermischen Strom von 16 A und einem Bemessungsbetriebsstrom von 4 A bei AC-15 bietet das Bauteil eine leistungsfähige Lösung für präzise Schaltvorgänge.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276425 |
| Ausführung | aufsteckbar |
| EAN | 4015082764258 |
| EAN-13 | 4015082764258 |
| Fassung | ohne |
| Gewicht | 0,052 kg |
| Modellcode | DILA-XHI13 |
| Montageart | Frontbefestigung |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 45 |
| Produktbreite | 36 |
| Produktgewicht | 0,048 |
| Produkthöhe | 38 |
| Schließer | 1 |
| Schutzart | IP20 |
| Strom max | 4 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 3 |
| WEEE-Nr. | 92318050 |
