Beschreibung

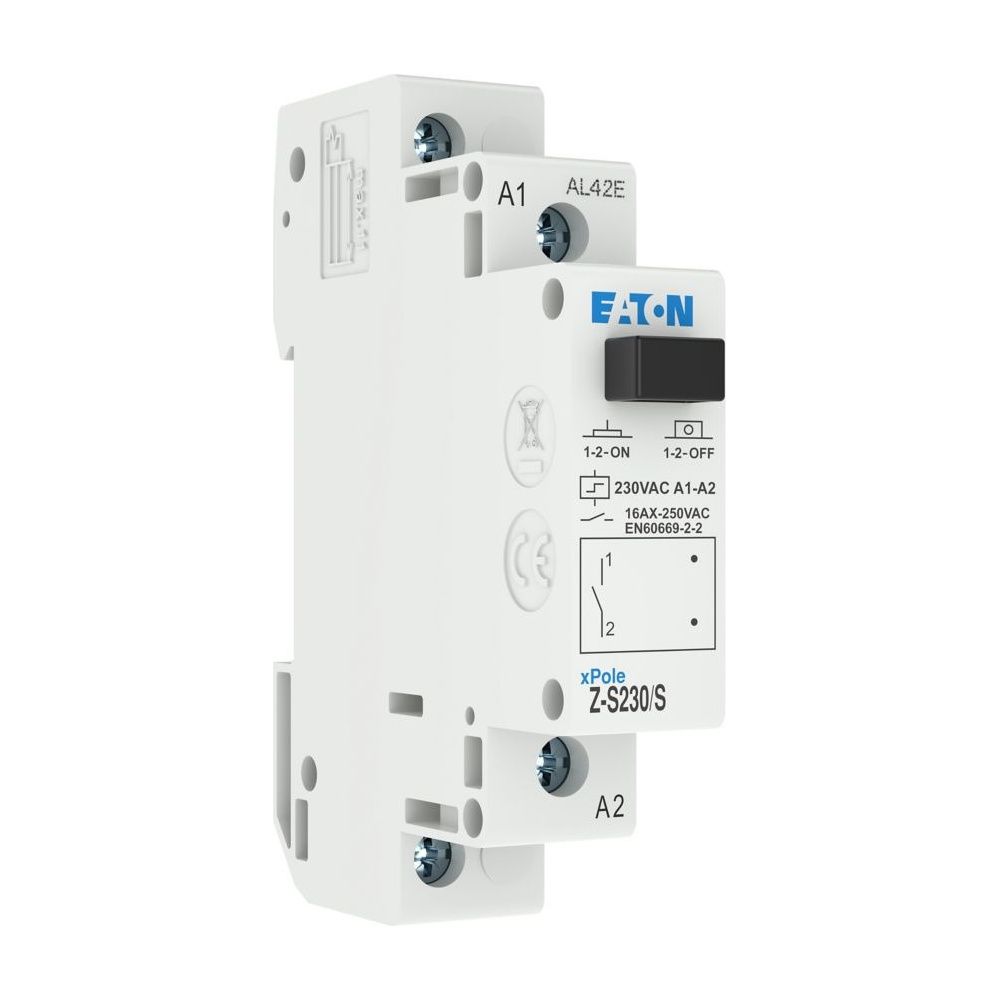

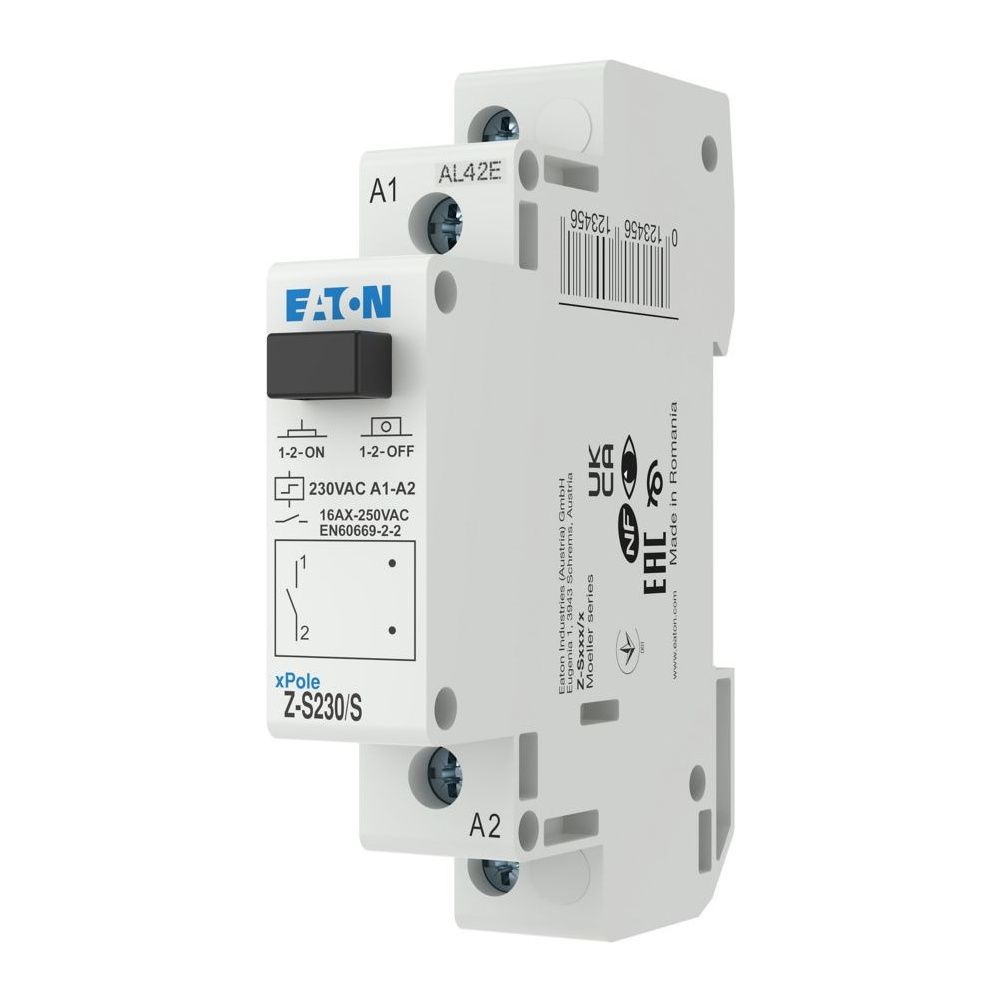

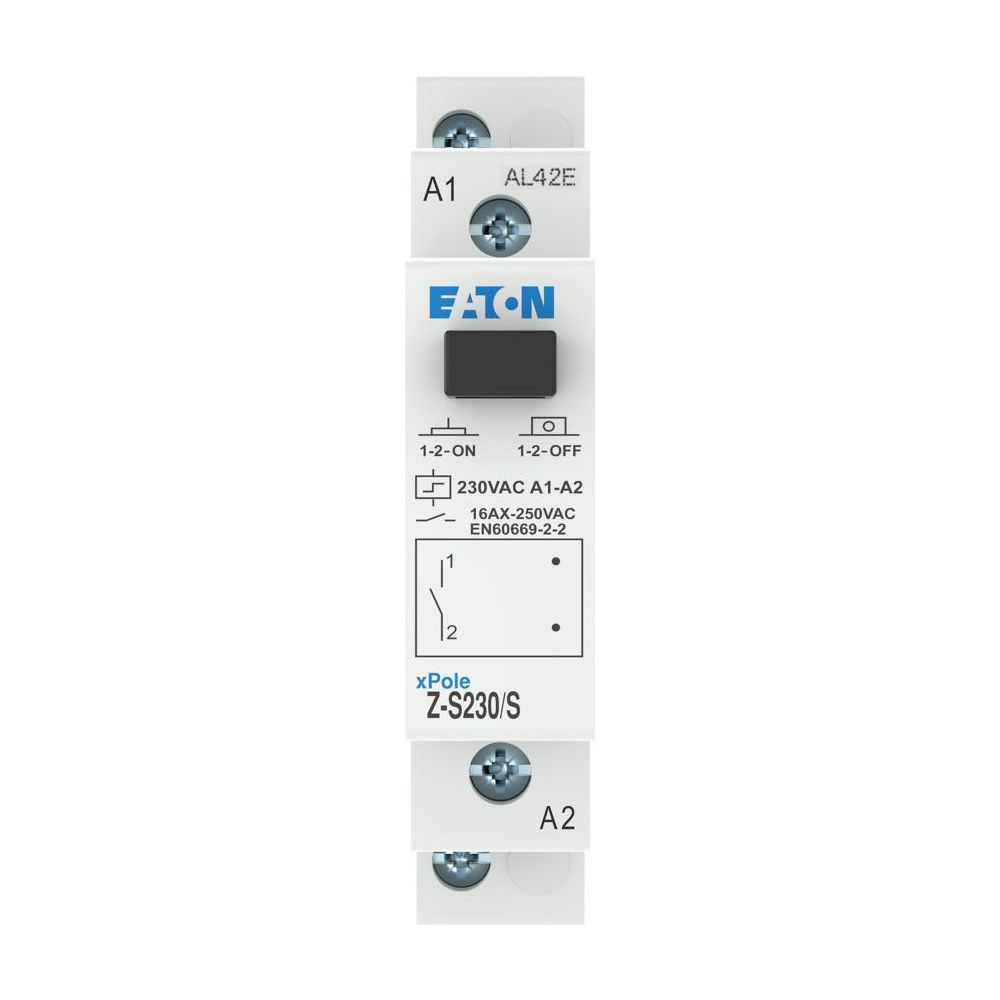

Eaton Stromstoßschalter Z-S230/S, 230V 16A 1S 1TE
Der mechanische Stromstoßschalter Z-S230/S von Eaton ermöglicht die Steuerung von Beleuchtungsanlagen und elektrischen Verbrauchern. Das 1-polige Impulsrelais ist für eine Steuerspannung von 230 V AC ausgelegt und für die Montage auf DIN-Schienen in Verteilungen konzipiert. Mit einer Baubreite von einer Teilungseinheit ist das Gerät platzsparend in der Elektroinstallation einsetzbar.
Funktionsweise und Montage
Das Gerät arbeitet als mechanischer Schalter und bietet Flexibilität bei der Installation. Die Montage erfolgt per Schnappbefestigung auf einer 35 mm Hutprofilschiene. Eine manuelle Betätigung ist direkt am Schalter möglich. Die Anschlussklemmen unterstützen einen Querschnitt von 0,5 bis 10 mm² bei eindrähtigen Leitern sowie bis zu 6 mm² bei flexiblen Leitern mit Aderendhülse.
Leistungsmerkmale
Der Stromstoßschalter ist für einen Bemessungsschaltstrom von 16 A ausgelegt. Bei induktiven Lasten mit einem cos phi von 0,6 ist ein Schaltstrom von bis zu 24 A zulässig. Die maximale Glühlampenlast beträgt 1980 W. Zudem ist das Relais für verschiedene Leuchtstofflampenlasten geeignet, wobei parallel kompensierte Schaltungen bis 1105 VA und Duo-Schaltungen bis 1820 VA unterstützt werden.
Durch die kompakte Bauweise von 1 TE und die robuste mechanische Ausführung stellt dieser Stromstoßschalter eine effiziente Lösung für die Gebäudeinstallation dar. Mit einer Steuerspannung von 230 V AC und einem Bemessungsschaltstrom von 16 A deckt das Gerät ein breites Anwendungsspektrum ab. Die Eignung zur Handbedienung sowie die einfache Hutschienenmontage erleichtern die Inbetriebnahme in professionellen Elektroverteilungen.
Technische Daten
- Steuerspannung: 230 V AC
- Bemessungsschaltstrom: 16 A
- Kontaktart: 1 Schließer
- Montageart: DIN-Schiene
- Baubreite: 1 TE (17,5 mm)
- Max. Glühlampenlast: 1980 W
- Max. Schaltstrom (cos phi = 0,6): 24 A
- Einbautiefe: 60 mm
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-265262 |
| EAN | 4015082652623 |
| EAN-13 | 4015082652623 |
| Einbautiefe | 60 |
| Einhaltung(en) | RoHS conform |
| Funktion | mechanisch Schalter |
| Gewicht | 0,138 kg |
| Max Glühlampenlast | 1980 |
| Modellcode | Z-S230 / S |
| Montageart | DIN-Schiene |
| Polzahl | 1-polig |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 17,5 |
| Produktgewicht | 0,131 |
| Produkthöhe | 70 |
| Schließer | 1 |
| Spannungsart | Wechselstrom |
| Steuerspannung 1 | 230 - 230 |
| Steuerspannung 1 Typ | AC |
| Steuerspannung 2 | 0 |
| Steuerspannung 2 Typ | AC |
| Steuerspannungsart 1 | AC |
| Steuerspannungsart 2 | AC |
| TE | 1 |
| Versorgungsspannung | 24 - 250 |
| Wechsler | 0 |
| Zertifikat(e) | CE |
| Öffner | 0 |
| WEEE-Nr. | 92318050 |
