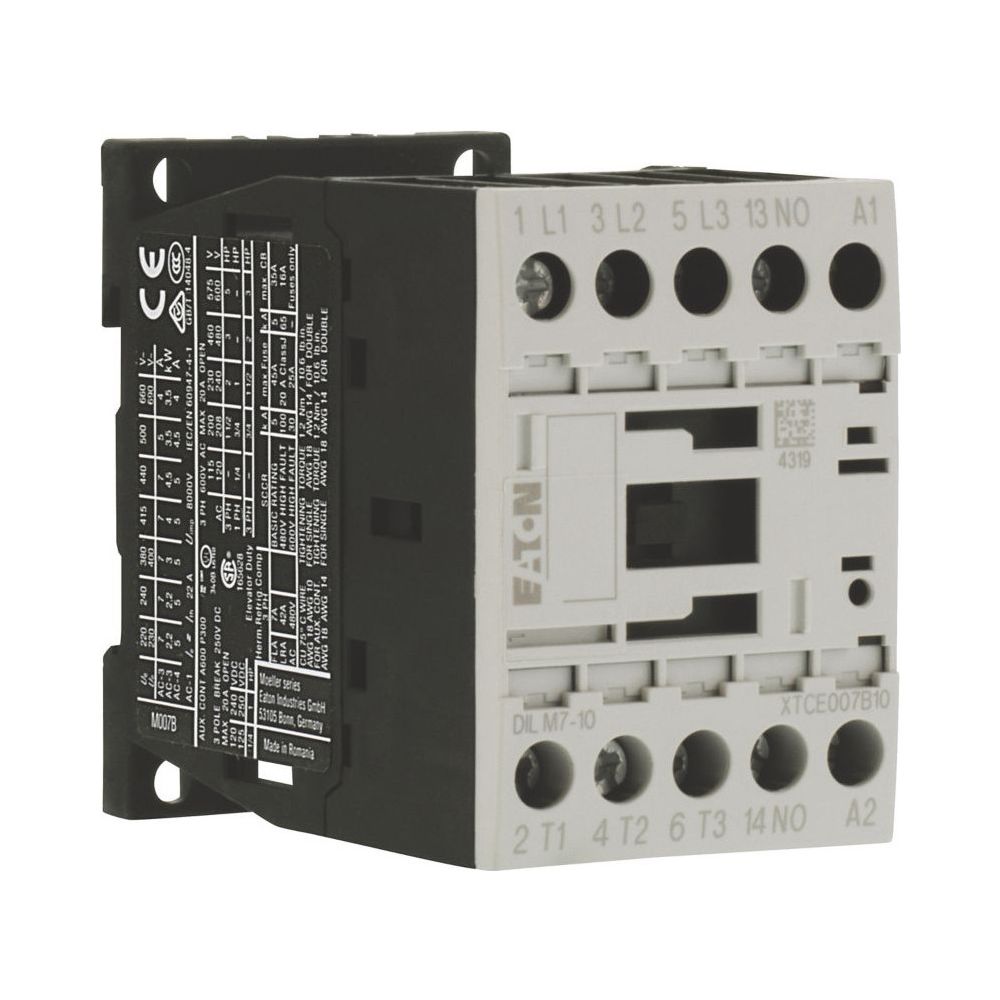

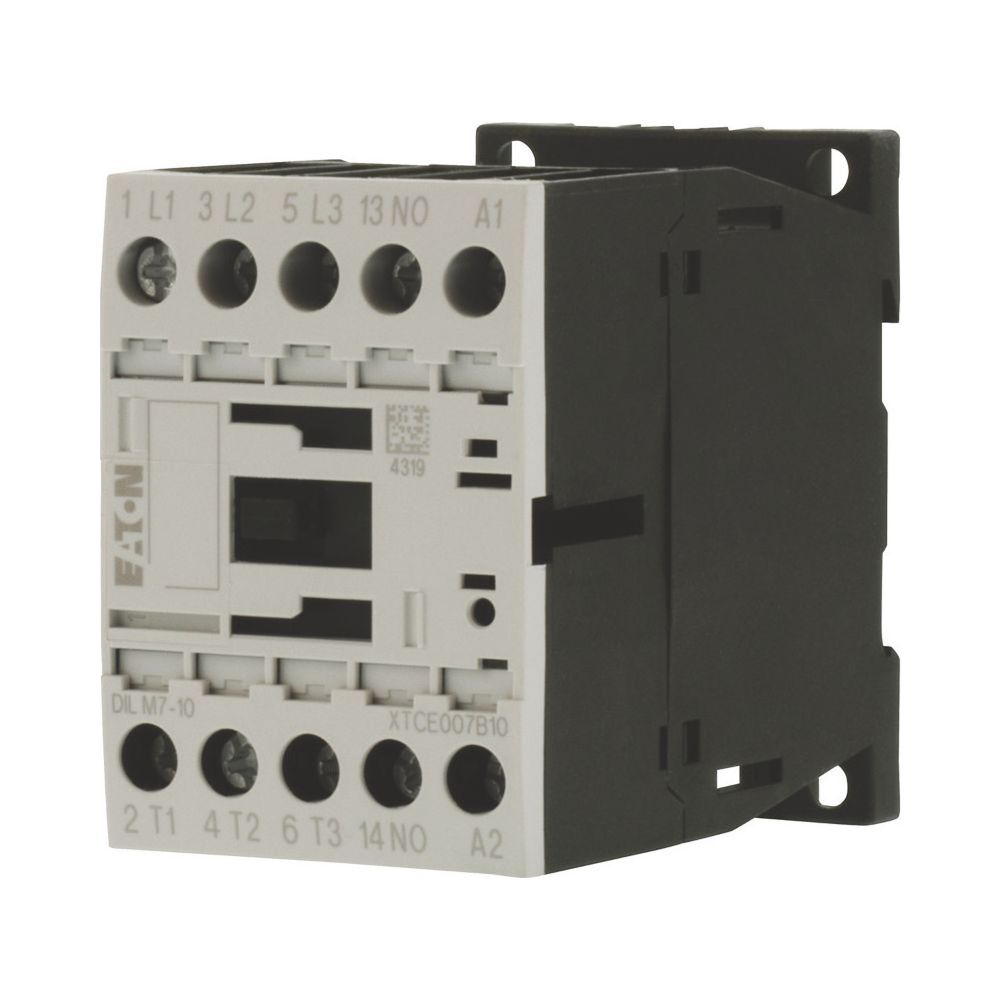

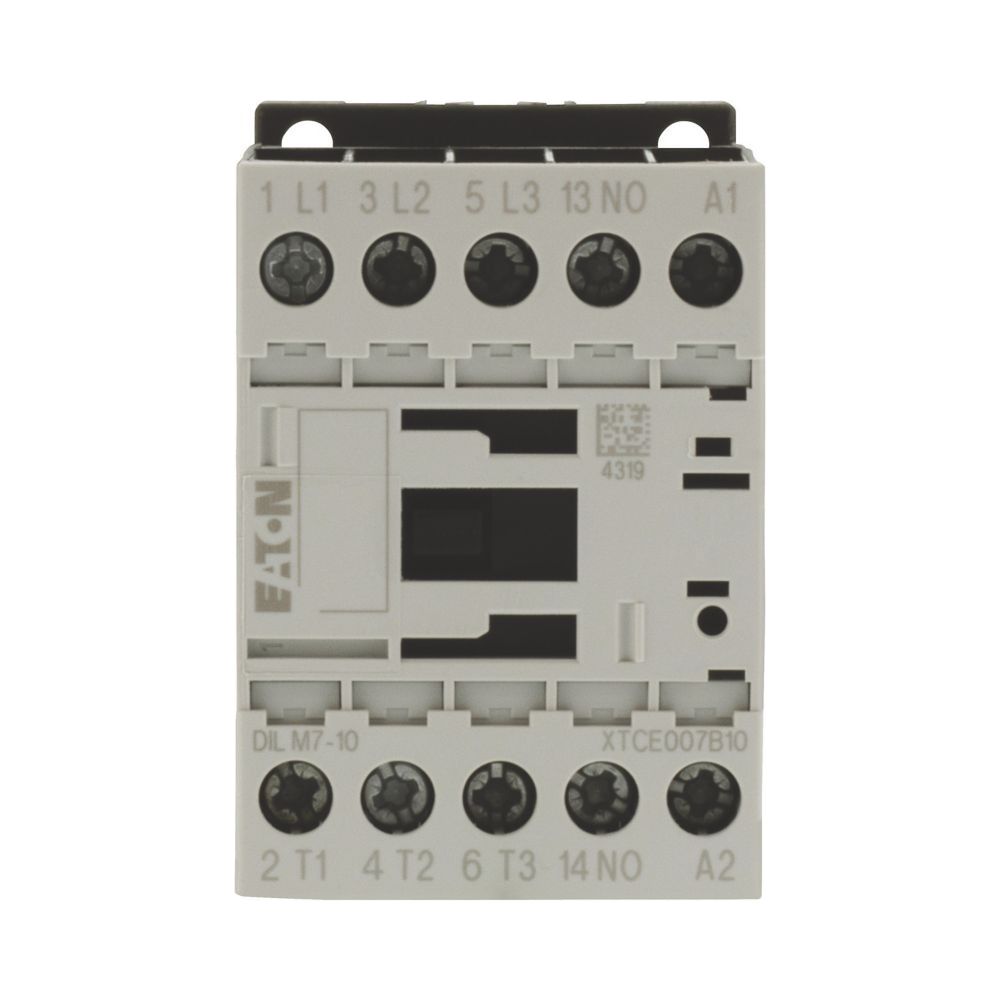

Eaton Leistungsschütz DILM7-10, 3kW, 230V 50Hz 240V 60Hz, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren in der Industrie und Gebäudetechnik konzipiert. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltvorgänge und unterstützt Motoren der Effizienzklasse IE3. Die Betätigung erfolgt über Wechselstrom, wobei das Schütz für eine Einschaltdauer von 100 Prozent ausgelegt ist.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Die robuste Bauweise ermöglicht den Einsatz bei Schaltvorgängen wie Anlassen, Reversieren oder Tippen. Dank der kompakten Abmessungen und der Anschlusstechnik mit Schraubklemmen lässt sich das Modul effizient in Schaltanlagen integrieren.

Zuverlässige Steuerung

Das Gerät verfügt über einen integrierten Schließer als Hilfskontakt und bietet eine mechanische Lebensdauer von 10 Millionen Schaltspielen. Durch die Schutzart IP20 ist ein grundlegender Berührungsschutz sichergestellt. Die Anzugsspannung liegt im Bereich von 0,8 bis 1,1 V AC x Uc.

Dieses Leistungsschütz bietet eine hohe Schaltleistung bei kompakter Baugröße und ist für den professionellen Einsatz in der Motorsteuerung optimiert. Mit einem Bemessungsbetriebsstrom von 7 A bei AC-3 und 5 A bei AC-4 bietet es Flexibilität für unterschiedliche Lastprofile. Die einfache Montage mittels Schraubanschlüssen und die Kompatibilität mit IE3-Motoren machen es zu einer effizienten Lösung für moderne Antriebssysteme.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 5 A
• Hilfskontakte: 1 Schließer
• Anschlusstechnik: Schraubklemmen
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 68 mm
• Tiefe: 75 mm
