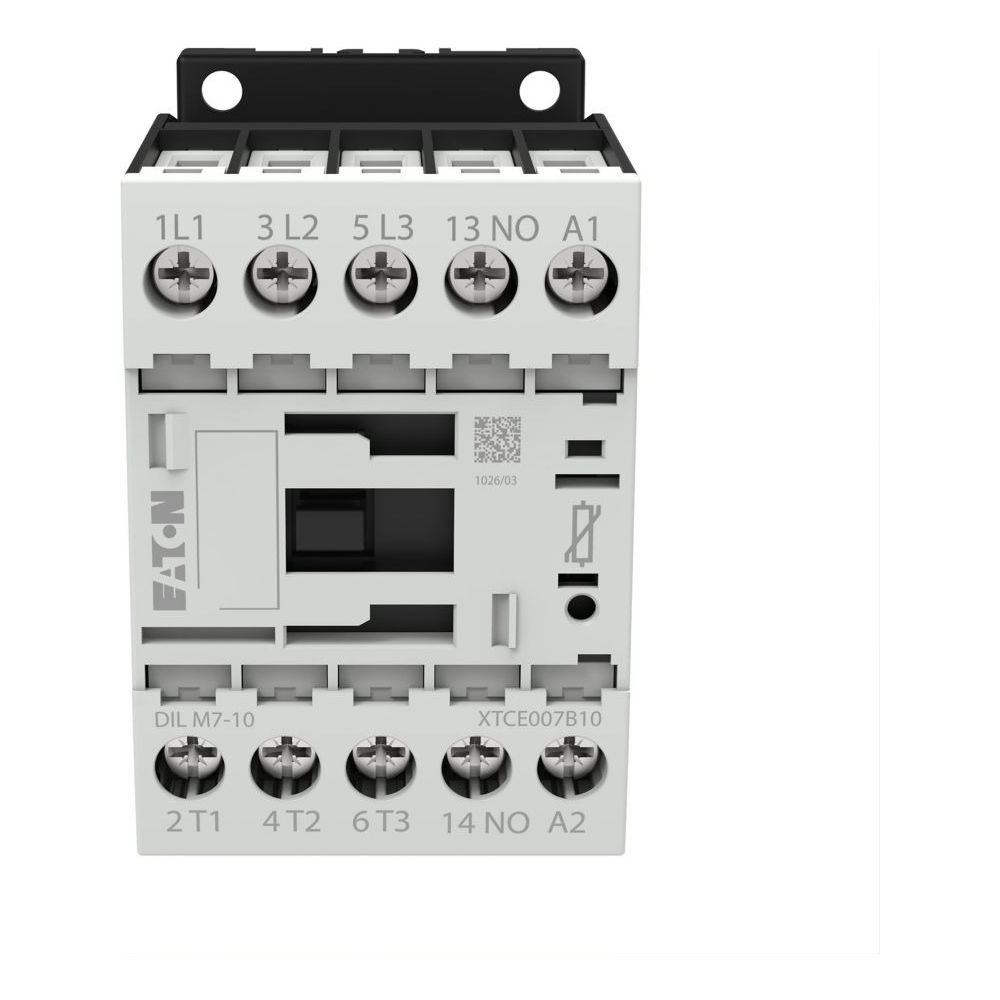

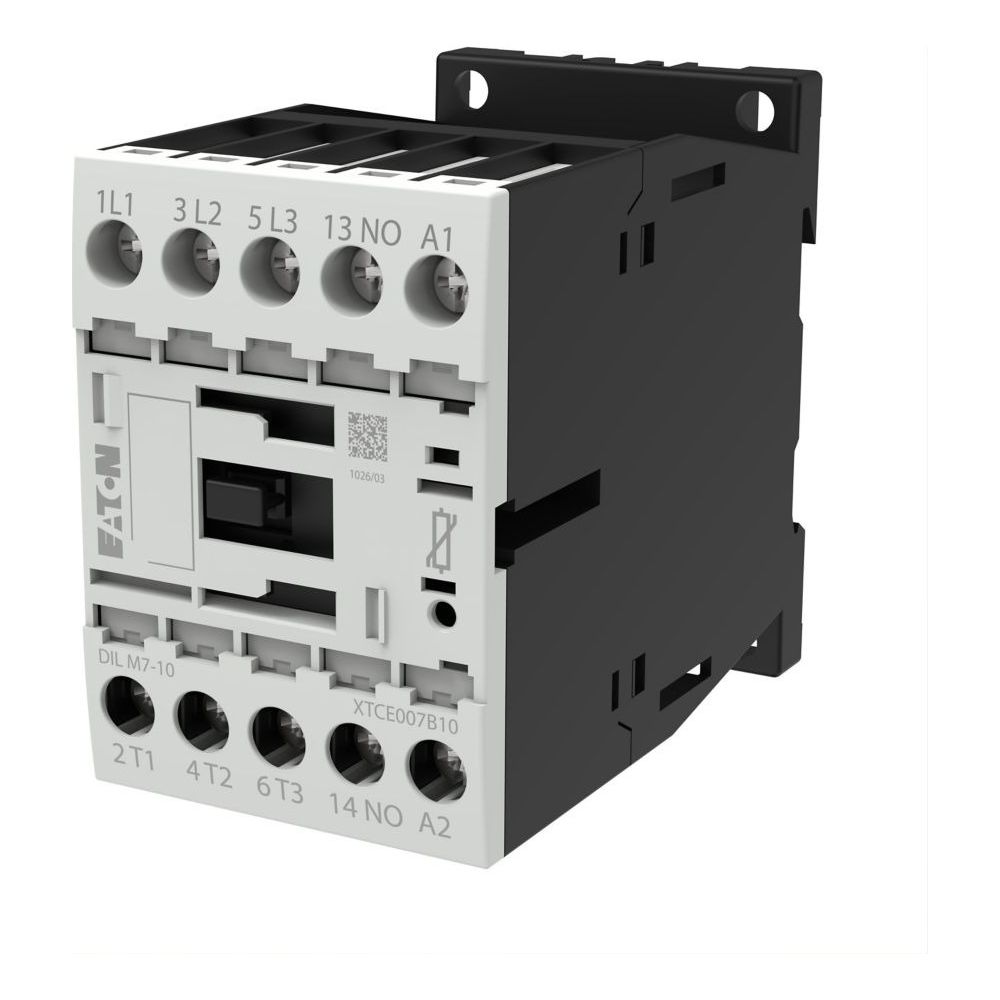

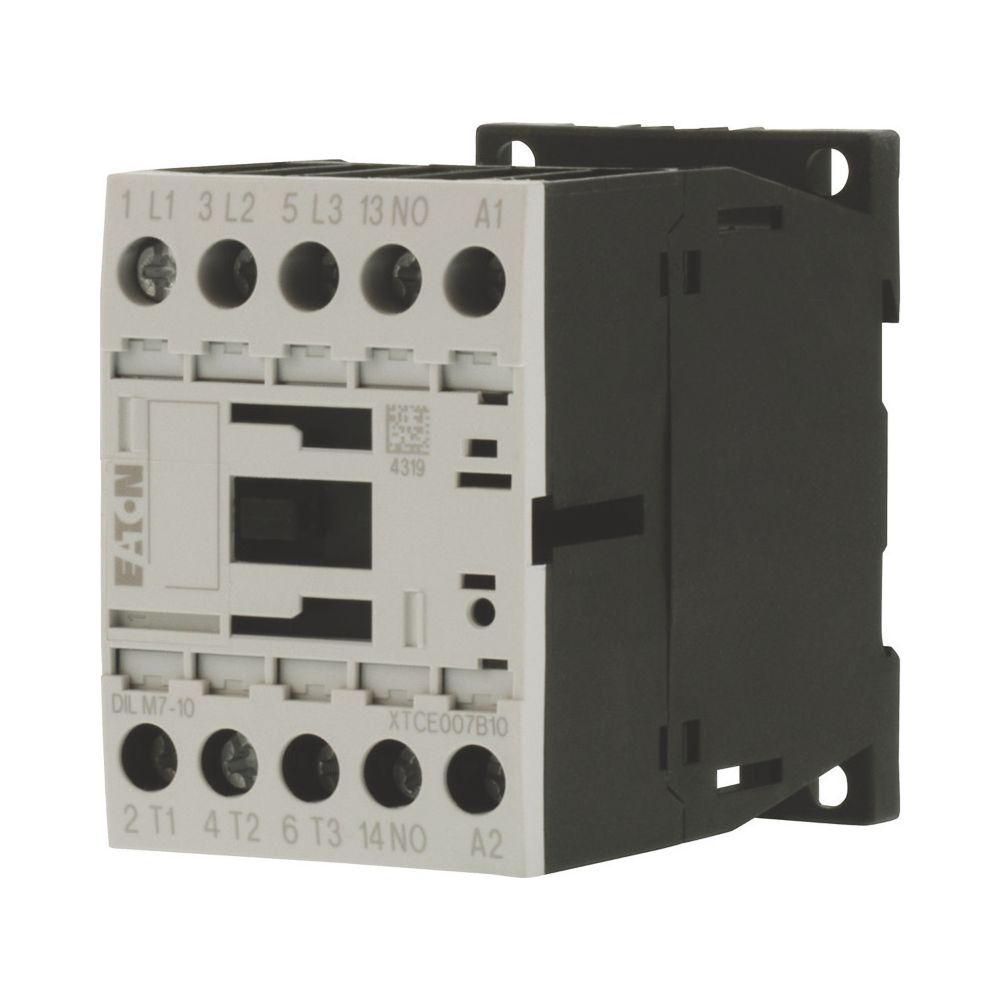

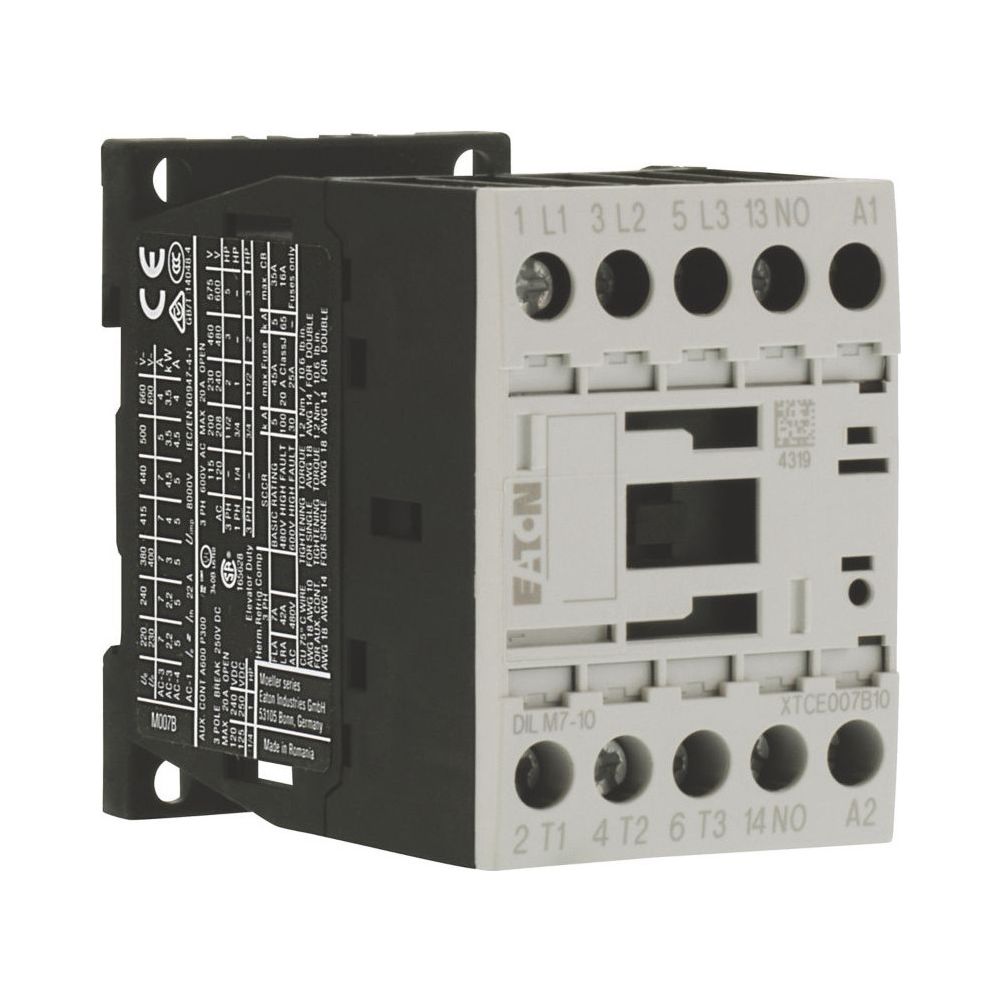

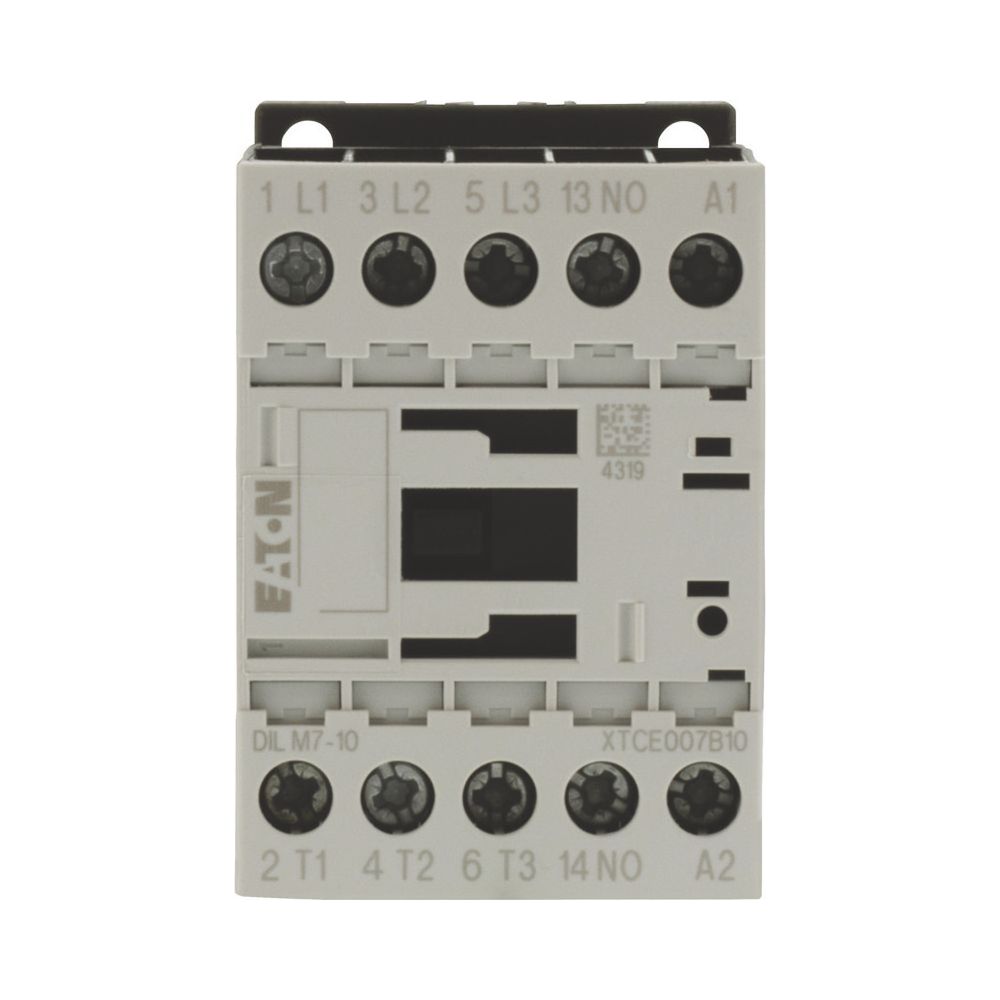

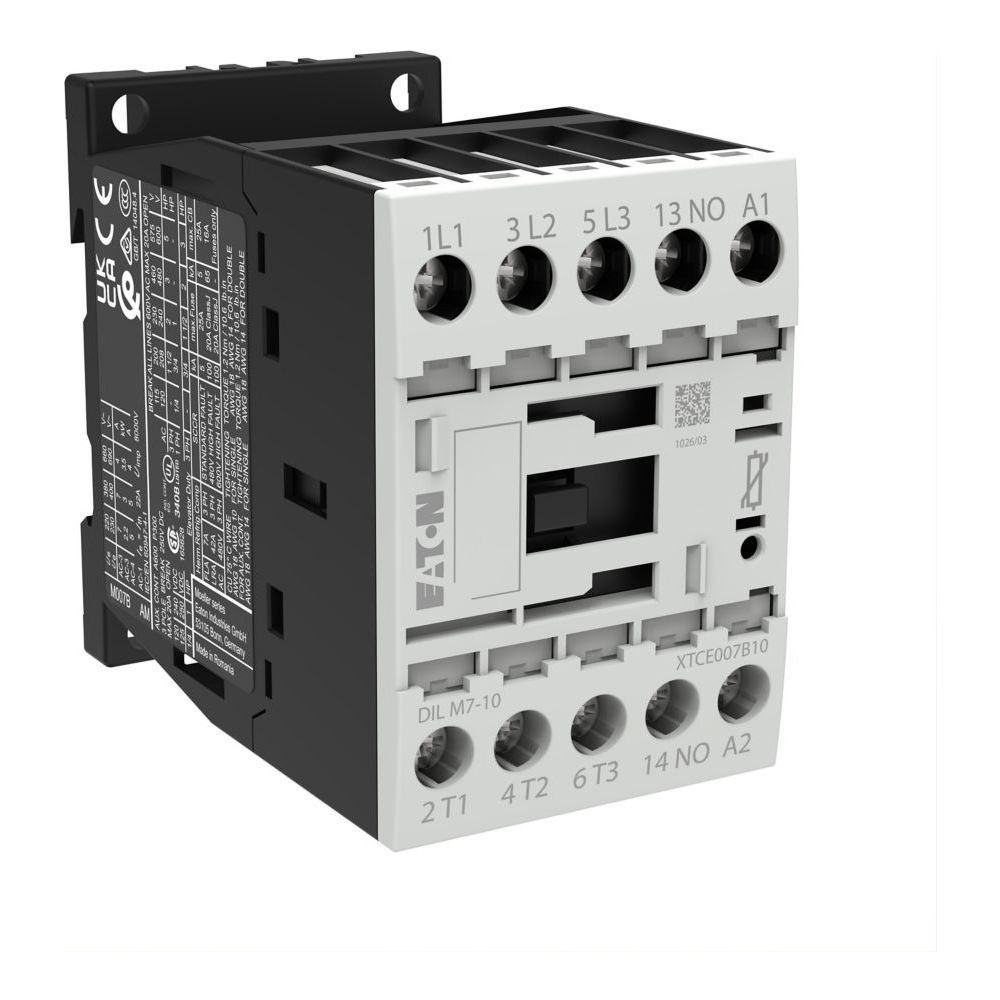

Eaton Leistungsschütz DILM DILM7-10(24VDC), 3-polig, 3kW, 24V DC, Schraubklemmen

Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einer Gleichstrombetätigung von 24 V DC eignet sich das Gerät für industrielle Anwendungen. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.

Leistungsstarke Schalttechnik

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-3 für Käfigläufermotoren sowie AC-4 für Anwendungen wie Tippen, Reversieren oder Einstecken. Die Konstruktion mit Schraubklemmen ermöglicht eine sichere Installation. Dank der integrierten Schutzbeschaltung bei DC-Antrieb und der kompakten Bauweise lässt sich das Gerät effizient in Schaltanlagen integrieren. Die mechanische Lebensdauer beträgt 10 Millionen Schaltvorgänge.

Vielseitige Einsatzmöglichkeiten

Neben dem Einsatz als Motorschütz eignet sich das Modell für nicht oder leicht induktive Lasten sowie Widerstandsöfen. Die Anschlusstechnik mit Schraubklemmen sorgt für eine dauerhafte Kontaktierung. Das Gerät ist für die Anbindung an das SmartWire-DT System vorbereitet. Die Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 2,2 kW
• Bemessungsbetriebsstrom (AC-4, 400 V): 5 A
• Spannungsart: DC
• Bemessungssteuerspeisespannung: 24 V
• Polzahl: 3-polig
• Breite: 45 mm
• Höhe: 68 mm
• Tiefe: 75 mm

Dieses Leistungsschütz bietet eine Lösung für die Motorsteuerung in modernen Anlagen. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einer kompakten Baubreite von 45 mm vereint es Leistungsfähigkeit mit platzsparendem Design. Die Eignung für IE3-Motoren und die robuste DC-Betätigung machen es zu einer flexiblen Komponente für vielfältige Schaltaufgaben.
