Beschreibung

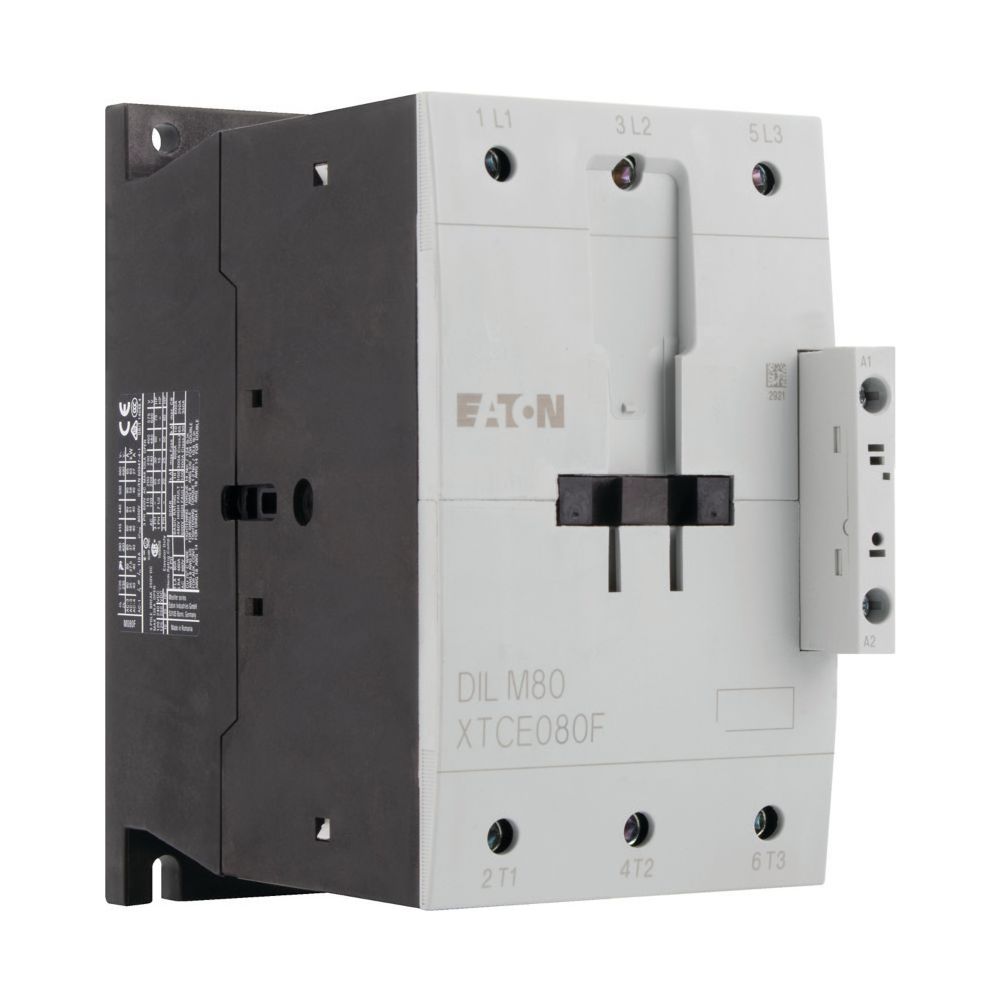

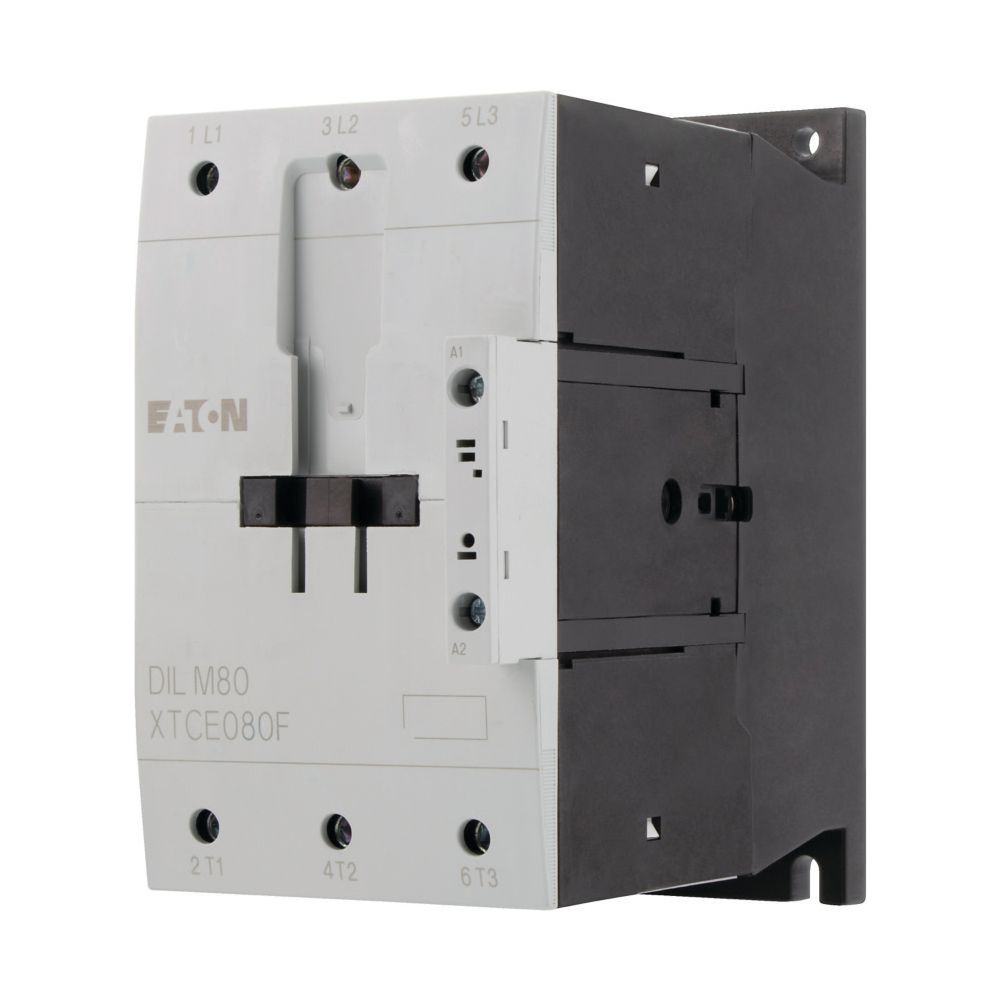

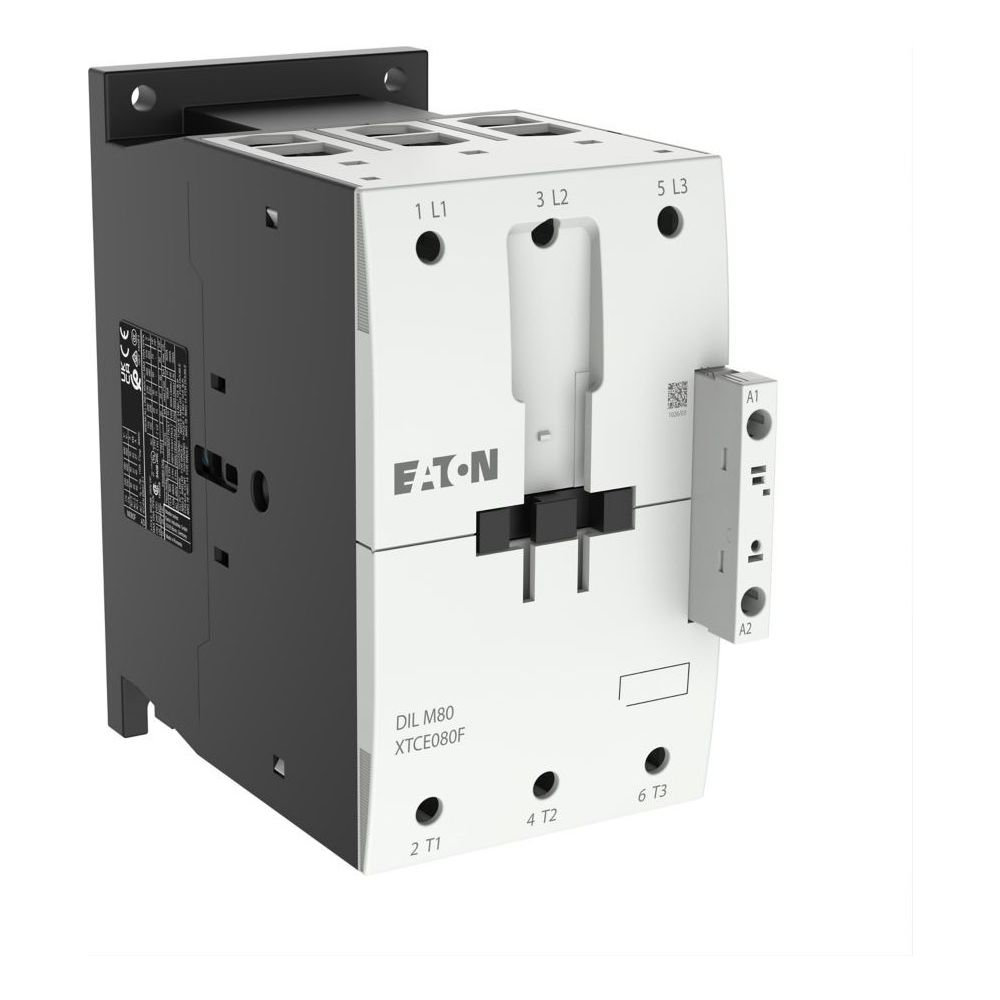

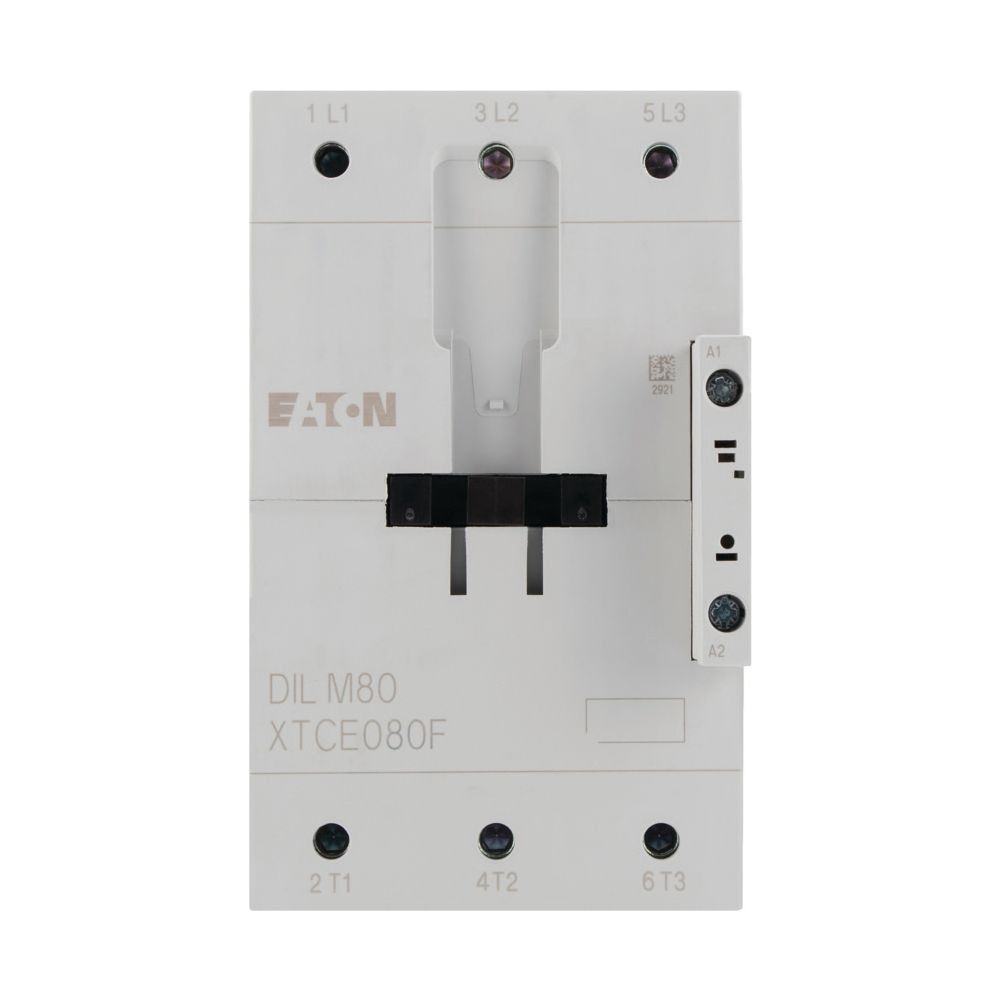

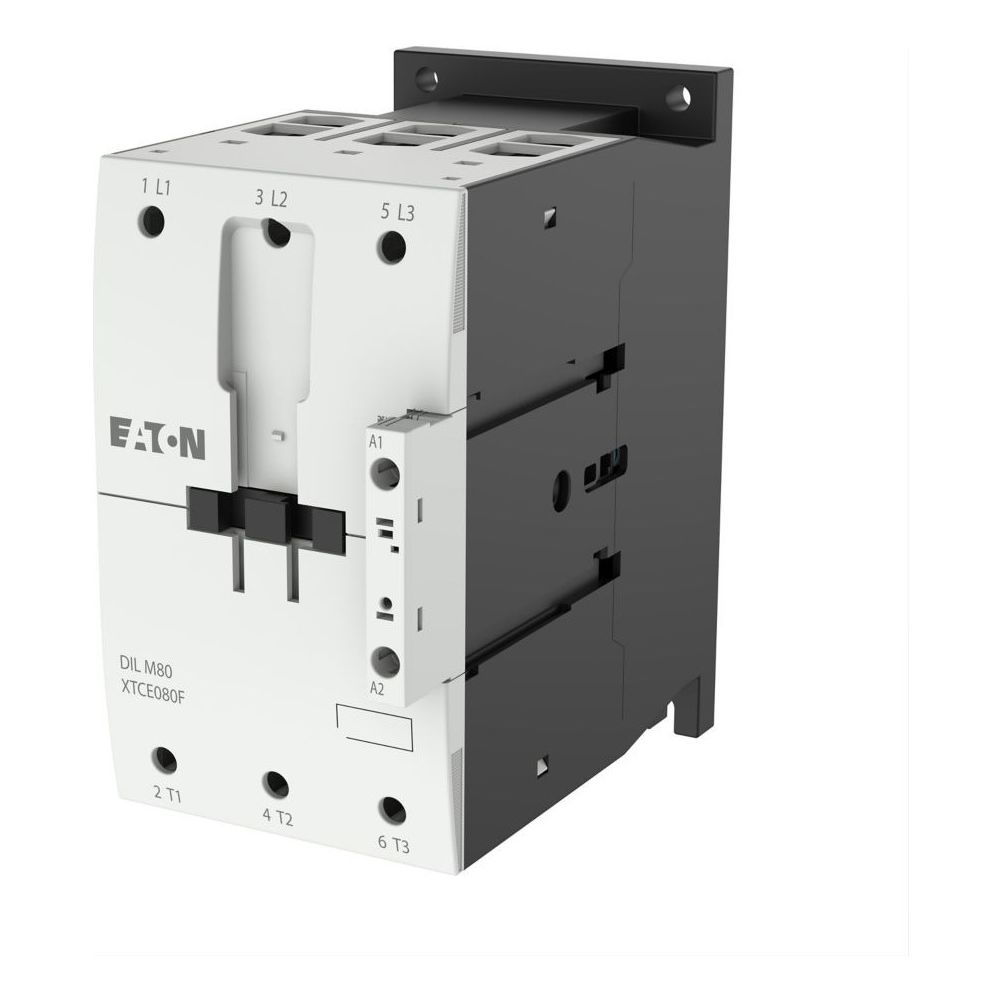

Eaton Leistungsschütz DILM80, 3-polig, 37kW, 230V/240V, Schraubklemmen, 170x90x160mm
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V eignet sich das Gerät für industrielle Anwendungen. Die Betätigung erfolgt über Wechselstrom, wobei das Schütz durch eine robuste Bauweise und die Anschlusstechnik mittels Schraubklemmen überzeugt.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert und bietet eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen. Die kompakte Bauform in der Rahmengröße FS4 ermöglicht eine effiziente Integration in Schaltschränke.
Zuverlässige Schalttechnik
Die Konstruktion ist auf Langlebigkeit ausgelegt. Mit einer Schutzart von IP00 und einem Verschmutzungsgrad von 3 erfüllt das Gerät Anforderungen für den professionellen Einsatz. Die Ansteuerung erfolgt über eine Spulenspannung von 230 V bei 50 Hz bzw. 240 V bei 60 Hz, was eine flexible Nutzung in verschiedenen Netzumgebungen ermöglicht. Die Schraubanschlüsse gewährleisten eine sichere Verbindung der Hauptstrombahnen.
Das Leistungsschütz bietet Betriebssicherheit für industrielle Motorensteuerungen. Mit einer Bemessungsleistung von 37 kW bei 400 V und einem Bemessungsbetriebsstrom von 80 A (AC-3) stellt es eine leistungsfähige Lösung für anspruchsvolle Schaltaufgaben dar. Die robuste Ausführung und die Kompatibilität mit IE3-Motoren machen es zu einer verlässlichen Komponente für den Schaltanlagenbau.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 37 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 80 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 40 A
- Spulenspannung: 230 V (50 Hz) / 240 V (60 Hz)
- Anschlusstechnik: Schraubklemmen
- Rahmengröße: FS4
- Breite: 90 mm
- Höhe: 170 mm
- Tiefe: 160 mm
Technische Daten
| Hersteller | Eaton |
| Anschlussklemmen | Schraubklemmen |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-239402 |
| Breite | 90 |
| EAN | 4015082394028 |
| EAN-13 | 4015082394028 |
| Einschaltdauer | 100 |
| Gewicht | 2,278 kg |
| Höhe | 170 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 80 |
| Ie bie AC-4, 400V | 40 |
| Leistungsaufnahme | 37 |
| Lichtbogenzeit | 15 |
| P bei AC-4, 400V | 20 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 160 |
| Produktbreite | 90 |
| Produktgewicht | 2,18 |
| Produkthöhe | 170 |
| Produktkategorie | Schütze |
| Rahmengröße | FS4 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 160 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 0,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
