Beschreibung

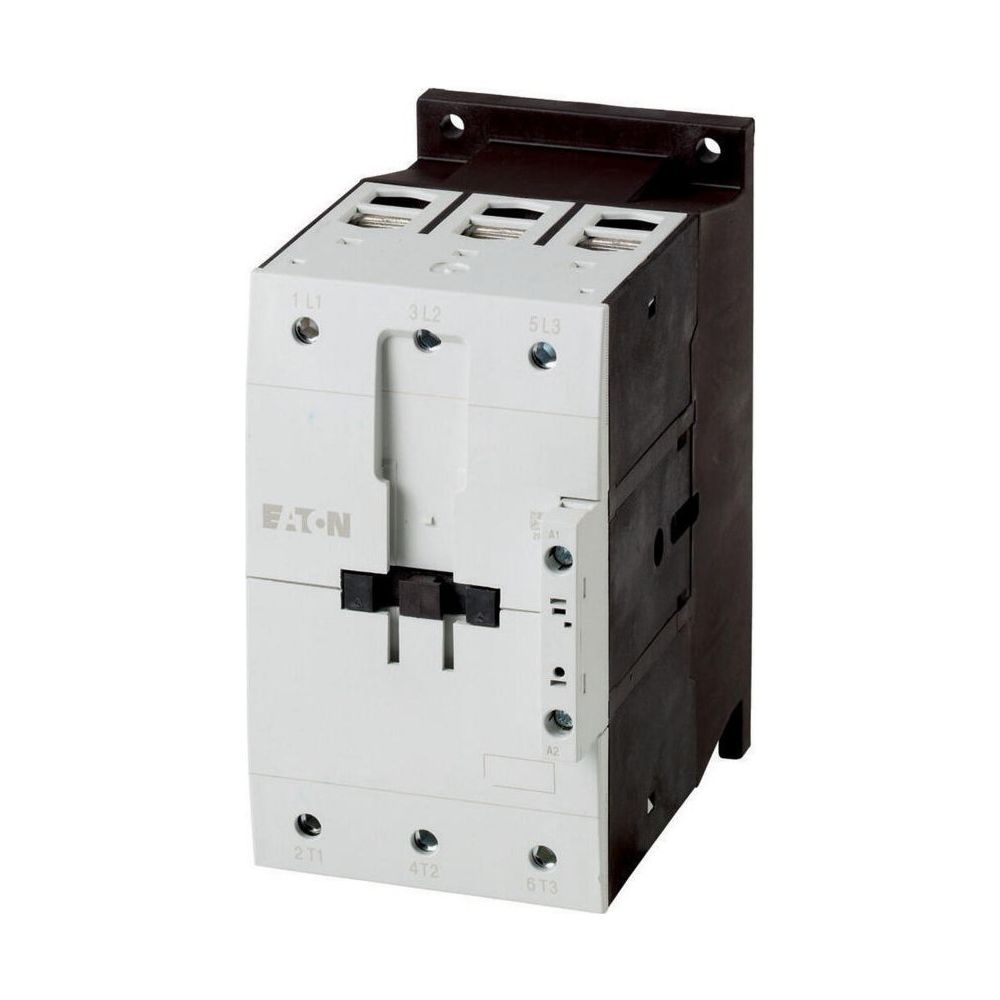

Eaton Leistungsschütz DILM DILM115(RAC240), 3-polig 55kW, Schraubklemmen
Das 3-polige Leistungsschütz aus der Moeller-Serie von Eaton ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 55 kW bei 400 V und einer Wechselstrombetätigung eignet sich das Gerät für industrielle Anwendungen und unterstützt Motoren der Effizienzklasse IE3.
Leistungsstarke Schalttechnik
Das Schütz ist für den Einsatz in den Gebrauchskategorien AC-1, AC-3 und AC-4 ausgelegt. Die Konstruktion ermöglicht ein sicheres Anlassen, Reversieren und Tippen von Käfigläufermotoren sowie den Betrieb von Widerstandsöfen. Die Installation erfolgt effizient über Schraubklemmen. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und bietet eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen.
Flexibler Betrieb
Die Betätigung erfolgt über eine Wechselspannung im Bereich von 190 bis 240 V bei 50/60 Hz. Das Schütz zeichnet sich durch eine kompakte Bauweise aus, die eine Integration in Schaltanlagen ermöglicht. Die Schutzart IP00 sowie die Eignung für eine Höhenlage von bis zu 2000 Metern unterstreichen die Eignung für vielfältige Einsatzumgebungen.
Das Leistungsschütz überzeugt durch eine Schaltleistung von 115 A bei AC-3 und 55 A bei AC-4. Mit einer Bemessungsbetriebsleistung von 55 kW bei 400 V bietet es die notwendige Kapazität für industrielle Motorsteuerungen. Die Kombination aus robuster Schraubanschlusstechnik, einer mechanischen Lebensdauer von 10 Millionen Schaltspielen und der Kompatibilität mit IE3-Motoren macht dieses 3-polige Schütz zu einer leistungsfähigen Komponente für moderne Schaltanlagen.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 55 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 115 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 55 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 28 kW
- Bemessungssteuerspeisespannung: 190 - 240 V AC
- Anschlusstechnik: Schraubklemmen
- Einschaltdauer: 100 %
- Breite: 90 mm
- Gewicht: 2,25 kg
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1.15 V AC x Uc |
| Artikelnummer | EATON-239548 |
| Breite | 90 |
| EAN | 4015082395483 |
| EAN-13 | 4015082395483 |
| Einschaltdauer | 100 |
| Gewicht | 2,348 kg |
| Höhe | 170 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 115 |
| Ie bie AC-4, 400V | 55 |
| Lichtbogenzeit | 15 |
| Modellcode | DILM115(RAC240) |
| P bei AC-4, 400V | 28 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 160 |
| Produktbreite | 90 |
| Produktgewicht | 2,25 |
| Produkthöhe | 170 |
| Produktkategorie | Schütze |
| Rahmengröße | FS4 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 190 |
| Spannungsart | Wechselstrom |
| Tiefe | 160 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 0,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
