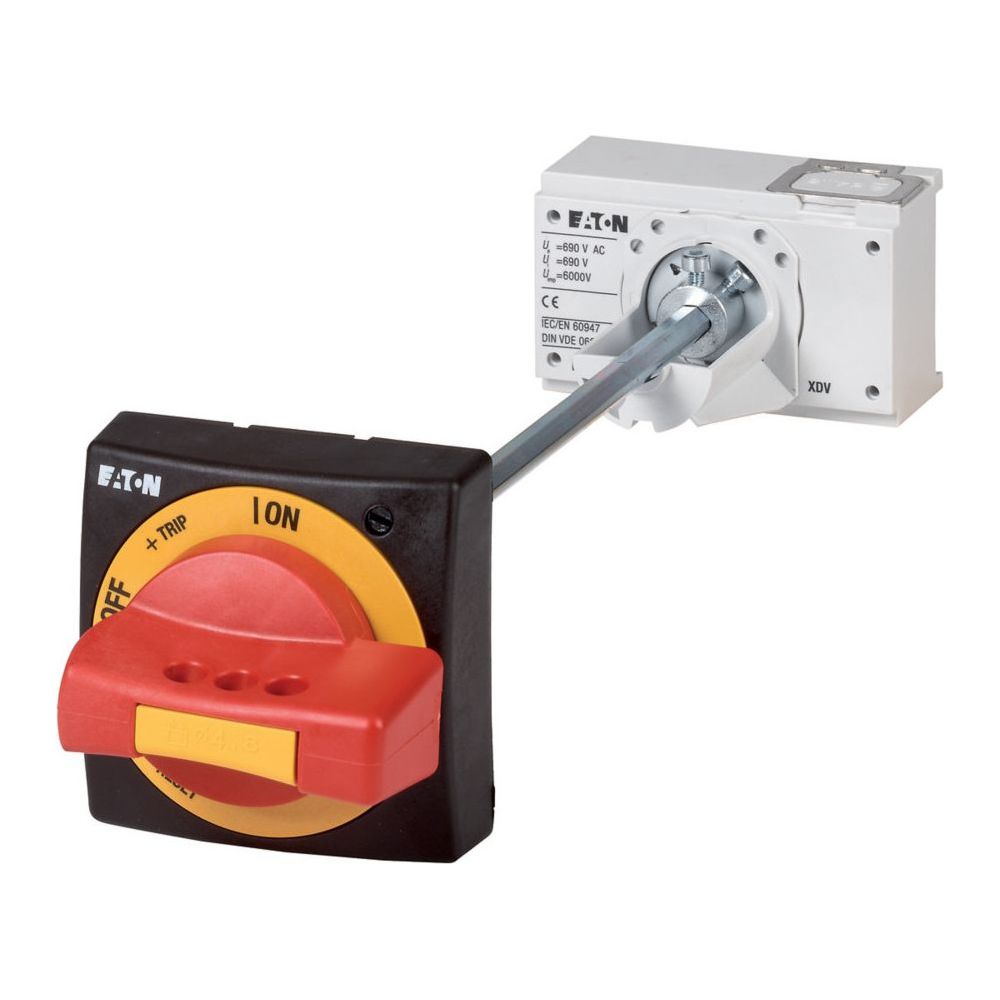

Eaton Türkupplungsdrehgriff NZM1 NZM1-XTVDVR, 190x90x75mm, Rot-Gelb

Der rot-gelbe Türkupplungsdrehgriff der Serie NZM von Eaton ermöglicht die sichere Bedienung von Kompaktleistungsschaltern durch eine geschlossene Bedienfeldtür. Das für NOT-AUS-Anwendungen konzipierte Bedienelement der Größe 1 zeichnet sich durch eine robuste Bauweise aus und unterstützt durch modulare Funktionsgruppen eine flexible Montage in Schaltanlagen.

Sicherheit und Bedienkomfort

Das Bedienelement verfügt über eine integrierte Türverriegelung, die ein Öffnen der Schaltschranktür im eingeschalteten Zustand verhindert. Zur Erhöhung der Arbeitssicherheit ist der Griff sowohl am Schalter als auch direkt am Drehgriff mit bis zu drei Vorhängeschlössern in der Nullstellung abschließbar. Die auffällige Farbgebung signalisiert die NOT-AUS-Funktion deutlich. Ein externes Warn- oder Typenschild lässt sich bei Bedarf einfach aufclipsen. Das Set wird komplett mit Drehantrieb und den notwendigen Kupplungsteilen geliefert, wobei für spezifische Einbautiefen eine zusätzliche Verlängerungswelle erforderlich ist.

Technische Daten

• Modellcode: NZM1-XTVDVR
• Rahmengröße: NZM1
• Farbe: Rot-Gelb
• Geeignet für NOT-AUS: Ja
• Schutzart (NEMA): 4X, 12
• Hängeschlossverriegelung: Ja
• Produktbreite: 90 mm
• Produkthöhe: 190 mm
• Produktlänge/Tiefe: 75 mm
• Produktgewicht: 0,632 kg

Dieser Türkupplungsdrehgriff bietet eine zuverlässige Lösung für die externe Steuerung von Leistungsschaltern und Lasttrennschaltern der Baureihen NZM1, PN1 und N1. Durch die Kombination aus robuster Schutzart und der umfassenden Abschließbarkeit mit bis zu drei Vorhängeschlössern unterstützt das Bauteil die Einhaltung hoher Sicherheitsstandards in industriellen Umgebungen. Die modulare Ausführung vereinfacht die Integration in bestehende Schaltanlagenkonzepte erheblich.
