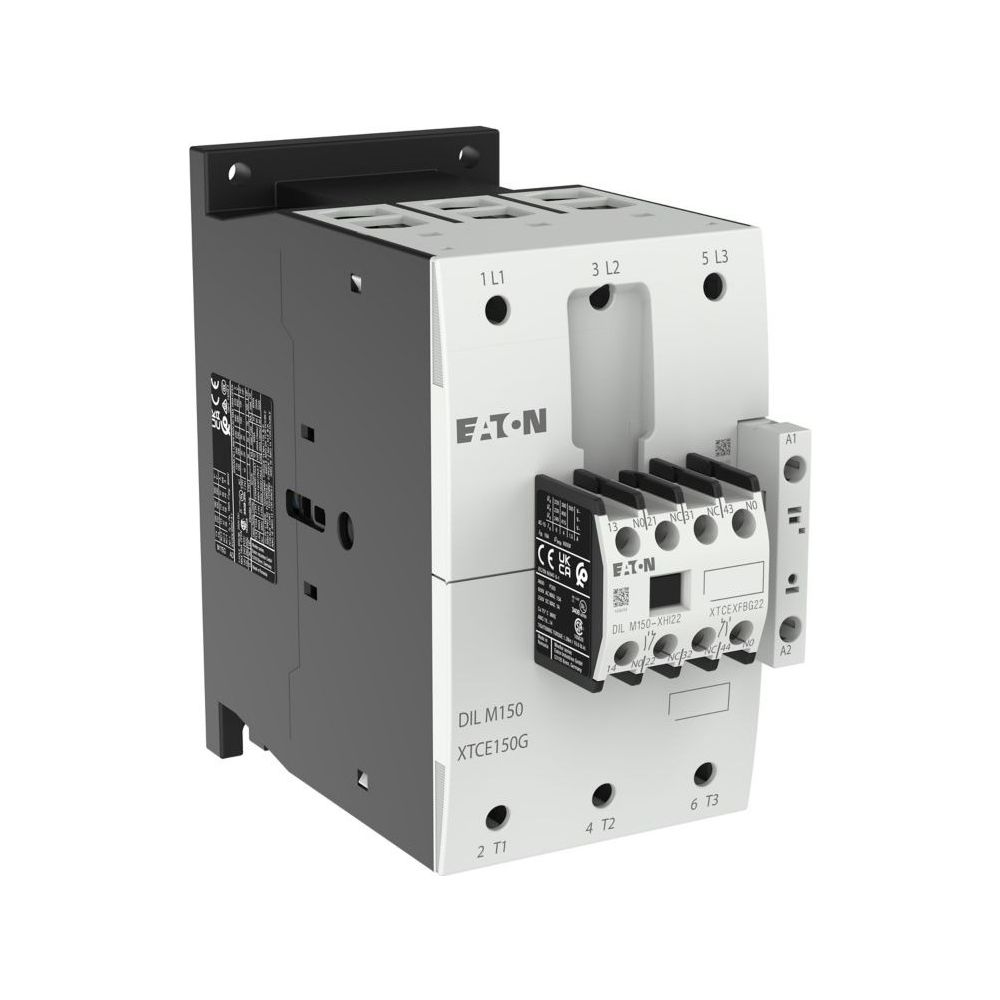

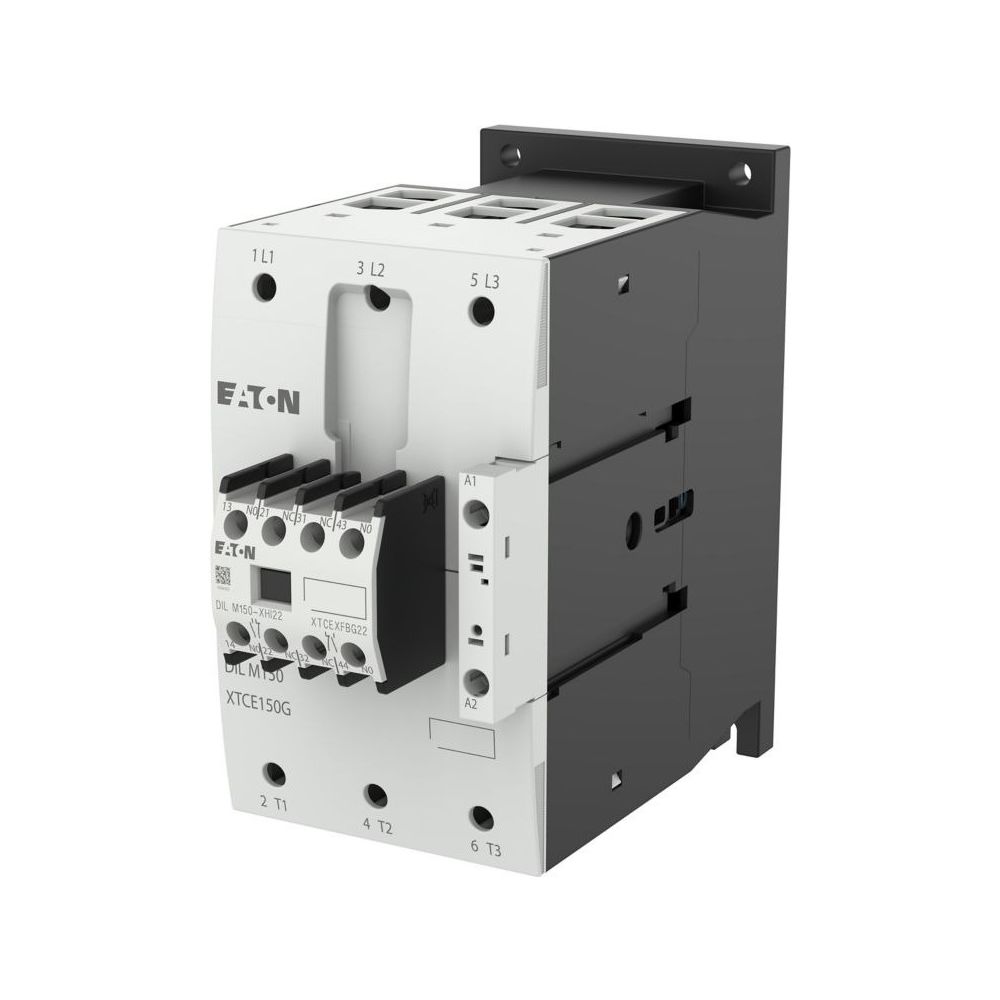

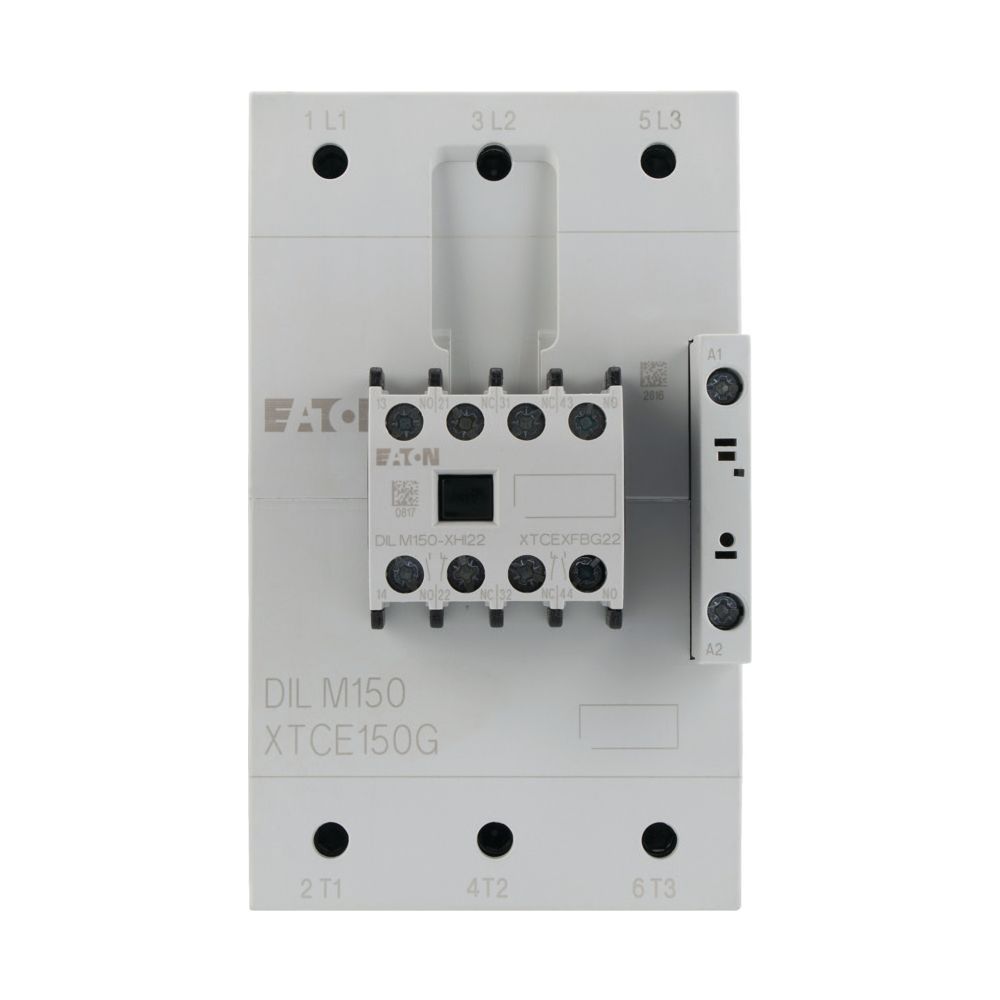

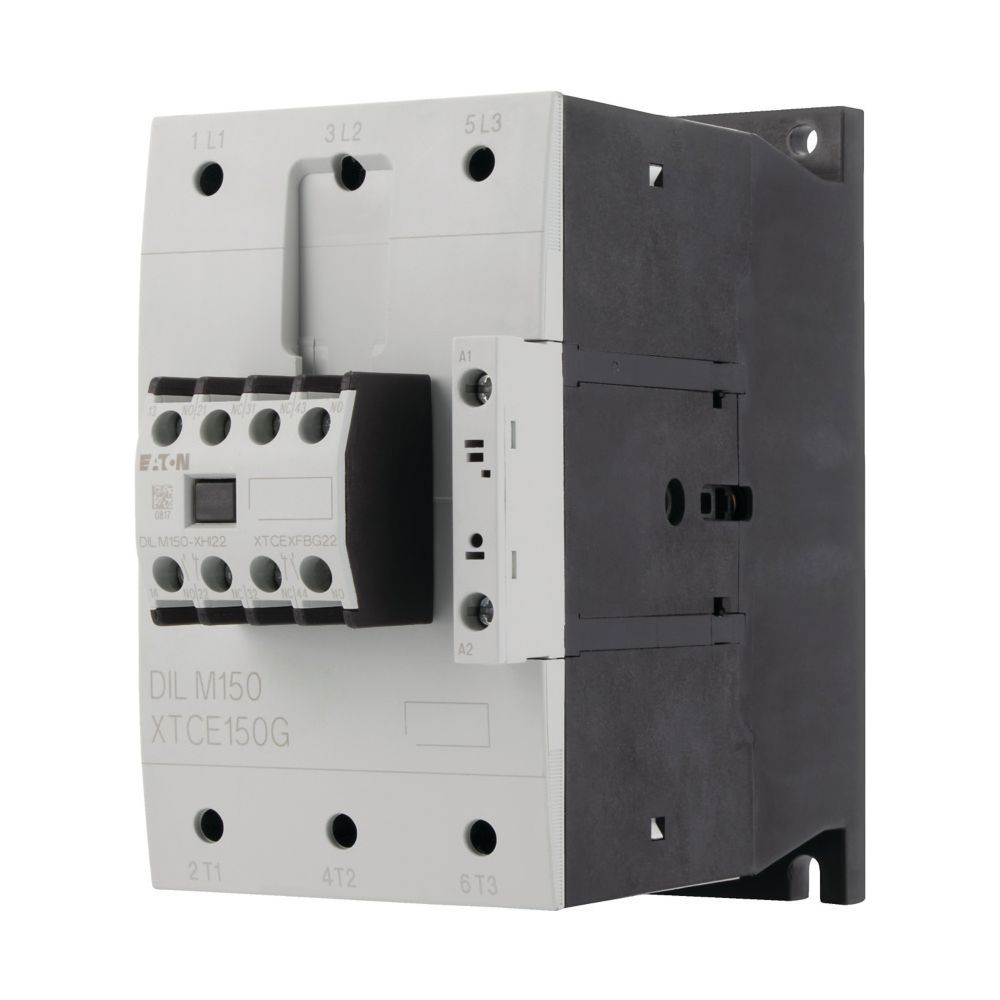

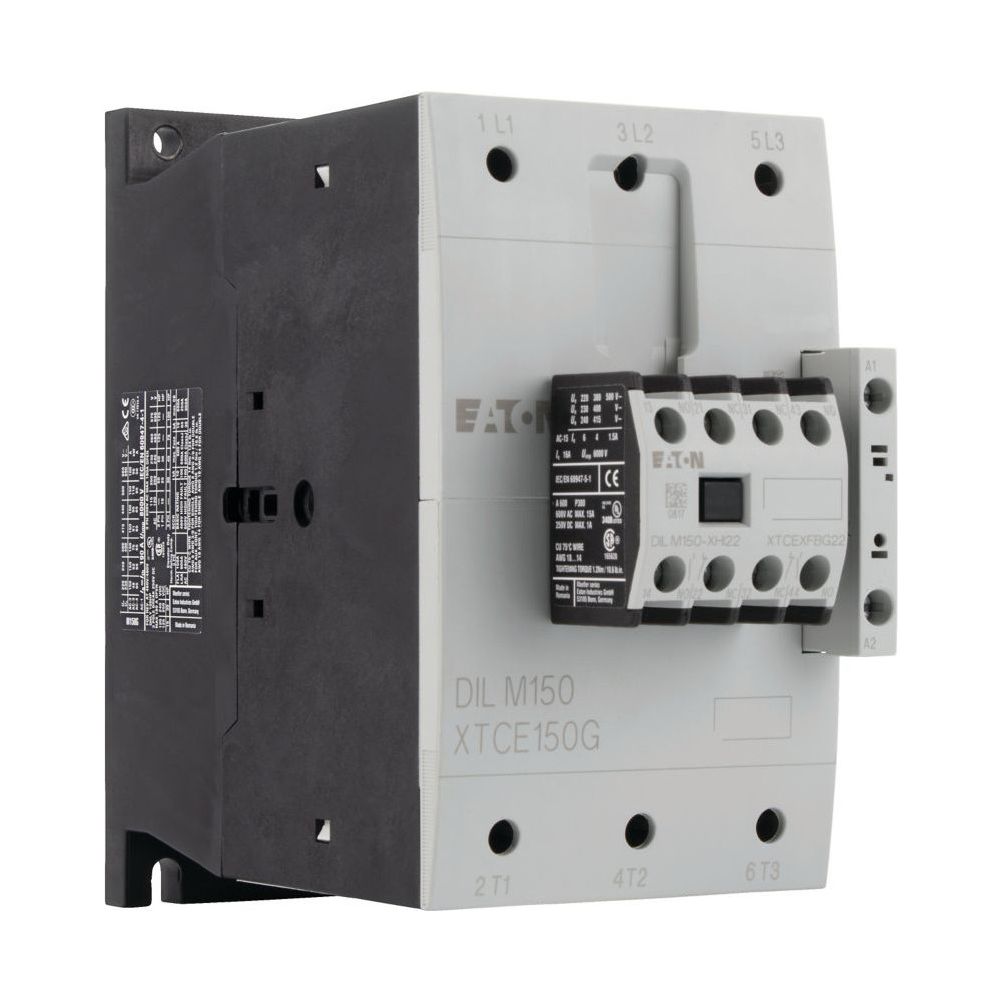

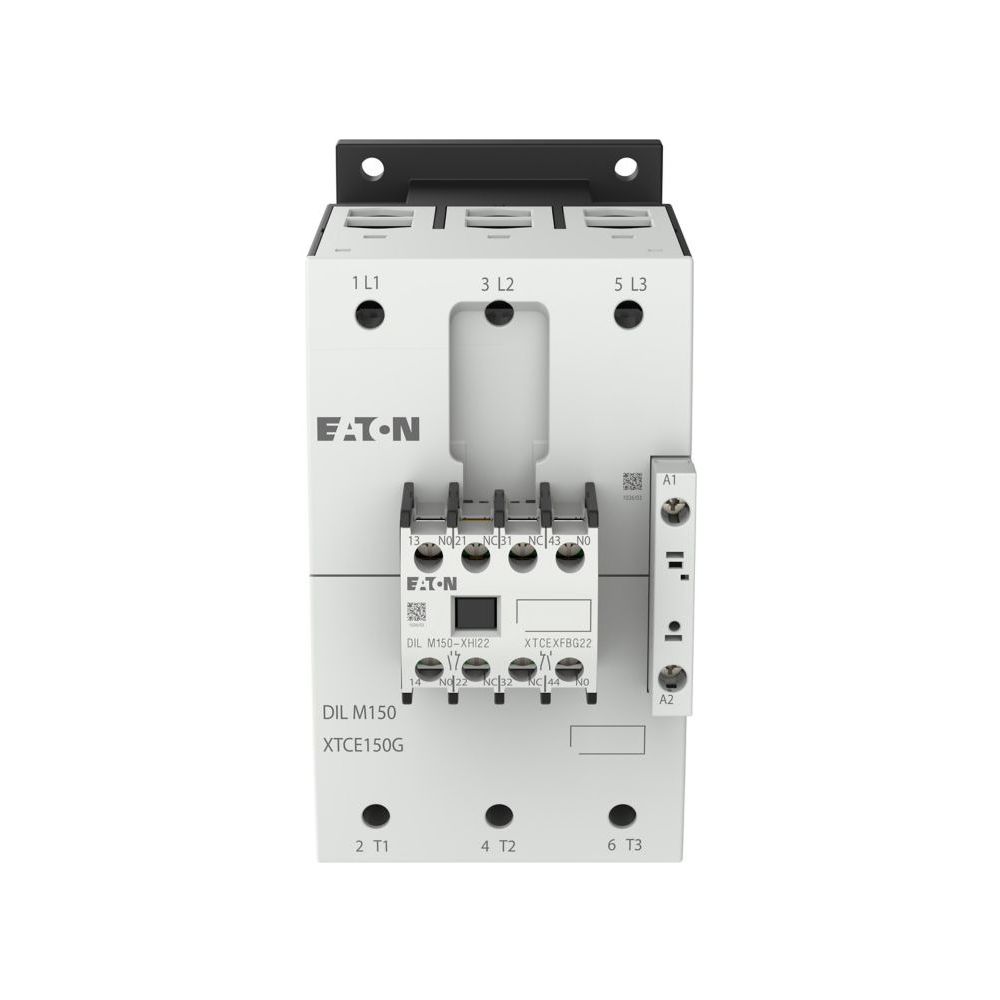

Eaton Leistungsschütz DILM DILM150-22(RAC240), 75kW, 150A, 3-polig, Schraubklemmen

Das Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V und einer 3-poligen Ausführung eignet sich das Gerät für industrielle Anwendungen, einschließlich Motoren der Effizienzklasse IE3. Die Betätigung erfolgt über Wechselstrom im Bereich von 190 bis 240 V bei 50/60 Hz.

Anschlusstechnik und Anwendung

Das Schütz ist für den Einsatz in verschiedenen Gebrauchskategorien ausgelegt, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Die Installation erfolgt über Schraubklemmen. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt, was einen dauerhaften Betrieb in Schaltanlagen ermöglicht. Die mechanische Lebensdauer beträgt 10 Millionen Schaltvorgänge.

Sicherheit und Kompatibilität

Das Design berücksichtigt Sicherheitsstandards und bietet eine Trennung zwischen den Kontakten sowie zwischen Spule und Kontakten. Dank der kompakten Bauweise lässt sich das Modul in Steuerungssysteme integrieren. Die Ausführung ist für eine maximale Höhenlage von 2000 Metern spezifiziert und erfüllt die Anforderungen an die Klimafestigkeit.

Dieses Schütz bietet eine Lösung für die Motorsteuerung in industriellen Umgebungen. Mit einem Bemessungsbetriebsstrom von 150 A bei AC-3 (400 V) und einer Wechselstrombetätigung stellt es eine Komponente für Schaltaufgaben dar. Die Montage mittels Schraubklemmen und die Eignung für IE3-Motoren ermöglichen den Einsatz im professionellen Schaltanlagenbau.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 75 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 150 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 65 A
• Spannungsart Betätigung: Wechselstrom (190 - 240 V)
• Polzahl: 3-polig
• Anschlusstechnik: Schraubklemmen
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Einschaltdauer: 100 %
• Schutzart: IP00
• Gewicht: 2,31 kg
