Beschreibung

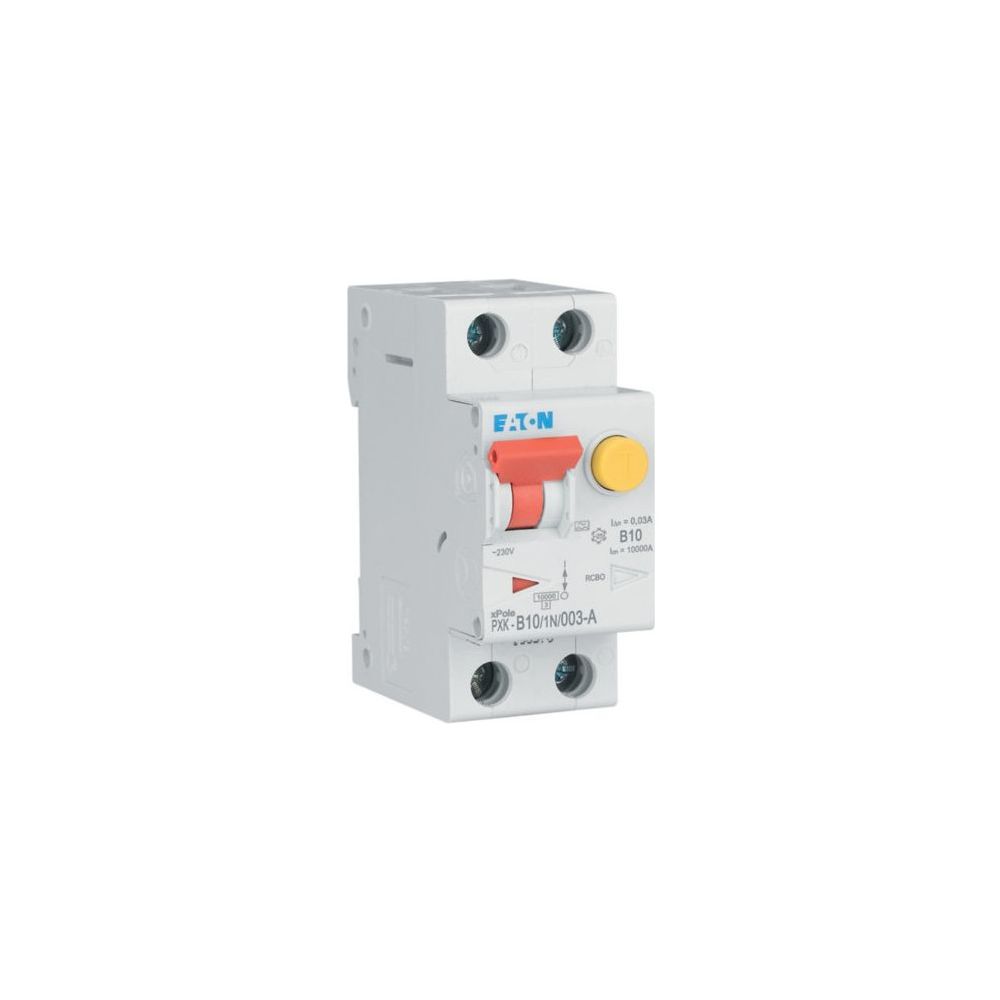

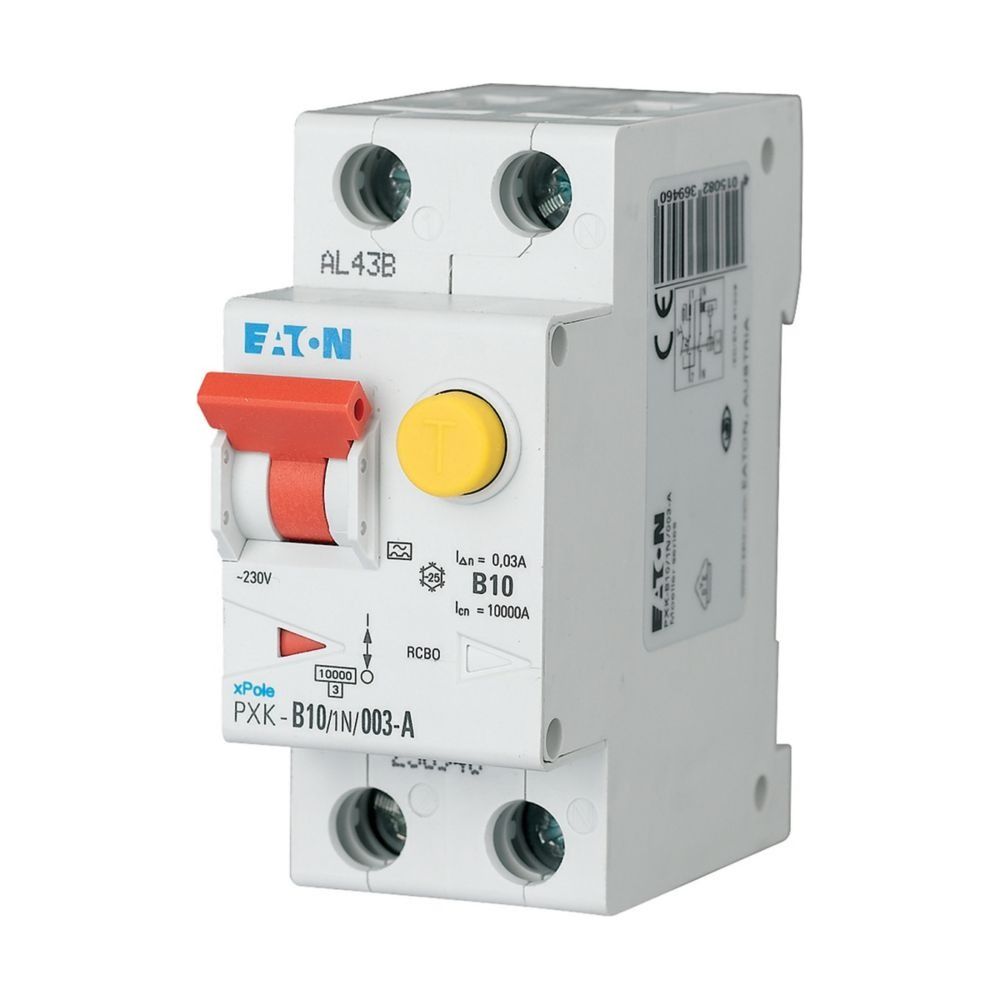

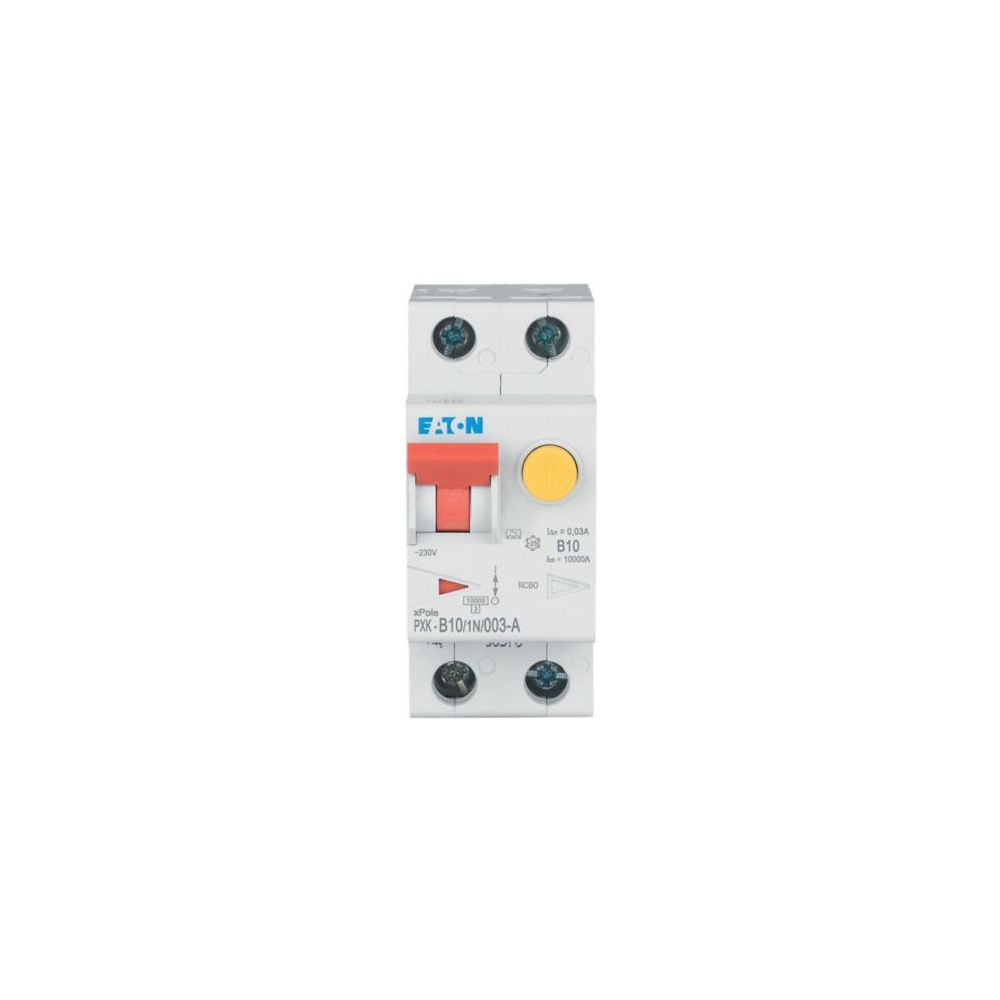

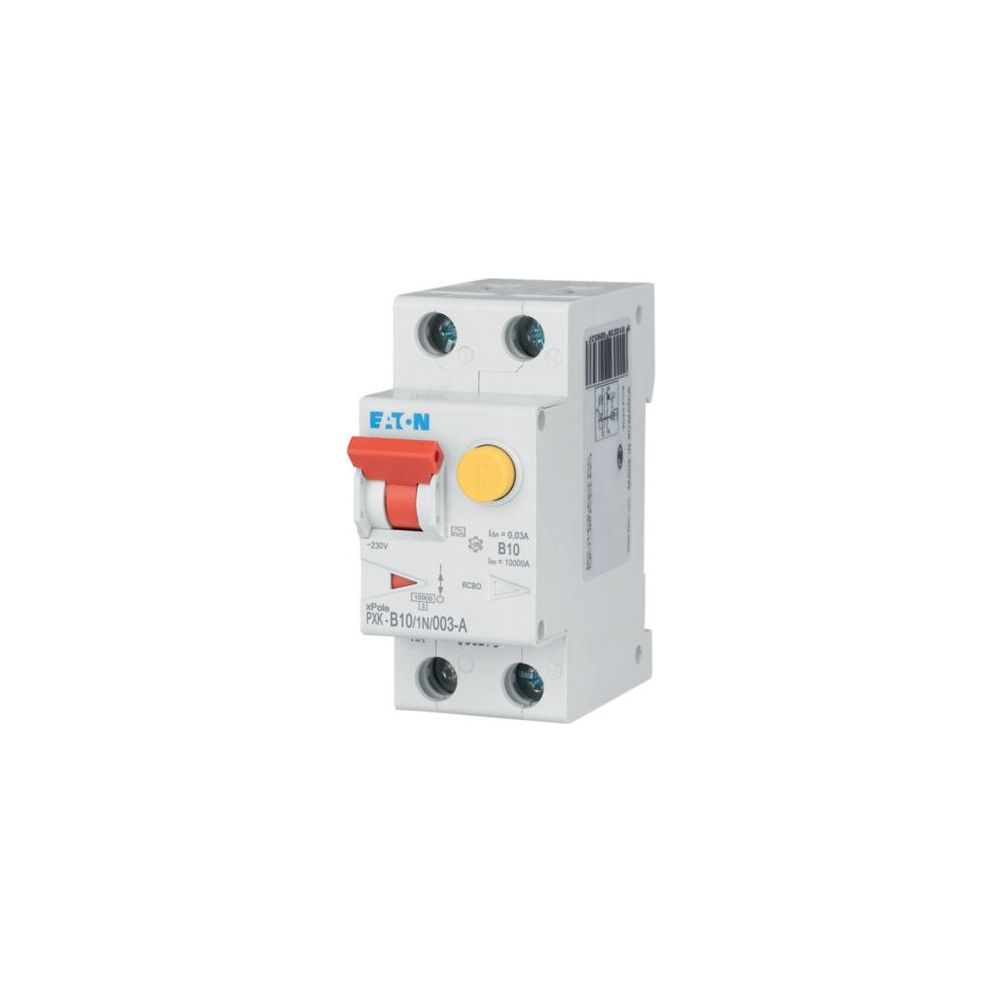

Eaton FI/LS-Schalter xPole PXK-B10/1N/003-A, 10A, 30mA, 1+N-polig, B-Charakteristik, Typ A
Der RCBO aus der xPole-Serie von Eaton Moeller kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät. Diese FI/LS-Schalterkombination bietet mit einer Auslösecharakteristik B und einem Bemessungsstrom von 10 A eine zuverlässige Absicherung für Wohn- und Gewerbeanwendungen. Das Gerät ist für die Montage auf DIN-Schienen konzipiert und verfügt über einen mitschaltenden Neutralleiter.
Funktionsweise und Sicherheit
Die Schutzeinrichtung arbeitet mit einer Bemessungsspannung von 240 V bei einer Frequenz von 50 Hz. Der Fehlerstrom-Typ A sorgt für eine präzise Auslösung bei einem Bemessungsfehlerstrom von 0,03 A. Dank der Energiebegrenzungsklasse 3 und einem Bemessungsschaltvermögen von 10 kA nach EN 61009-1 bietet das System eine hohe Betriebssicherheit. Die Kontaktstellungsanzeige ermöglicht eine schnelle visuelle Kontrolle des Schaltzustands, während die Klemmen mit Hintersteckerschutz für eine sichere Installation sorgen.
Montage und Flexibilität
Das Modell ist für den Einbau auf DIN-Schienen optimiert und kann bei Bedarf aus einem bestehenden Verschienungsverband ausgebaut werden. Mit einer Breite von 2 Teilungseinheiten ist das Gerät platzsparend im Verteiler unterzubringen. Die Zulassung für den Einbau im oberen Anschlussraum von Zählerfeldern erweitert die Einsatzmöglichkeiten in modernen Elektroinstallationen zusätzlich.
Durch die Kombination von Fehlerstromschutz und Überlastschutz in einem Gehäuse wird die Anlagensicherheit effizient erhöht. Mit einem Bemessungsstrom von 10 A, einer Auslösecharakteristik B und einem Bemessungsfehlerstrom von 0,03 A deckt dieser RCBO die Anforderungen für den Schutz von Stromkreisen in Wohn- und Zweckbauten ab. Die robuste Bauweise und die einfache Montage auf DIN-Schienen machen das Gerät zu einer zuverlässigen Komponente für die Elektroverteilung.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsfehlerstrom: 0,03 A
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A
- Bemessungsspannung: 240 V
- Bemessungsschaltvermögen: 10 kA
- Polzahl: 2
- Breite in Teilungseinheiten: 2
- Montageart: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-236946 |
| Bemessungsspannung | 240 |
| Bemessungsstrom | 10 |
| EAN | 4015082369460 |
| EAN-13 | 4015082369460 |
| Einbautiefe | 69,5 |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,206 kg |
| Modellcode | PXK-B10 / 1N / 003- |
| Montageart | DIN-Schiene |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 35 |
| Produktgewicht | 0,192 |
| Produkthöhe | 75 |
| Schutzart (IP) | IP20 |
| Spannung | 240 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0,25 |
| Strom | 10 |
| TE | 2 |
| Unterputzmontage | Nein |
| Verschmutzungsgrad | 2 |
| Zertifikat(e) | CE |
| WEEE-Nr. | 92318050 |
