Beschreibung

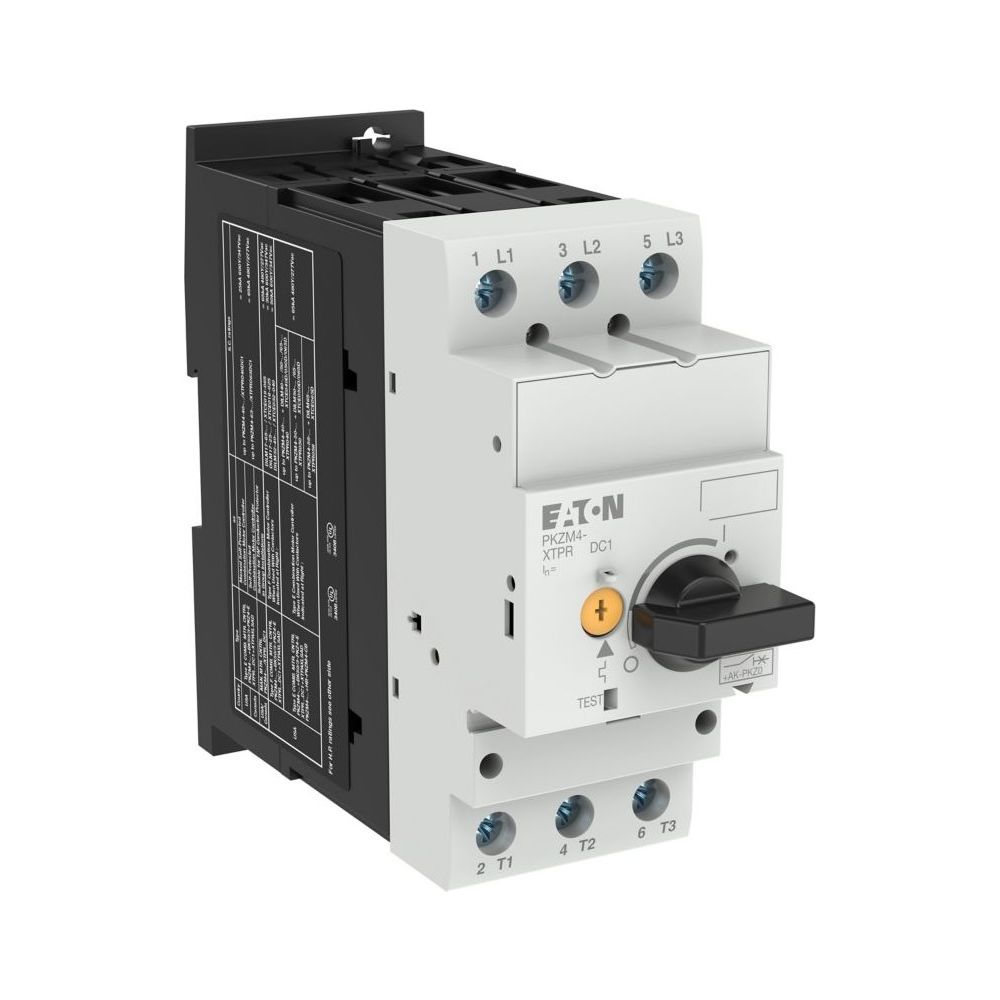

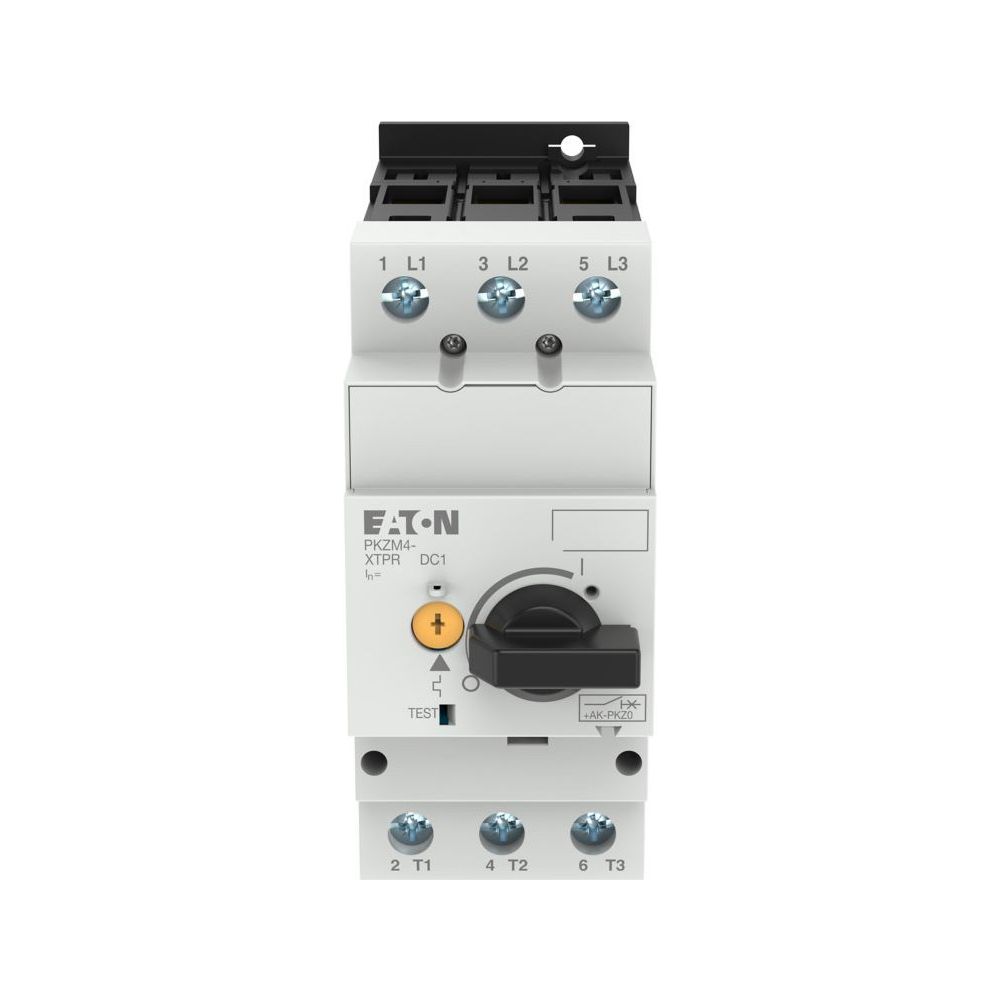

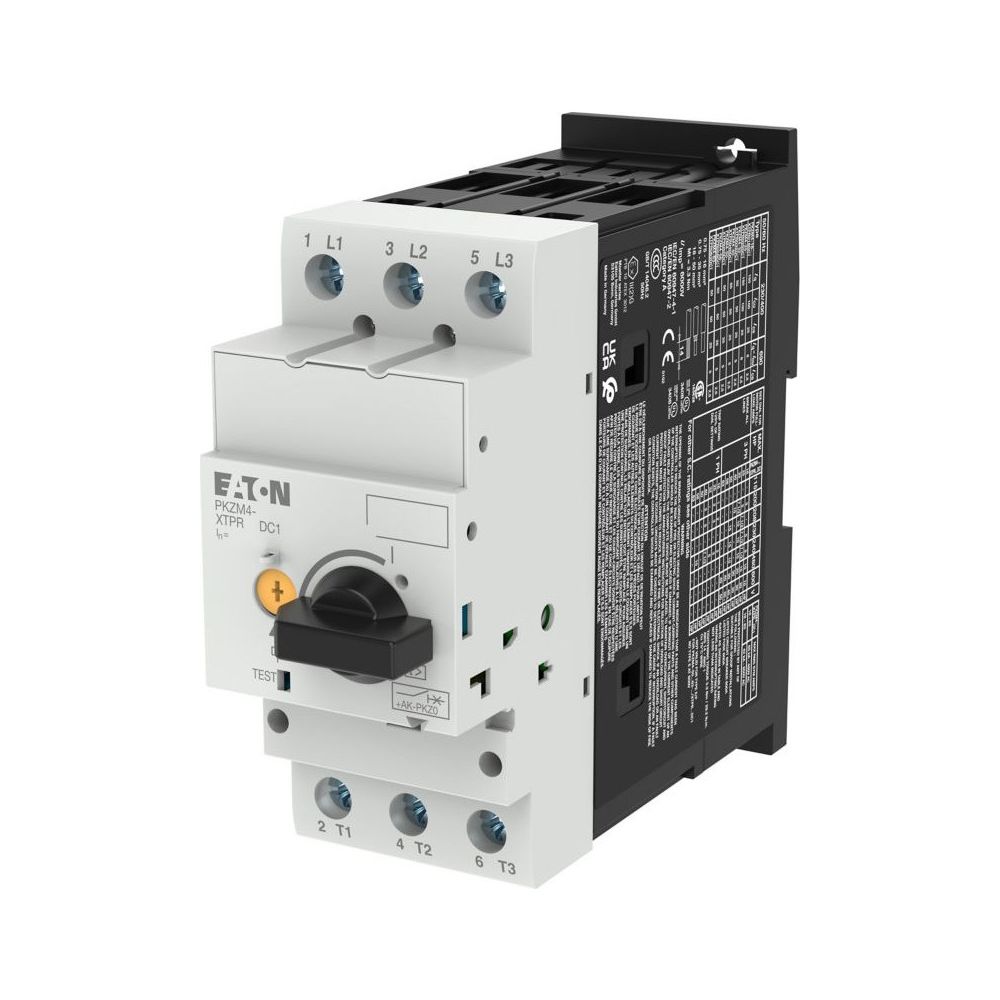

Eaton Motorschutzschalter PKZM4 PKZM4-32, 24-32A, Schraubklemmen, IP20
Der Motorschutzschalter aus der Eaton Moeller Serie PKZM4 ist ein 3-poliges Schaltgerät für den Schutz von Motoren und Anlagen. Mit einer einstellbaren Überlastauslösung von 24 bis 32 A und einer thermomagnetischen Auslösetechnik eignet sich das Gerät für industrielle Anwendungen, einschließlich Motoren der Effizienzklasse IE3. Die Montage erfolgt flexibel durch Aufschnappen auf Hutschienen nach EN 50022.
Funktionsweise und Sicherheit
Das Gerät verfügt über einen fest eingestellten, unverzögerten Kurzschlussauslöser und bietet eine hohe Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1. Die Bedienung erfolgt über einen Drehknopf, der eine klare Schaltanzeige für die Zustände Ein, Aus und Ausgelöst bietet. Die fingersichere Ausführung nach VDE 0106 T. 100 unterstützt den Anwenderschutz im Betrieb.
Installation und Anschluss
Die elektrische Anbindung erfolgt über Schraubklemmen, die eine sichere Kontaktierung der Hauptleiter ermöglichen. Das Gerät ist als Einbaugerät konzipiert und zeichnet sich durch eine kompakte Bauform aus, die eine effiziente Platznutzung im Schaltschrank erlaubt. Die Schutzart des Gerätes beträgt IP20, während die Anschlussklemmen in IP00 ausgeführt sind.
Dieser Motorschutzschalter bietet mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsdauerstrom von 32 A eine solide Basis für den Anlagenschutz. Mit einer elektrischen und mechanischen Lebensdauer von 30.000 Schaltvorgängen ist das Gerät auf Langlebigkeit ausgelegt. Die Kombination aus präziser Überlastüberwachung und einer Kurzschlussfestigkeit von 50 kA bei 400 V macht es zu einer zuverlässigen Komponente für professionelle Motorstarter-Lösungen.
Technische Daten
- Bemessungsdauerstrom: 32 A
- Überlastauslöser Einstellbereich: 24 - 32 A
- Bemessungsbetriebsspannung: 690 V
- Kurzschlussausschaltvermögen (400 V): 50 kA
- Bemessungsbetriebsleistung (400 V): 15 kW
- Polzahl: 3-polig
- Auslösetechnik: thermomagnetisch
- Schutzart: IP20 (Gerät) / IP00 (Anschlussklemmen)
- Anschlussart: Schraubklemmen
- Gewicht: 1,136 kg
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-222353 |
| Auslösetechnik | thermomagnetisch |
| Betätigertyp | Drehknopf |
| Breite | 55 |
| EAN | 4015082223533 |
| EAN-13 | 4015082223533 |
| Gewicht | 1,2 kg |
| Höhe | 140 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom Icu | 50 |
| Modellcode | PKZM4-32 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 160 |
| Produktbreite | 55 |
| Produktgewicht | 1,136 |
| Produkthöhe | 140 |
| Produktkategorie | Motorschutzschalter |
| Schalthäufigkeit | 40 Schaltspiele / h |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 160 |
| Verlustleistung | 18 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
