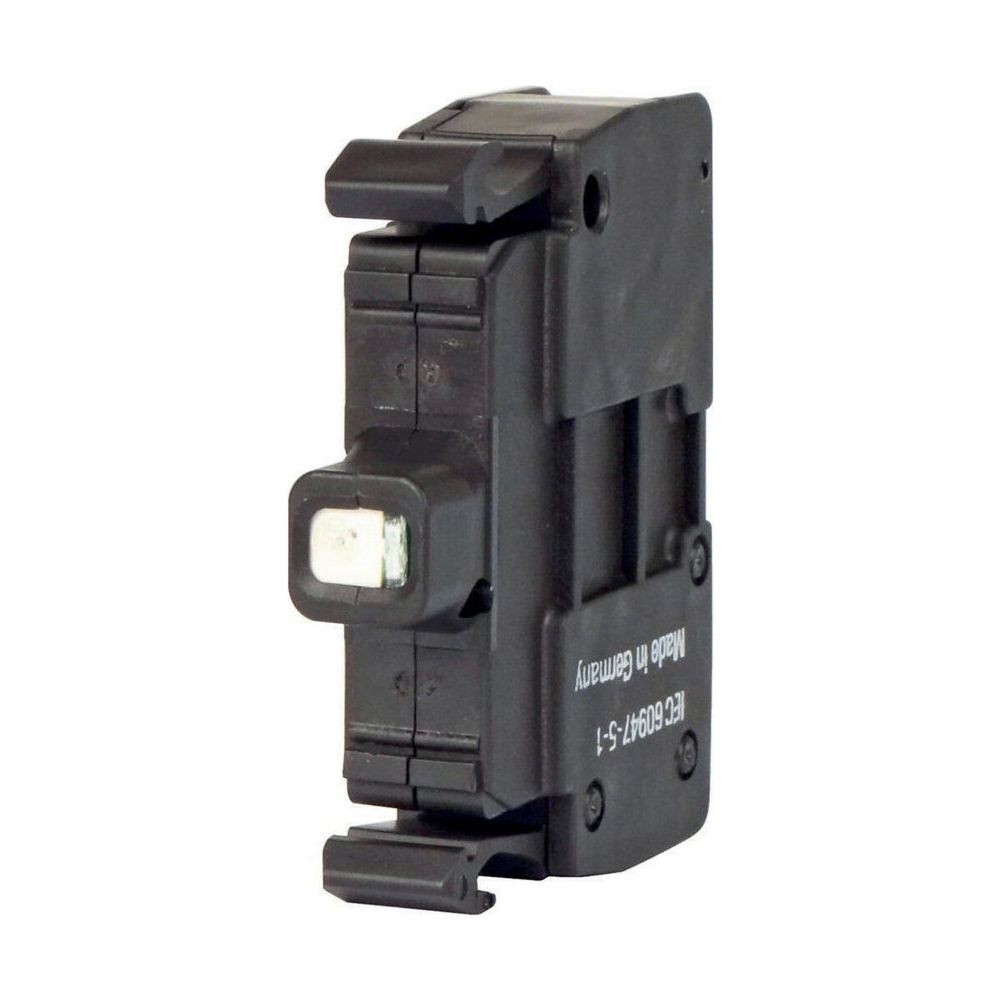

Eaton LED-Element M22 M22-CLED230-W, 85-264V AC, Federzuganschluss, Weiß

Das LED-Element der Eaton Moeller Serie M22 dient als Signaleinheit für industrielle Steuerungsanwendungen. Es zeichnet sich durch eine weiße Lichtfarbe sowie eine effiziente Frontbefestigung aus und ist für den Betrieb mit Wechselstrom ausgelegt.

Funktion und Montage

Das Leuchtelement ist für die Integration in Schaltanlagen konzipiert. Die Montage erfolgt direkt über eine Frontbefestigung, wobei der elektrische Anschluss mittels Federzugklemme realisiert wird. Diese Anschlusstechnik ermöglicht eine schnelle Verdrahtung. Das Bauteil ist für eine beliebige Einbaulage geeignet und entspricht der Schutzart IP20, was den Einsatz in geschützten Umgebungen innerhalb von Gehäusen unterstützt.

Technische Spezifikationen

Das Element arbeitet mit einer Bemessungsbetriebsspannung von 85 bis 264 V AC bei einer Frequenz von 50 oder 60 Hz. Die Leistungsaufnahme beträgt maximal 0,33 W bei 230 V, während der Bemessungsbetriebsstrom zwischen 5 und 15 mA liegt. Mit einer Lebensdauer von 100.000 Stunden bei 25 °C bietet das Modul eine hohe Betriebssicherheit für dauerhafte Signalisierungsaufgaben. Die kompakte Bauweise mit Abmessungen von 39 mm x 10 mm x 39 mm erlaubt eine platzsparende Installation in Schalttafeln.

Technische Daten

• Bemessungsbetriebsspannung: 85 - 264 V AC
• Leistungsaufnahme: 0,33 W
• Bemessungsbetriebsstrom: 5 - 15 mA
• Anschlussart: Federzugklemme
• Schutzart: IP20
• Lichtfarbe: Weiß
• Lebensdauer: 100.000 h
• Einbaulage: Beliebig
• Breite: 10 mm
• Höhe: 39 mm

Durch die integrierte LED-Technik wird eine effiziente Signalisierung erreicht, wobei das Gerät ohne externen Trafo betrieben wird. Die robuste Ausführung stellt die Funktion in anspruchsvollen Schaltumgebungen sicher. Mit einer Leistungsaufnahme von maximal 0,33 W und einer Bemessungsbetriebsspannung von 85 bis 264 V AC ist das Element eine zuverlässige Komponente für die moderne Steuerungstechnik.
