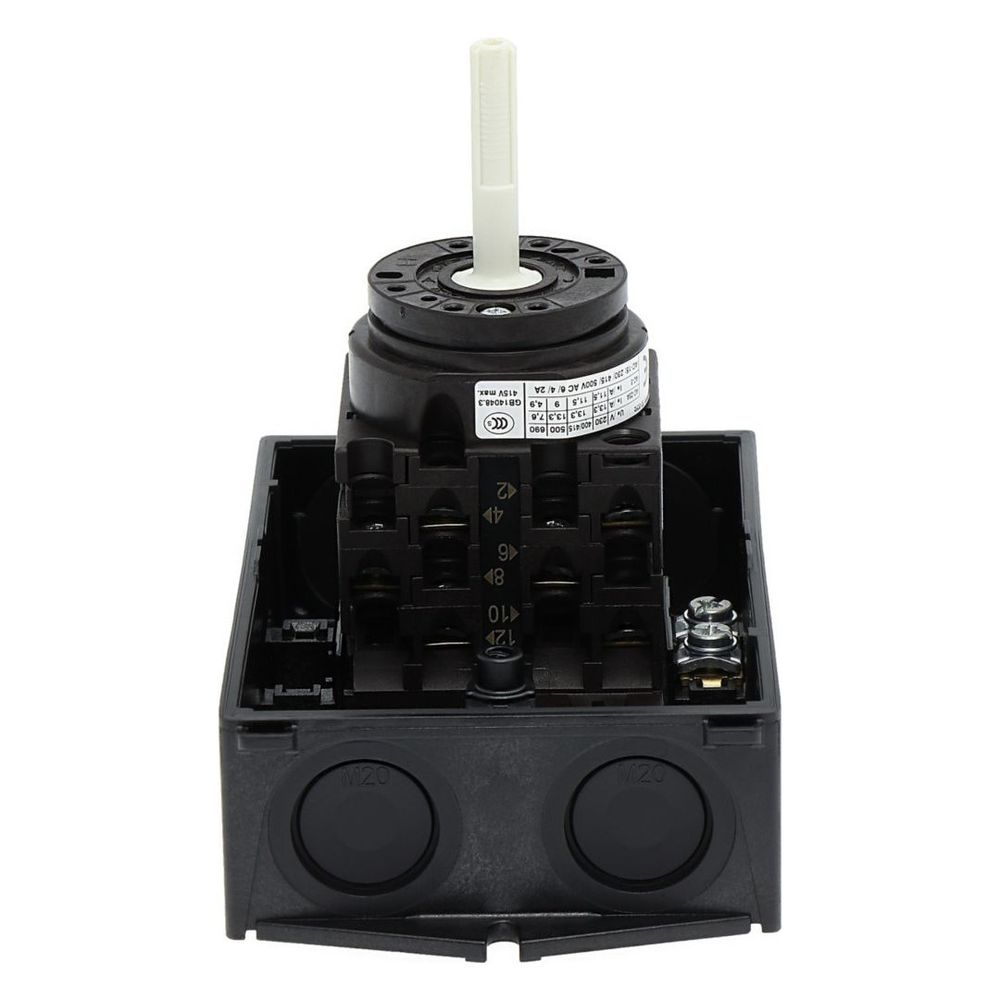

Eaton Hauptschalter T0 T0-3-8342/I1/SVB, 20A, 5,5kW, 6-polig, Grau

Dieser 6-polige Hauptschalter der Eaton Moeller Serie T0 ist als robustes Komplettgerät im Gehäuse für die Aufputzmontage konzipiert. Er dient als zuverlässige NOT-AUS-Einrichtung sowie als Wartungs- und Reparaturschalter. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsdauerstrom von 20 A ermöglicht das Gerät eine sichere Trennung von Stromkreisen.

Sicherheit und Bedienung

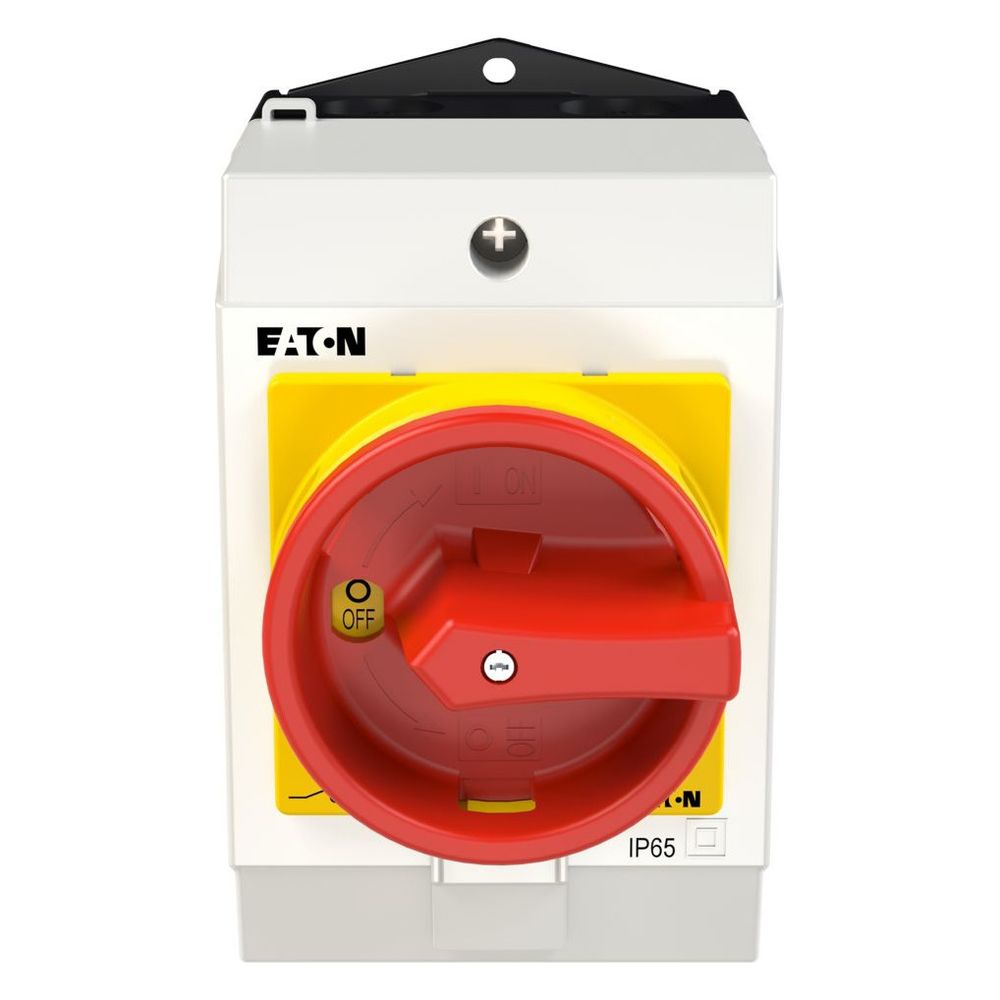

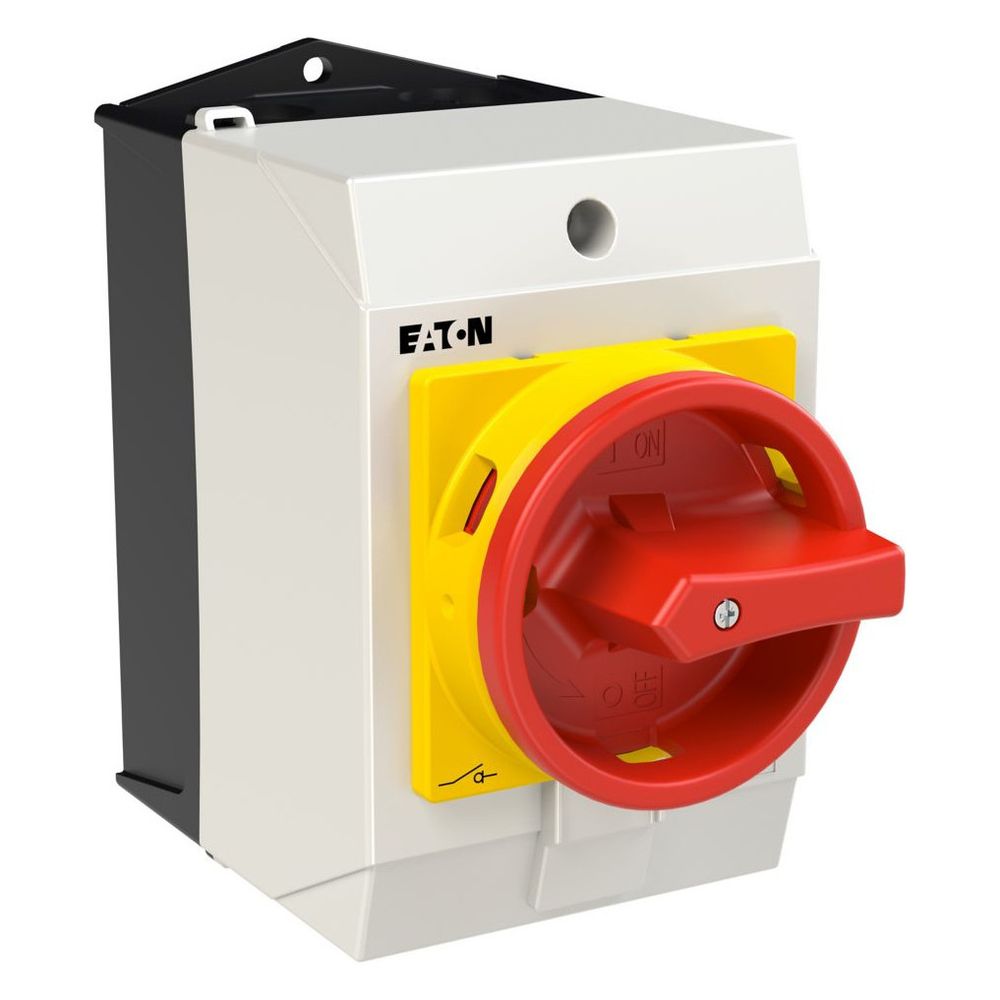

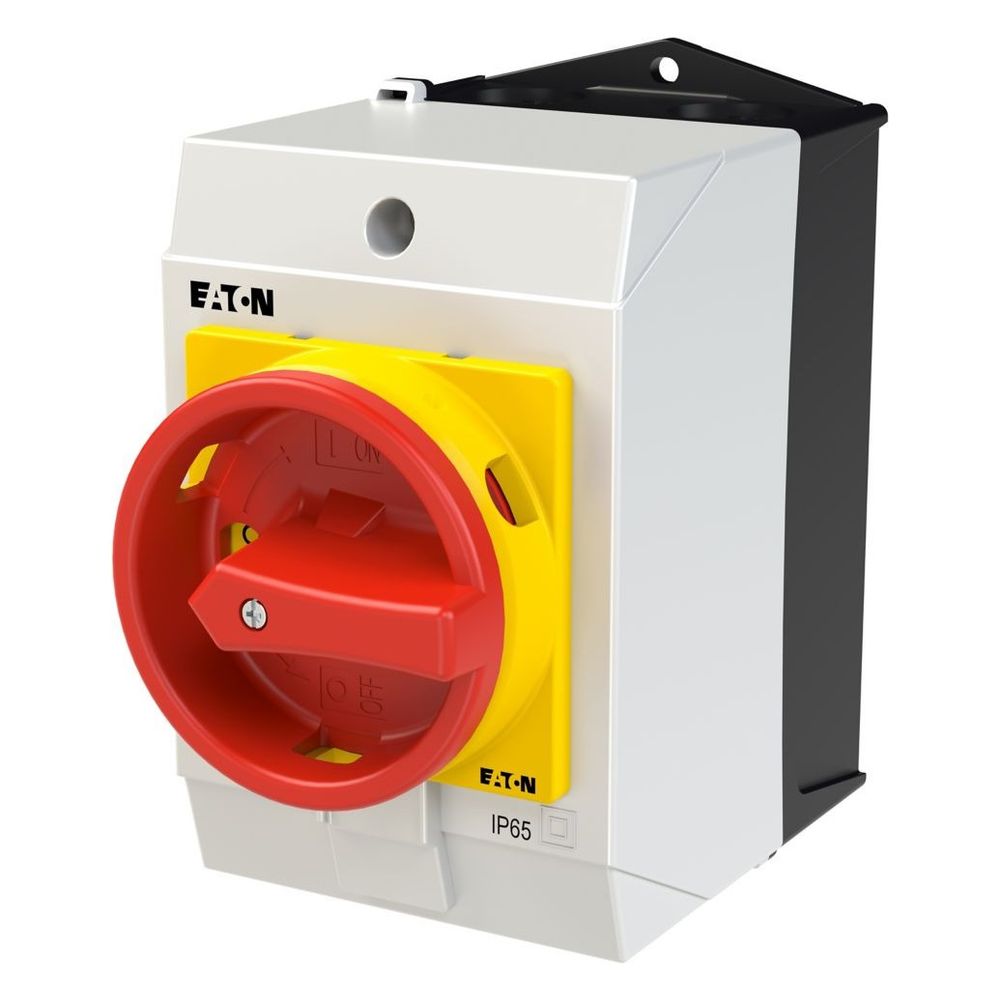

Der Schalter verfügt über einen roten Drehgriff in Kombination mit einem gelben Sperrkranz, der eine klare optische Kennzeichnung der NOT-AUS-Funktion bietet. Zur Erhöhung der Arbeitssicherheit ist das Betätigungselement in der 0-Stellung verriegelbar, wodurch ein unbefugtes Wiedereinschalten während Wartungsarbeiten verhindert wird. Die mechanische Lebensdauer ist auf 400.000 Schaltvorgänge ausgelegt.

Montage und Anschluss

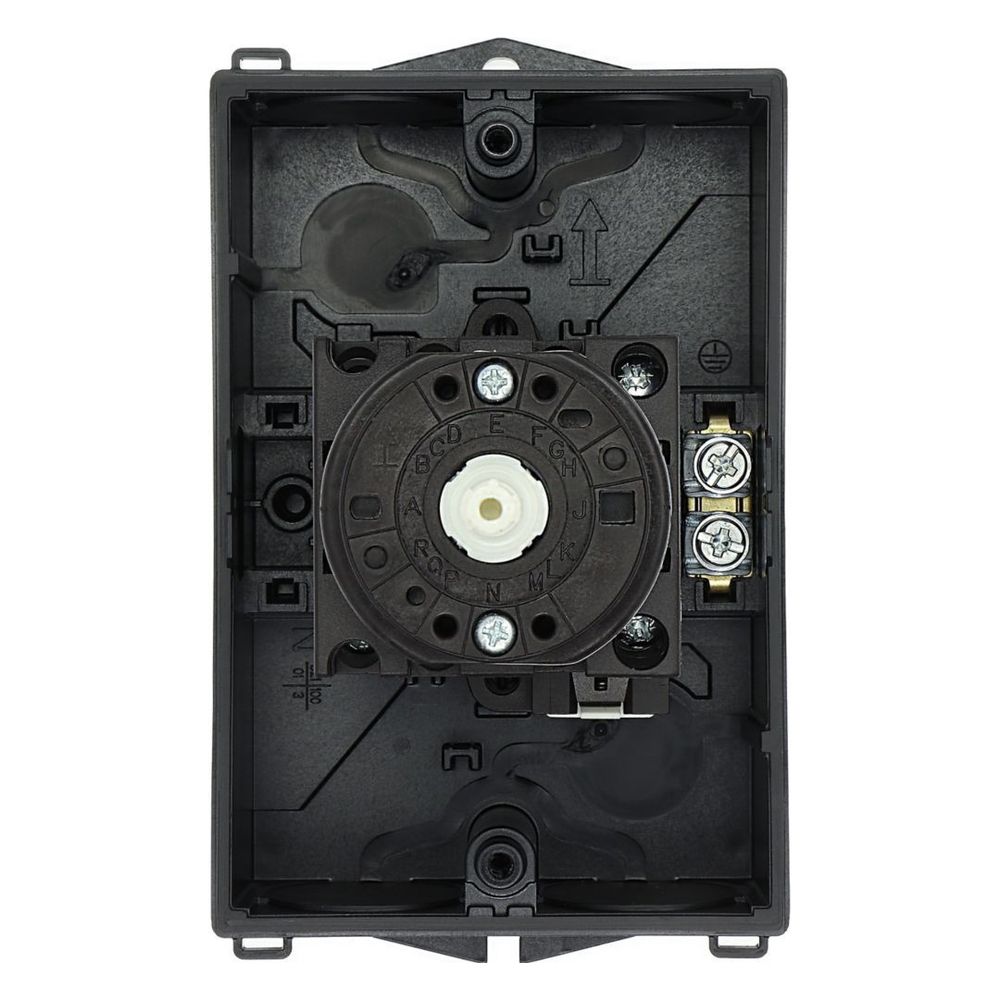

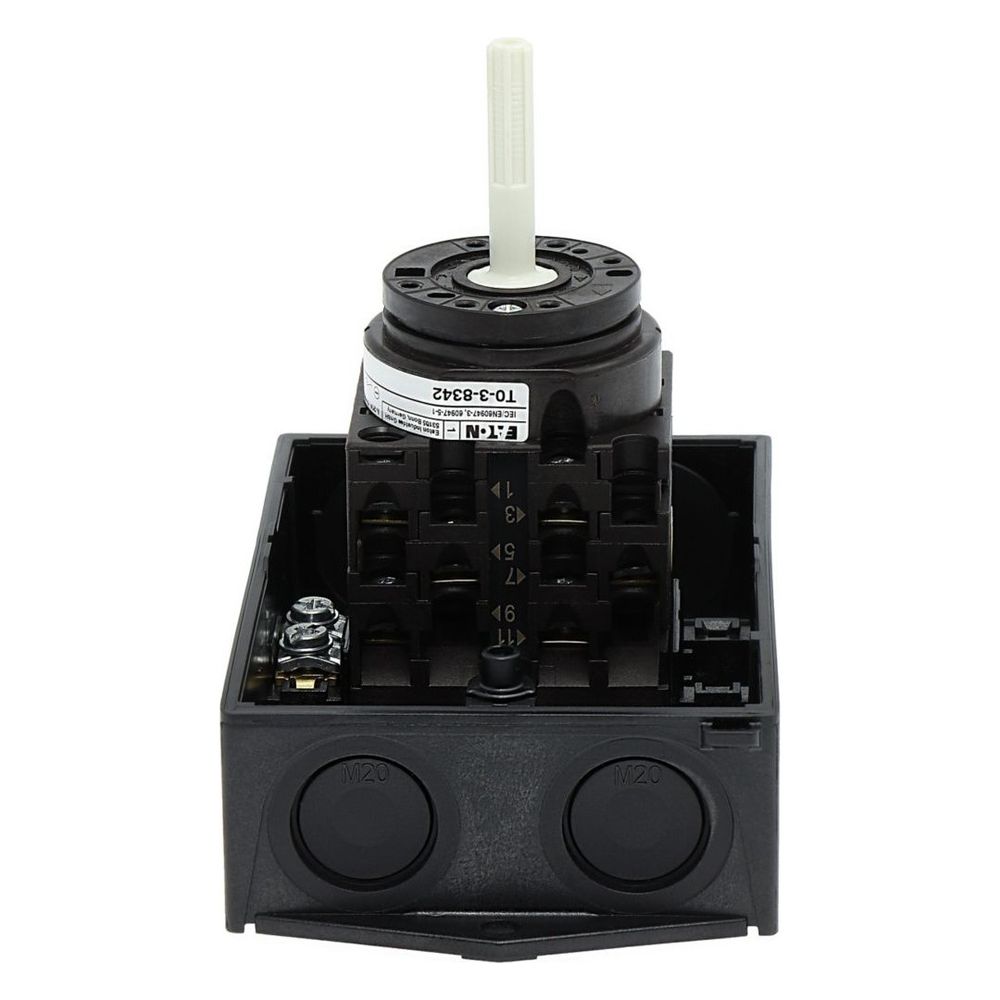

Das Gerät ist für die Aufputzmontage ausgelegt und weist die Schutzart NEMA 12 auf. Die Installation erfolgt über Schraubanschlüsse, die für Leiterquerschnitte von 0,75 mm² bis 2,5 mm² bei feindrähtigen Leitern mit Aderendhülse geeignet sind. Dank der kompakten Bauweise mit drei Baueinheiten lässt sich der Schalter platzsparend integrieren, wobei die Einbaulage beliebig wählbar ist.

Dieser Hauptschalter kombiniert eine hohe Schaltleistung mit einer intuitiven Bedienbarkeit. Durch die NOT-AUS-Funktion und die Verriegelungsmöglichkeit in der 0-Stellung erfüllt das Gerät wichtige Sicherheitsanforderungen für Wartungs- und Reparaturprozesse. Mit einer Bemessungsbetriebsleistung von 5,5 kW und einer 6-poligen Ausführung ist er für anspruchsvolle Schaltaufgaben geeignet.

Technische Daten

• Bemessungsdauerstrom: 20 A
• Bemessungsbetriebsleistung (400 V): 5,5 kW
• Polzahl: 6
• Montageart: Aufputzmontage
• Schutzart: NEMA 12
• Schaltwinkel: 90 °
• Mechanische Lebensdauer: 400.000 Schaltvorgänge
• Anschlussart: Schraubanschluss
• Breite: 80 mm
• Höhe: 130 mm
