Beschreibung

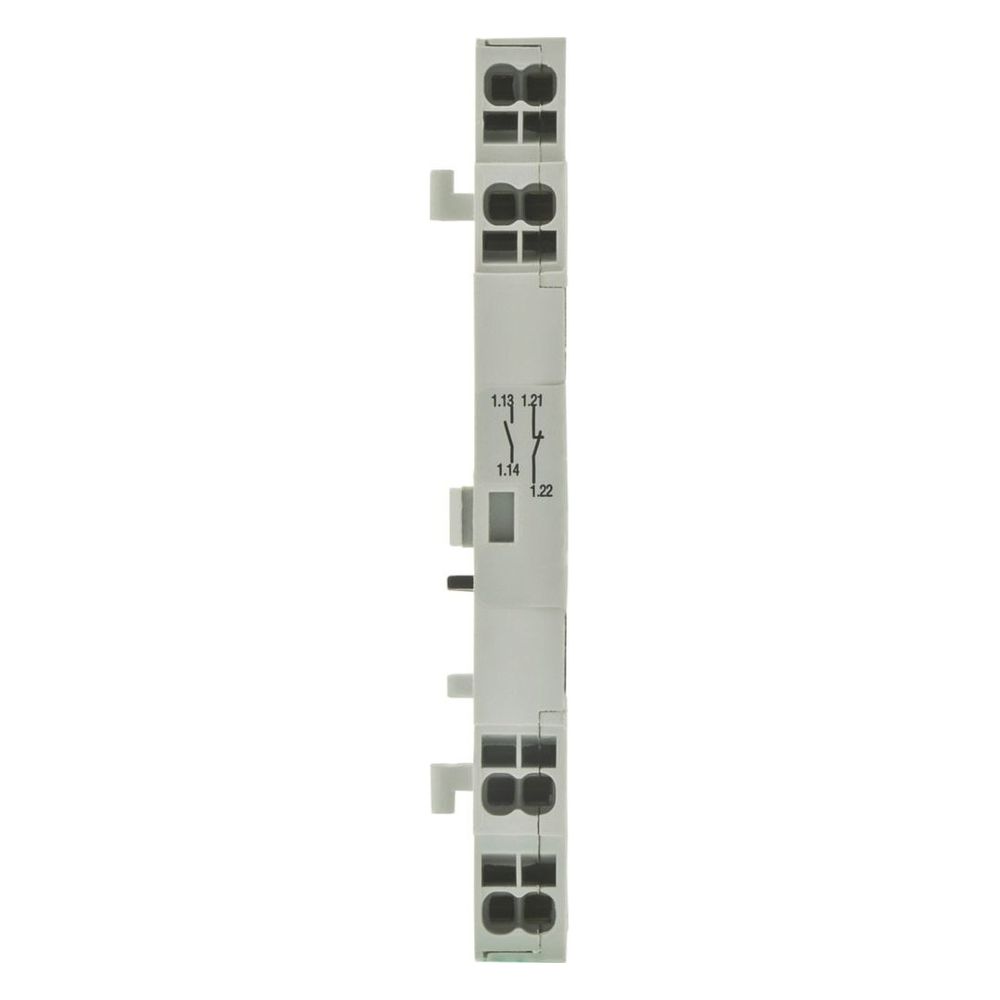

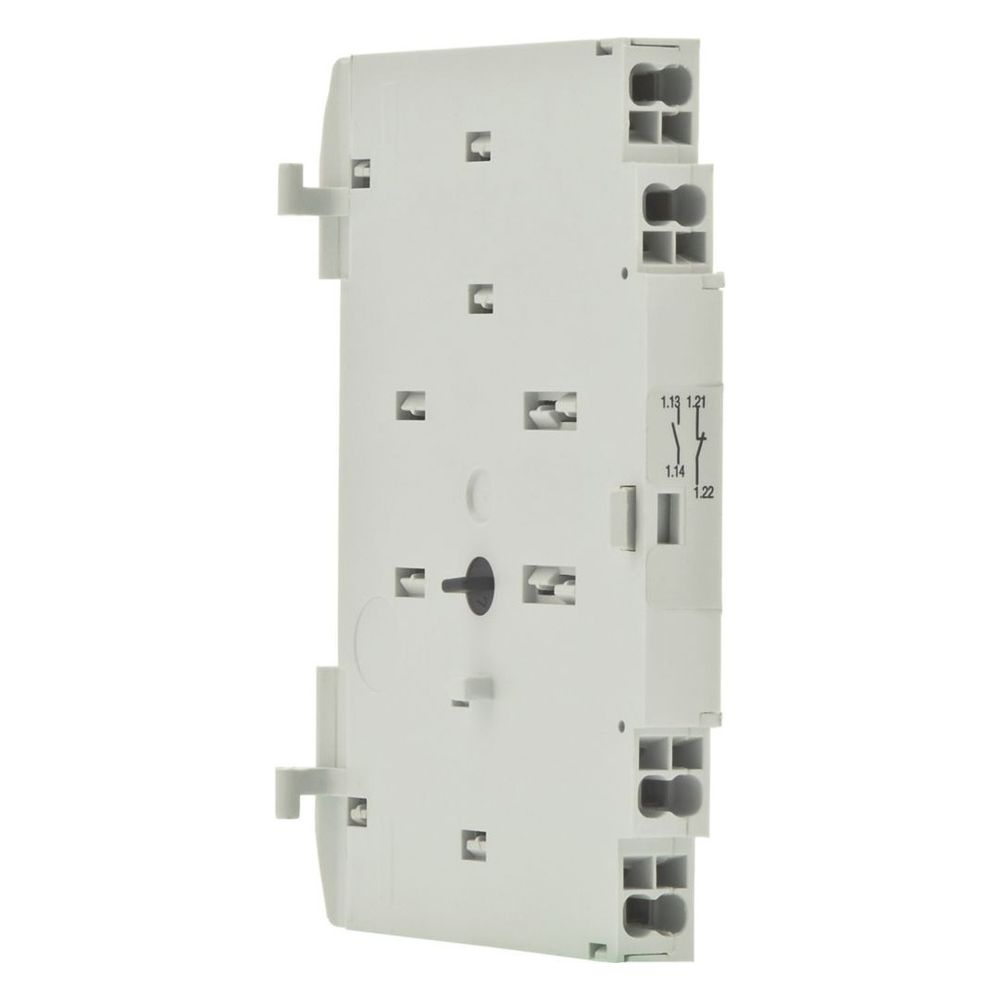

Eaton Normalhilfsschalter NHI NHI11-PKZ0-PI, 1 S 1 Ö, Seitenanbau, Push-In-Klemmen
Der Normalhilfsschalter aus der Eaton Moeller Serie dient der zuverlässigen Zustandsüberwachung von Motorschutzschaltern. Das Modul ist für den seitlichen Anbau konzipiert und verfügt über einen Schließer sowie einen Öffner. Dank der Federzuganschlüsse gestaltet sich die Installation effizient.
Funktion und Montage
Der Hilfsschalter ermöglicht die Signalisierung von Schaltzuständen und ist für den Einsatz mit Motorschutzschaltern wie PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0 und PKE optimiert. Die Montage erfolgt als Seitenanbau, wobei die aufsteckbare Ausführung eine einfache Integration in Schaltanlagen unterstützt. Die elektrische Lebensdauer beträgt 50.000 Schaltvorgänge.
Elektrische Eigenschaften
Das Bauteil ist für einen Bemessungsbetriebsstrom von 3,5 A bei AC-15 (230 V) ausgelegt. Eine sichere Trennung zwischen Hilfs- und Hauptkontakten ist gemäß EN 61140 bis 440 V gegeben. Die Federzuganschlüsse erlauben den Anschluss von Leitern mit Querschnitten von 0,5 bis 2,5 mm².
Technische Daten
- Anzahl Schließer: 1
- Anzahl Öffner: 1
- Bemessungsbetriebsstrom (AC-15, 230 V): 3,5 A
- Elektrische Lebensdauer: 50.000 Schaltvorgänge
- Montageart: Seitenanbau
- Anschlussart: Federzuganschluss (Push-in)
- Produktbreite: 15 mm
- Produkthöhe: 92 mm
- Produktlänge/Tiefe: 68 mm
- Produktgewicht: 0,044 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-199328 |
| Ausführung | aufsteckbar |
| Benutzt mit | Motorschutzschalter |
| EAN | 4015081974122 |
| EAN-13 | 4015081974122 |
| Fassung | ohne |
| Gewicht | 0,048 kg |
| Modellcode | NHI11-PKZ0-PI |
| Montageart | Seitenanbau |
| Produkt Länge/Tiefe | 68 |
| Produktbreite | 15 |
| Produktgewicht | 0,044 |
| Produkthöhe | 92 |
| Schließer | 1 |
| Strom max | 3,5 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
