Beschreibung

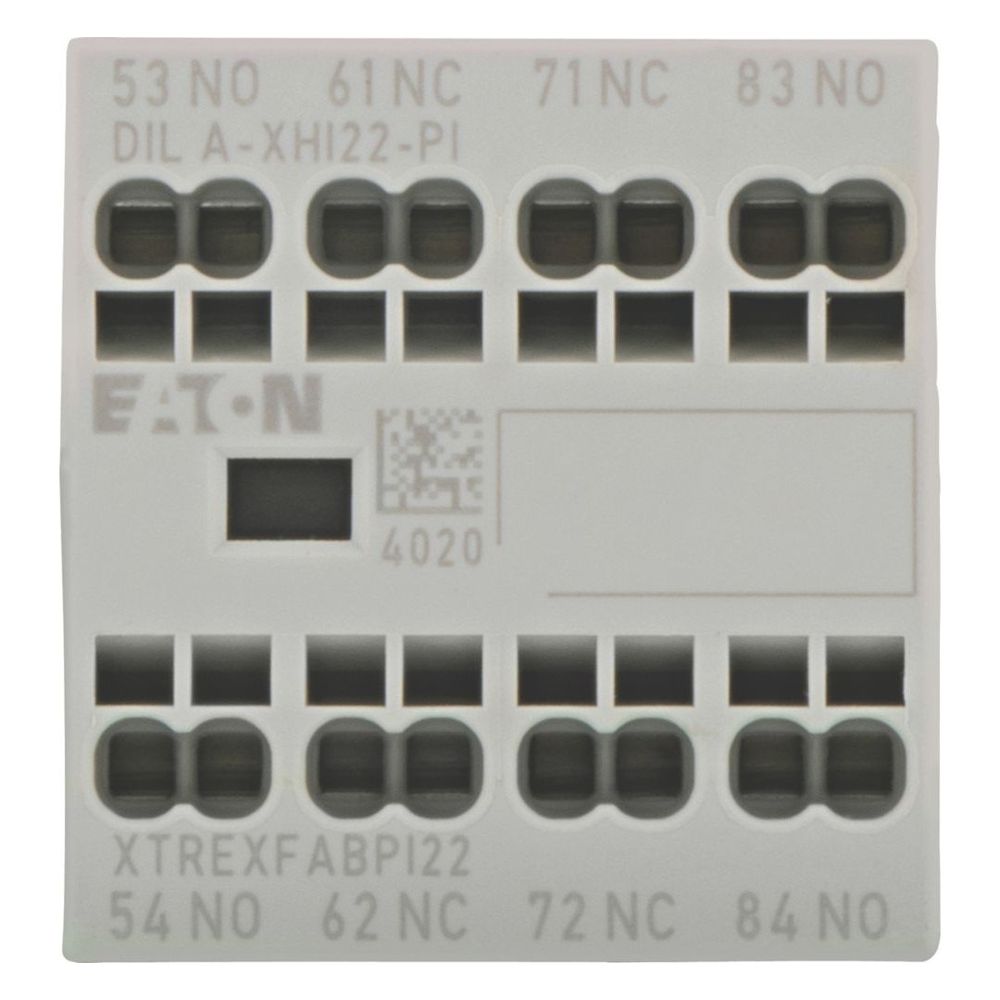

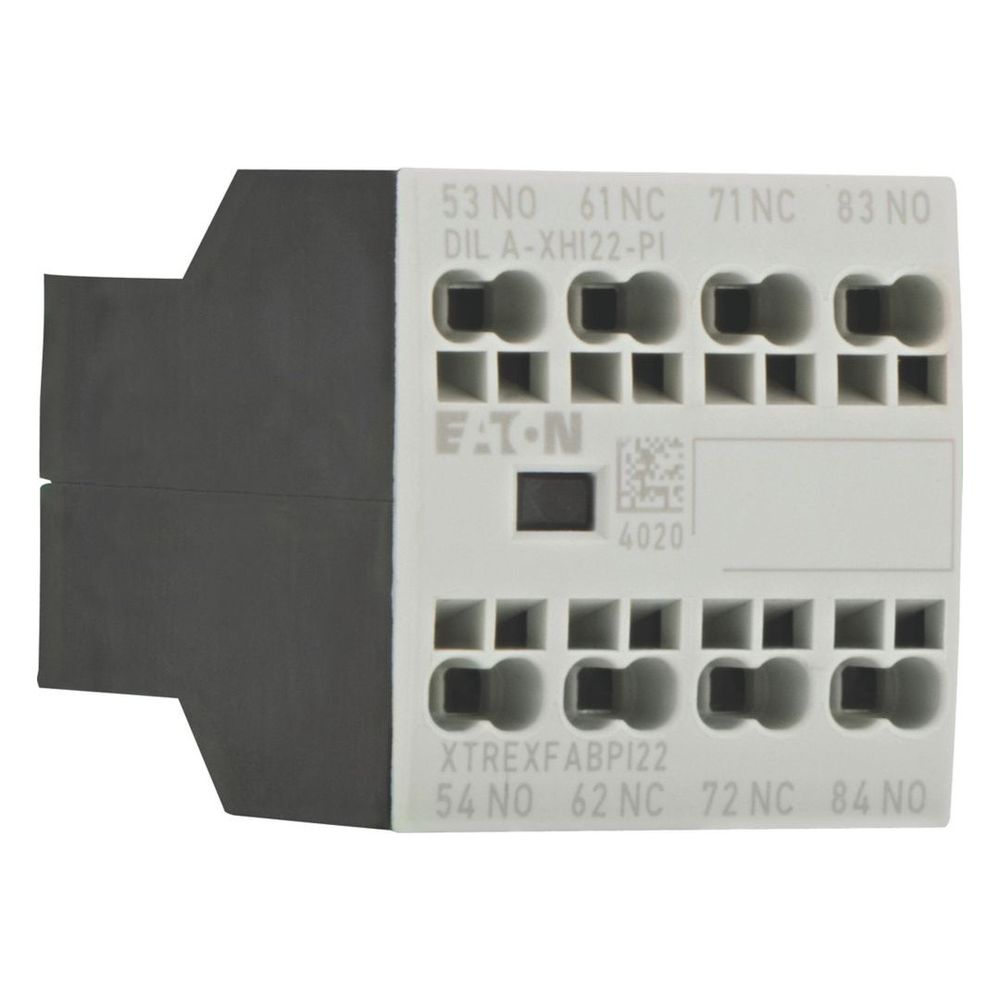

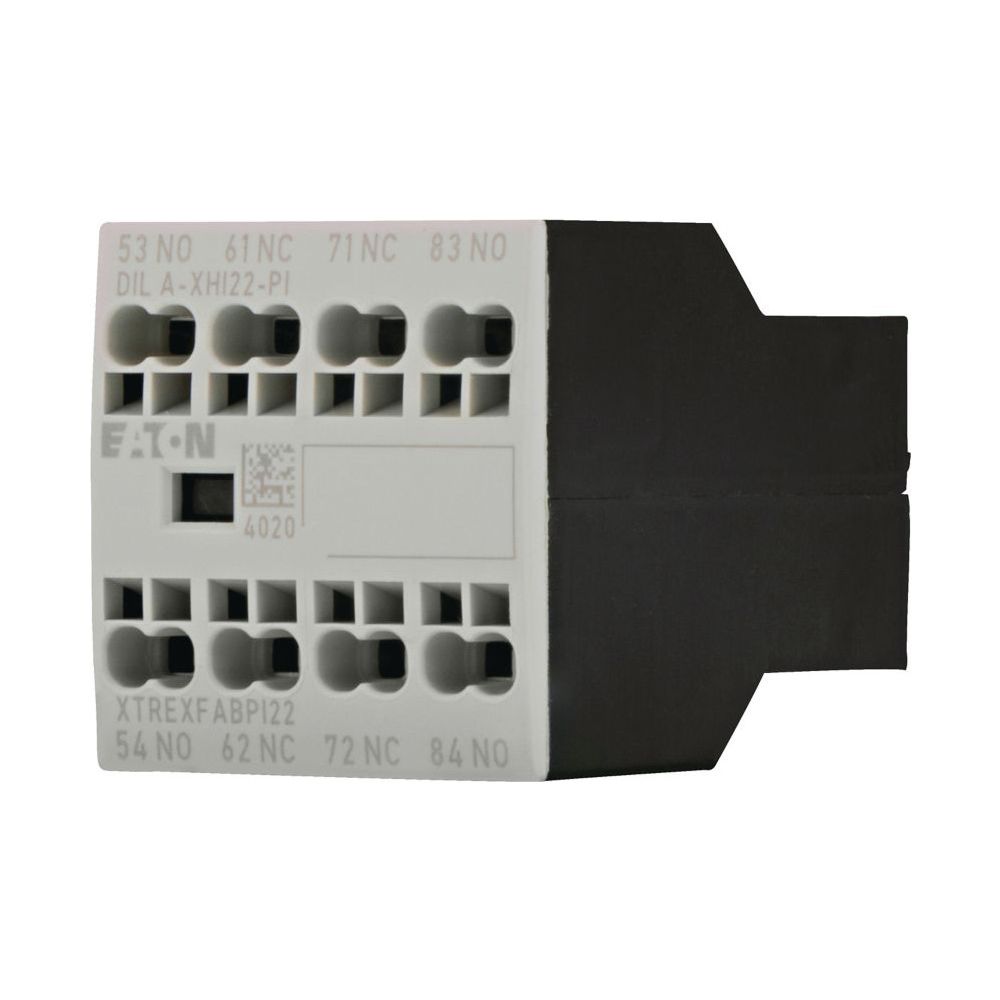

Eaton Hilfsschalterbaustein DILA DILA-XHI22-PI, 4-polig, 16A, 2S, 2Ö, Frontbefestigung, Push-in-Klemmen
Der 4-polige Hilfsschalterbaustein aus der Eaton Moeller Serie DILA dient der Erweiterung von Schaltgeräten für Standardanwendungen. Das aufsteckbare Modul ist für die Frontbefestigung konzipiert und verfügt über zwangsgeführte Kontakte, die eine hohe Betriebssicherheit gewährleisten. Die Installation erfolgt effizient über Push-in-Klemmen.
Funktion und Anwendung
Der Baustein ist für den Einsatz mit verschiedenen Schützen der Serien DILA und DILM ausgelegt. Mit zwei Schließern und zwei Öffnern bietet er Flexibilität für Steuerungsaufgaben. Die robuste Bauweise ermöglicht eine mechanische Lebensdauer von 10.000.000 Schaltspielen, während die Klimafestigkeit den Betrieb unter anspruchsvollen Umgebungsbedingungen unterstützt.
Sicherheit und Anschluss
Die Anschlusstechnik mit Push-in-Klemmen ermöglicht eine schnelle Verdrahtung. Der Baustein erfüllt die Schutzart IP20 und bietet einen Berührungsschutz bei senkrechter Betätigung von vorne. Durch die zwangsgeführten Kontakte wird eine sichere Trennung zwischen den Hilfskontakten sowie zwischen Spule und Hilfskontakten sichergestellt.
Technische Daten
- Polzahl: 4-polig
- Konventioneller thermischer Strom (Ith): 16 A
- Bemessungsbetriebsstrom (AC-15): 4 A
- Schließer: 2
- Öffner: 2
- Anschlussart: Push-in-Klemmen
- Montageart: Frontbefestigung
- Schutzart: IP20
- Mechanische Lebensdauer: 10.000.000 Schaltspiele
- Schalthäufigkeit: 9000 Schaltspiele/h
Der Hilfsschalterbaustein überzeugt durch seine kompakte Bauweise und einfache Montage an der Frontseite der Schütze. Mit einem konventionellen thermischen Strom von 16 A und einer hohen Schaltleistung ist er für anspruchsvolle Steuerstromkreise geeignet. Die Kombination aus zwangsgeführten Kontakten und der Push-in-Anschlusstechnik sorgt für eine dauerhaft sichere Funktion in industriellen Anwendungen.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Push-in Klemmen |
| Artikelnummer | EATON-199319 |
| Ausführung | aufsteckbar |
| EAN | 4015081974030 |
| EAN-13 | 4015081974030 |
| Fassung | ohne |
| Gewicht | 0,055 kg |
| Modellcode | DILA-XHI22-PI |
| Montageart | Frontbefestigung |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 54 |
| Produktbreite | 36 |
| Produktgewicht | 0,051 |
| Produkthöhe | 38 |
| Schließer | 2 |
| Schutzart | IP20 |
| Strom max | 4 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 2 |
| WEEE-Nr. | 92318050 |
