Beschreibung

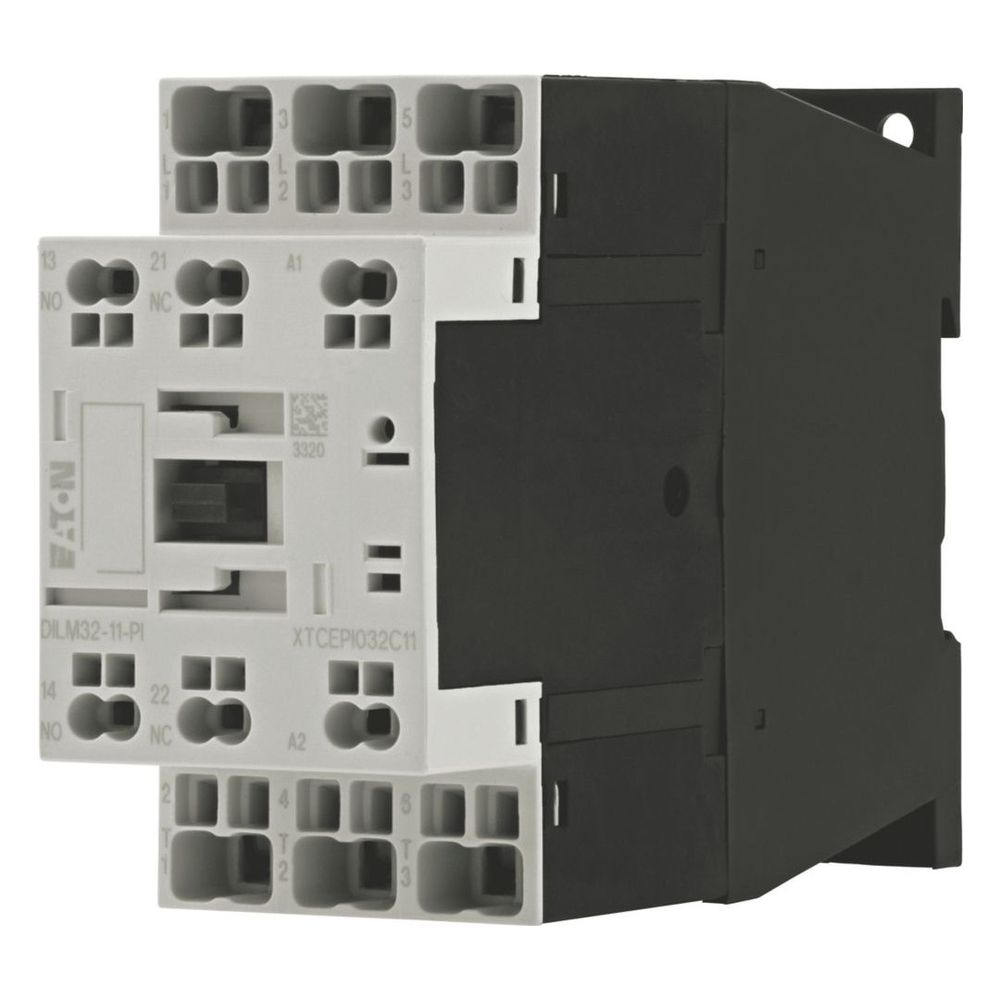

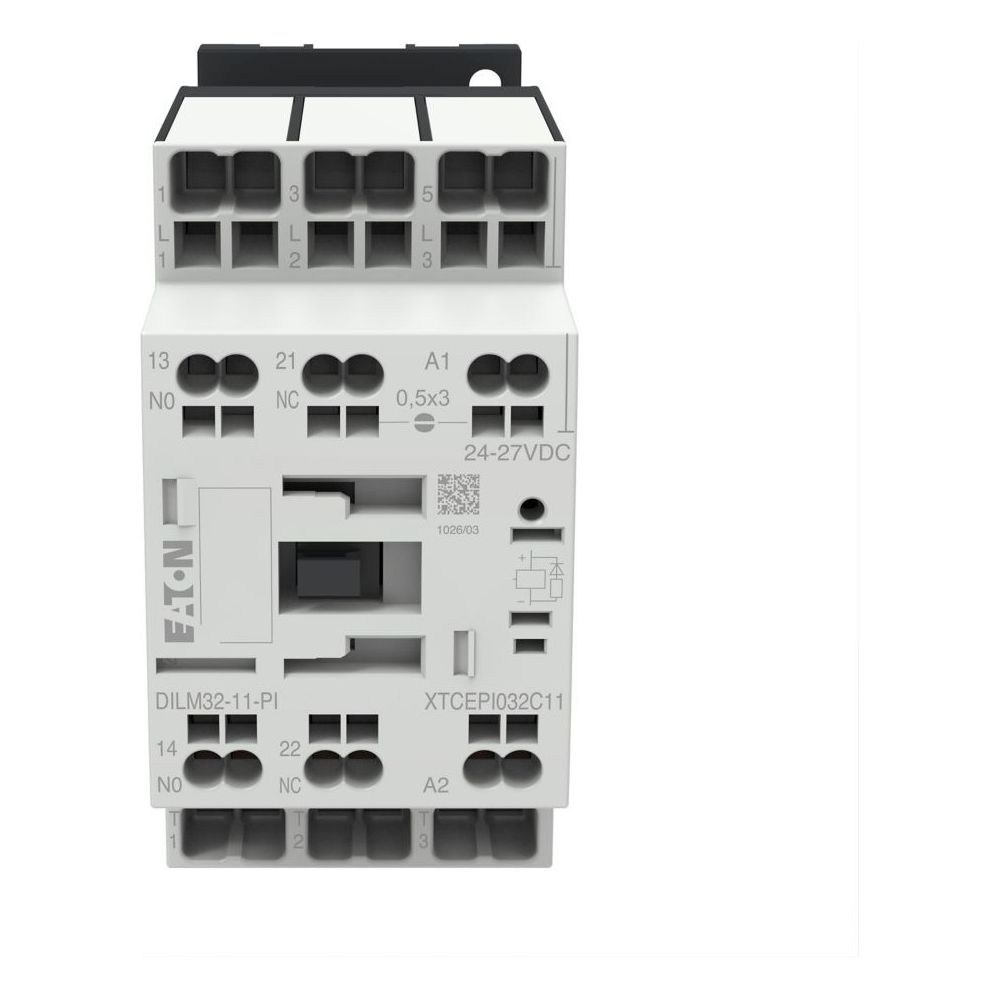

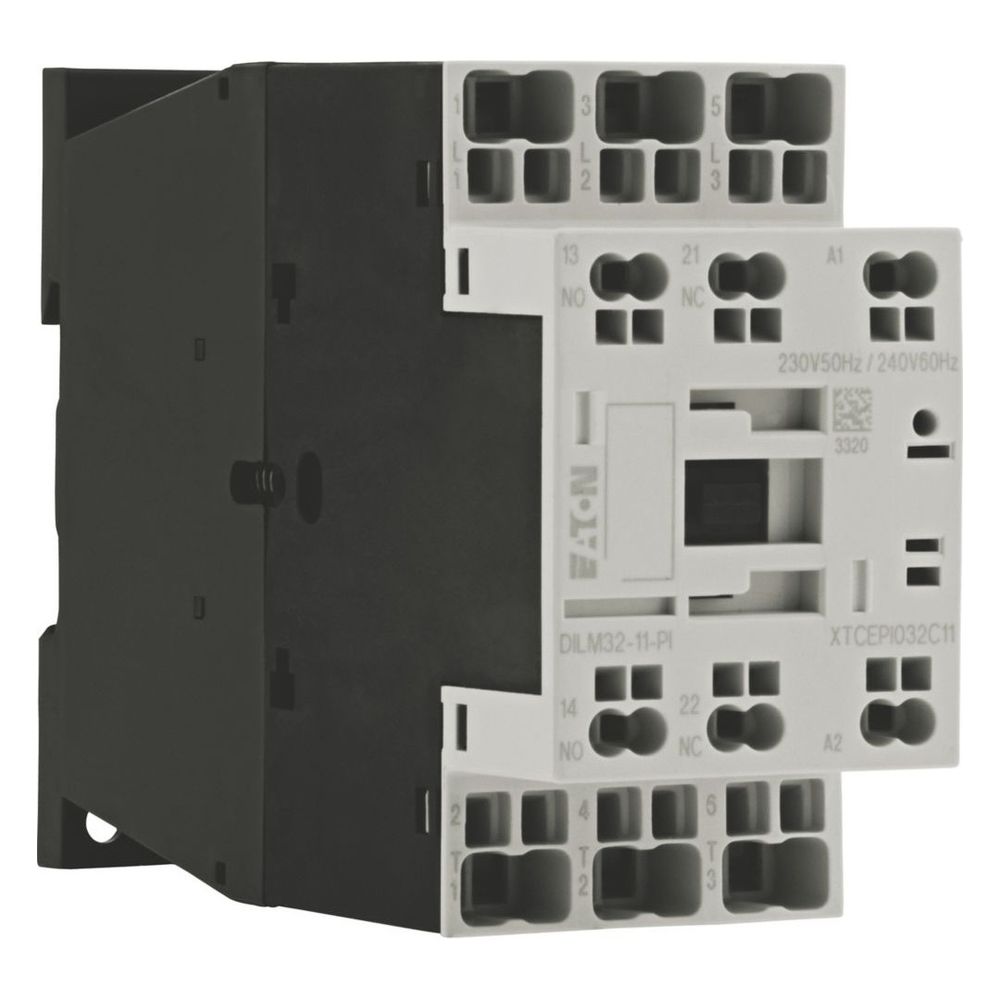

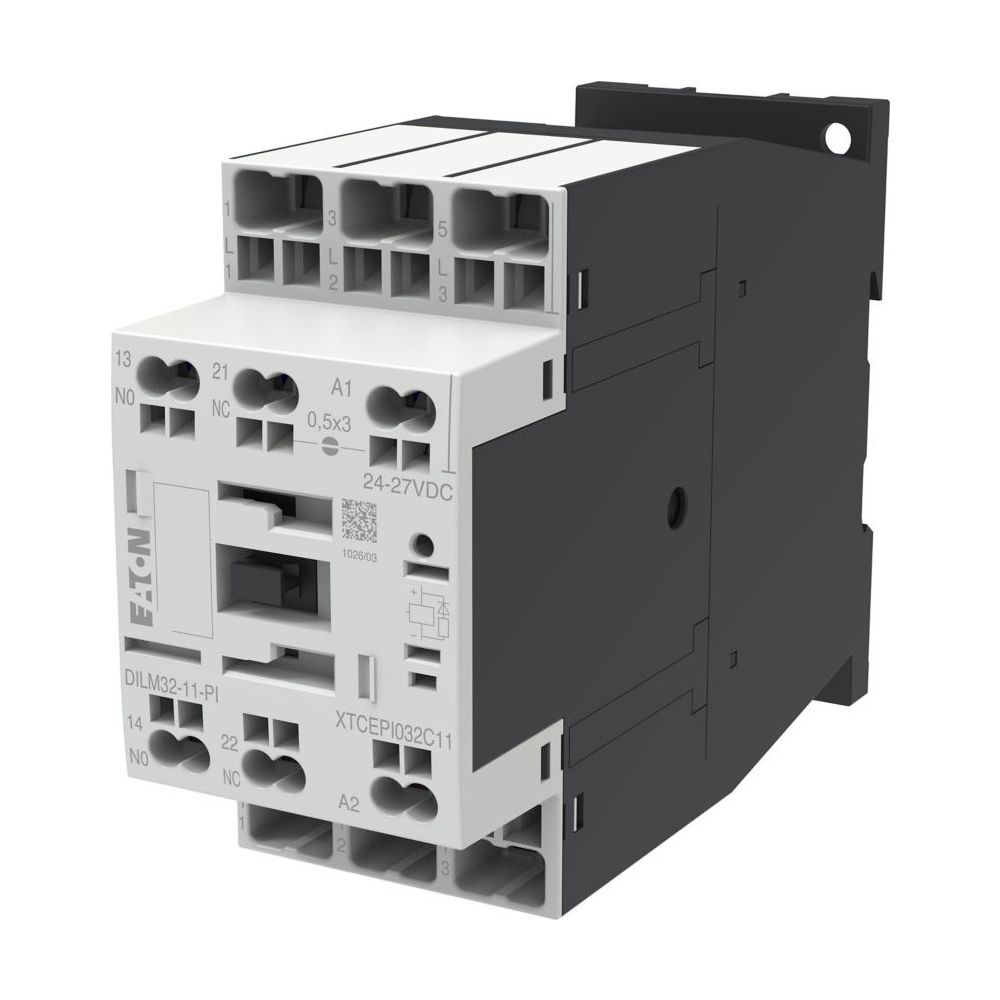

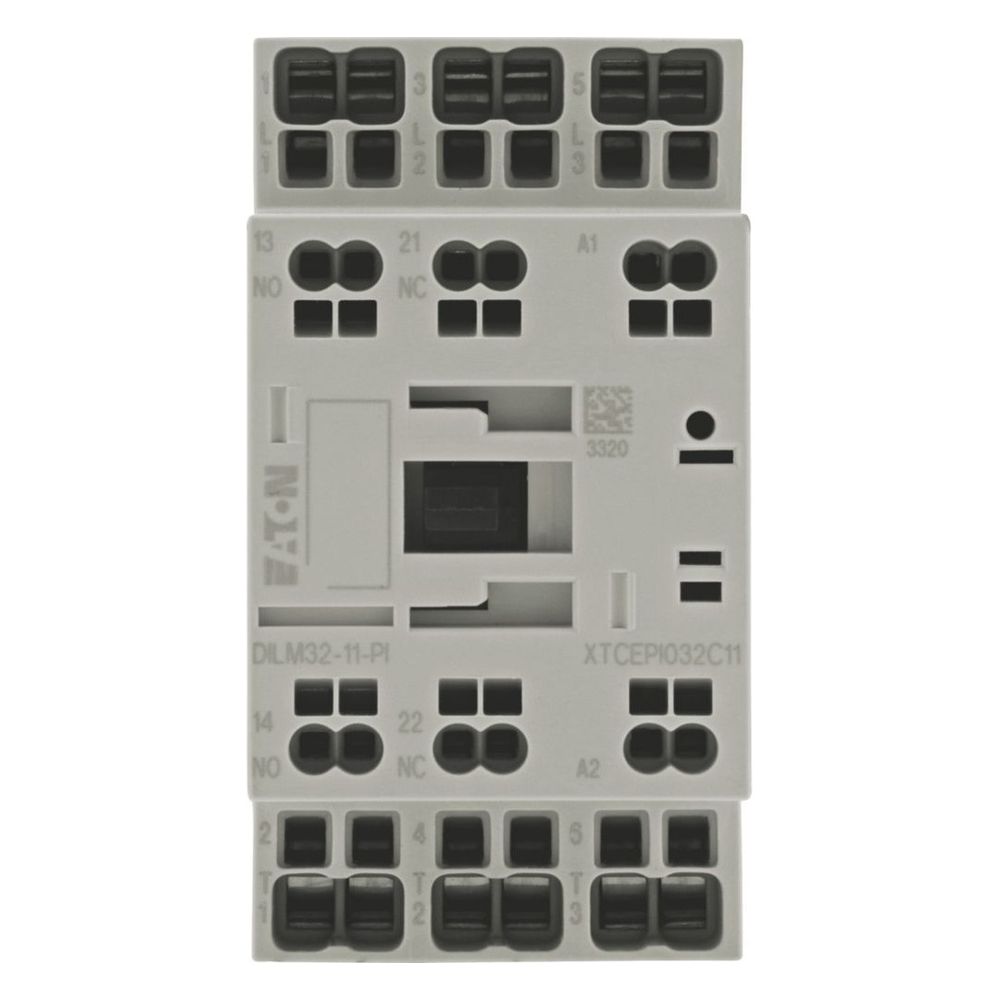

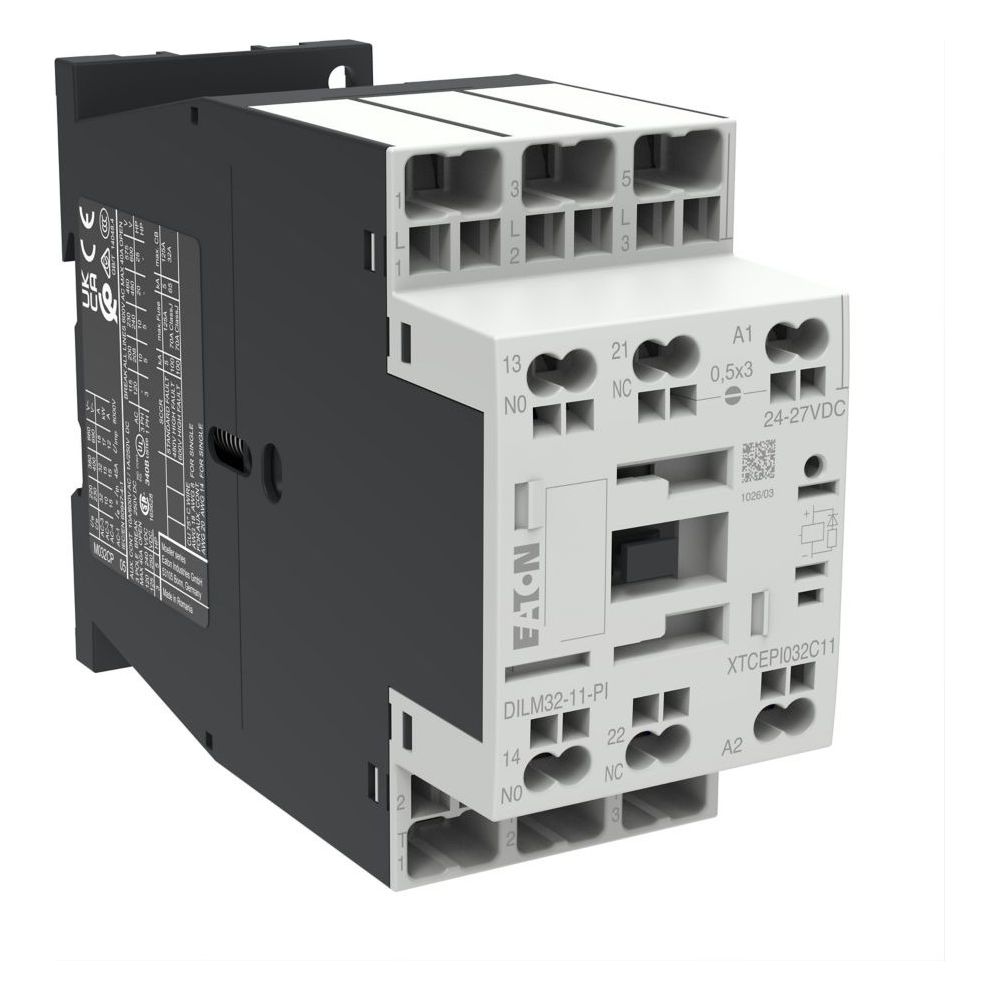

Eaton Leistungsschütz DILM DILM32-11(RDC24)-PI, 3-polig 15kW 32A, Push-in Klemmen, 24-27V DC
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den zuverlässigen Betrieb von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einer Gleichstrombetätigung (RDC 24) eignet sich das Gerät für anspruchsvolle Schaltaufgaben. Dank der integrierten Push-in-Klemmen ermöglicht das Schütz eine effiziente Installation in Schaltanlagen.
Vielseitige Einsatzmöglichkeiten

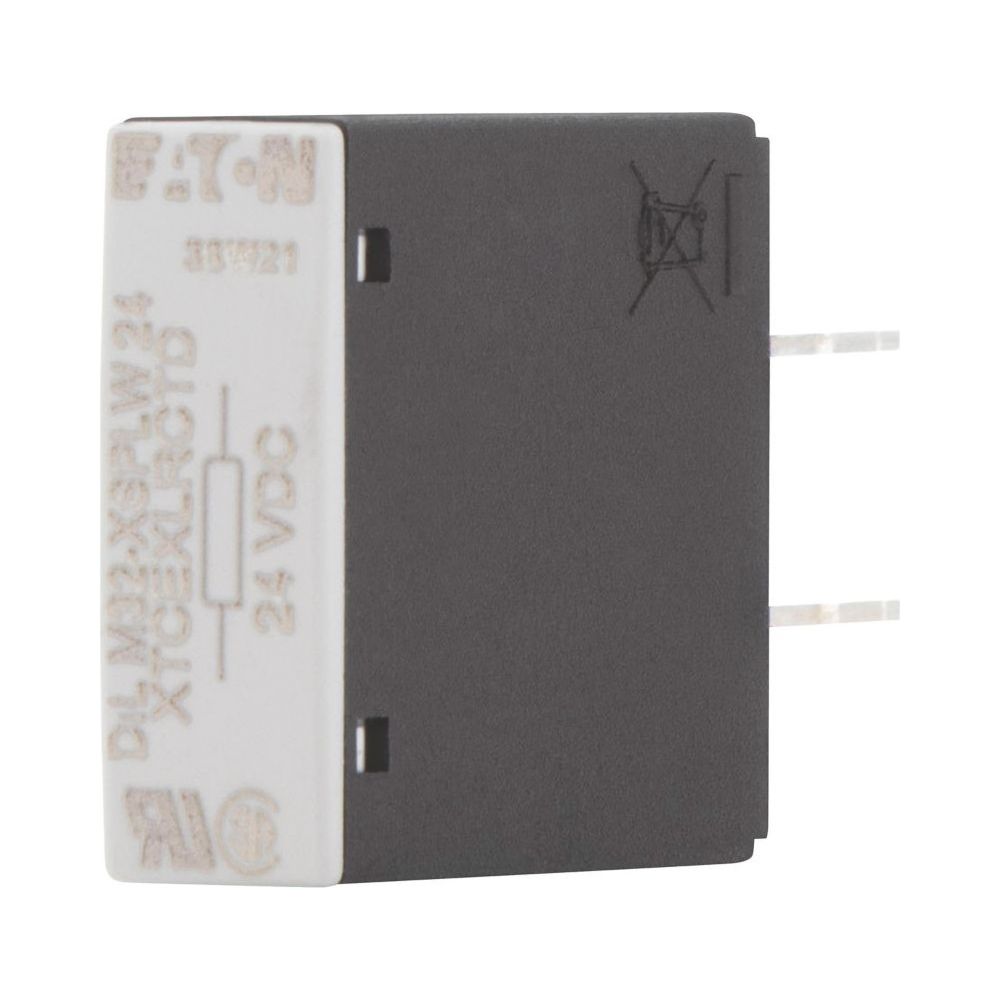

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Motoren der Effizienzklasse IE3, was eine zukunftssichere Anwendung in modernen Industrieanlagen sicherstellt. Die robuste Bauweise und die integrierte Schutzbeschaltung in der Betätigungselektronik gewährleisten eine hohe Betriebssicherheit.
Effiziente Anschlusstechnik
Die Ausstattung mit Push-in-Klemmen reduziert den Zeitaufwand bei der Verdrahtung. Das Gerät verfügt über einen Schließer und einen Öffner als Hilfskontakte und ist für eine Einschaltdauer von 100 Prozent ausgelegt. Mit einer Baubreite von 45 mm lässt sich das Schütz platzsparend in Verteilerkonzepte integrieren.
Das Leistungsschütz bietet eine mechanische Lebensdauer von 10 Millionen Schaltspielen und erfüllt die Anforderungen der Schutzart IP20. Durch die Kombination aus 15 kW Leistung bei 400 V und der flexiblen DC-Ansteuerung ist es eine leistungsstarke Lösung für den professionellen Schaltanlagenbau.
Technische Daten
- Bemessungsbetriebsstrom AC-3 (400 V): 32 A
- Bemessungsbetriebsstrom AC-4 (400 V): 15 A
- Bemessungsbetriebsleistung (400 V): 15 kW
- Polzahl: 3-polig
- Steuerspannung: 24 - 27 V DC
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 115 mm
- Schutzart: IP20
- Einschaltdauer: 100 %
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Push-in Klemmen |
| Artikelnummer | EATON-199293 |
| Breite | 45 |
| EAN | 4015081973774 |
| EAN-13 | 4015081973774 |
| Einschaltdauer | 100 |
| Gewicht | 0,565 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 32 |
| Ie bie AC-4, 400V | 15 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM32-11(RDC24)-PI |
| P bei AC-4, 400V | 7 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 115 |
| Produktbreite | 45 |
| Produktgewicht | 0,546 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 115 |
| Verschmutzungsgrad | 3 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
