Beschreibung

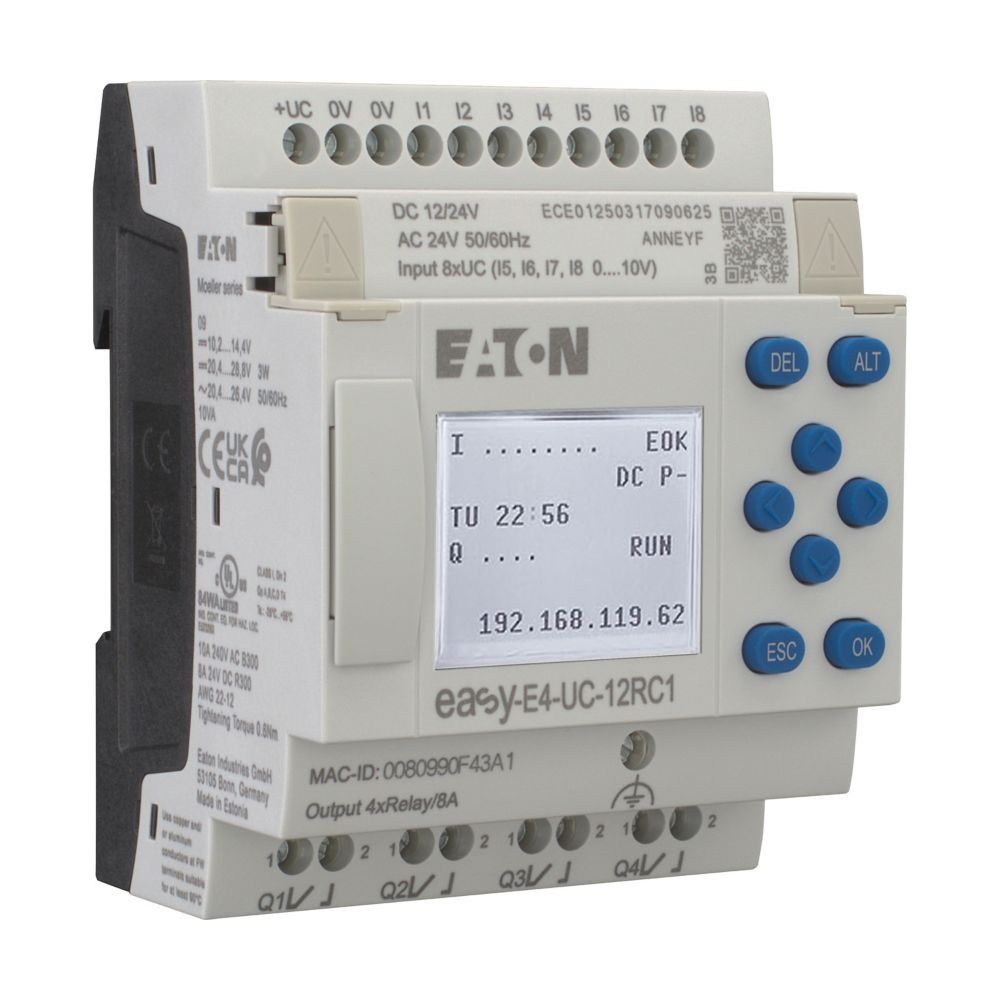

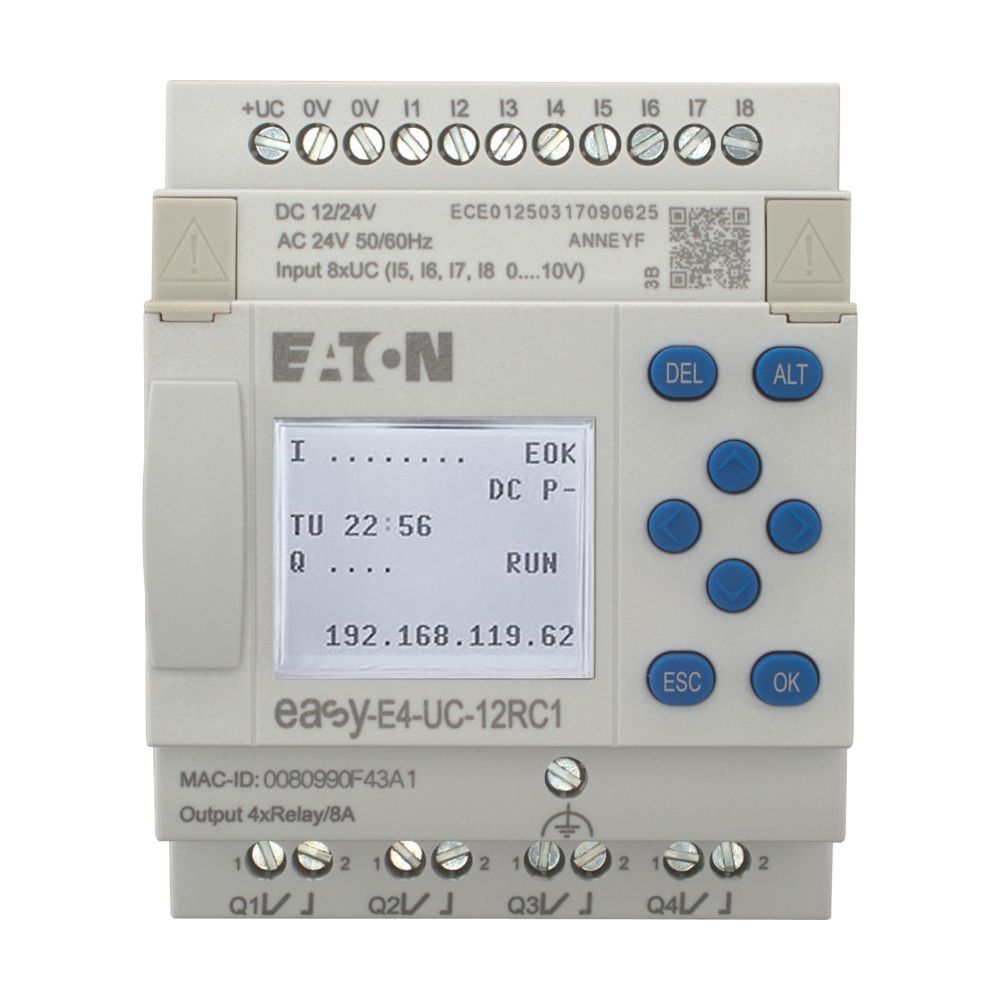

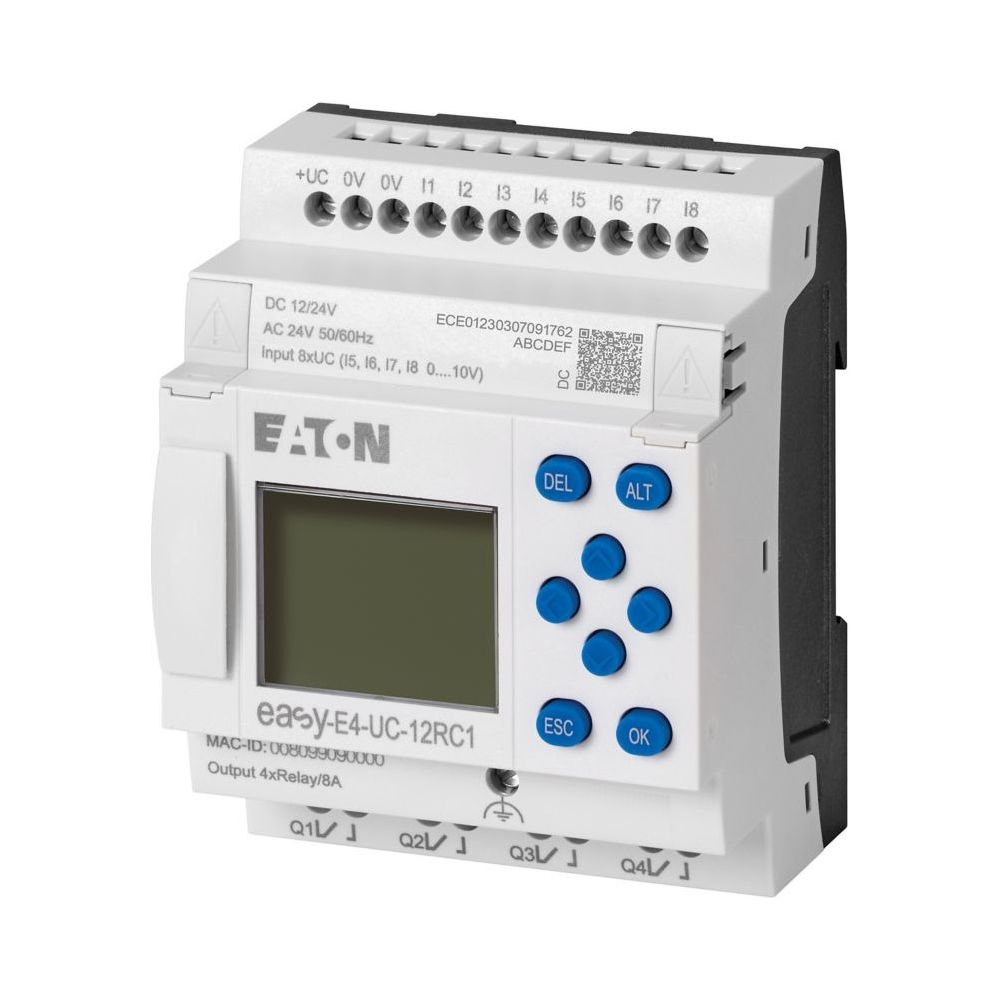

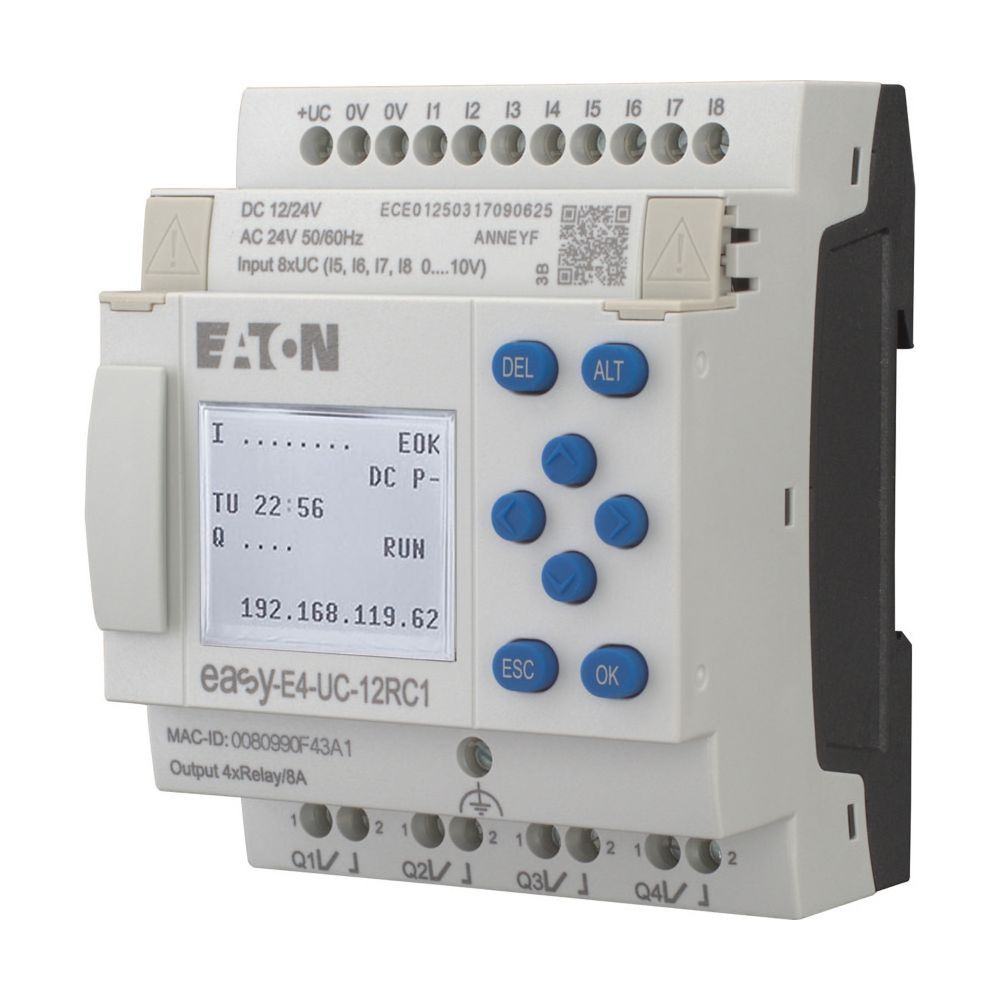

Eaton Steuerrelais easyE4 EASY-E4-UC-12RC1, 12/24V DC 24V AC, 8 Digitaleingänge, 4 Relaisausgänge, IP20
Das Steuerrelais der Eaton Moeller easyE4 Serie ist ein leistungsfähiges Logikmodul für vielseitige Automatisierungsaufgaben in der Gebäude- und Anlagenautomation. Das Grundgerät zeichnet sich durch eine integrierte Ethernet-Schnittstelle, ein übersichtliches Monochrom-Display sowie eine flexible Erweiterbarkeit aus. Es ist für den Betrieb mit 12/24 V DC oder 24 V AC ausgelegt und bietet eine zuverlässige Steuerung in einem kompakten Gehäuse.
Vielseitige Schnittstellen und Erweiterbarkeit
Das Basisgerät verfügt über 8 Digitaleingänge, von denen 4 flexibel als Analogeingänge (0-10 V DC) oder als Schnellzähler genutzt werden können. Zur Ansteuerung von Aktoren stehen 4 Relaisausgänge mit einem Schaltstrom von jeweils 8 A zur Verfügung. Die integrierte Ethernet-Schnittstelle ermöglicht eine einfache Netzwerkanbindung via TCP/IP oder Modbus. Bei Bedarf lässt sich das System durch digitale Ein- und Ausgangserweiterungen der easyE4-Serie modular anpassen.
Robuste Bauweise und Montage
Das Steuerrelais ist für die Montage auf 35 mm Tragschienen oder die direkte Wandmontage konzipiert. Mit der Schutzart IP20 eignet es sich für den Einsatz in industriellen Umgebungen. Die Programmierung erfolgt über die easySoft-Software, während das integrierte Display eine direkte Statusanzeige vor Ort ermöglicht.
Dieses Steuerrelais bietet eine präzise Steuerung für komplexe Logikaufgaben. Mit 8 Digitaleingängen, 4 Relaisausgängen und einer integrierten Ethernet-Schnittstelle stellt es eine flexible Lösung für effiziente Automatisierungsprojekte dar. Die Unterstützung für 12/24 V DC sowie 24 V AC Spannungsversorgung und die Erweiterbarkeit machen das Modul zu einer zukunftssicheren Wahl.
Technische Daten
- Versorgungsspannung: 12/24 V DC, 24 V AC
- Digitaleingänge: 8
- Analogeingänge: 4 (nutzbar)
- Relaisausgänge: 4
- Schaltstrom: 8 A
- Schnittstelle: Ethernet (TCP/IP, Modbus)
- Leistungsaufnahme: 3 W
- Schutzart: IP20
- Abmessungen (BxHxT): 72 x 90 x 58 mm
- Gewicht: 0,25 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-197211 |
| Ausg analog | 0 |
| Ausg digital | 4 |
| Benutzt mit | easyE4 |
| Breite | 72 |
| Datenübtragrate | 10 / 100 Mbit / s |
| Displayart | Monochrom |
| EAN | 4015081939480 |
| EAN-13 | 4015081939480 |
| Einbaulage | Vertikal Horizontal |
| Eing analog | 0 |
| Eing digital | 4 |
| Eingang | Gleichspannung |
| Eingangsimpedanz | 13,3 kΩ |
| Erweiterbar | Ja |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard UMTS | Nein |
| Gewicht | 0,268 kg |
| Grundgerät | Ja |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kabeltyp | CAT5 |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 3 |
| Luftentladung | 8 |
| Mit Display | Ja |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Ja |
| Modellcode | EASY-E4-UC-12RC1 |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Paralleles Schalten | Nicht gestattet |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,25 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | TCP / IP MODBUS |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 8 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannung AC 50Hz | 20,4 |
| Spannung AC 60Hz | 20,4 |
| Spannung DC | 10,2 |
| Spannungsart | AC / DC |
| Tiefe | 58 |
| Typ | easyE4 Grundgerät |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
