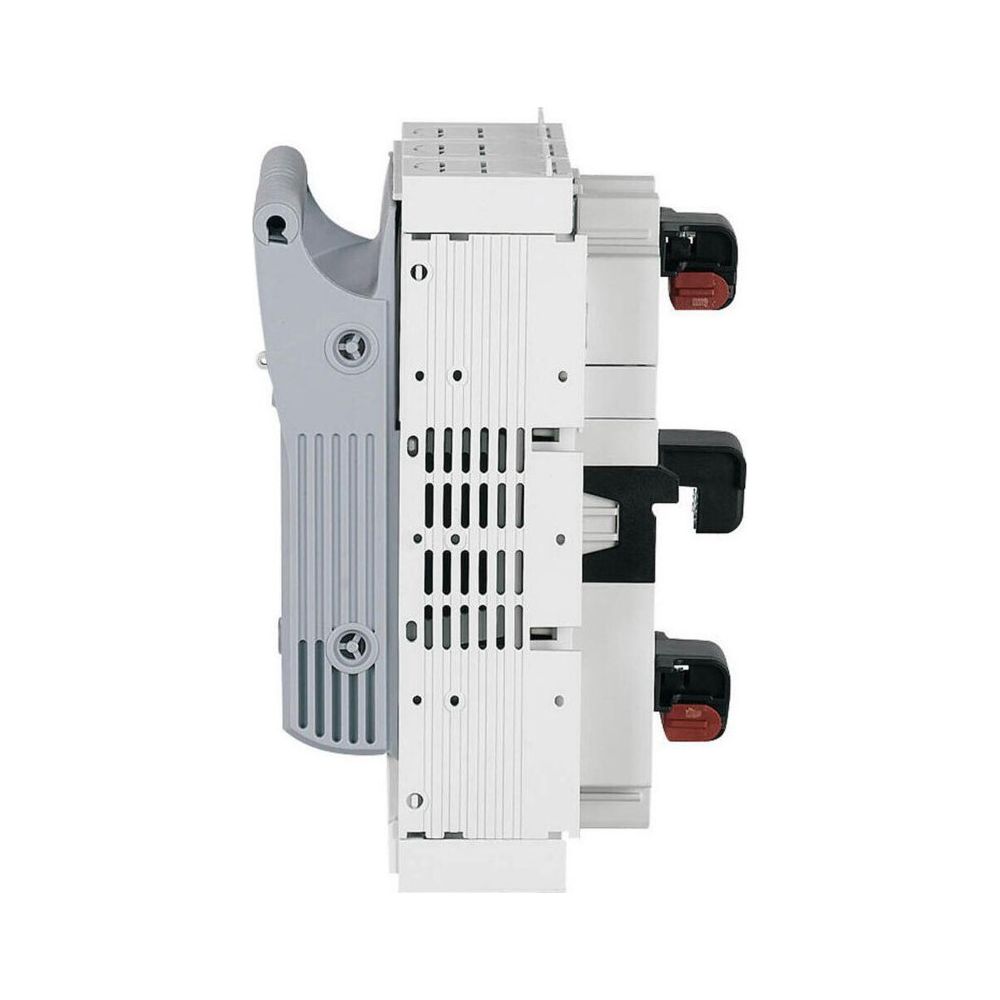

Eaton NH-Sicherungs-Lasttrennschalter xEffect XNH00-S160, 3-polig, 137x106x204mm, Polyamid, Grau
Der Eaton xEffect XNH00-S160 ist ein 3-poliger NH-Sicherungs-Lasttrennschalter für den Einsatz in 60 mm Sammelschienensystemen. Das Grundgerät ist für NH000- und NH00-Sicherungseinsätze ausgelegt und ermöglicht durch eine flexible Kabeleinführung eine schnelle Anpassung der Einspeiserichtung.
Funktion und Montage

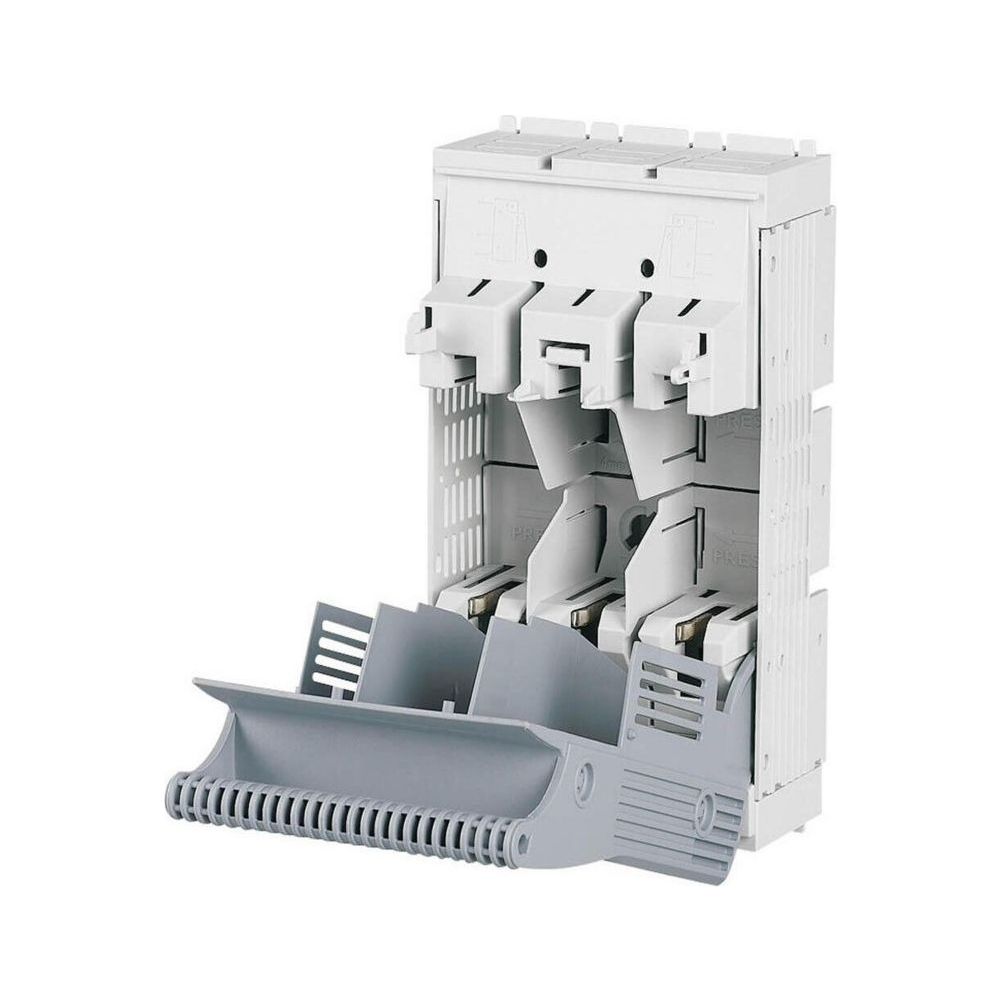

Der Lasttrennschalter verfügt über eine abhängige Handbetätigung mittels Deckelgriff an der Vorderseite. Die Konstruktion aus Polyamid ist für eine vertikale oder horizontale Montage optimiert. Zur Spannungsprüfung sind verschiebbare Sichtfenster integriert. Die Strompfade bestehen aus versilbertem elektrolytischem Kupfer, was eine zuverlässige Leitfähigkeit sicherstellt.
Technische Daten
- Polzahl: 3
- Bemessungsbetriebsstrom: 160 A
- Bemessungsisolationsspannung (Ui): 800 V AC
- Anschlussart: Flachanschluss M8
- Max. Anschlussquerschnitt: 95 mm²
- Sammelschienensystem: 60 mm
- Sicherungstyp: NH000, NH00
- Mechanische Lebensdauer: 1400 Schaltvorgänge
- Elektrische Lebensdauer: 300 Schaltvorgänge
- Umgebungstemperatur: -25 °C bis 70 °C
Dieser Lasttrennschalter bietet eine hohe Kurzschlussfestigkeit von bis zu 120 kA bei 500 V und ist für anspruchsvolle Schaltaufgaben konzipiert. Durch die flexible Konfiguration der Kabelanschlüsse oben oder unten sowie die Eignung für verschiedene Sicherungseinsätze der Größen NH000 und NH00 ermöglicht das Gerät eine effiziente Integration in Schaltanlagen. Die kompakte Bauweise mit einer Breite von 106 mm und die Einhaltung der Norm IEC/EN 60947-3 gewährleisten eine zuverlässige Anwendung im industriellen Umfeld.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Flachanschluss |
| Artikelnummer | EATON-183033 |
| Bemessungsfrequenz | 40 Hz - 60 |
| Betätigerposition | Vorderseite |
| Betätigertyp | Deckelgriff |
| EAN | 4015081779604 |
| EAN-13 | 4015081779604 |
| Einhaltung(en) | RoHS conform |
| Farbe | Grau |
| Gewicht | 0,896 kg |
| Kabeleinführung | sonstige |
| Material | Polyamid |
| Modellcode | XNH00-S160 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 204 |
| Produktbreite | 106 |
| Produktgewicht | 0,788 |
| Produkthöhe | 137 |
| Typ | Grundgerät |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60947-3 |
| WEEE-Nr. | 92318050 |
