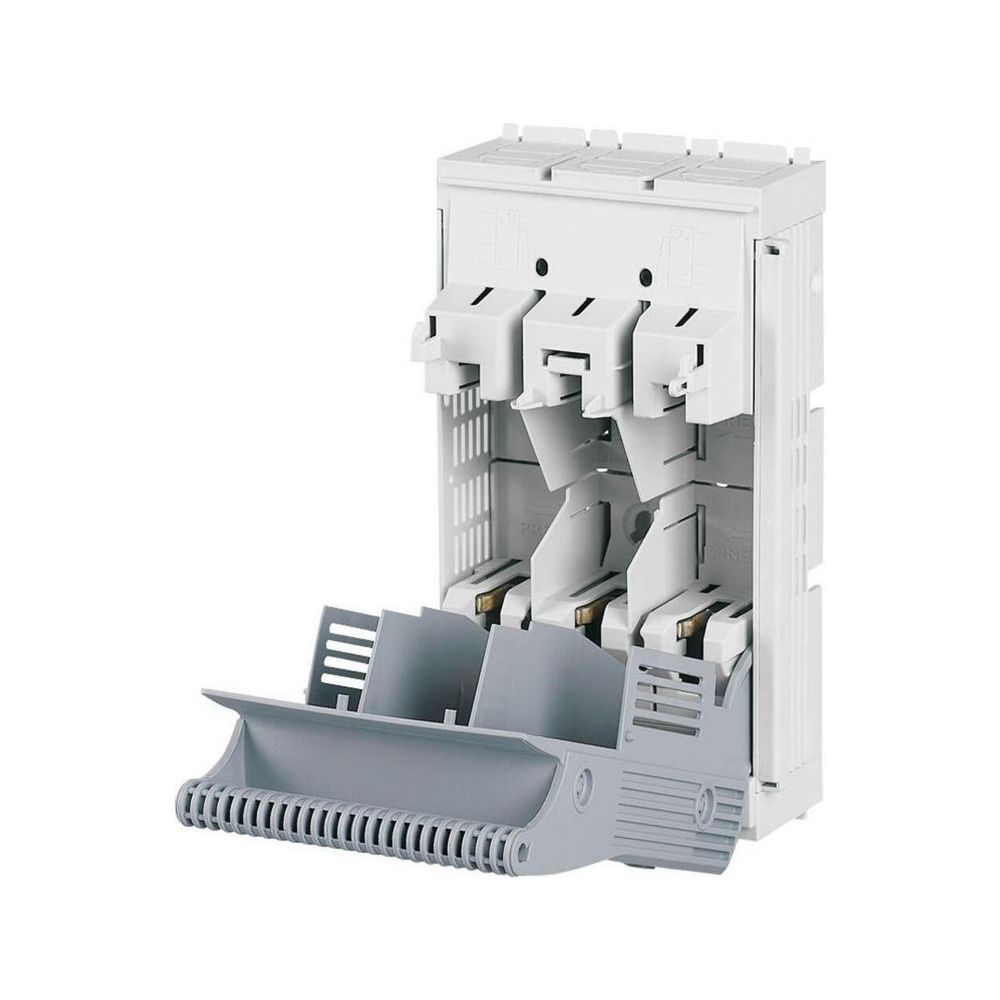

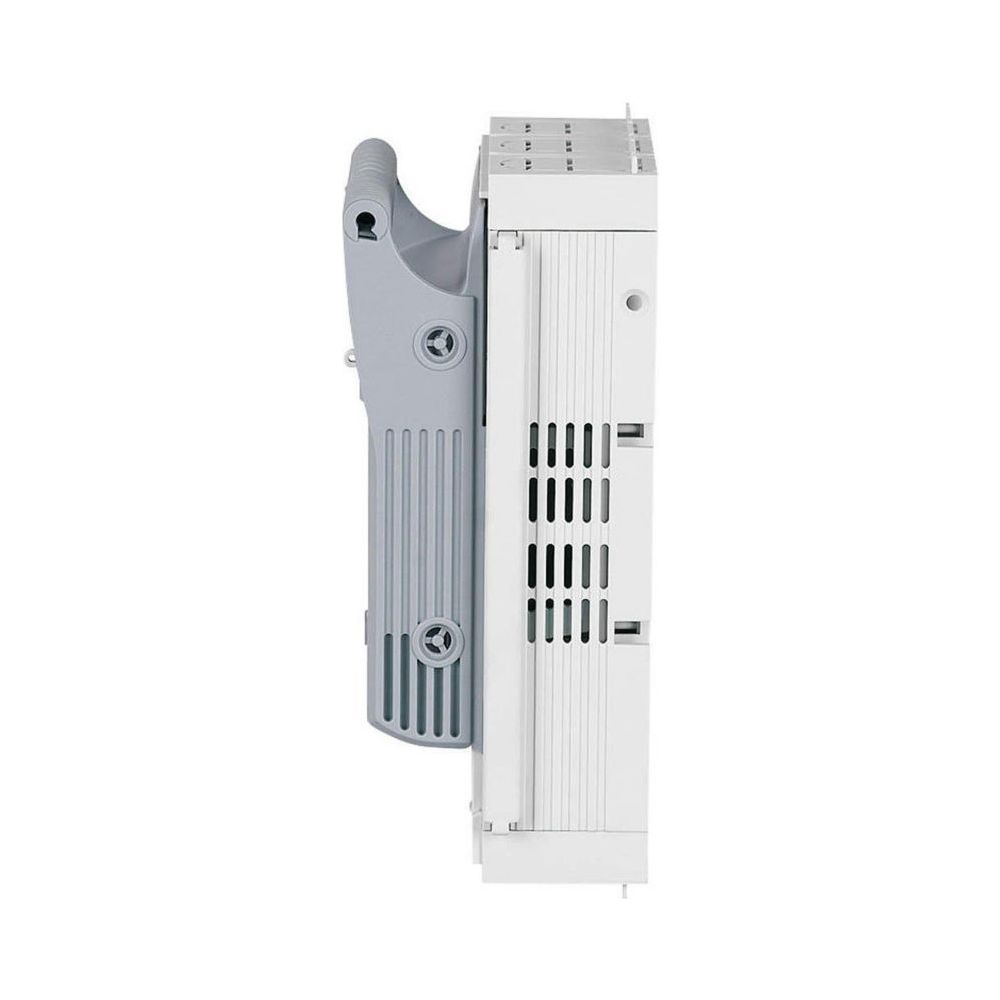

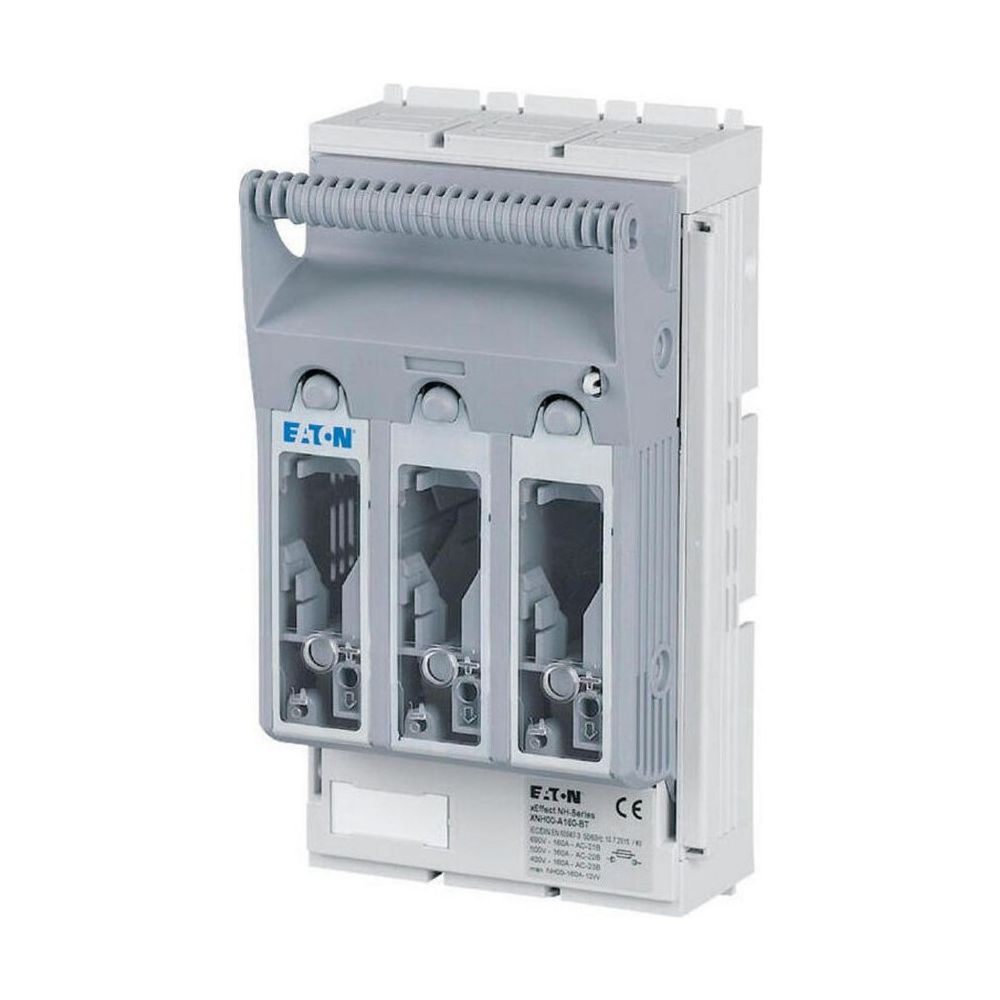

Eaton NH-Sicherungslasttrennschalter xEffect XNH00-A160-BT, 3-polig 1,5-95mm2, Polyamid, Grau
Der Eaton xEffect XNH00-A160-BT ist ein 3-poliger NH-Sicherungslasttrennschalter für die Montage auf Montageplatten. Das Gerät ist für den Einsatz mit NH000- und NH00-Sicherungseinsätzen konzipiert und ermöglicht über eine Rahmenklemme den Anschluss von Leitern mit Querschnitten von 1,5 bis 95 mm².
Funktion und Sicherheit
Die Betätigung erfolgt über einen frontseitigen Deckelgriff. Für eine erhöhte Sicherheit im Betrieb ist das Gerät optional mit einer Verriegelungsvorrichtung abschließbar. Die Konstruktion aus Polyamid erfüllt die Anforderungen der Norm IEC/EN 60947-3 und bietet im eingebauten Zustand einen Kontaktschutz gemäß IP2XC. Die Strompfade bestehen aus versilbertem elektrolytischem Kupfer.
Technische Daten
- Bemessungsbetriebsstrom: 160 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Anschlussart: Rahmenklemme
- Anschlussquerschnitt: 1,5 bis 95 mm²
- Geeignet für Sicherungen: NH000, NH00
- Bemessungskurzzeitstromfestigkeit: 7 kA
- Bedingter Bemessungskurzschlussstrom: 120 kA
- Mechanische Lebensdauer: 1400 Schaltvorgänge
- Umgebungstemperatur: -25 °C bis 70 °C
Der XNH00-A160-BT zeichnet sich durch eine hohe Kurzschlussfestigkeit von bis zu 120 kA aus. Mit einem Bemessungsdauerstrom von 160 A und der flexiblen Anschlussmöglichkeit für Leiter bis 95 mm² eignet sich das Gerät für anspruchsvolle Schaltanlagen. Die Montage auf Platten sowie die optionale Abschließbarkeit unterstützen eine effiziente Wartung.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Rahmenklemme |
| Artikelnummer | EATON-183026 |
| Bemessungsfrequenz | 40 Hz - 60 |
| Betätigerposition | Vorderseite |
| Betätigertyp | Deckelgriff |
| EAN | 4015081779536 |
| EAN-13 | 4015081779536 |
| Einhaltung(en) | RoHS conform |
| Farbe | Grau |
| Gewicht | 0,665 kg |
| Kabeleinführung | sonstige |
| Material | Polyamid |
| Modellcode | XNH00-A160-BT |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 204 |
| Produktbreite | 106 |
| Produktgewicht | 0,653 |
| Produkthöhe | 84 |
| Typ | Grundgerät |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60947-3 |
| WEEE-Nr. | 92318050 |
