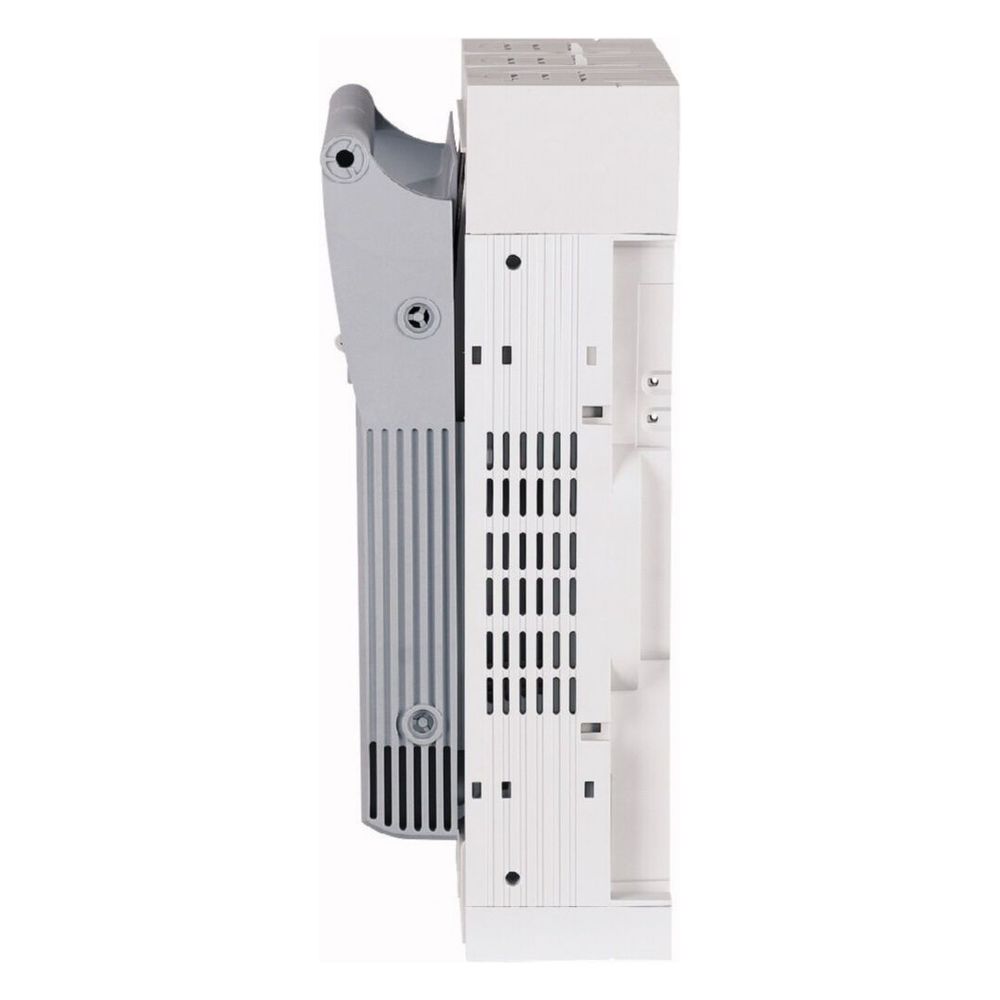

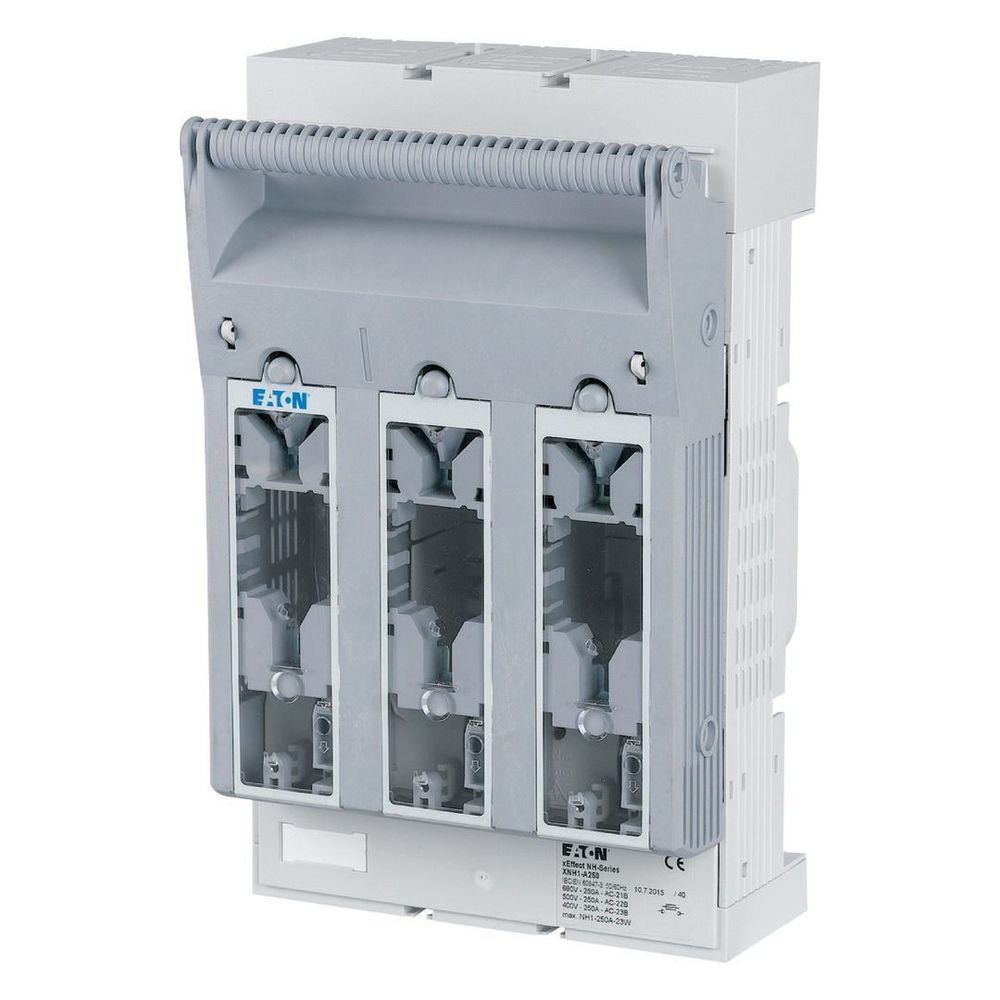

Eaton NH-Sicherungs-Lasttrennschalter xEffect XNH1-A250, 3-polig, Flachanschluss M10, Polyamid, Grau
Der Eaton xEffect XNH1-A250 ist ein 3-poliger NH-Sicherungs-Lasttrennschalter für die Montageplatte. Das Gerät ist für NH1-Sicherungseinsätze ausgelegt und für den Einsatz in anspruchsvollen Schaltanlagen konzipiert. Die Strompfade bestehen aus versilbertem elektrolytischem Kupfer, während das Gehäuse aus Polyamid gefertigt ist.
Funktion und Bedienung

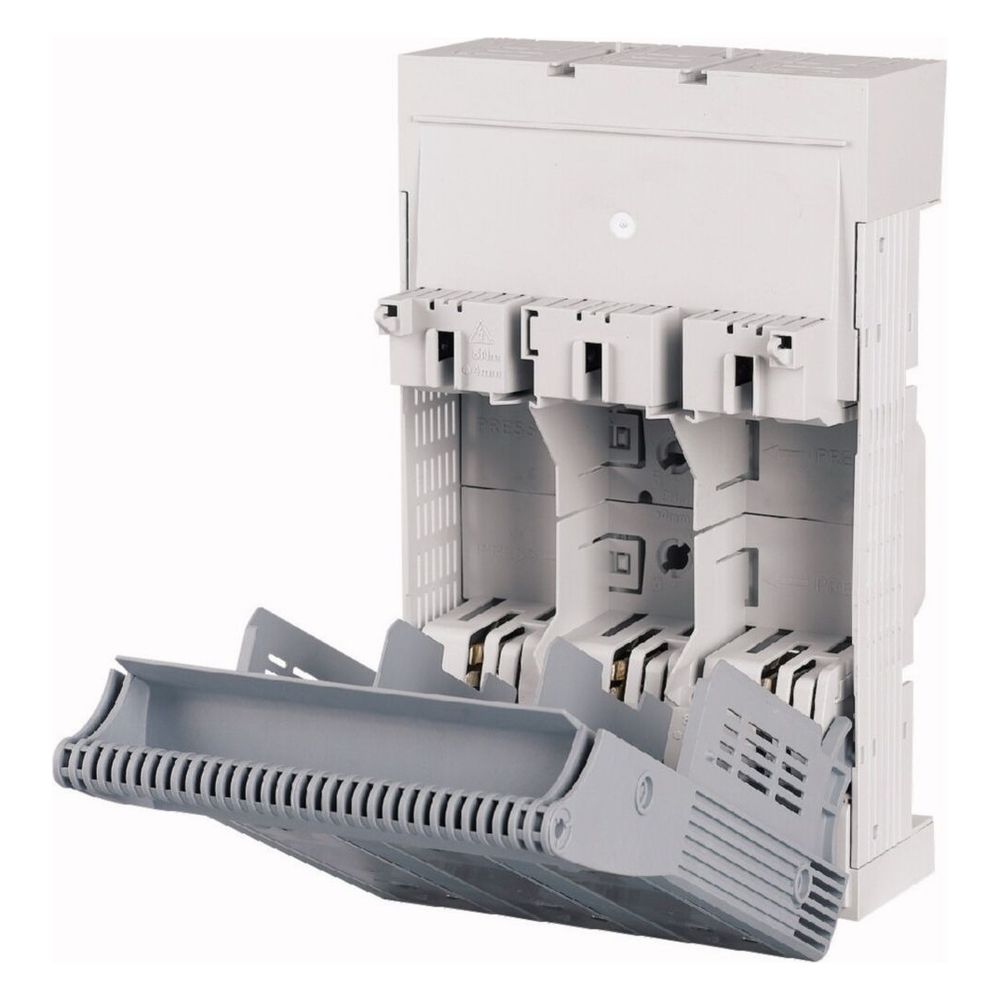

Die Betätigung erfolgt über einen frontseitigen Deckelgriff mittels abhängiger Handbetätigung. Das Gehäuse ist selbstauslöschend gemäß UL 94 und bietet im eingebauten Zustand einen frontseitigen Schutzgrad von IP20 im Betriebsstatus. Für erhöhte Sicherheit ist das Gerät optional mit einer Verriegelungsvorrichtung oder XNH-XLOCK abschließbar.
Montage und Anschluss
Der Lasttrennschalter ist für die Boden- oder Frontbefestigung vorgesehen und verfügt über einen Flachanschluss mit M10-Bolzen. Dies ermöglicht eine flexible Anbindung von Leitern bis zu einem Querschnitt von 150 mm². Die Konstruktion unterstützt eine vertikale oder horizontale Einbaulage.
Dieser Lasttrennschalter bietet eine Bemessungsbetriebsspannung von bis zu 690 V AC und einen Bemessungsbetriebsstrom von 250 A. Mit einer mechanischen Lebensdauer von 1400 Schaltvorgängen und einer bedingten Bemessungskurzschlussleistung von bis zu 120 kA bei 500 V erfüllt das Gerät hohe industrielle Standards. Die Kombination aus robuster Materialwahl und präziser Schalttechnik macht ihn zu einer verlässlichen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
- Polzahl: 3
- Größe: NH1
- Bemessungsbetriebsstrom: 250 A
- Bemessungsisolationsspannung (Ui): 800 V
- Anschlussart: Flachanschluss M10
- Max. Leiterquerschnitt: 150 mm²
- Mechanische Lebensdauer: 1400 Schaltvorgänge
- Elektrische Lebensdauer: 200 Schaltvorgänge
- Umgebungstemperaturbereich: -25 °C bis 70 °C
- Schutzart (frontseitig): IP20
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Flachanschluss |
| Artikelnummer | EATON-183043 |
| Bemessungsfrequenz | 40 Hz - 60 |
| Betätigerposition | Vorderseite |
| Betätigertyp | Deckelgriff |
| EAN | 4015081779703 |
| EAN-13 | 4015081779703 |
| Einhaltung(en) | RoHS conform |
| Farbe | Grau |
| Gewicht | 2,013 kg |
| Größe | NH1-Sicherung |
| Kabeleinführung | sonstige |
| Material | Polyamid |
| Modellcode | XNH1-A250 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 306 |
| Produktbreite | 184 |
| Produktgewicht | 1,991 |
| Produkthöhe | 117 |
| Typ | Grundgerät |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60947-3 |
| WEEE-Nr. | 92318050 |
