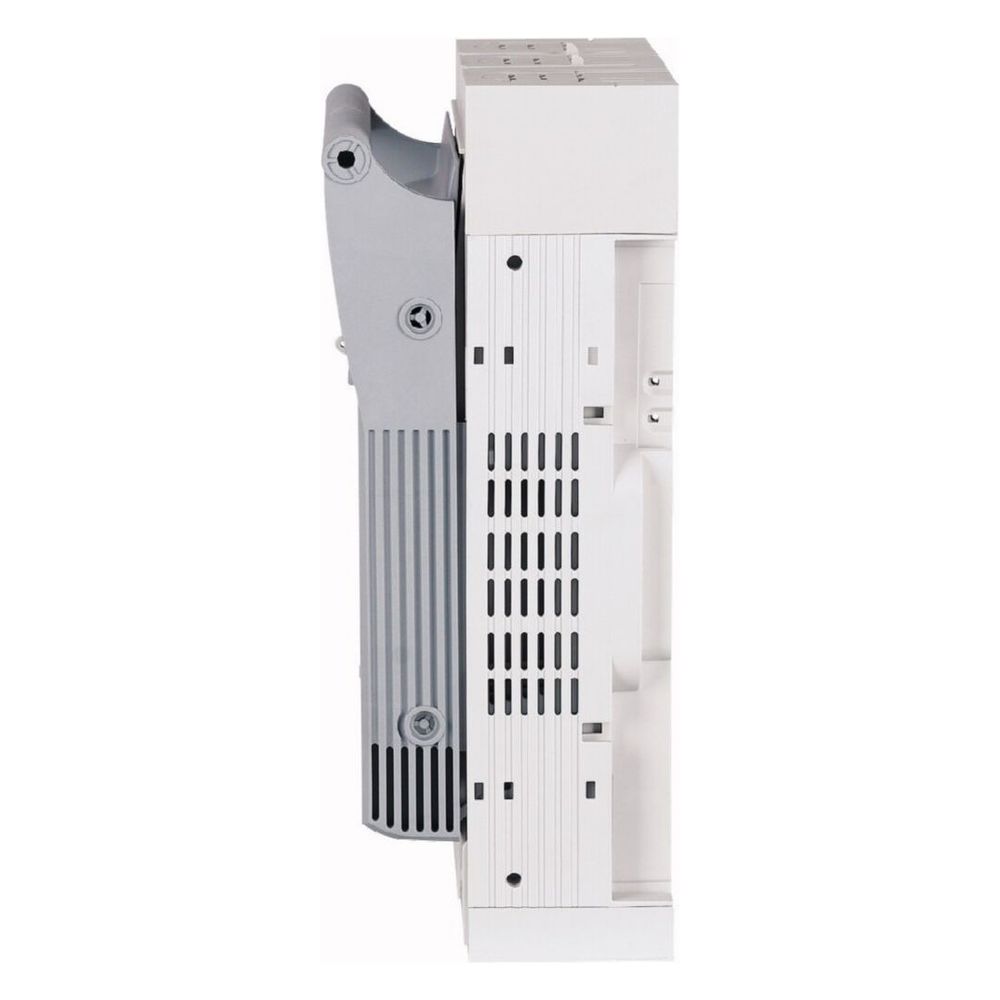

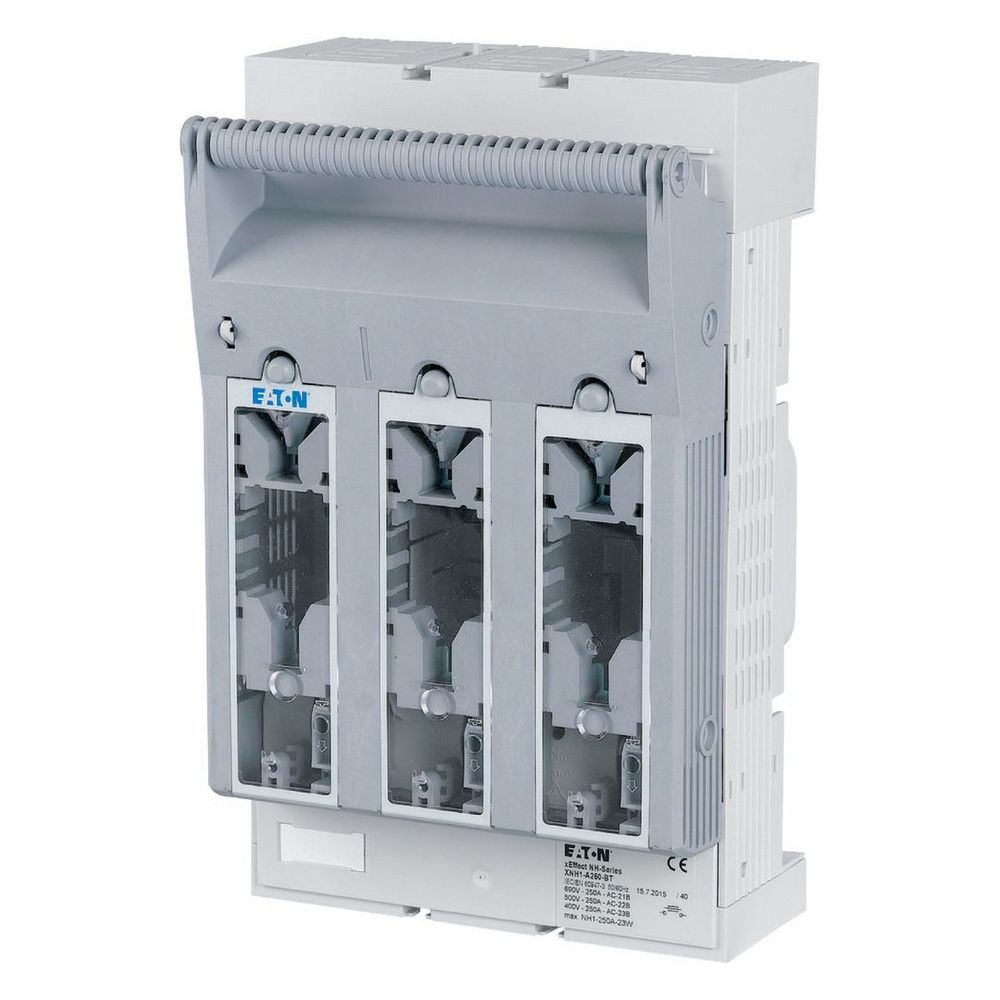

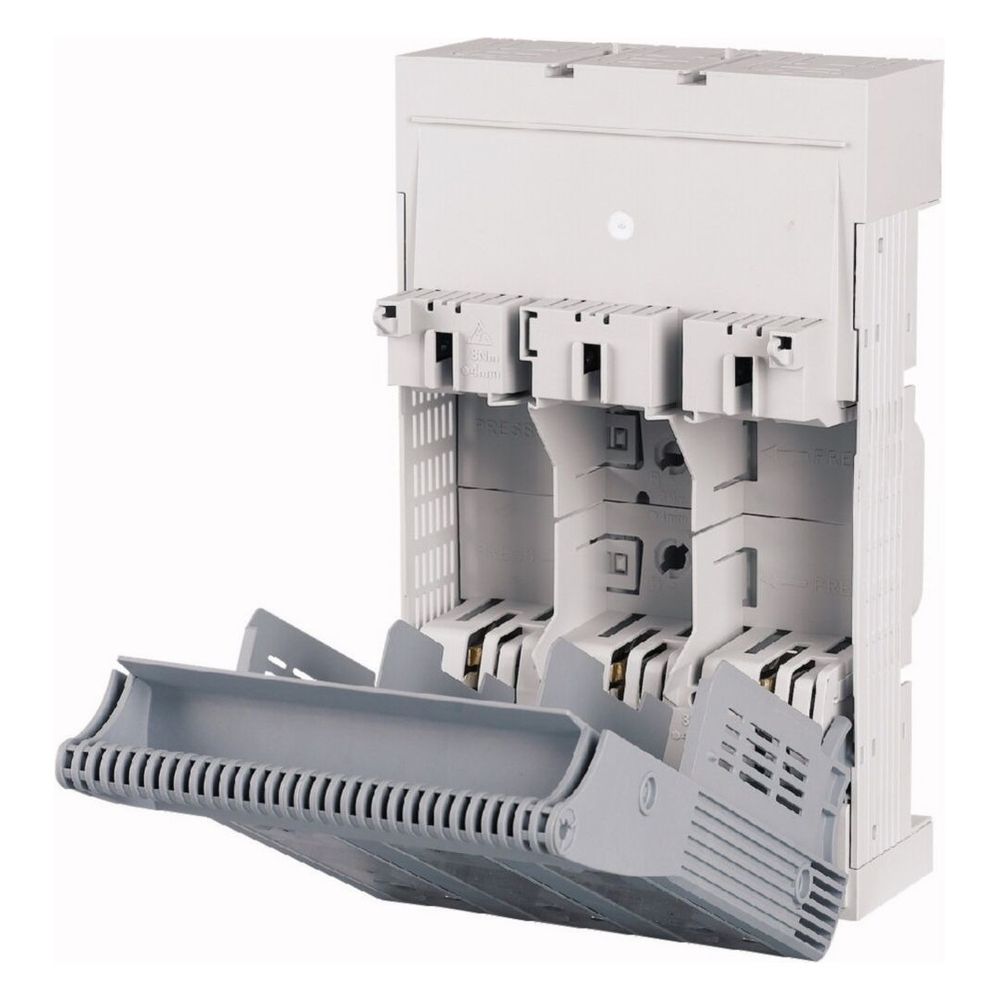

Eaton NH-Sicherungs-Lasttrennschalter xEffect XNH1-A250-BT, 35-150mm2, Montageplatte, Grau
Der Eaton xEffect XNH1-A250-BT ist ein 3-poliger NH-Sicherungs-Lasttrennschalter für die Montageplatte, der für den zuverlässigen Schaltkreisschutz konzipiert ist. Das Gerät ist für NH1-Sicherungseinsätze ausgelegt und verfügt über eine Rahmenklemme für Anschlussquerschnitte von 35 bis 150 mm². Durch die frontseitige Betätigung mittels Deckelgriff ermöglicht er eine effiziente Bedienung in Schaltanlagen.
Funktion und Sicherheit
Der Lasttrennschalter ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC ausgelegt und bietet eine hohe Kurzschlussfestigkeit von bis zu 120 kA bei 500 V. Die Strompfade bestehen aus versilbertem elektrolytischem Kupfer. Das Gehäuse aus Polyamid ist selbstauslöschend gemäß UL 94 und für einen Umgebungstemperaturbereich von -25 °C bis 70 °C geeignet. Das Gerät ist standardmäßig plombierbar und optional mit einer Verriegelungsvorrichtung für Vorhängeschlösser ausstattbar.
Technische Daten
- Polzahl: 3
- Größe: NH1
- Anschlussart: Rahmenklemme
- Anschlussquerschnitt: 35 - 150 mm²
- Bemessungsbetriebsstrom: 250 A
- Bemessungsisolationsspannung (Ui): 800 V AC
- Bedingte Bemessungskurzschlussleistung: 100 kA (690 V) / 120 kA (500 V)
- Mechanische Lebensdauer: 1400 Schaltvorgänge
- Elektrische Lebensdauer: 200 Schaltvorgänge
- Schutzart (frontseitig): IP20
Der Lasttrennschalter überzeugt durch seine mechanische und elektrische Belastbarkeit, die eine lange Lebensdauer in anspruchsvollen Umgebungen unterstützt. Mit einem Bemessungsbetriebsstrom von 250 A und der flexiblen Anschlussmöglichkeit für Leiter bis 150 mm² bietet das Gerät eine leistungsstarke Lösung für den professionellen Schaltanlagenbau. Die einfache Montage auf der Platte sowie die optionale Abschließbarkeit unterstützen eine sichere und wartungsfreundliche Installation.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Rahmenklemme |
| Artikelnummer | EATON-183044 |
| Bemessungsfrequenz | 40 Hz - 60 |
| Betätigerposition | Vorderseite |
| Betätigertyp | Deckelgriff |
| EAN | 4015081779710 |
| EAN-13 | 4015081779710 |
| Einhaltung(en) | RoHS conform |
| Farbe | Grau |
| Gewicht | 2,053 kg |
| Größe | NH1-Sicherung |
| Kabeleinführung | sonstige |
| Material | Polyamid |
| Modellcode | XNH1-A250-BT |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 306 |
| Produktbreite | 184 |
| Produktgewicht | 2,031 |
| Produkthöhe | 117 |
| Typ | Grundgerät |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60947-3 |
| WEEE-Nr. | 92318050 |
