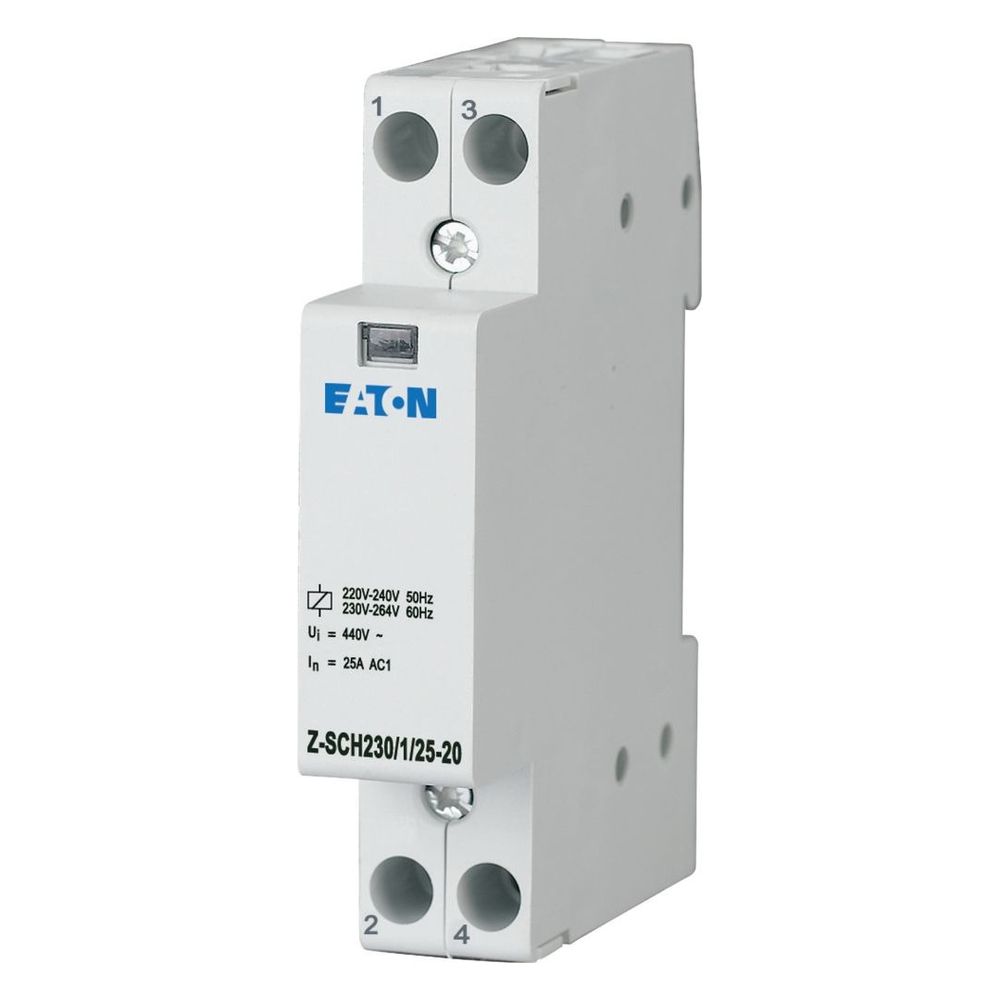

Eaton Installationsschütz Z-SCH Z-SCH230/1/25-20, 230V AC, 25A, 2 Schließer

Das Installationsschütz von Eaton dient der effizienten Steuerung elektrischer Lasten in Gebäuden. Mit einer Bemessungsbetriebsspannung von 440 V und einem Bemessungsbetriebsstrom von 25 A eignet sich das Gerät für vielfältige Schaltaufgaben in der Haustechnik.

Funktionsweise und Einsatzbereiche

Das Schütz ist mit zwei Schließern ausgestattet und für den Betrieb mit Wechselstrom ausgelegt. Es unterstützt eine maximale Glühlampenlast von 3000 W sowie verschiedene Leuchtstofflampenlasten, darunter 1160 VA für Standardanwendungen und bis zu 2552 VA in Duo-Schaltungen. Die kompakte Bauweise mit einer Breite von einer Teilungseinheit ermöglicht eine platzsparende Montage. Eine manuelle Betätigung oder eine Tag-/Nachtfunktion sind bei diesem Modell nicht vorgesehen.

Montage und Schutz

Das Gerät ist für den Einbau in Umgebungen mit der Schutzart IP40 konzipiert. Mit einer Einbautiefe von 60 mm fügt es sich in gängige Installationsumgebungen ein. Die Erweiterung durch Zusatzeinrichtungen ist möglich, was die Flexibilität bei der Anlagenplanung erhöht.

Durch die Kombination aus hoher Schaltleistung und kompakter Bauform stellt dieses Installationsschütz eine Lösung für die Steuerung von Beleuchtungs- und Lastkreisen dar. Mit 25 A Bemessungsbetriebsstrom und einer Bemessungsbetriebsspannung von 440 V bietet es die notwendige Kapazität für anspruchsvolle Anwendungen. Die Integration in Standardverteilungen durch die Breite von 1 TE macht es zu einer bewährten Komponente für Elektroinstallationen.

Technische Daten

• Bemessungsbetriebsspannung: 440 V
• Bemessungsbetriebsstrom: 25 A
• Anzahl Schließer: 2
• Anzahl Öffner: 0
• Breite in Teilungseinheiten: 1
• Einbautiefe: 60 mm
• Schutzart: IP40
• Max. Glühlampenlast: 3000 W
• Max. Leuchtstofflampenlast: 1160 VA
• Spannungsart: AC
