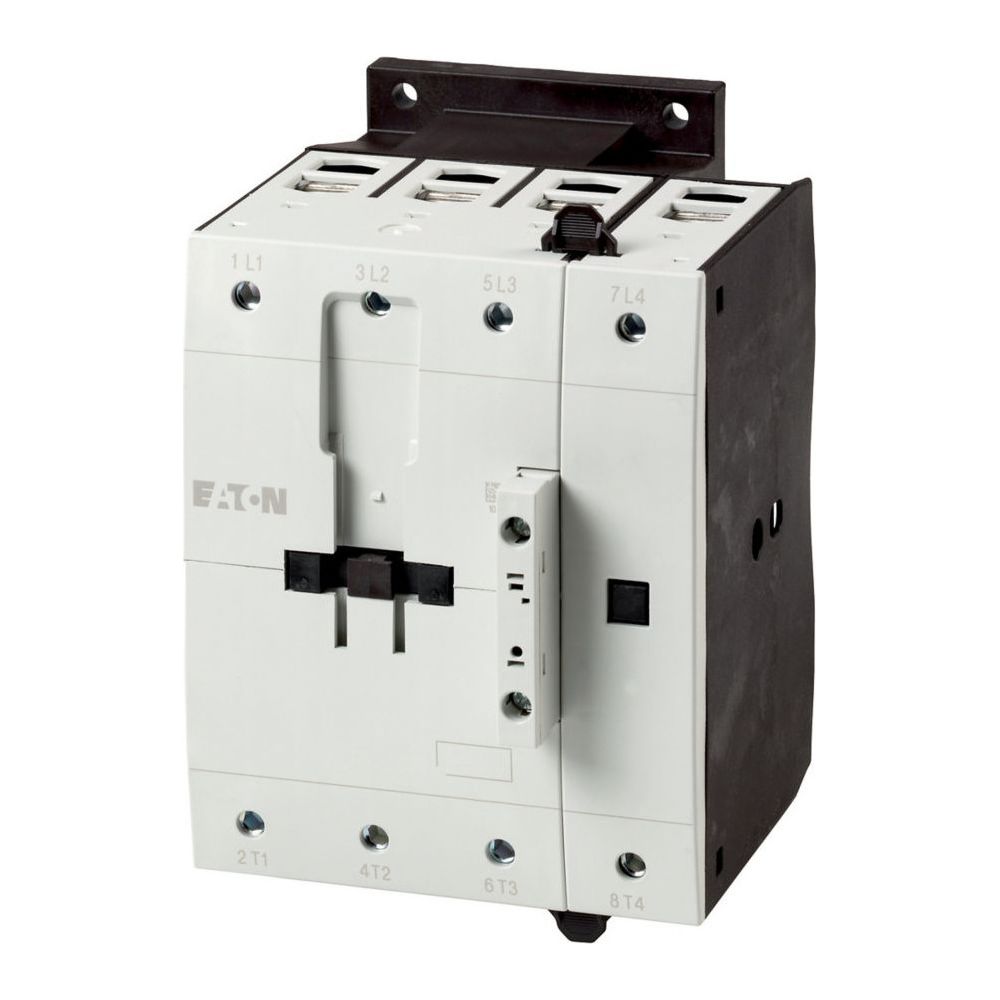

Eaton Leistungsschütz DILMP DILMP125(RAC240), 125 A, 190-240 V, 4-polig
Der 4-polige Leistungsschütz aus der Eaton Moeller Serie ist für das Schalten von AC-1-Lasten optimiert und eignet sich für Anwendungen wie Heizungen oder Netzumschaltungen. Mit einem Bemessungsbetriebsstrom von 125 A bietet das Gerät eine zuverlässige Lösung für anspruchsvolle Schaltaufgaben. Die Wechselstrombetätigung erfolgt über einen Spannungsbereich von 190 bis 240 V bei 50/60 Hz.
Effiziente Installation und Sicherheit
Das Design des Schützes ist auf eine schnelle und sichere Verdrahtung ausgelegt. Gut erreichbare Spulenanschlüsse an der Frontseite sowie komfortable Rahmenklemmen mit zwei getrennten Anschlussräumen erleichtern die Montage. Die mechanische Verriegelung benötigt keine zusätzliche Baubreite, was eine kompakte Anordnung im Schaltschrank ermöglicht. Zudem ist das Gerät finger- und handrückensicher ausgeführt, um einen Berührungsschutz bei senkrechter Betätigung von vorne zu ermöglichen.
Robuste Bauweise für den industriellen Einsatz
Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und erfüllt hohe Anforderungen an die mechanische Lebensdauer mit bis zu 10 Millionen Schaltvorgängen. Die Anschlusstechnik erfolgt über robuste Schraubklemmen, die eine dauerhafte Kontaktierung sicherstellen. Dank der Klimafestigkeit und der Eignung für einen Verschmutzungsgrad von 3 ist der Einsatz in industriellen Umgebungen unter Einhaltung der Montagevorgaben möglich.
Dieser 4-polige Leistungsschütz überzeugt durch seine hohe Schaltleistung von 125 A bei AC-1-Lasten und seine kompakte Bauweise. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V und der flexiblen Wechselstrombetätigung zwischen 190 und 240 V ist er eine langlebige Komponente für präzise Schaltvorgänge in der Haustechnik und Industrie.
Technische Daten
- Polzahl: 4-polig
- Bemessungsbetriebsstrom (AC-1, 400 V): 125 A
- Bemessungsbetriebsstrom (AC-3, 400 V): 80 A
- Bemessungsbetriebsleistung (AC-1, 400 V): 37 kW
- Bemessungsbetriebsleistung (AC-4, 400 V): 28 kW
- Steuerspeisespannung: 190 - 240 V AC (50/60 Hz)
- Anschlusstechnik: Schraubklemmen
- Einschaltdauer: 100 %
- Breite: 122 mm
- Gewicht: 2,73 kg
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-109905 |
| Breite | 122 |
| EAN | 4015081094714 |
| EAN-13 | 4015081094714 |
| Einschaltdauer | 100 |
| Gewicht | 2,826 kg |
| Höhe | 170 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 80 |
| Ie bie AC-4, 400V | 115 |
| Modellcode | DILMP125(RAC240) |
| P bei AC-4, 400V | 28 |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 160 |
| Produktbreite | 122 |
| Produktgewicht | 2,73 |
| Produkthöhe | 170 |
| Produktkategorie | Schütze |
| Schließer Haupt | 4 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 190 |
| Spannungsart | Wechselstrom |
| Tiefe | 160 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 0,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
