Beschreibung

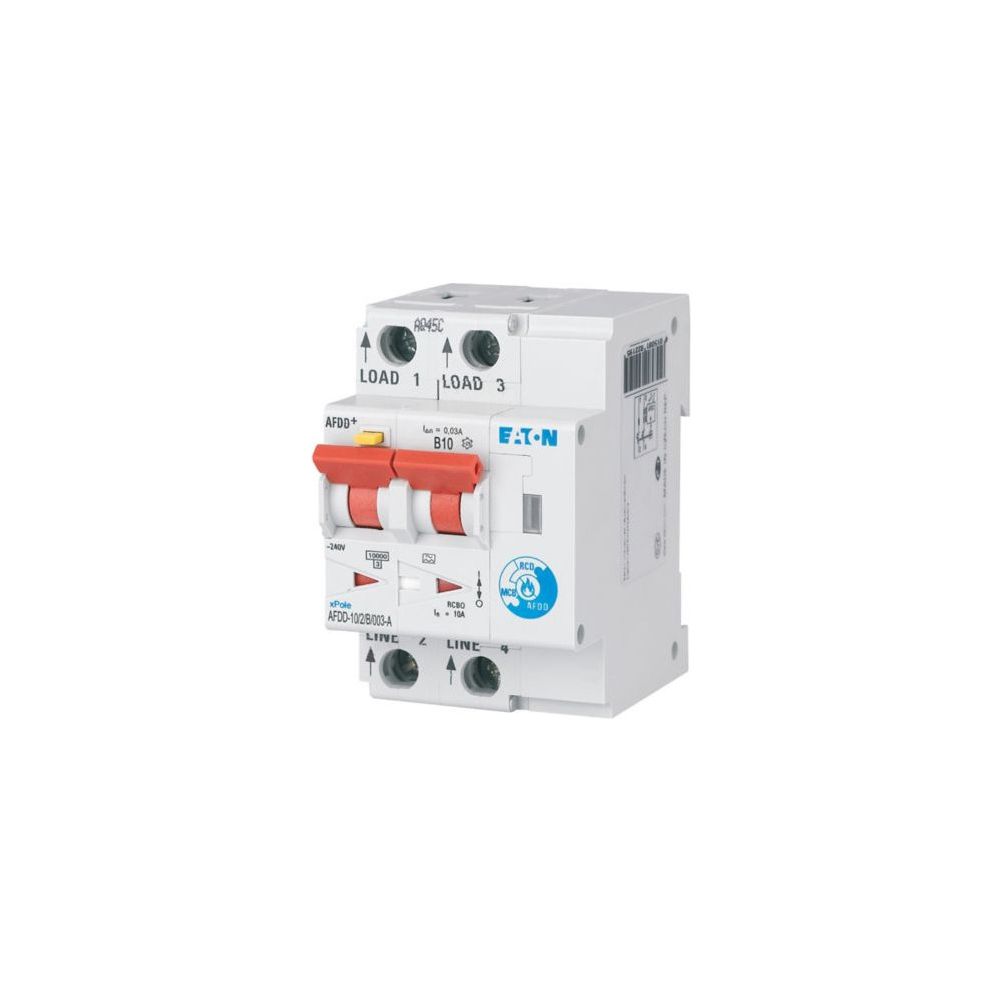

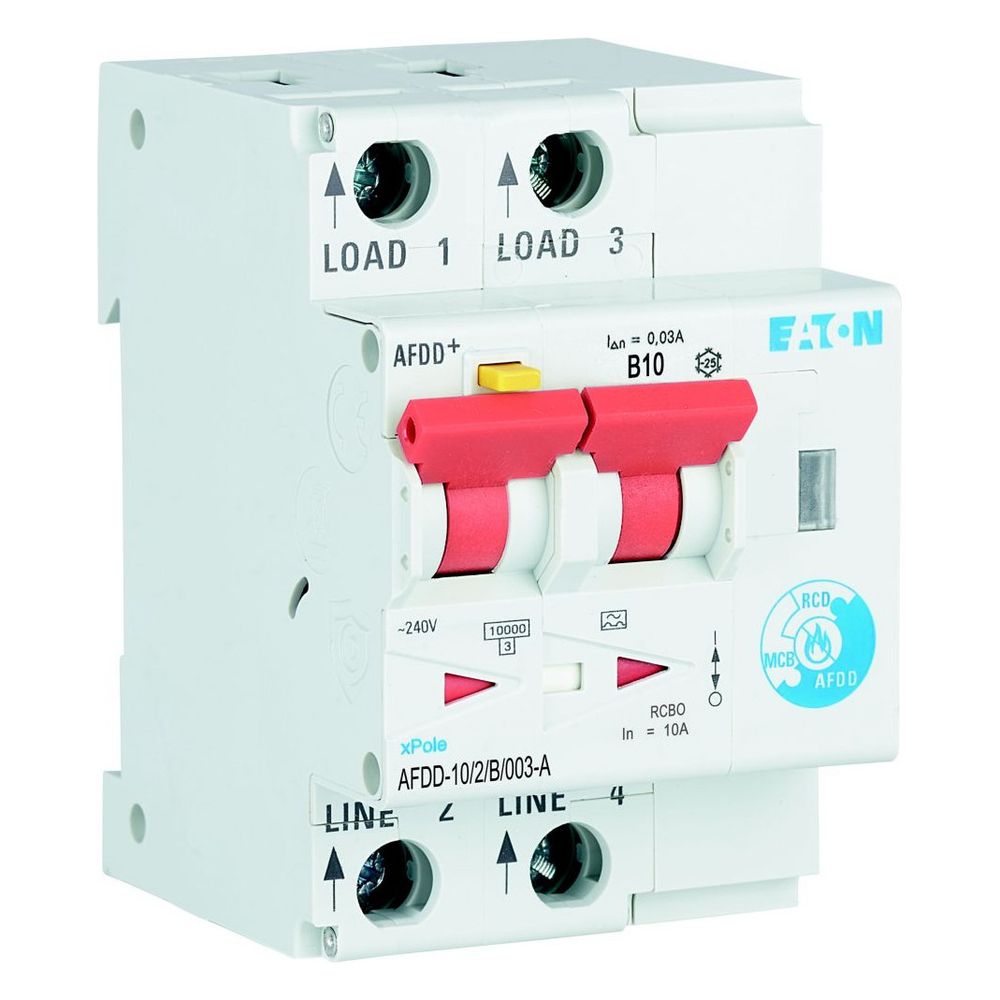

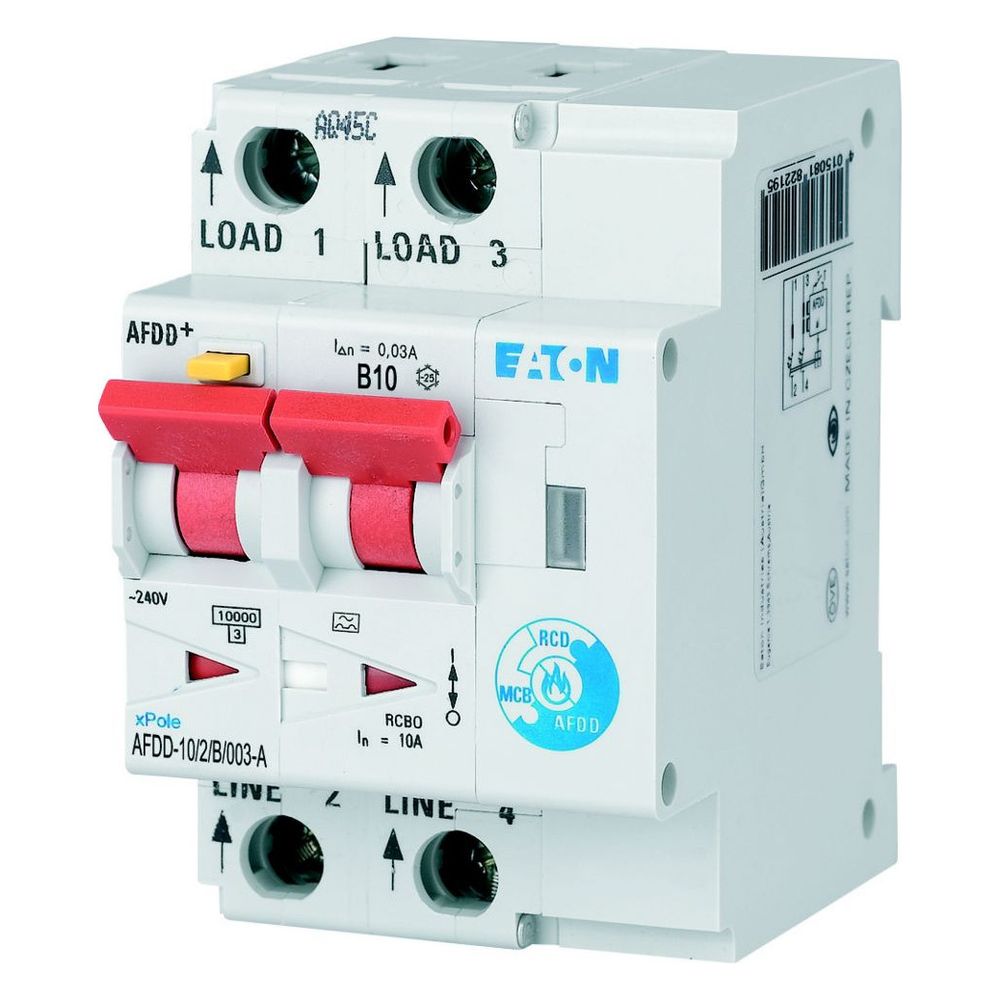

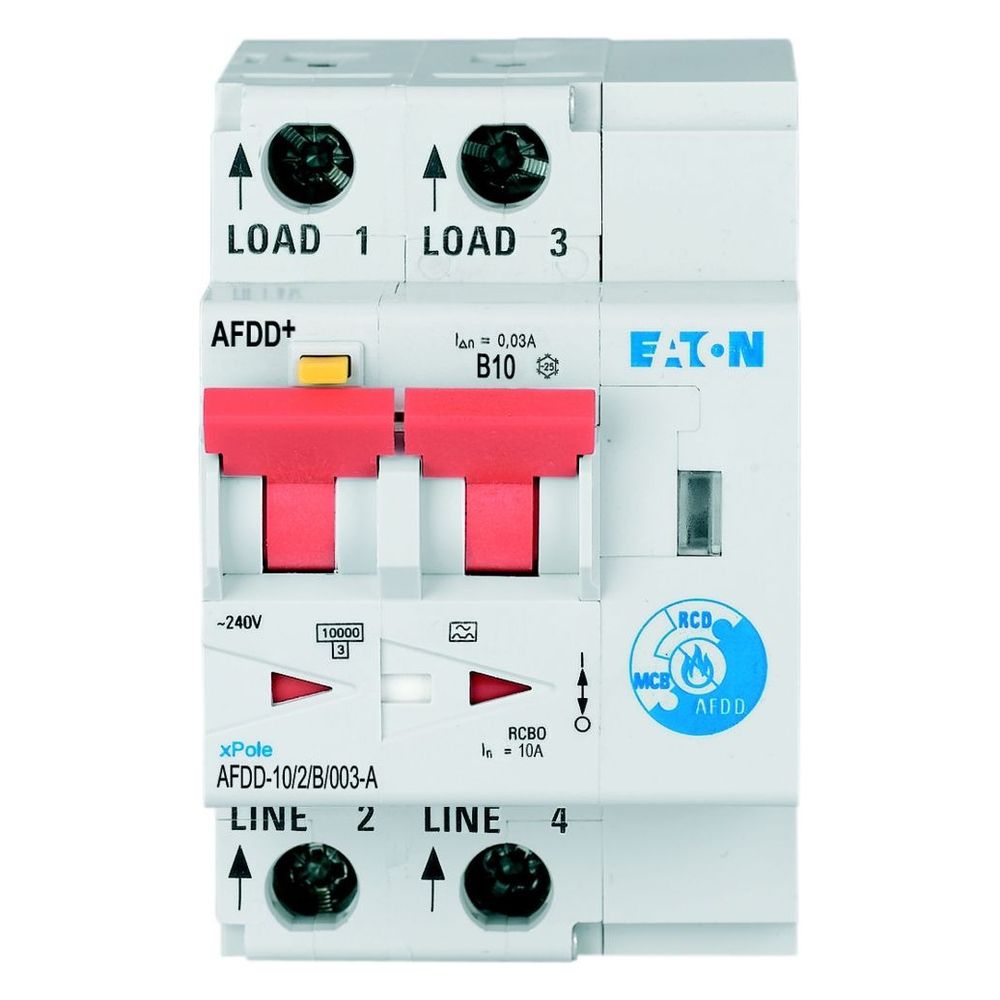

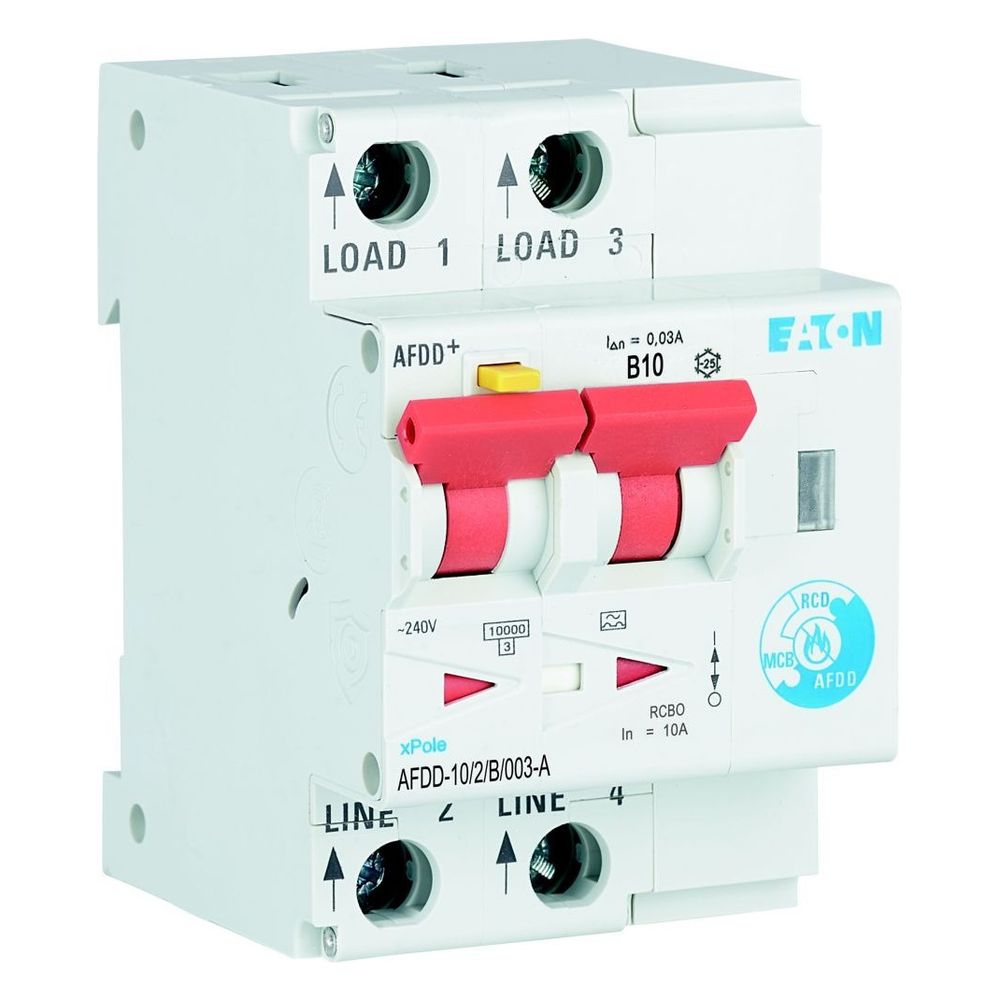

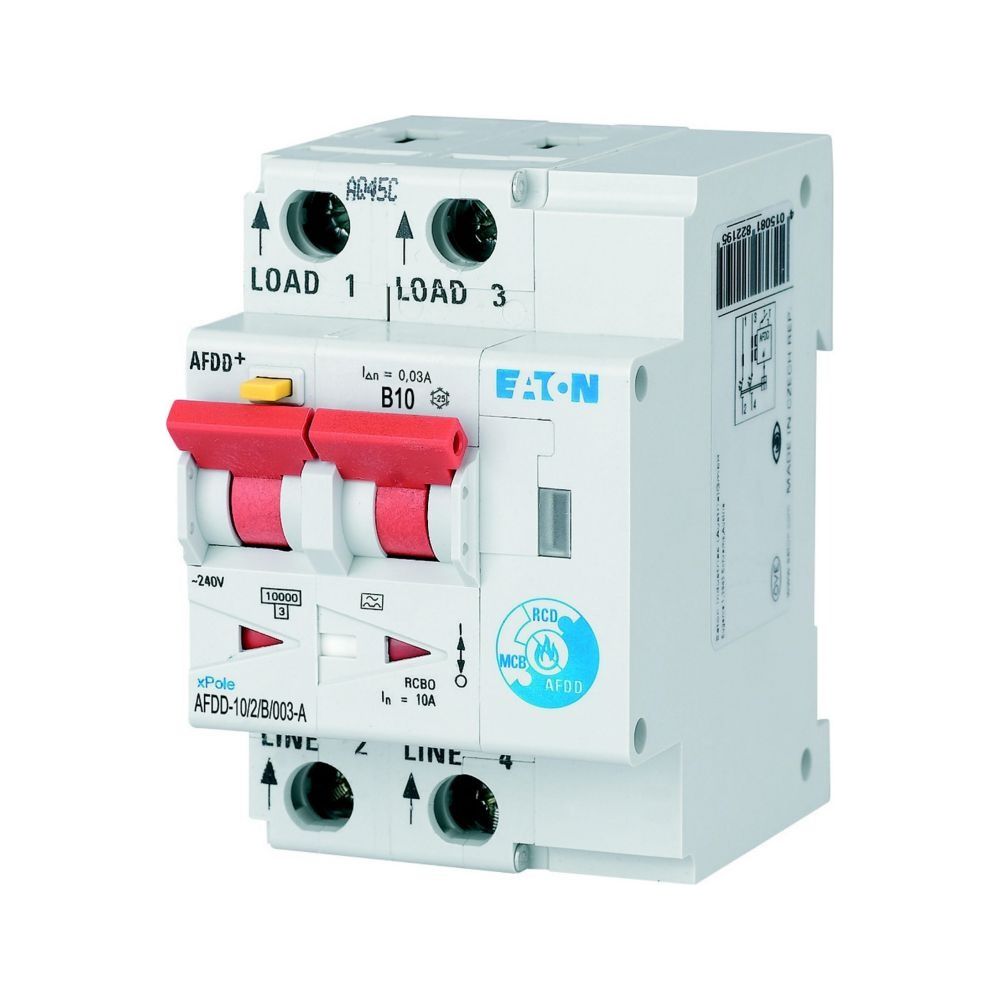

Eaton Brandschutzschalter AFDD+ AFDD-10/2/B/003-A, 2-polig, 10A, 30mA, Typ A
Dieser Brandschutzschalter aus der xPole Serie von Eaton kombiniert eine Fehlerlichtbogen-Schutzeinrichtung mit Leitungs- und Fehlerstromschutz in einem kompakten Gerät. Er dient der Erkennung und Abschaltung von gefährlichen Fehlerlichtbögen in Endstromkreisen gemäß VDE 0100-420. Das netzspannungsunabhängige Gerät eignet sich für den Einsatz in Wohn- sowie Gewerbegebäuden.
Funktionsweise und Sicherheit
Die Schutzeinrichtung überwacht Stromkreise permanent auf Störlichtbögen und bietet durch eine LED-Anzeige eine schnelle Fehlerdiagnose. Die Kontaktstellungsanzeige in Rot und Grün ermöglicht eine direkte visuelle Kontrolle des Schaltzustands. Dank des tristabilen Rastschiebers lässt sich das Modul einfach aus einem bestehenden Verschienungsverband ausbauen, was die Wartung und Erweiterung der Elektroinstallation erleichtert.
Robuste Bauweise für vielfältige Anwendungen
Das Gerät ist für eine Umgebungstemperatur von -25 °C bis +40 °C ausgelegt und eignet sich somit auch für den Einsatz in Freiluftverteilern oder Baustromverteilern. Die Klemmen verfügen über einen Hintersteckschutz, der die Sicherheit bei der Montage erhöht. Mit einer Breite von drei Teilungseinheiten ist das System platzsparend auf der DIN-Schiene montierbar und bietet durch die hohe Klimafestigkeit eine zuverlässige Betriebssicherheit.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsspannung: 230 V
- Polzahl: 2
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 10 kA
- Fehlerstrom-Typ: A
- Einbaubreite: 3 TE
- Schutzart: IP20
- Verlustleistung: 5,1 W
Der Brandschutzschalter bietet durch die Kombination aus Fehlerlichtbogen-, Leitungs- und Fehlerstromschutz eine umfassende Absicherung für elektrische Endstromkreise. Mit einem Bemessungsstrom von 10 A, einer Auslösecharakteristik B und einem Bemessungsschaltvermögen von 10 kA ermöglicht das Gerät eine präzise und unverzögerte Abschaltung im Fehlerfall. Die robuste Ausführung für Temperaturen bis -25 °C macht es zu einer vielseitigen Lösung für anspruchsvolle Installationsumgebungen.
Technische Daten
| Hersteller | Eaton |
| Ableitstromtyp | A |
| Artikelnummer | EATON-187168 |
| Auslösung | unverzögert |
| Bemessungsfrequenz | 50 |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 10 |
| Betriebsspannung | 230 |
| EAN | 4015081822171 |
| EAN-13 | 4015081822171 |
| Einbaubreite | 54 |
| Einbautiefe | 67 |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Fehlerstromwert | 0,03 |
| Frequenz | 50 |
| Gerätehöhe | 80 |
| Gewicht | 0,295 kg |
| Grundfunktion | cBrandschutzschalter |
| Klimafestigkeit | IEC / EN 61009 |
| Montageart | DIN-Schiene |
| Polzahl | 2-polig |
| Polzahl (gesamt) | 2 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 52,5 |
| Produktgewicht | 0,277 |
| Produkthöhe | 73 |
| Rahmen | 45 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| Sortiment | AFDD |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Strom | 10 |
| Stromprüfmarken | gemäß Aufdruck |
| TE | 3 |
| Teststromkreis AC | 170-264 Volt AC |
| Typ | AFDD+ |
| Verlustleistung | 5,1 |
| Verschmutzungsgrad | 2 |
| Zertifikat(e) | CE |
| WEEE-Nr. | 92318050 |
