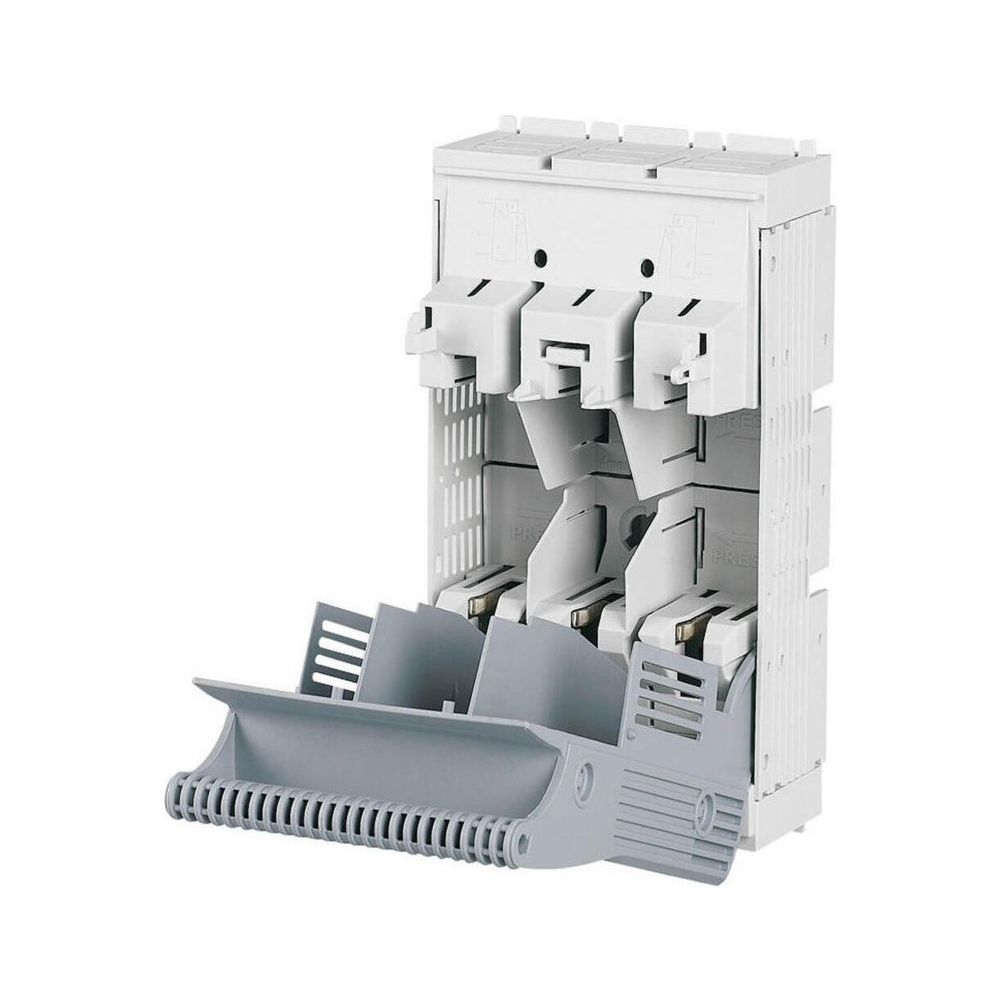

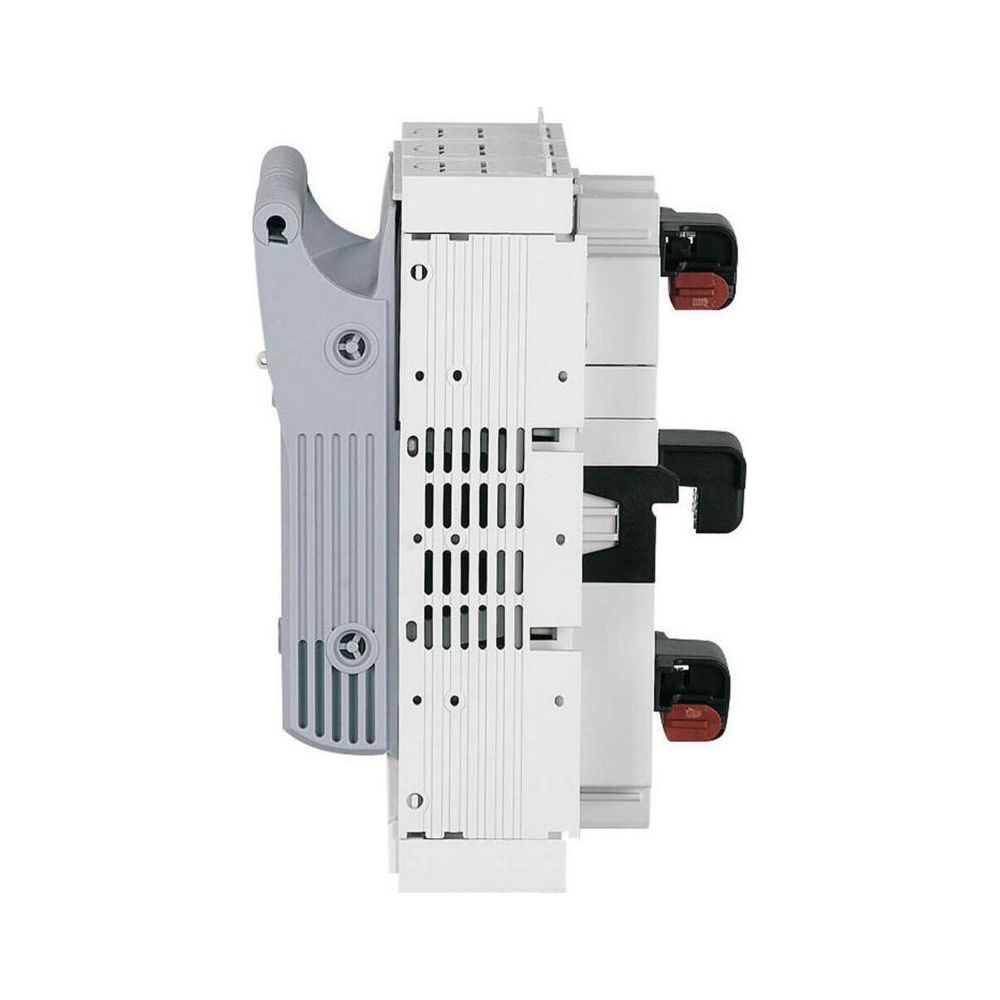

Eaton NH-Sicherungs-Lasttrennschalter xEffect XNH00-S160-BT1, 3-polig 1,5-95mm2 60mm, Polyamid, Grau
Der Eaton xEffect XNH00-S160-BT1 ist ein 3-poliger NH-Sicherungs-Lasttrennschalter für den Einsatz in 60 mm Sammelschienensystemen. Das Gerät ist für die Aufnahme von NH000- und NH00-Sicherungseinsätzen ausgelegt und bietet eine flexible Kabeleinführung, die sich zwischen oben und unten umbauen lässt.
Funktion und Montage
Der Lasttrennschalter verfügt über eine Rahmenklemme für Anschlussquerschnitte von 1,5 bis 95 mm². Die Betätigung erfolgt über einen frontseitigen Abdeckungsgriff, wobei das Gerät optional mit einer Verriegelungsvorrichtung oder einem Vorhängeschloss gesichert werden kann. Durch das flexible Design eignet sich der Trenner für verschiedene Einbausituationen und ist für eine Umgebungstemperatur von -25 °C bis 70 °C ausgelegt.
Sicherheit und Leistung
Das aus Polyamid gefertigte Grundgerät erfüllt hohe Anforderungen an die Betriebssicherheit und ist für eine Bemessungsisolationsspannung von 800 V AC ausgelegt. Die mechanische Lebensdauer umfasst 1400 Schaltvorgänge, während die elektrische Lebensdauer bei 300 Schaltvorgängen liegt. Das System ist zudem plombierbar und bietet durch verschiebbare Sichtfenster eine einfache Kontrolle der installierten Sicherungen.
Technische Daten
- Polzahl: 3
- Bemessungsbetriebsstrom: 160 A
- Anschlussart: Rahmenklemme
- Anschlussquerschnitt: 1,5 - 95 mm²
- Sammelschienensystem: 60 mm
- Sicherungstyp: NH000, NH00
- Bemessungsisolationsspannung (Ui): 800 V AC
- Mechanische Lebensdauer: 1400 Schaltvorgänge
- Umgebungstemperatur: -25 °C bis 70 °C
- Schutzart (frontseitig): IP20
Der Lasttrennschalter überzeugt durch seine robuste Bauweise und hohe Flexibilität bei der Installation in Schaltanlagen. Mit einem Bemessungsbetriebsstrom von 160 A und der Eignung für gängige NH-Sicherungseinsätze stellt er eine zuverlässige Komponente für den Schaltkreisschutz dar. Die einfache Umbaubarkeit der Kabelanschlussrichtung sowie die optionale Abschließbarkeit erhöhen die Sicherheit und Anpassungsfähigkeit im laufenden Betrieb.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Rahmenklemme |
| Artikelnummer | EATON-183034 |
| Bemessungsfrequenz | 40 Hz - 60 |
| Betätigerposition | Vorderseite |
| Betätigertyp | Abdeckungsgriff |
| EAN | 4015081779611 |
| EAN-13 | 4015081779611 |
| Einhaltung(en) | RoHS conform |
| Farbe | Grau |
| Gewicht | 0,92 kg |
| Kabeleinführung | sonstige |
| Material | Polyamid |
| Modellcode | XNH00-S160-BT1 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 204 |
| Produktbreite | 106 |
| Produktgewicht | 0,811 |
| Produkthöhe | 137 |
| Typ | Grundgerät |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60947-3 |
| WEEE-Nr. | 92318050 |
