Eaton FI/LS-Schalter FRBdM FRBDM-B16/1N/001-G/A, 16A, 10mA, 1-polig+N, B-Charakteristik

Der FI/LS-Schalter aus der xEffect-Serie von Eaton Moeller kombiniert Fehlerstromschutz und Leitungsschutz in einem kompakten Gerät. Diese netzspannungsabhängige RCBO-Einheit bietet eine zuverlässige Absicherung für industrielle sowie erweiterte kommerzielle Anwendungen und ist für den Einsatz in 1-phasigen Netzen mit Neutralleiter ausgelegt. Dank der kurzzeitverzögerten Auslösung und der hohen Stoßstromfestigkeit eignet sich das Bauteil auch für anspruchsvolle Umgebungen, einschließlich Freiluftverteilern bei Temperaturen bis -25 °C.

Funktion und Sicherheit

Die Kombination aus Fehlerstrom- und Leitungsschutzschalter ermöglicht eine platzsparende Installation auf der DIN-Schiene. Das Gerät verfügt über eine klare Kontaktstellungsanzeige in Rot und Grün sowie einen tristabilen Rastschieber, der den Ausbau aus einem bestehenden Verschienungsverband erleichtert. Ein integrierter Klemmen-Hintersteckschutz erhöht die Sicherheit bei der Montage. Die Auslösecharakteristik B sorgt für eine präzise Abschaltung bei Überlast und Kurzschluss, während der Typ A eine zuverlässige Fehlerstromerkennung gewährleistet.

Technische Daten

• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,01 A
• Auslösecharakteristik: B
• Fehlerstrom-Typ: A
• Polzahl: 1-polig + N
• Bemessungsspannung: 240 V
• Bemessungsschaltvermögen: 10 kA
• Stoßstromfestigkeit: 3 kA
• Einbaubreite: 2 TE
• Schutzart: IP20

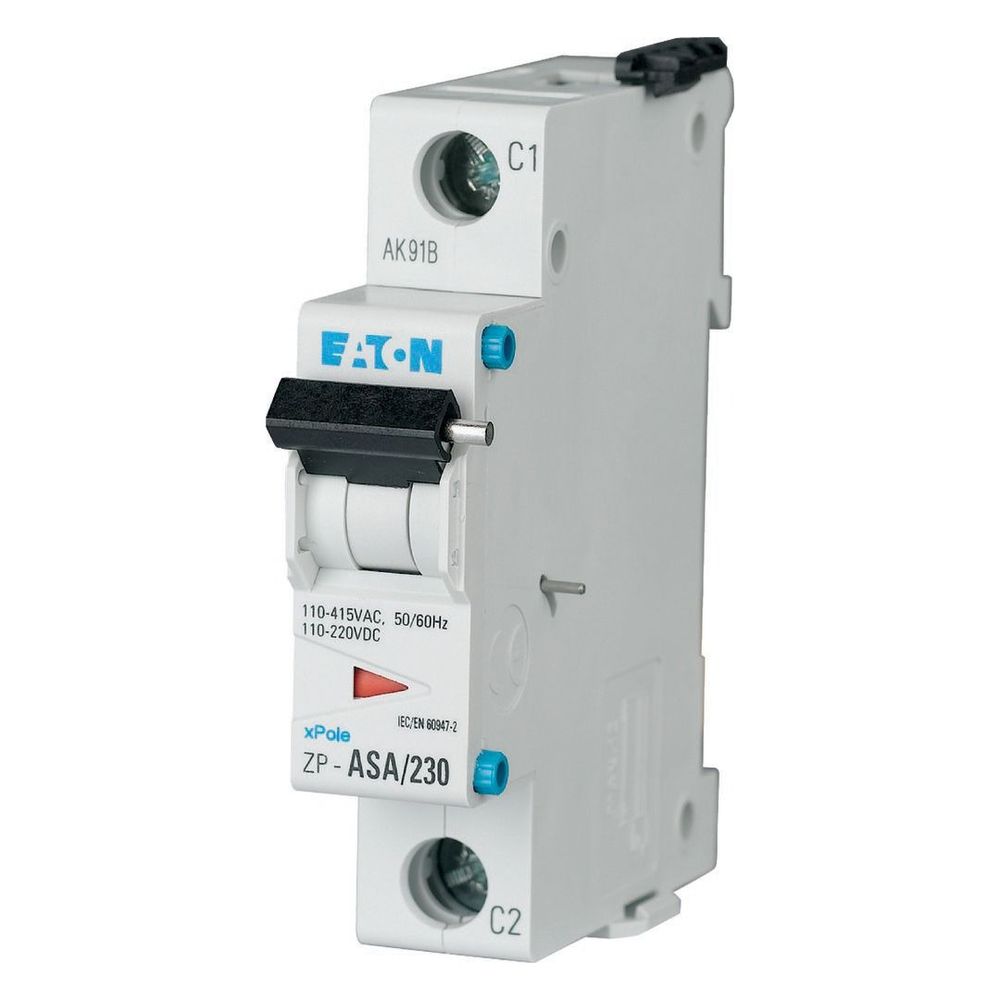

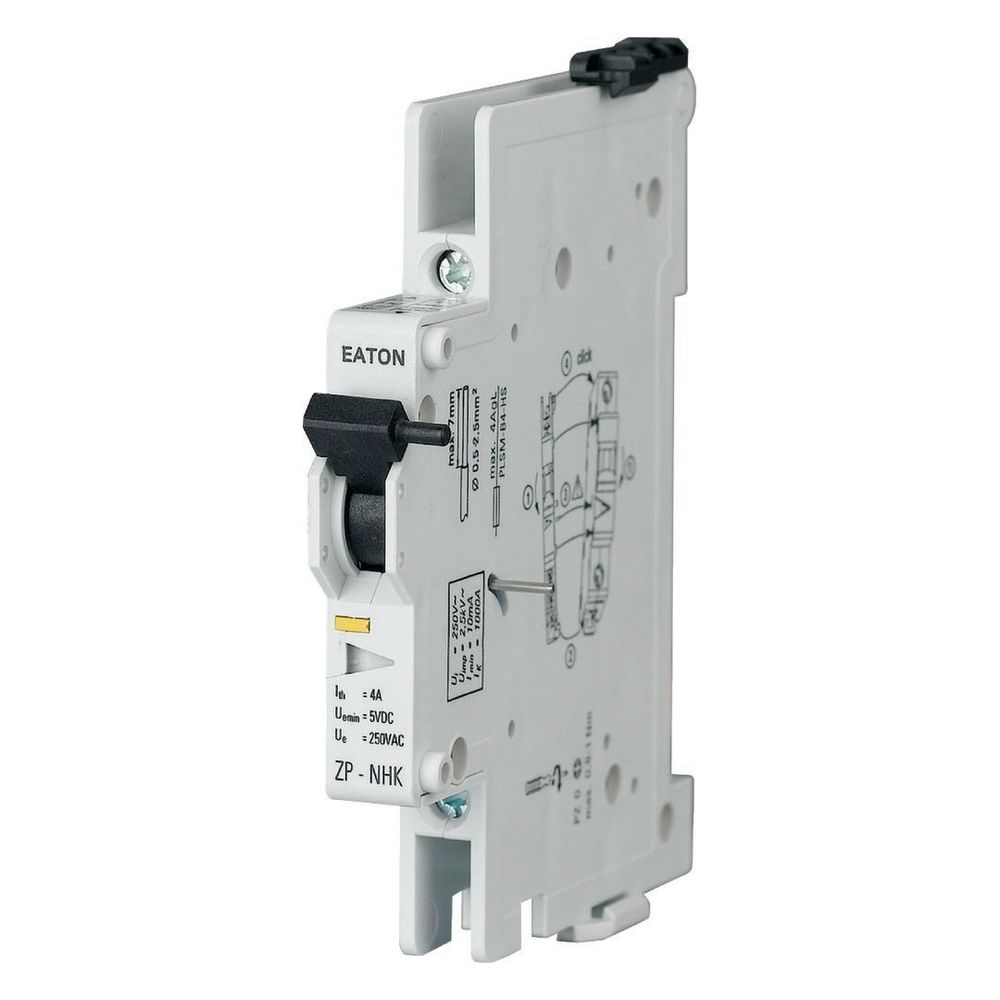

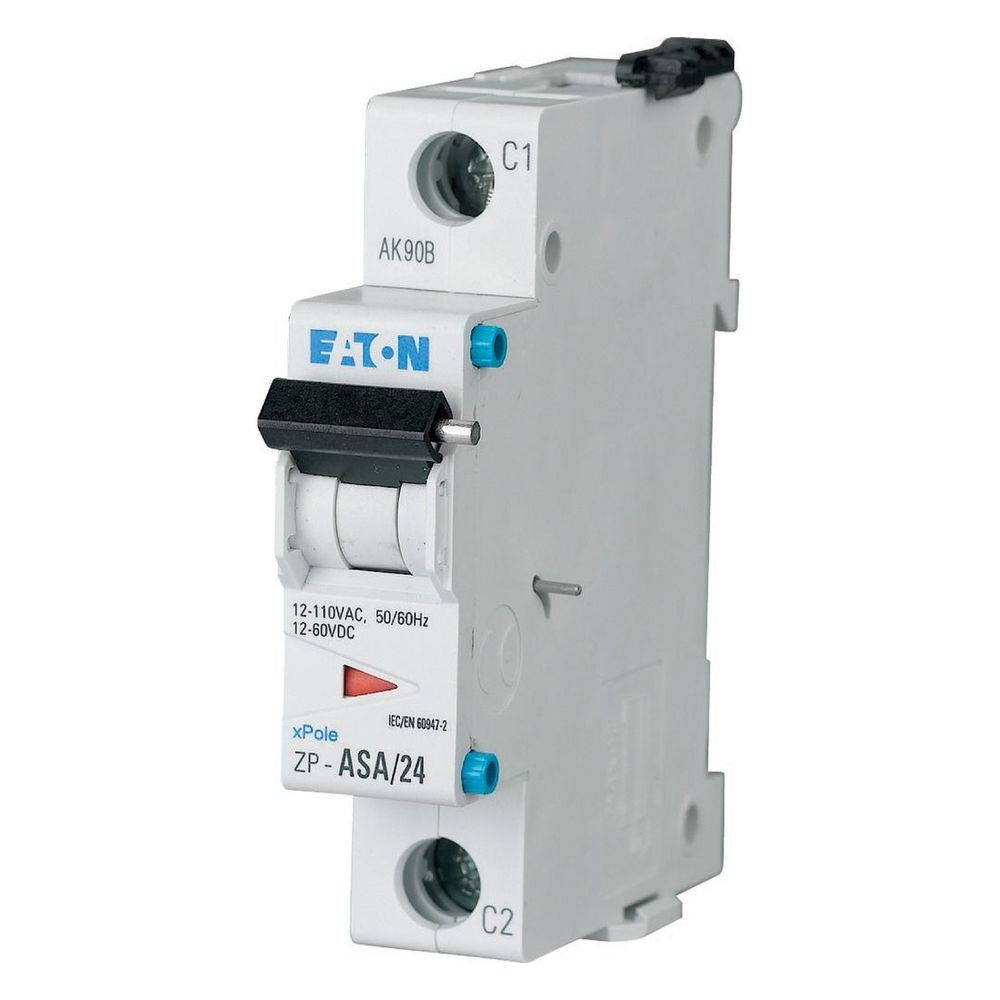

Durch die kompakte Bauweise mit einer Breite von zwei Teilungseinheiten lässt sich der Kombischalter effizient in moderne Schaltanlagen integrieren. Mit einem Bemessungsschaltvermögen von 10 kA und der robusten Auslegung für Umgebungstemperaturen bis -25 °C bietet das Gerät eine hohe Betriebssicherheit. Die Kombination aus Überlastschutz und Fehlerstromüberwachung reduziert den Platzbedarf im Verteiler und ermöglicht eine flexible Erweiterung durch ein umfangreiches Zubehörprogramm.
