Beschreibung

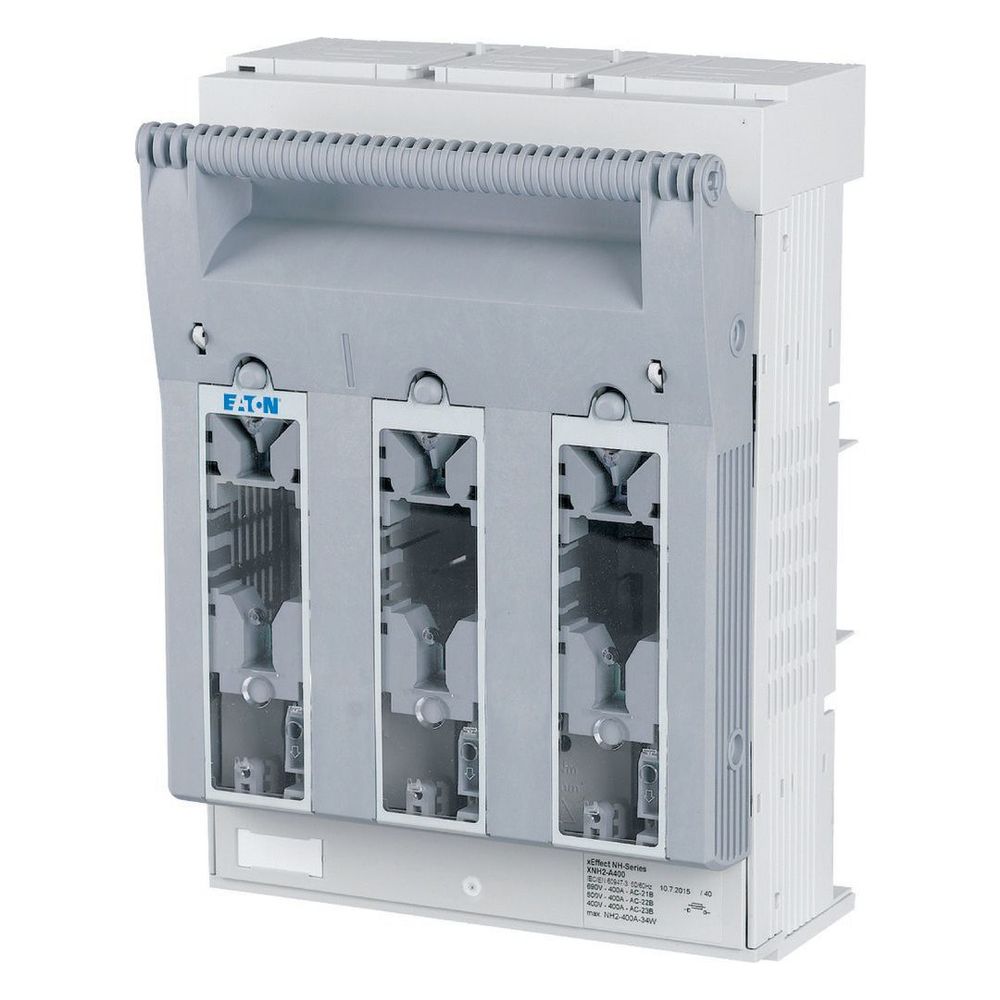

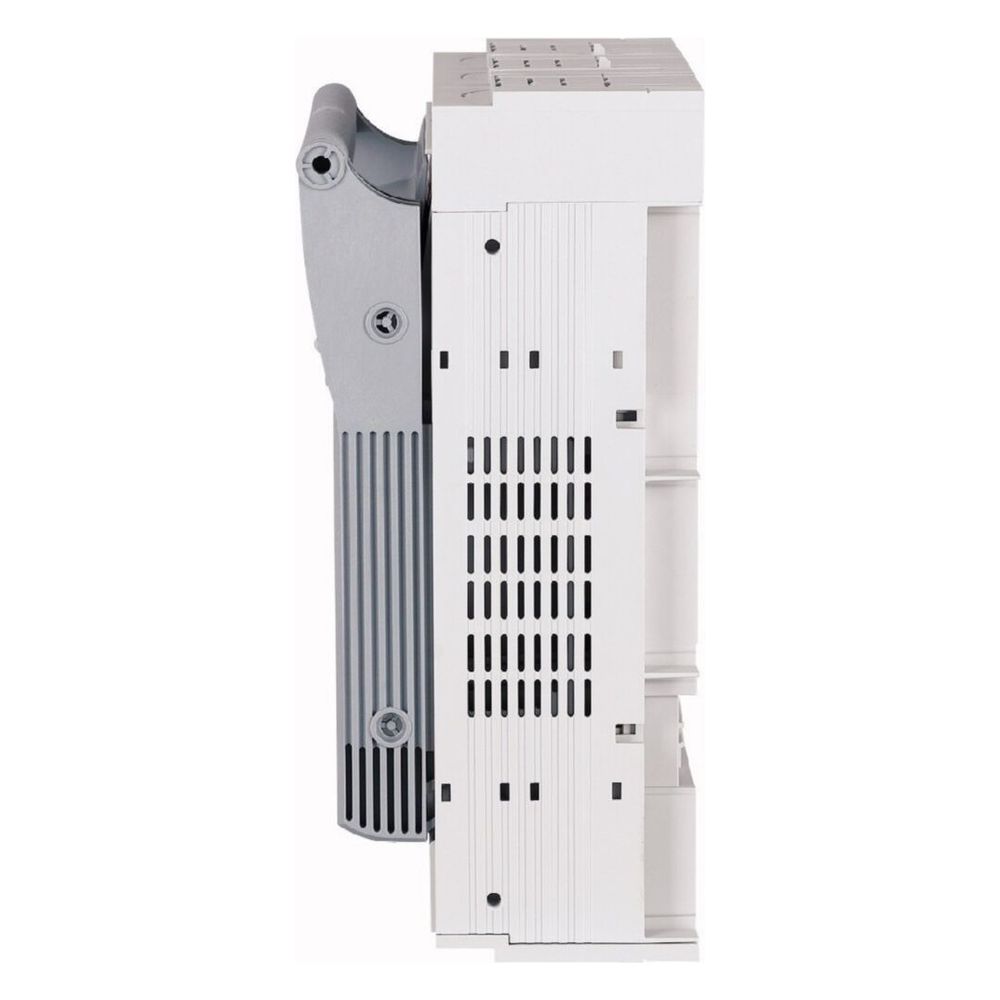

Eaton NH-Sicherungs-Lasttrennschalter xEffect XNH2-A400, 3-polig, Flachanschluss, Polyamid, Grau
Der Eaton xEffect XNH2-A400 ist ein 3-poliger NH-Sicherungs-Lasttrennschalter für die Montageplatte, der für den Schaltkreisschutz in industriellen Umgebungen konzipiert ist. Das Gerät ist für NH2-Sicherungseinsätze ausgelegt und zeichnet sich durch Strompfade aus versilbertem elektrolytischem Kupfer aus. Die kompakte Bauweise ermöglicht eine effiziente Integration in Schaltanlagen.
Funktion und Bedienung

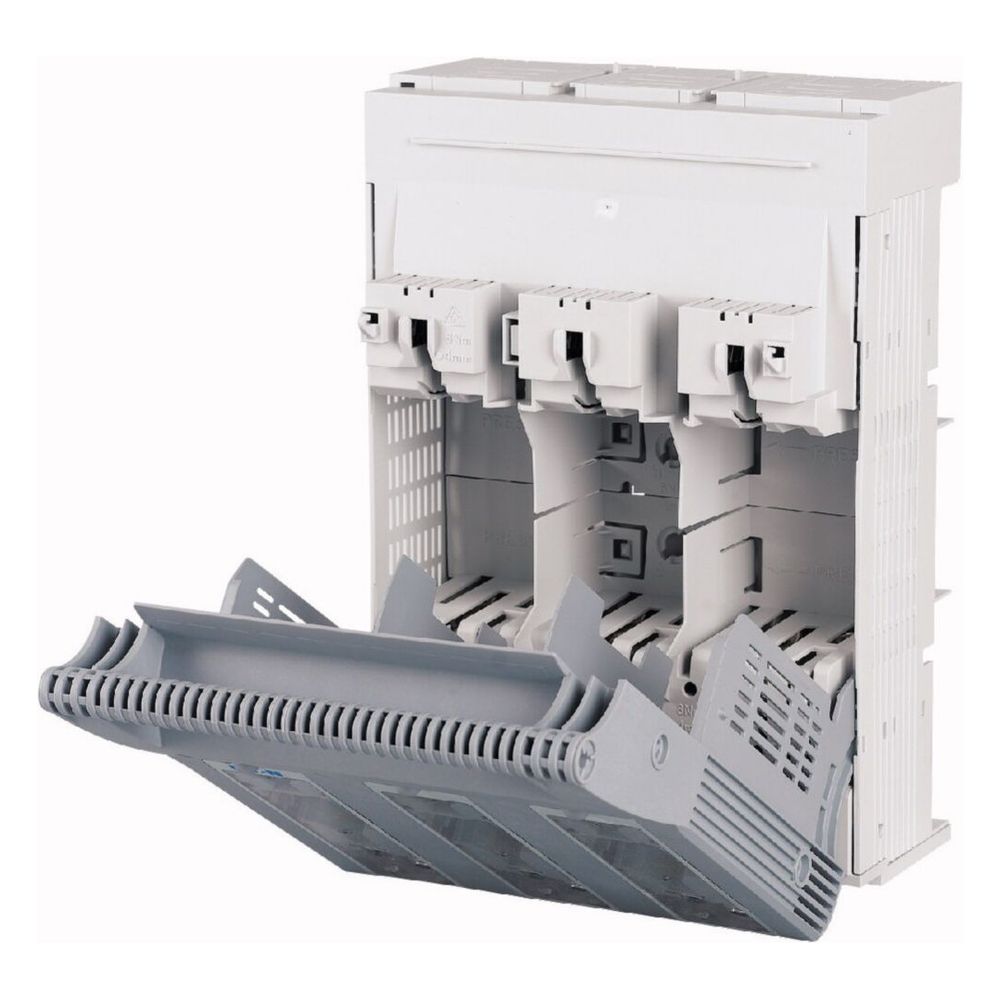

Die Betätigung erfolgt über einen frontseitigen Deckelgriff, der eine abhängige Handbetätigung ermöglicht. Das Gehäuse aus Polyamid ist selbstverlöschend gemäß UL 94 und bietet im eingebauten Zustand einen Kontaktschutz nach IP2XC. Für Wartungsarbeiten ist das Gerät optional mit einer Verriegelungsvorrichtung oder einem Vorhängeschloss abschließbar. Verschiebbare Sichtfenster ermöglichen eine einfache Kontrolle des Schaltzustands.
Montage und Anschluss
Der Lasttrennschalter ist für die Bodenmontage auf einer Montageplatte vorgesehen. Der Hauptstromkreis verfügt über einen Flachanschluss mit M10-Bolzen, der Kabelschuhbreiten von bis zu 48 mm unterstützt. Das Gerät ist für einen Bemessungsbetriebsstrom von 400 A ausgelegt und deckt einen Frequenzbereich von 40 Hz bis 60 Hz ab.
Technische Daten
- Größe: NH2
- Polzahl: 3-polig
- Bemessungsbetriebsstrom: 400 A
- Anschlussart: Flachanschluss M10
- Bemessungsisolationsspannung (Ui): 800 V AC
- Mechanische Lebensdauer: 800 Schaltvorgänge
- Elektrische Lebensdauer: 200 Schaltvorgänge
- Umgebungstemperaturbereich: -25 °C bis 70 °C
- Produktgewicht: 3,205 kg
Dieser Lasttrennschalter bietet eine Lösung für den Schutz elektrischer Anlagen. Mit einer Bemessungsisolationsspannung von 800 V AC und einer Kurzschlussfestigkeit von bis zu 120 kA bei 500 V unterstützt das Gerät eine hohe Betriebssicherheit. Die robuste Ausführung aus Polyamid und die versilberten Strompfade fördern eine mechanische Lebensdauer von 800 Schaltzyklen, wodurch sich das Modell als langlebige Komponente für professionelle Schaltanlagenbau-Projekte eignet.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Flachanschluss |
| Artikelnummer | EATON-183057 |
| Bemessungsfrequenz | 40 Hz - 60 |
| Betätigerposition | Vorderseite |
| Betätigertyp | Deckelgriff |
| EAN | 4015081779840 |
| EAN-13 | 4015081779840 |
| Einhaltung(en) | RoHS conform |
| Farbe | Grau |
| Gewicht | 3,41 kg |
| Größe | NH2-Sicherung |
| Kabeleinführung | sonstige |
| Material | Polyamid |
| Modellcode | XNH2-A400 |
| Nennspannung bei DC | 440 V (DC-22B) |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 306 |
| Produktbreite | 210 |
| Produktgewicht | 3,205 |
| Produkthöhe | 134 |
| Typ | Grundgerät |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | IEC / EN 60947-3 |
| WEEE-Nr. | 92318050 |
