Beschreibung

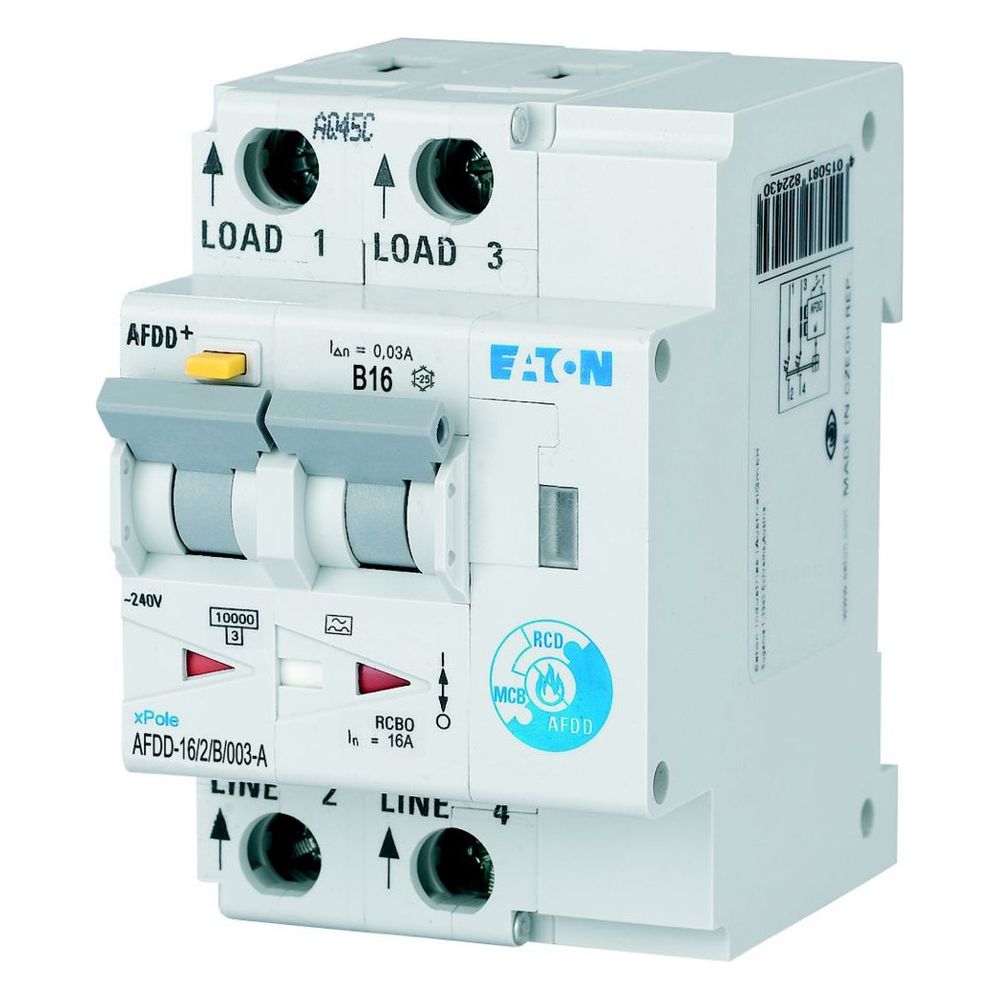

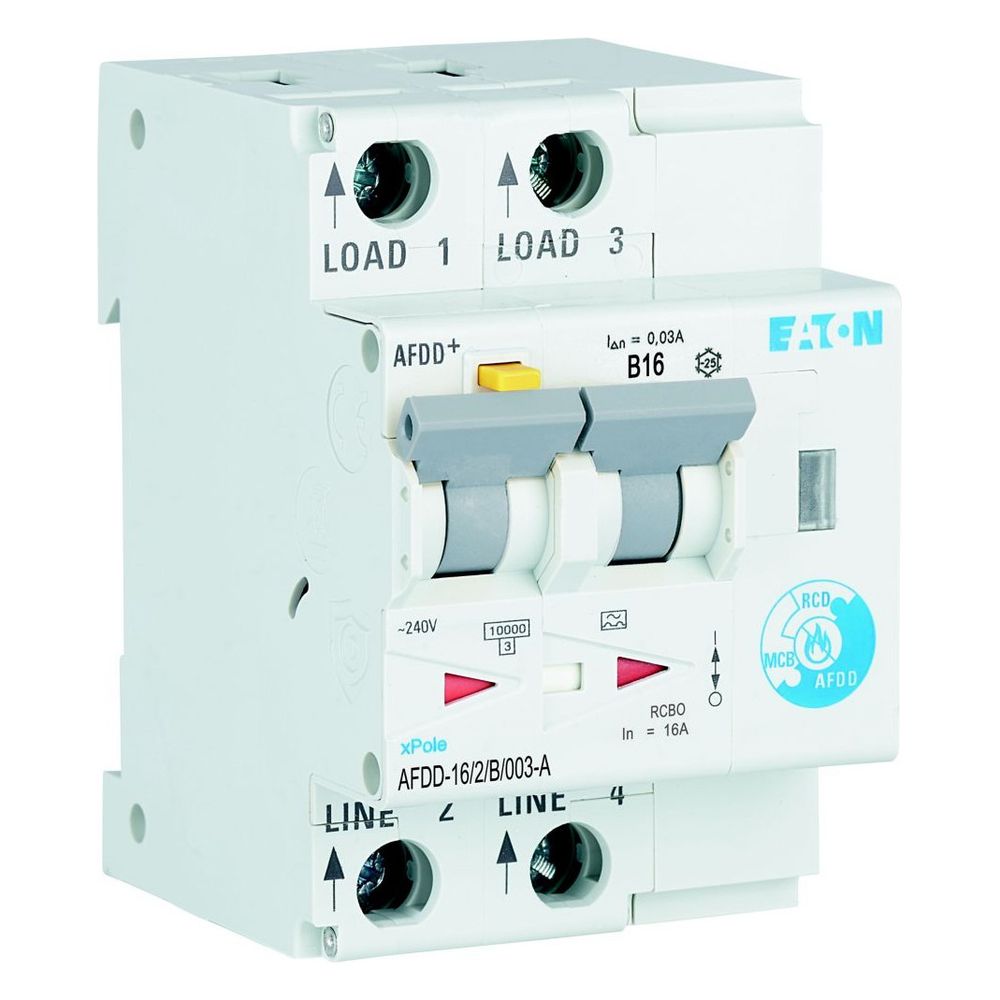

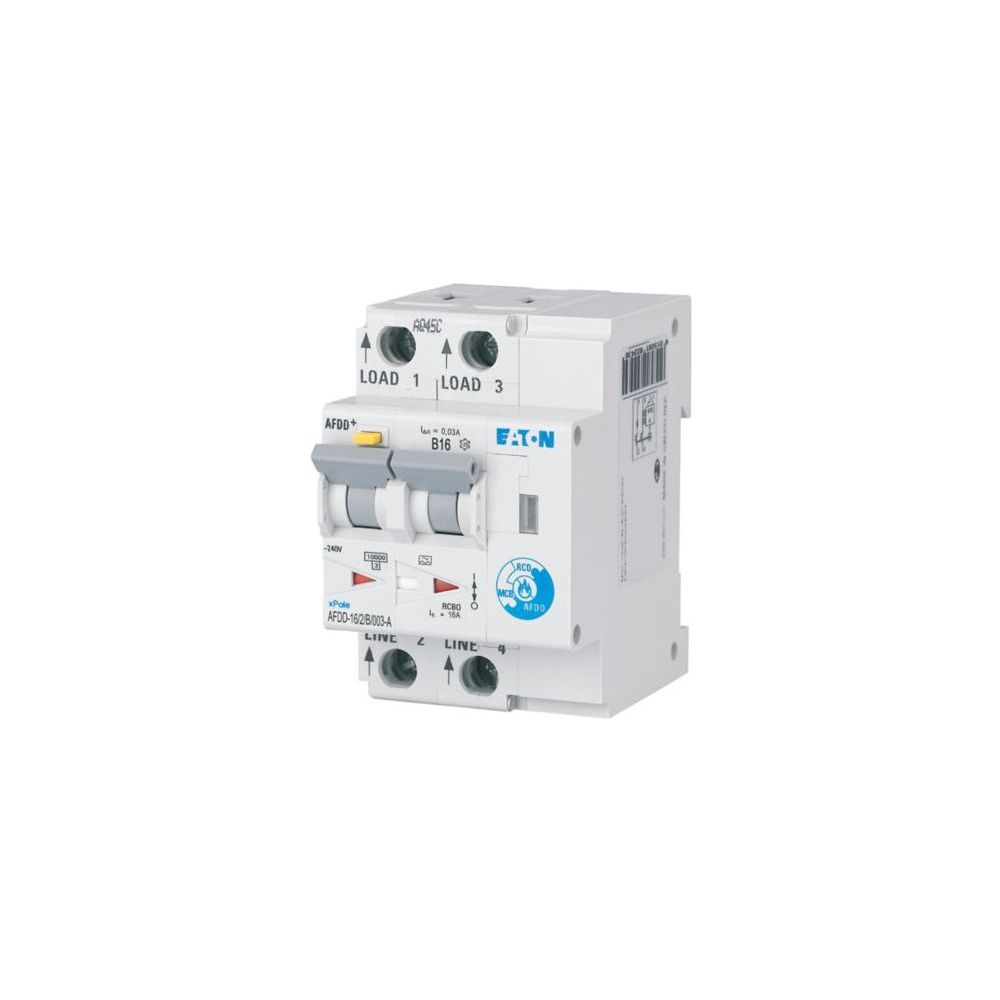

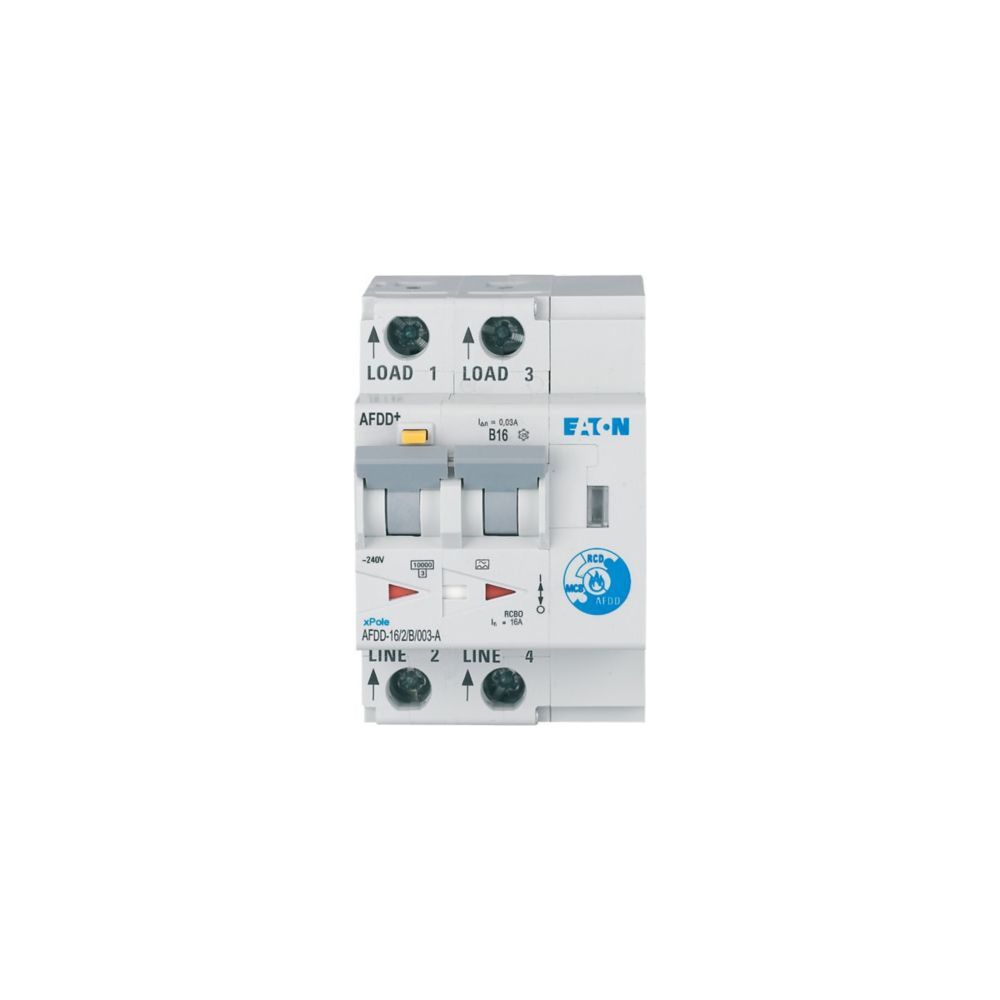

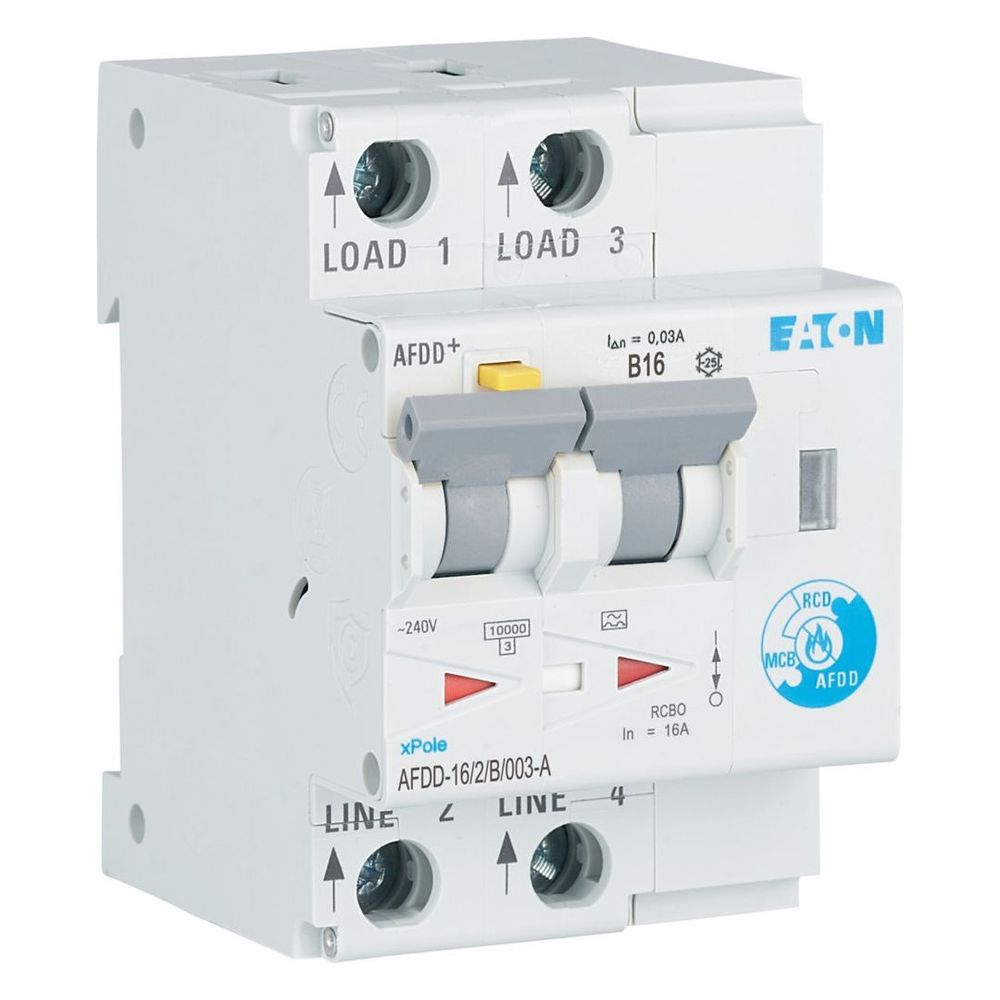

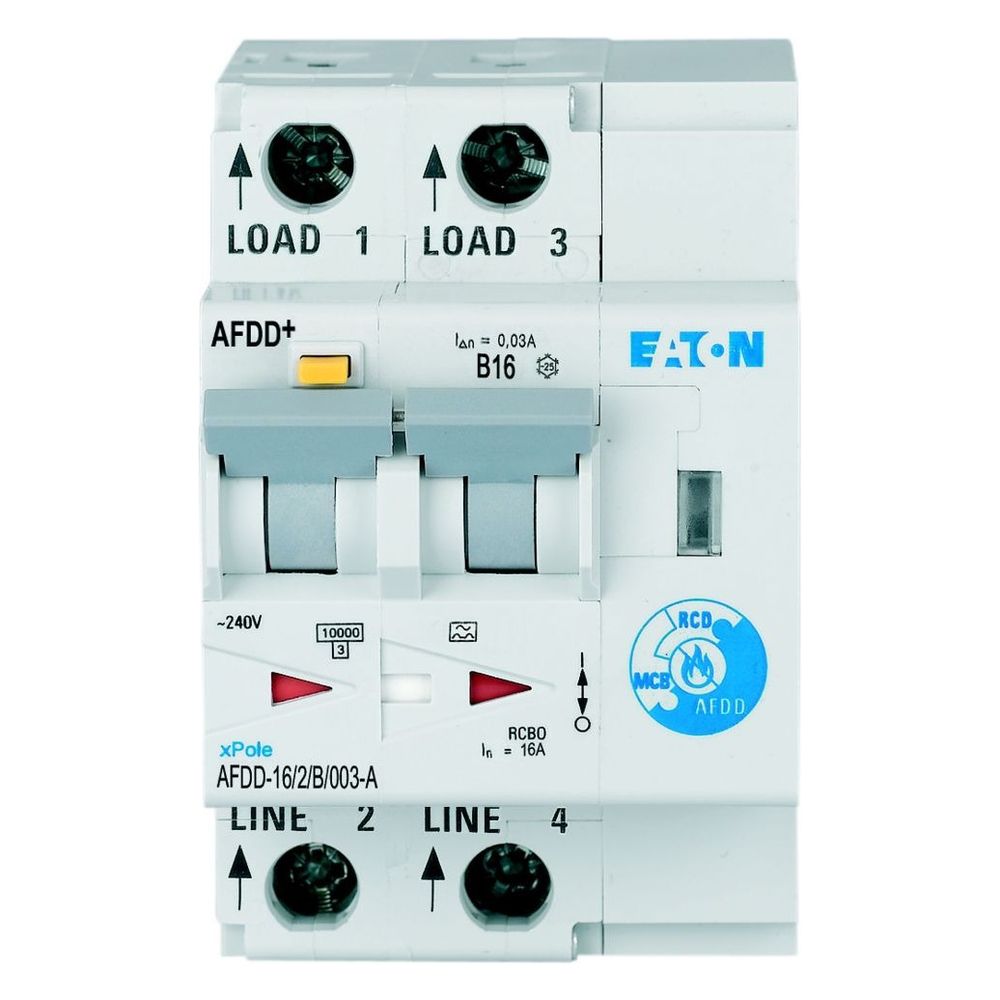

Eaton Brandschutzschalter xPole AFDD+ AFDD-16/2/B/003-A, 2-polig, B16A, 30mA, Typ A, 187204
Der Brandschutzschalter aus der xPole Serie von Eaton Moeller kombiniert eine Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit einem Fehlerstrom- und Leitungsschutzschalter in einem kompakten Gerät. Diese Kombination erkennt und löscht Fehlerlichtbögen in Endstromkreisen und bietet Schutz vor Fehlerströmen sowie Überlast. Das Gerät eignet sich für den Einsatz in Wohn- und Gewerbegebäuden sowie für Freiluftverteiler bei Temperaturen bis -25 °C.
Funktionsweise und Sicherheit
Die Schutzeinrichtung überwacht Endstromkreise permanent auf Fehlerlichtbögen und verfügt über eine integrierte Ausgelöstanzeige für MCB, RCD oder AFDD. Eine LED-Anzeige signalisiert erkannte Fehlerlichtbögen, während die Kontaktstellungsanzeige in Rot und Grün den aktuellen Schaltzustand visualisiert. Der netzspannungsunabhängige Fehlerstromschutz und die unverzögerte Auslösung ermöglichen eine schnelle Reaktion im Störfall. Dank des tristabilen Rastschiebers lässt sich das Gerät komfortabel aus einem bestehenden Verschienungsverband ausbauen.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Auslösecharakteristik: B
- Polzahl: 2-polig
- Bemessungsschaltvermögen: 10 kA
- Ableitstromtyp: A
- Bemessungsspannung: 230 V
- Einbaubreite: 3 TE
- Schutzart: IP20
- Mechanische Lebensdauer: 20.000 Schaltvorgänge
Der Brandschutzschalter bietet durch die Kombination aus AFDD, RCD und MCB einen umfassenden Schutz für elektrische Anlagen. Mit einem Bemessungsschaltvermögen von 10 kA und der Auslösecharakteristik B ist das 2-polige Gerät für anspruchsvolle Anforderungen ausgelegt. Die permanente Selbstüberwachung sowie die Eignung für den Außeneinsatz bis -25 °C machen es zu einer robusten Lösung für die moderne Elektroinstallation.
Technische Daten
| Hersteller | Eaton |
| Ableitstromtyp | A |
| Artikelnummer | EATON-187204 |
| Auslösung | unverzögert |
| Bemessungsfrequenz | 50 |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 16 |
| Betriebsspannung | 230 |
| EAN | 4015081822539 |
| EAN-13 | 4015081822539 |
| Einbaubreite | 54 |
| Einbautiefe | 67 |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Fehlerstromwert | 0,03 |
| Frequenz | 50 |
| Gerätehöhe | 80 |
| Gewicht | 0,295 kg |
| Grundfunktion | cBrandschutzschalter |
| Klimafestigkeit | IEC / EN 61009 |
| Montageart | DIN-Schiene |
| Polzahl | 2-polig |
| Polzahl (gesamt) | 2 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 52,5 |
| Produktgewicht | 0,277 |
| Produkthöhe | 73 |
| Rahmen | 45 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| Sortiment | AFDD |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Strom | 16 |
| Stromprüfmarken | gemäß Aufdruck |
| TE | 3 |
| Teststromkreis AC | 170-264 Volt AC |
| Typ | AFDD+ |
| Verlustleistung | 6,6 |
| Verschmutzungsgrad | 2 |
| Zertifikat(e) | CE |
| WEEE-Nr. | 92318050 |
