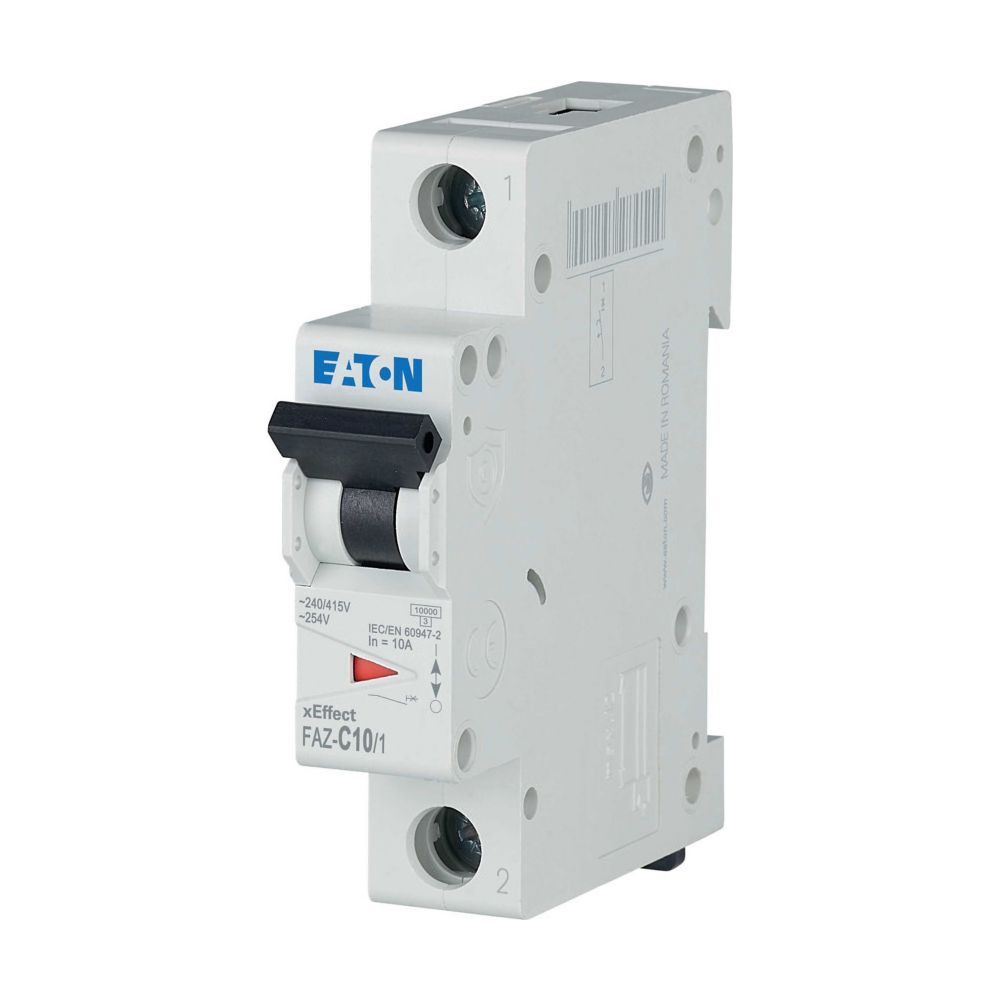

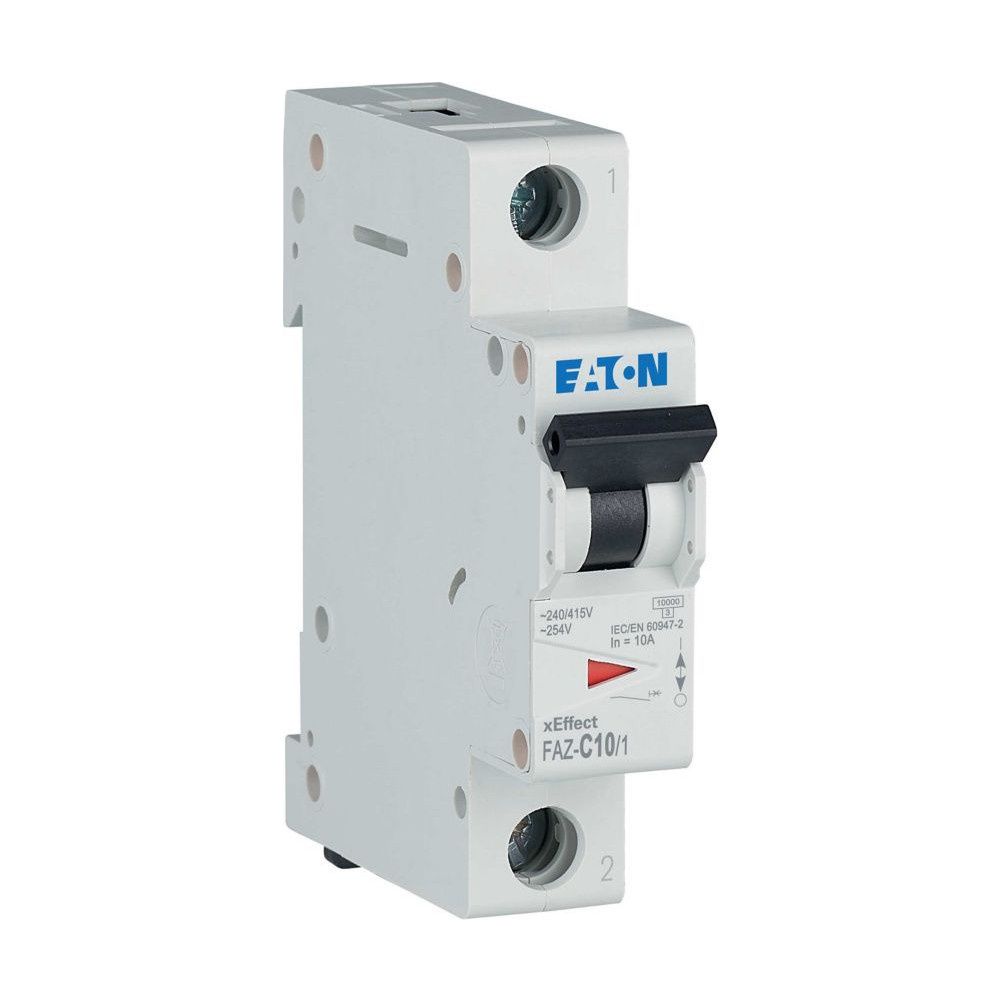

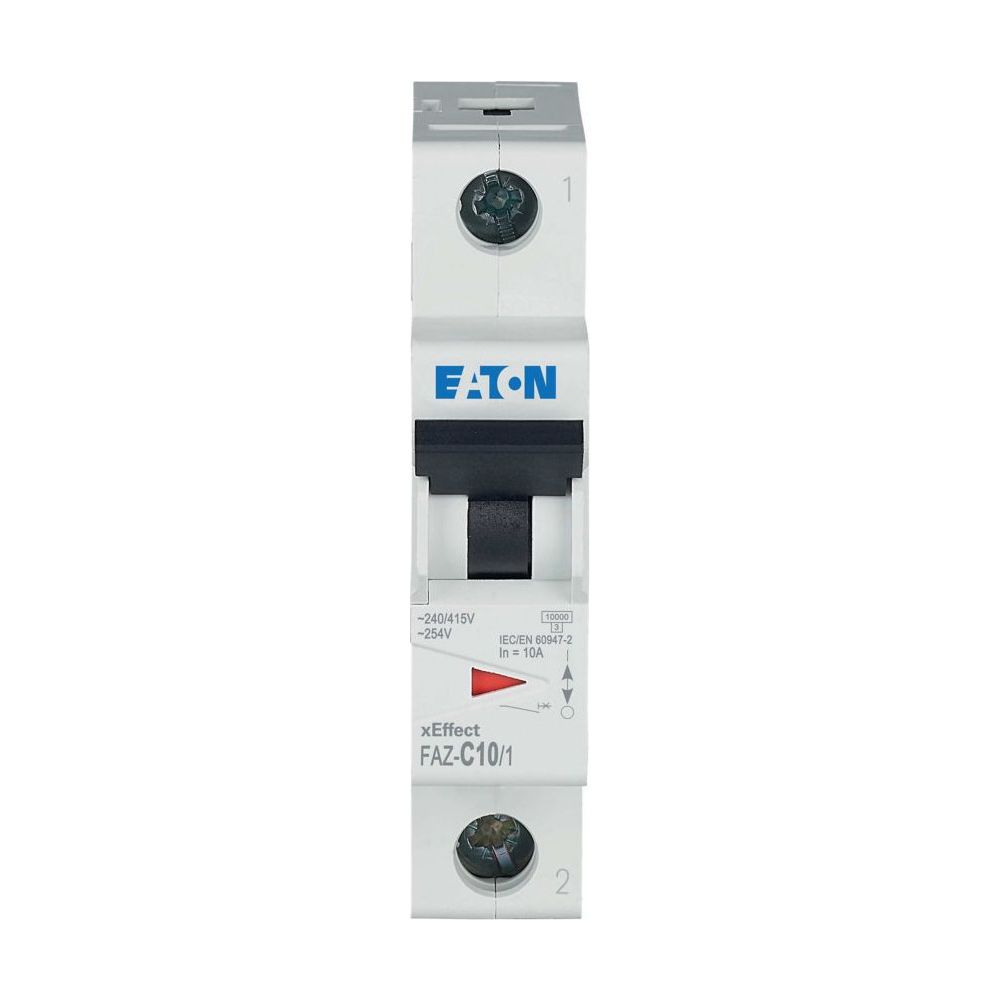

Eaton Leitungsschutzschalter xEffect FAZ-C10/1, 10A, 1-polig, Charakteristik C, 10kA

Der 1-polige Leitungsschutzschalter aus der xEffect-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in industriellen und kommerziellen Anwendungen. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 10 A bietet das Reiheneinbaugerät Schutz vor Überlast und Kurzschluss. Die Montage erfolgt flexibel auf einer Hutschiene gemäß IEC/EN 60715.

Leistungsstarke Absicherung

Das Schaltgerät zeichnet sich durch ein Bemessungsschaltvermögen von 10 kA nach EN 60898 sowie 15 kA nach IEC 60947-2 aus. Dank der Energiebegrenzungsklasse 3 wird eine hohe Selektivität erreicht, was die Betriebssicherheit in komplexen Anlagen unterstützt. Das Gehäuse in Schutzart IP20 ist finger- und berührungssicher ausgeführt und für Umgebungstemperaturen von -25 °C bis 75 °C ausgelegt.

Flexible Installation

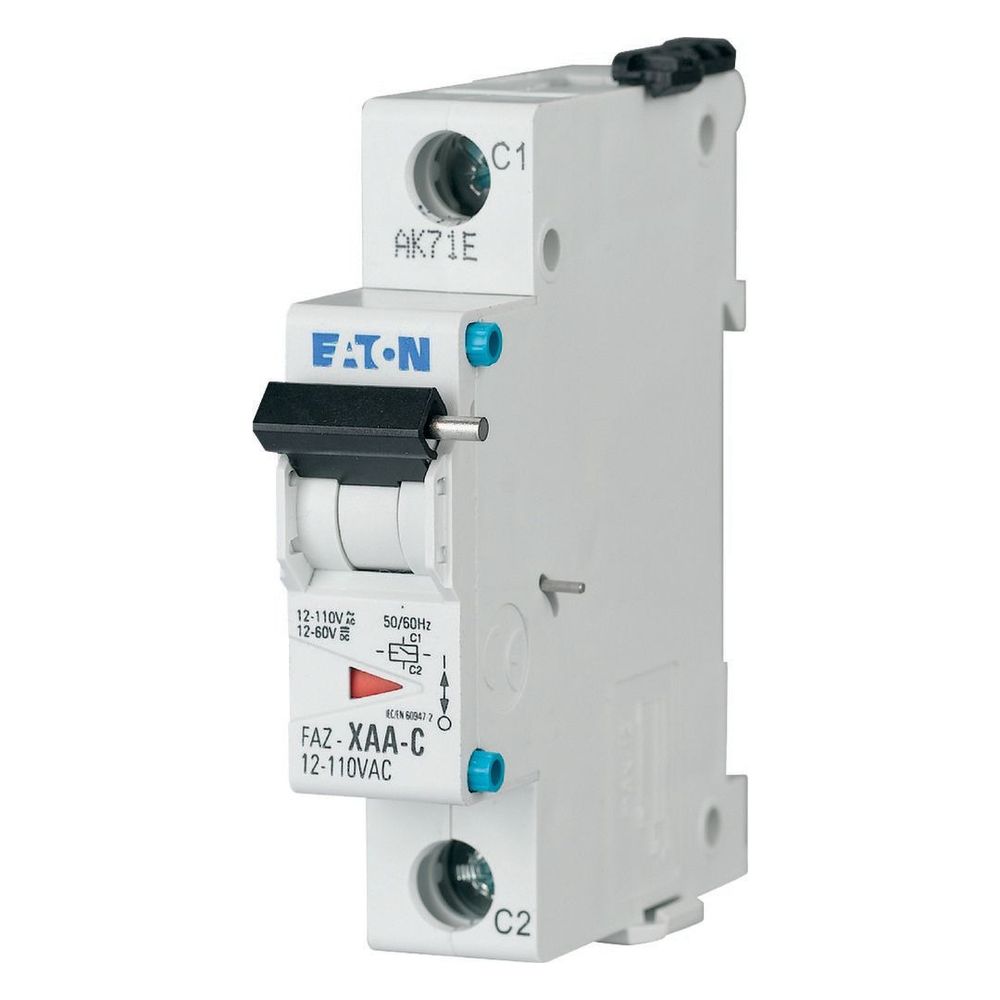

Das kompakte Gerät benötigt lediglich eine Teilungseinheit und lässt sich durch die beliebige Einbaulage einfach in Verteilersysteme integrieren. Die Anschlussklemmen sind für Leiterquerschnitte von 1 mm² bis 25 mm² ausgelegt, wobei sowohl eindrähtige als auch mehrdrähtige Leiter sicher kontaktiert werden können. Bei Bedarf lässt sich das System durch Zusatzeinrichtungen erweitern.

Der Leitungsschutzschalter kombiniert eine robuste Bauweise mit präziser Auslösetechnik. Mit einer elektrischen Lebensdauer von 10.000 Schaltvorgängen und einer geringen Verlustleistung von 1,5 W ist das Gerät auf Effizienz ausgelegt. Die Einhaltung internationaler Normen wie IEC/EN 60898 und 60947-2 unterstreicht die Eignung für professionelle Elektroinstallationen.

Technische Daten

• Bemessungsstrom: 10 A
• Polzahl: 1-polig
• Auslösecharakteristik: C
• Bemessungsschaltvermögen (EN 60898): 10 kA
• Bemessungsschaltvermögen (IEC 60947-2): 15 kA
• Einbaubreite: 17,5 mm
• Einbautiefe: 70,5 mm
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Betriebstemperatur: -25 bis 75 °C
