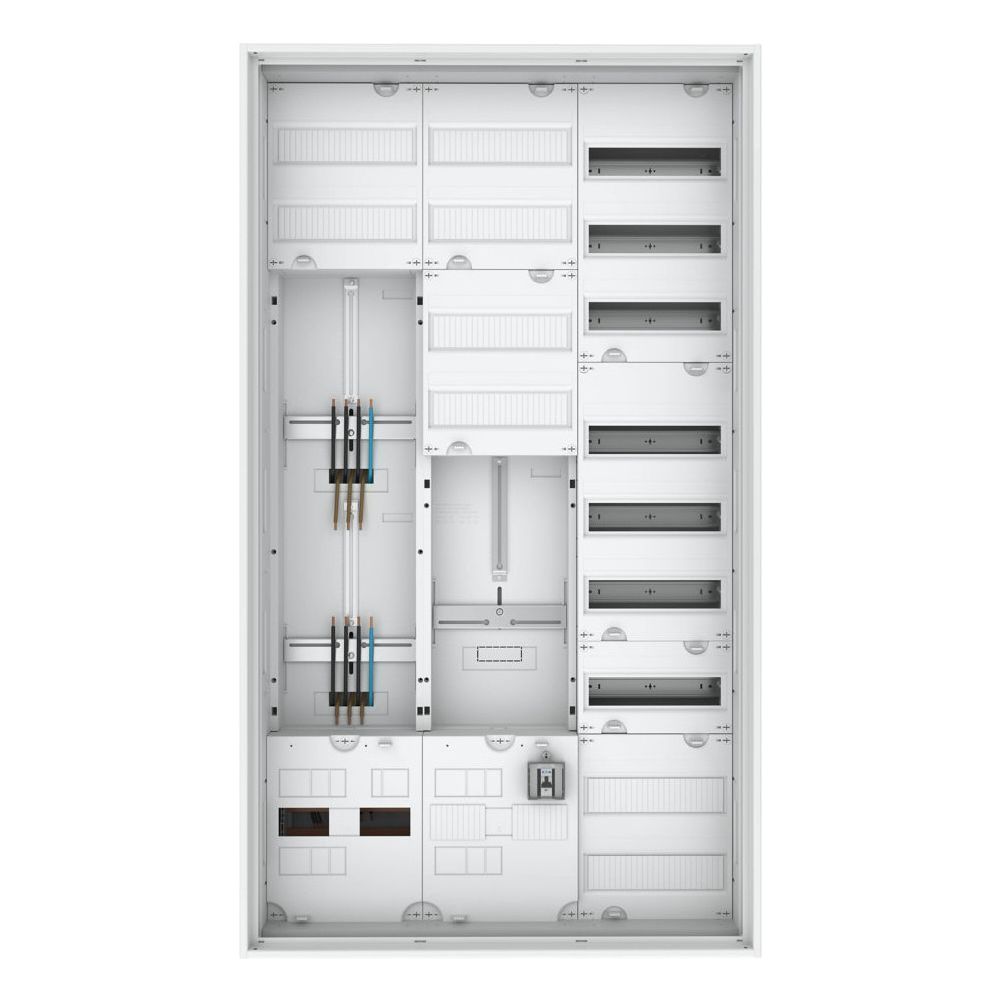

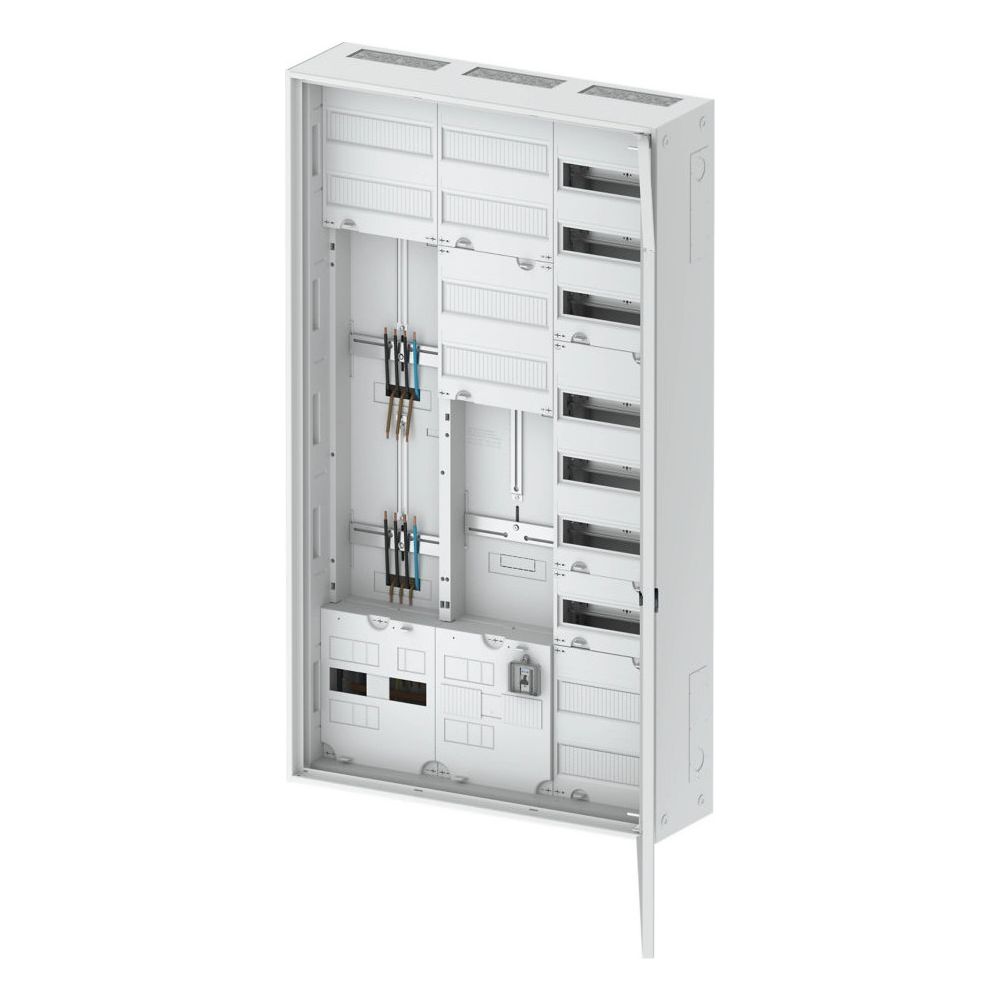

Eaton Zählerschrank ZSD ZSD-2ZTV-1400/APZ Aufputz, 1400x800x225mm, 63A, Stahl, Weiß
Dieser anschlussfertige Zählerschrank für den Innenbereich ermöglicht eine effiziente Energieverteilung und ist speziell für den Betrieb von Wärmepumpen ausgelegt. Das robuste Gehäuse aus pulverbeschichtetem Stahlblech in Weiß (RAL 9016) bietet mit drei Feldern und zwei Zählerplätzen eine strukturierte Lösung für moderne Elektroinstallationen. Dank der 3-Punktbefestigung und der vorverdrahteten Ausführung ist eine fachgerechte Montage sichergestellt.
Aufbau und Funktionalität

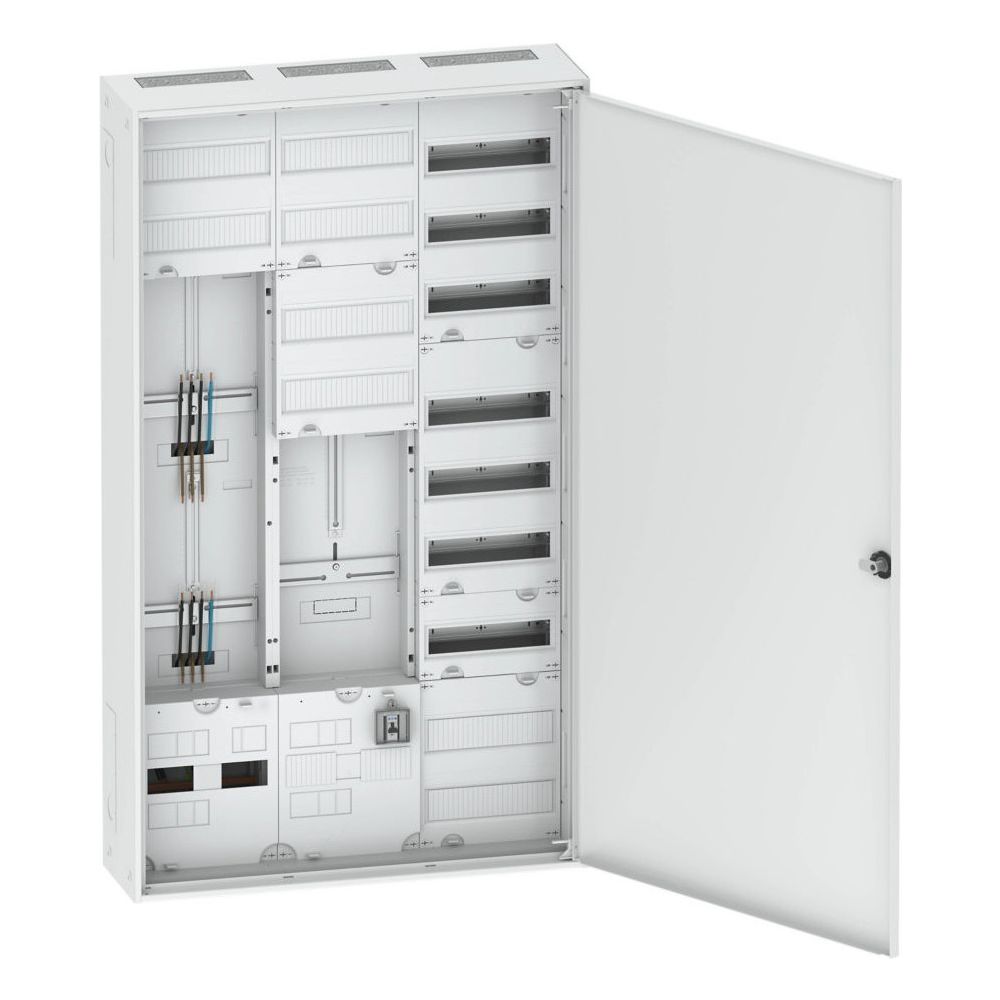

Der Schrank ist für die Aufputzmontage konzipiert und verfügt über eine Tür, deren Anschlag flexibel rechts oder links gewählt werden kann. Das System entspricht der Schutzklasse II (schutzisoliert) und erfüllt die Anforderungen der Norm DIN VDE 0603-1. Die Leitungseinführung erfolgt an der Oberseite über einen Membranflansch, an der Unterseite mittels Leitungseinführungsflansch sowie über seitliche Vorstanzungen im Metallgehäuse. Der netzseitige Anschlussraum ist mit einer 5-poligen Sammelschiene ausgestattet, die einen Direktanschluss ermöglicht.
Ausstattung für moderne Anforderungen
Das System umfasst einen APZ-Platz sowie eine Montageplatte und bietet sieben Verteilerreihen für eine flexible Bestückung. Der untere Anschlussraum ist für die Aufnahme von LSHU-Schaltern (SLS) sowie Überspannungsschutzgeräten (SPD) vorbereitet. Durch die 5-polige Vorverdrahtung und den integrierten 7-poligen Klemmenblock wird der Installationsaufwand reduziert, während die Schutzart IP31 einen zuverlässigen Schutz im Innenbereich gewährleistet.
Die Kombination aus hoher Funktionalität und robuster Bauweise macht diesen Zählerschrank zur idealen Wahl für anspruchsvolle Elektroinstallationen. Mit einem Bemessungsstrom von 63 A und einer Betriebsspannung von 400 V AC bietet das System die notwendige Leistung für zukunftssichere Anwendungen. Die durchdachte Konstruktion mit zwei Zählerplätzen und sieben Reihen unterstützt eine übersichtliche Anordnung der Komponenten und erfüllt alle relevanten technischen Standards für eine sichere Energieversorgung.
Technische Daten
- Bemessungsstrom: 63 A
- Betriebsspannung: 400 V AC
- Anzahl Felder: 3
- Anzahl Zählerplätze: 2
- Anzahl Reihen: 7
- Montageart: Aufputz
- Schutzart: IP31
- Schutzklasse: II
- Höhe: 1400 mm
- Breite: 800 mm
- Tiefe: 225 mm
Lieferumfang
- 1x Zählerschrank ZSD-2ZTV-1400/APZ
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Typ | Mit Tür |
| Anzahl der Felder | 3 |
| Anzahl der Reihen | 7 |
| Anzahl der SG-Plätze | 1 |
| Anzahl Felder | 3 |
| Artikelnummer | EATON-EP-501281 |
| Ausführung | 2-stöckig |
| Ausstattung | Montageplatte |
| Bemessungsstrom | 63 |
| Betriebsspannung | 400 V AC |
| Breite | 800 |
| Brillenflansch | Stahl |
| EAN | 9010653039655 |
| EAN-13 | 9010653039655 |
| Einbaubreite | 750 |
| Einbauhöhe | 1350 |
| Einbautiefe | 190 |
| Einhaltung(en) | Conform |
| Farbe | Weiß |
| Felder | 3 |
| Funktionen | Zählerschrank |
| Gewicht | 60 kg |
| Höhe | 1400 |
| Mit Montageplatte | Ja |
| Modellcode | ZSD-2ZTV-1400 / APZ |
| Montageart | Aufputz |
| Produkt Länge/Tiefe | 225 |
| Produktbreite | 800 |
| Produktgewicht | 56,35 |
| Produkthöhe | 1400 |
| RAL-Nummer | 9016 |
| Schutzart | IP31 IK05 |
| Schutzart (IP) | IP31 |
| Tiefe | 225 |
| Verteilereinheiten | 7 |
| Werkstoff | Stahl |
| Zertifikat(e) | DIN VDE 0603-1 |
| Zählerplätze | 2 |
| WEEE-Nr. | 92318050 |
