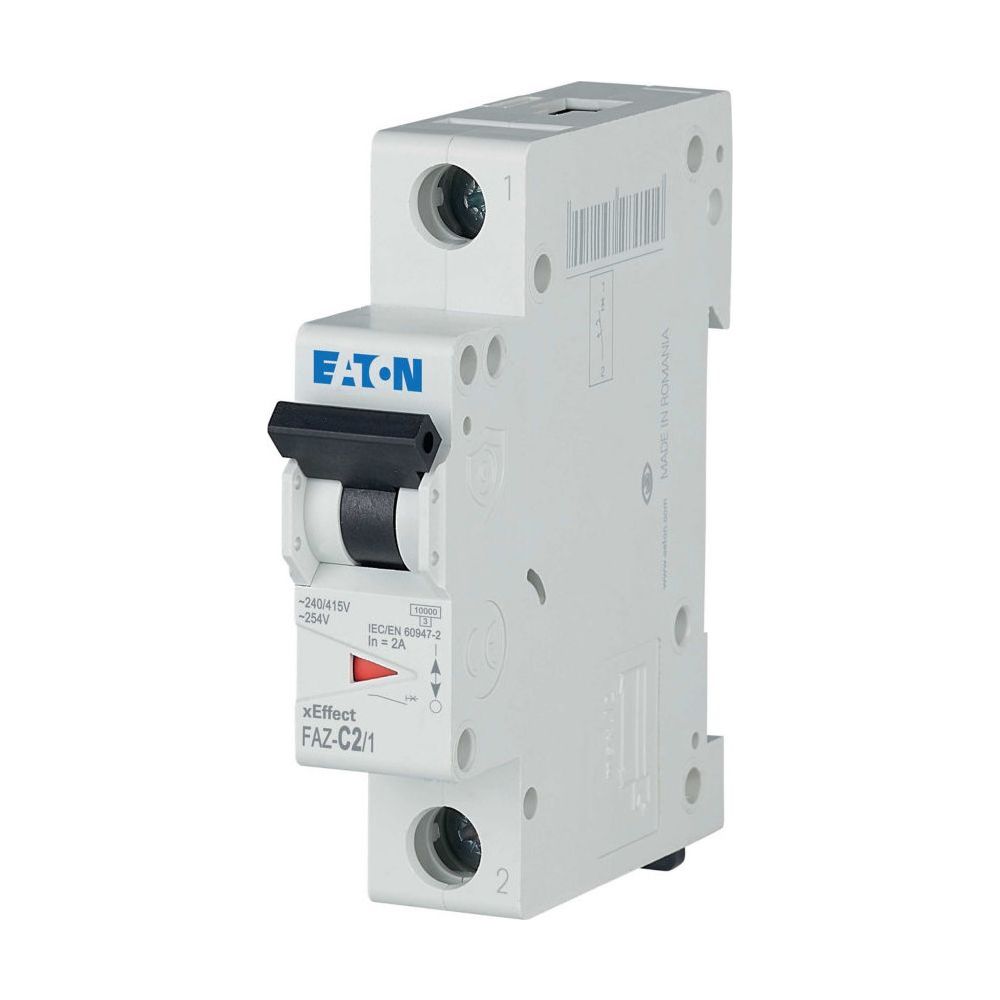

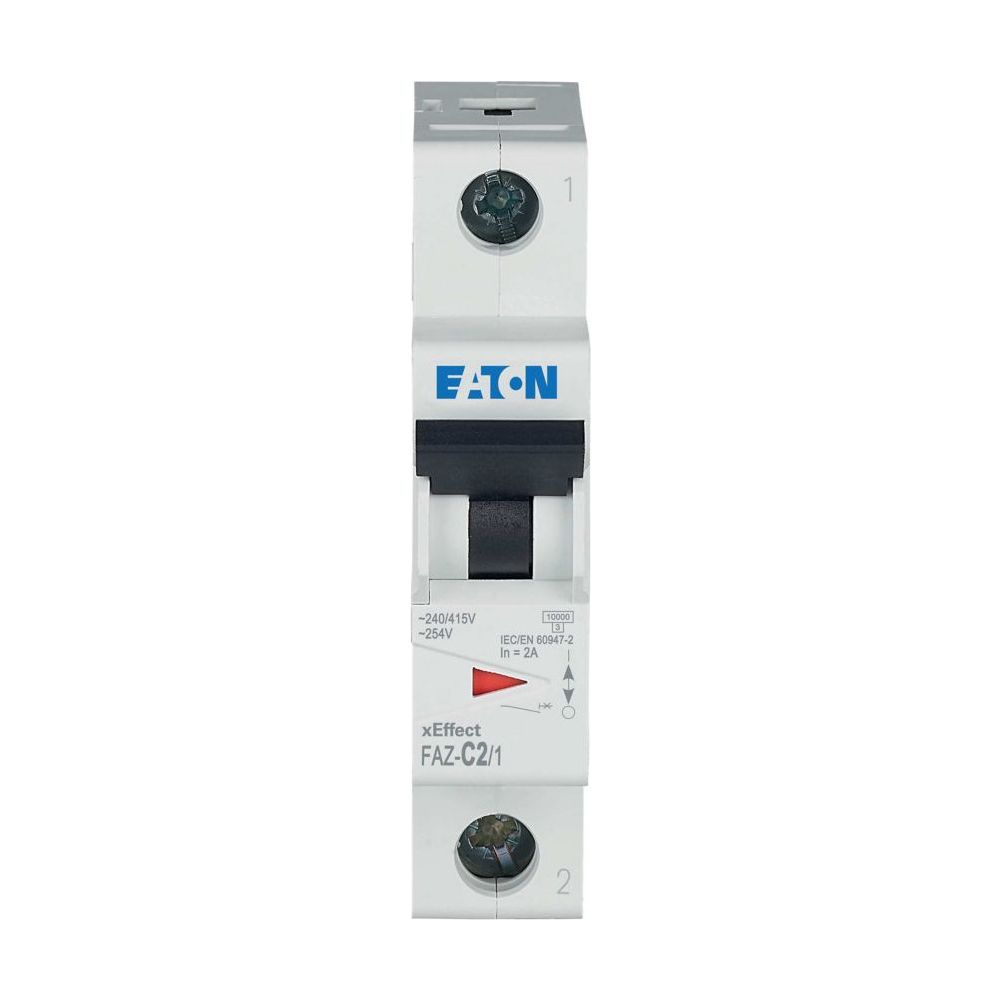

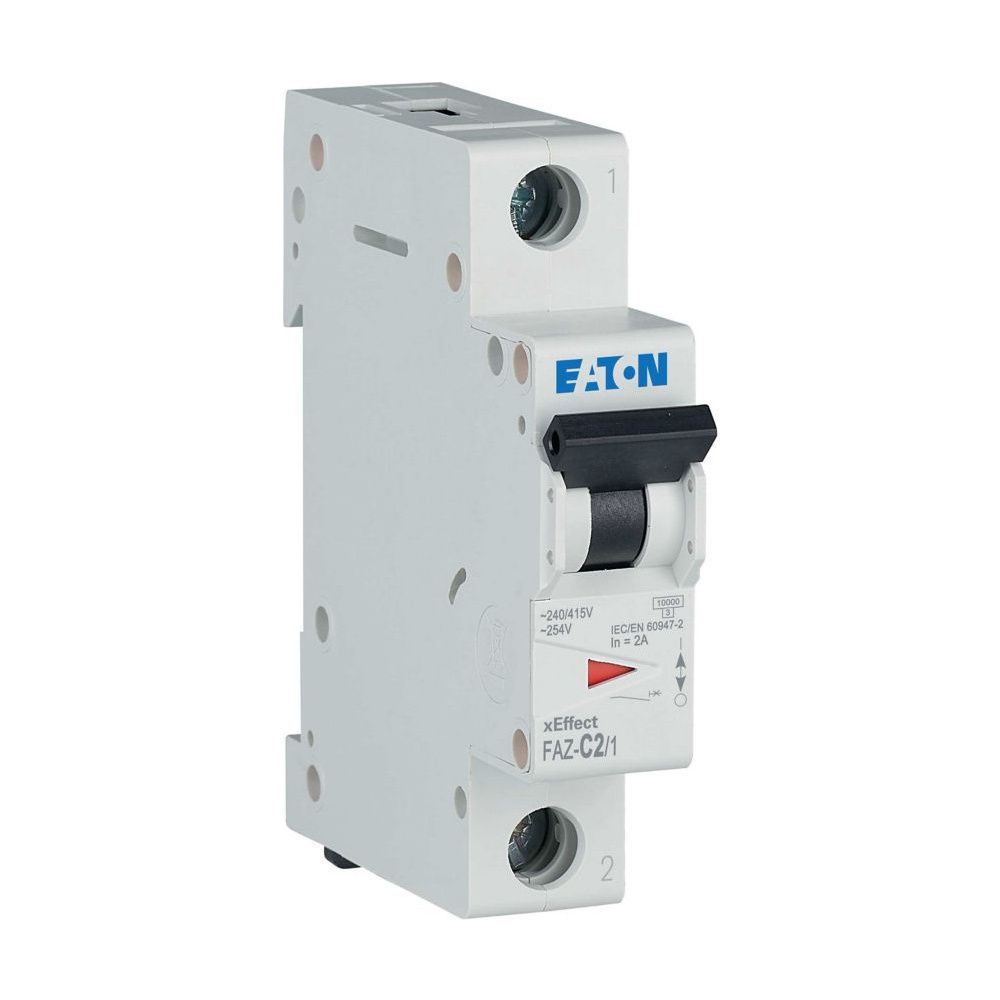

Eaton Leitungsschutzschalter xEffect FAZ-C2/1, 2A, 1-polig, 10 kA, 230V, IP20

Der 1-polige Leitungsschutzschalter aus der Eaton Moeller xEffect Serie dient der zuverlässigen Absicherung von Stromkreisen in industriellen und kommerziellen Anwendungen. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 2 A bietet das Reiheneinbaugerät eine präzise Überstromschutzeinrichtung für den Einsatz auf Hutschienen.

Leistungsmerkmale und Montage

Das Gerät ist für den Betrieb in Wechselstromnetzen konzipiert und erreicht ein Bemessungsschaltvermögen von 10 kA gemäß EN 60898 sowie 15 kA nach IEC 60947-2. Dank der Energiebegrenzungsklasse 3 wird eine hohe Selektivität im Fehlerfall erreicht. Die Installation erfolgt flexibel auf der Hutschiene, wobei das Gehäuse die Schutzart IP20 erfüllt. Die Anschlussklemmen sind als kombinierte Maul- und Liftklemmen ausgeführt, die Leiterquerschnitte von 1 bis 25 Quadratmillimeter aufnehmen können.

Technische Daten

• Bemessungsstrom: 2 A
• Polzahl: 1-polig
• Auslösecharakteristik: C
• Bemessungsschaltvermögen (EN 60898): 10 kA
• Bemessungsschaltvermögen (IEC 60947-2): 15 kA
• Energiebegrenzungsklasse: 3
• Einbaubreite: 17,5 mm
• Einbautiefe: 70,5 mm
• Verlustleistung: 1,4 W
• Schutzart: IP20

Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit hoher Schaltleistung, um elektrische Anlagen effektiv vor Überlast und Kurzschluss zu schützen. Mit einem Bemessungsstrom von 2 A und der Charakteristik C eignet sich das Gerät ideal für anspruchsvolle industrielle Umgebungen. Die einfache Montage auf der Hutschiene sowie die Kompatibilität mit gängigen Leiterquerschnitten bis 25 Quadratmillimeter ermöglichen eine effiziente Integration in moderne Schaltanlagen.
