Beschreibung

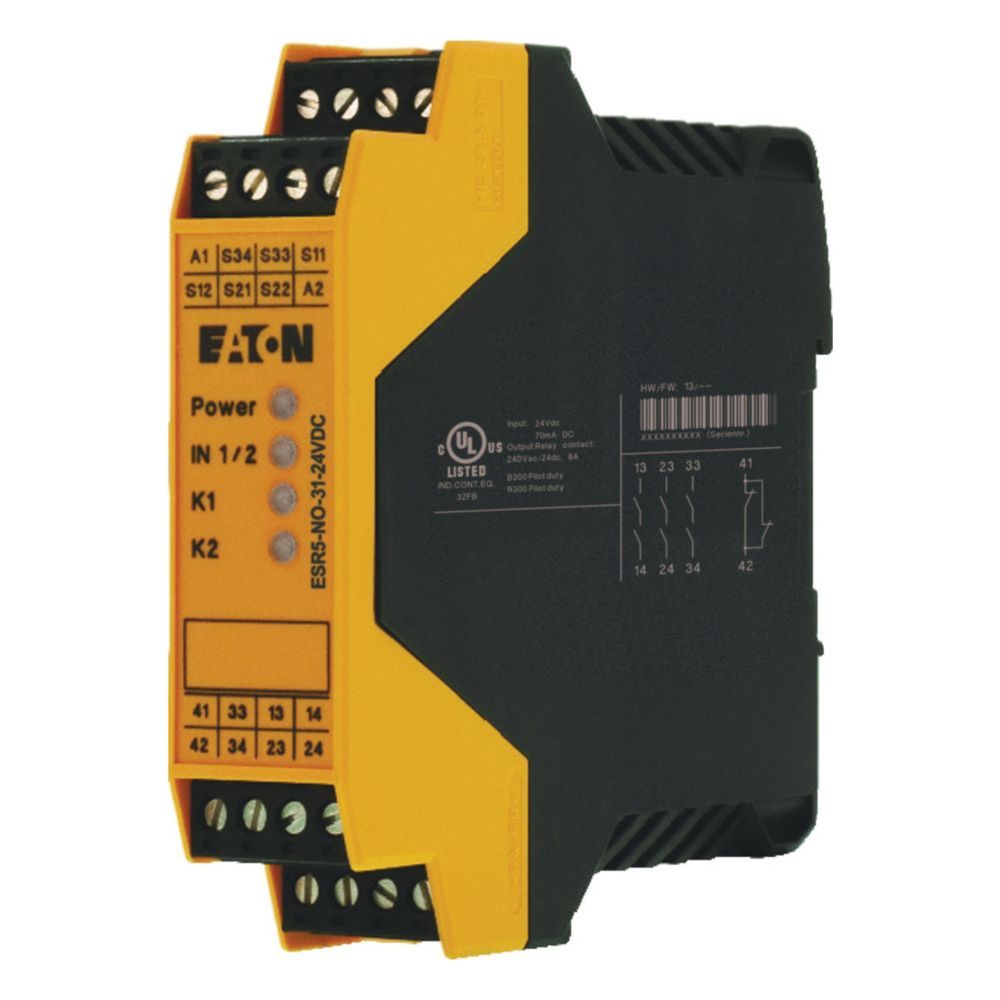

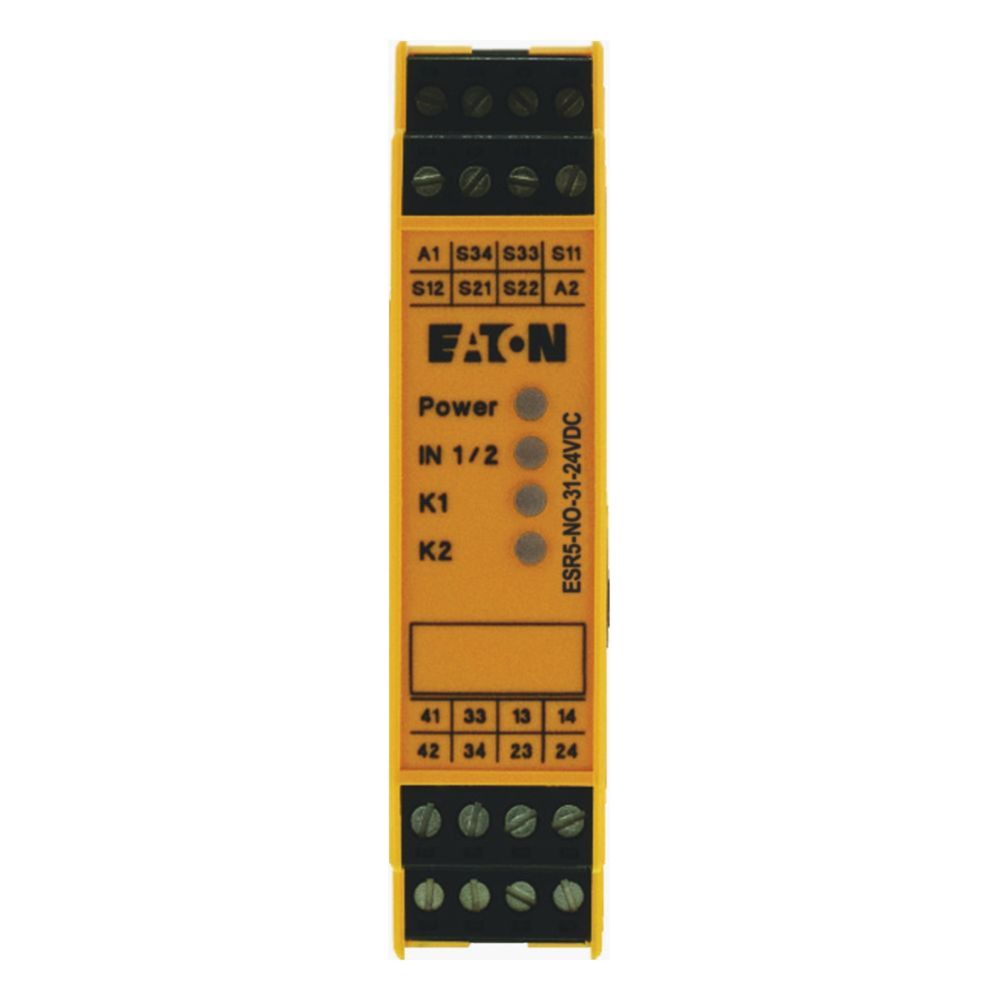

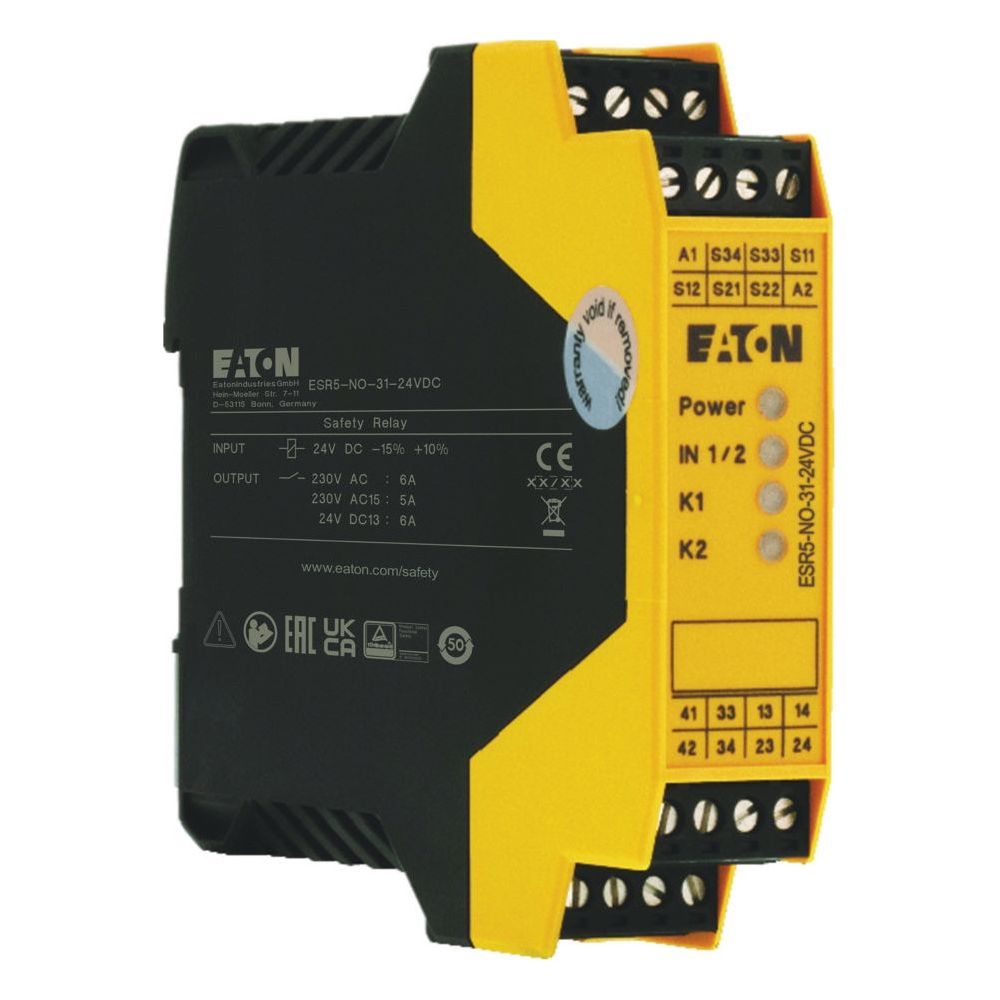

Eaton Sicherheitsrelais ESR5-NO-31-24VDC, 24V DC, 22,5mm
Das Sicherheitsrelais der Serie ESR5 von Eaton dient der zuverlässigen Überwachung sicherheitsrelevanter Schaltkreise. Das Grundgerät ermöglicht eine ein- oder zweikanalige Auswertung und eignet sich für die Überwachung von Not-Aus-Kreisen, Positionsschaltern, Magnetschaltern, Näherungsschaltern, taktilen Sensoren sowie Ventilen.
Funktionsweise und Sicherheit
Das Modul verfügt über drei Freigabepfade sowie einen Meldepfad und ist mit einem Starteingang sowie einem Rückführkreis ausgestattet. Die Auslegung entspricht hohen Sicherheitsstandards, was durch die Einstufung nach SIL 3 gemäß IEC 61508 sowie Performance Level e nach EN ISO 13849-1 unterstrichen wird. Die Montage erfolgt auf einer Tragschiene, wobei abnehmbare Schraubklemmen eine einfache Installation ermöglichen.
Technische Daten
- Betriebsspannung: 24 V DC
- Leistungsaufnahme: 1,68 W
- Sicherheits-Integritätslevel (SIL): 3
- Performance Level: PL e
- Anschlussart: M3 Schraubklemmen
- Einbaubreite: 22,5 mm
- Schutzart: IP20
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
Durch die robuste Bauweise und die Einhaltung relevanter Normen wie EN 61000-6-2 und EN 61000-6-4 bietet das Gerät eine hohe elektromagnetische Verträglichkeit. Mit einer Leistungsaufnahme von 1,68 W und einer kompakten Baubreite von 22,5 mm lässt sich das Sicherheitsrelais effizient in Schaltschrankkonzepte integrieren. Die Kombination aus SIL 3 Zertifizierung und der flexiblen Überwachung verschiedenster Sensortypen macht es zu einer vielseitigen Lösung für den Anlagenschutz.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | M3 Schraubklemmen |
| Anzahl Eingänge | ein- und zweikanalig |
| Artikelnummer | EATON-EP-401062 |
| Ausführung | Grundgerät |
| Betriebsspannung DC | 24 - 26,4 |
| Breite | 22,5 |
| EAN | 4015082965143 |
| EAN-13 | 4015082965143 |
| Einbaubreite | 22,5 |
| Einbaulage | beliebig |
| Gebrauchsdauer | 240 month |
| Gewicht | 0,183 kg |
| Höhe | 99 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom | 2,3 A, Eingabedaten |
| Leistungsaufnahme | 1,68 |
| Mit Mutingfunktion | Nein |
| Mit Rückführkreis | Ja |
| Mit Starteingang | Ja |
| Mit TÜV-Zulassung | Ja |
| Modellcode | ESR5-NO-31-24VDC |
| Produkt Länge/Tiefe | 114,5 |
| Produktbreite | 22,5 |
| Produktgewicht | 0,164 |
| Produkthöhe | 99 |
| Rückfallverzögerung | 0 |
| Rückfallzeit | Normalerweise 20 |
| SIL nach IEC 61508 | 3 |
| Steuerspannung 1 | 24 - 26,4 |
| Steuerspannungsart 1 | DC |
| Stromverbrauch | 70 mA, DC |
| Störaussendung | nach EN 61000-6-4 |
| Tiefe | 114,5 |
| Verlustleistung | Typisch 5,16 |
| Verschmutzungsgrad | 2 |
| Widerstand | 50 Ω (Impedanz) |
| WEEE-Nr. | 92318050 |
