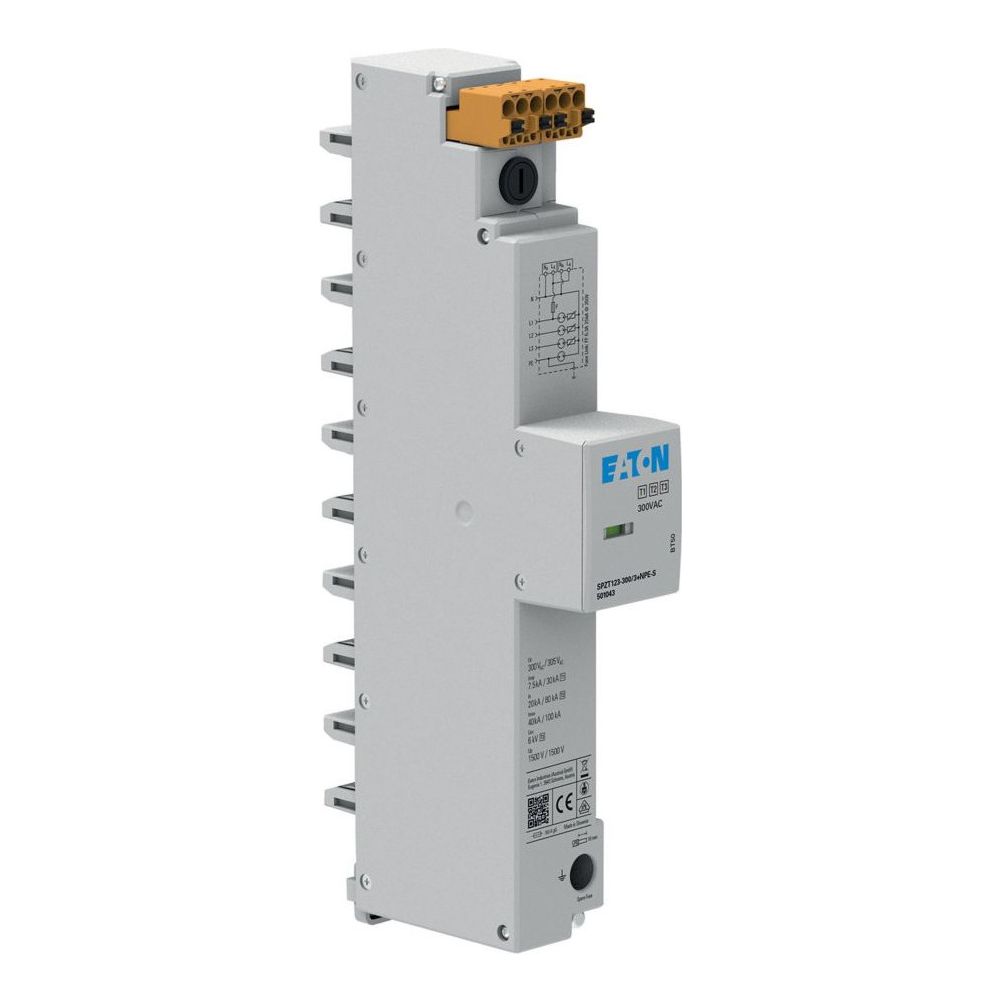

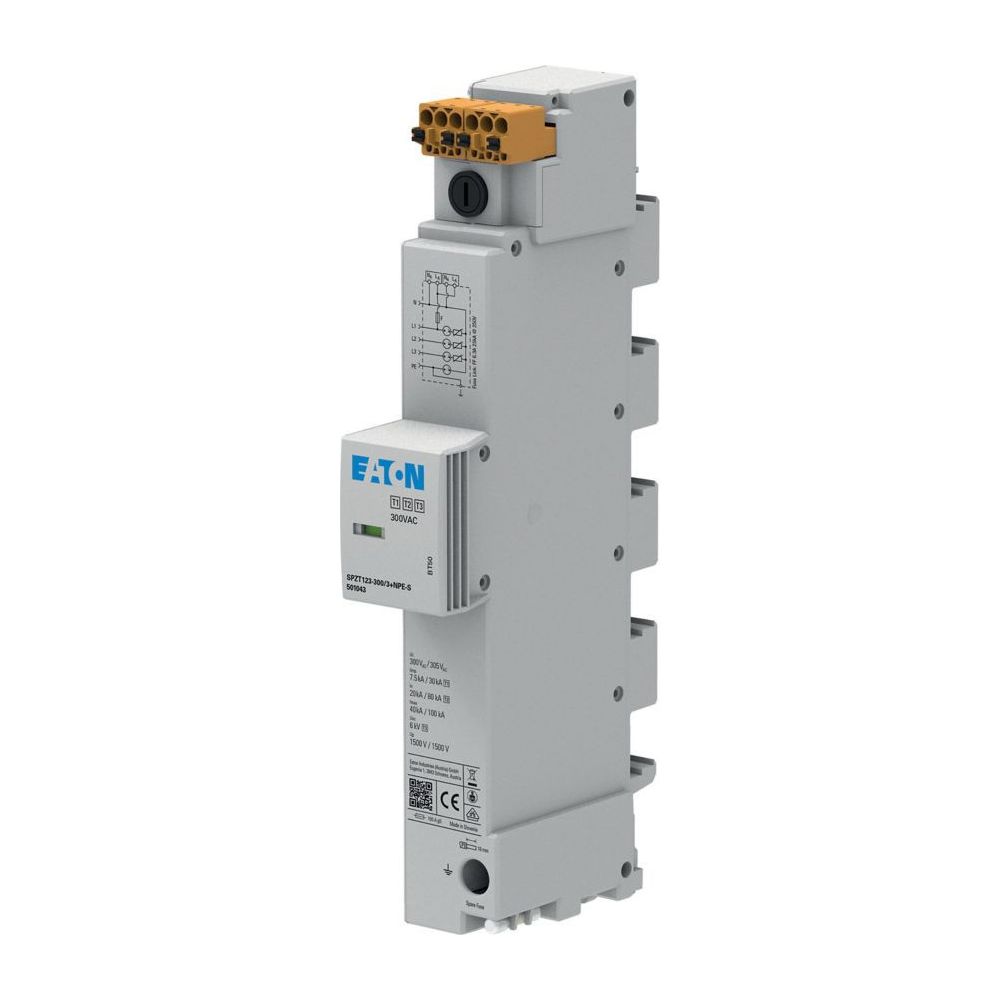

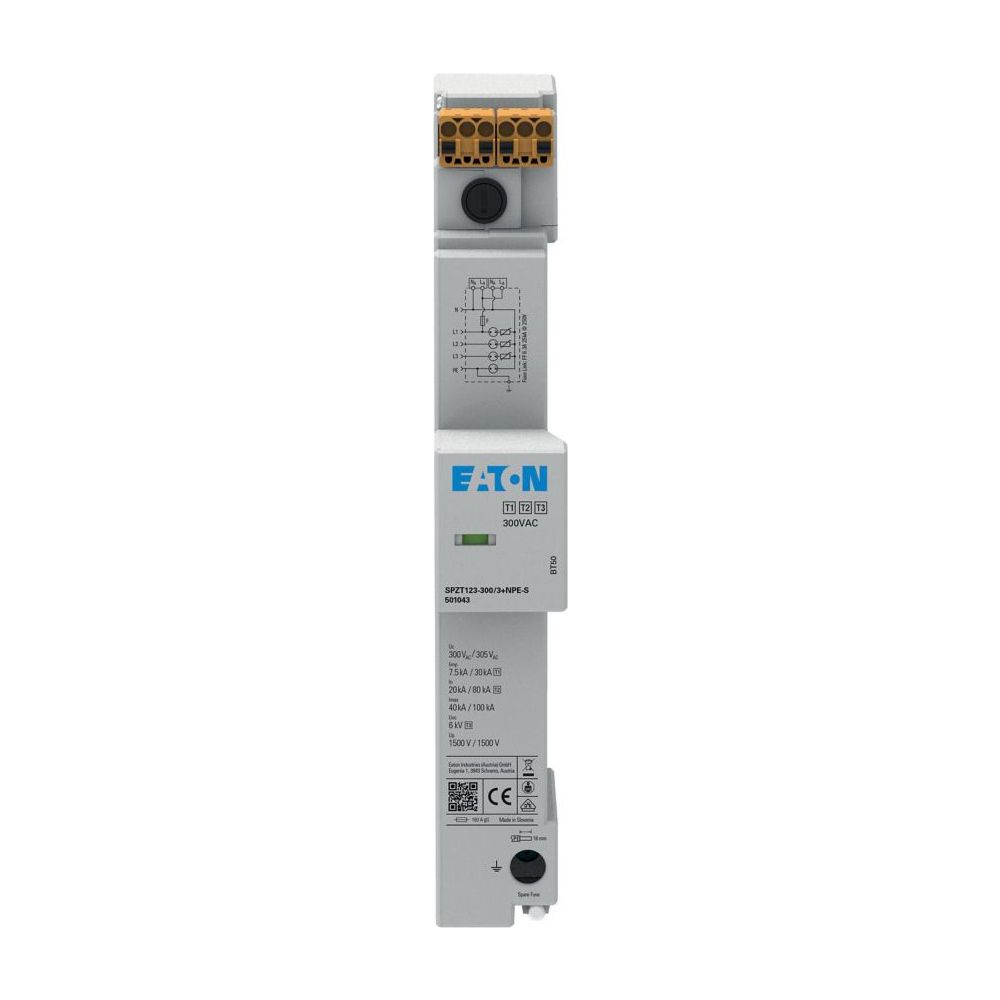

Eaton Blitzstrom- und Überspannungsableiter SPZT123-300/3 NPE-S, 240V, 1,5kV, IP20
Der Blitzstrom- und Überspannungsableiter aus der xPole-Serie von Eaton schützt Verbraucheranlagen im netzseitigen Anschlussraum von Zählerschränken. Das Gerät ist für die Montage auf 40-mm-Sammelschienen konzipiert und für den Einsatz in TN-S- sowie TT-Netzformen geeignet. Durch die Kombination der Prüfklassen Typ 1, 2 und 3 deckt es ein breites Spektrum gegen transiente Überspannungen ab, die durch Blitzeinschläge oder Schaltvorgänge entstehen.
Schutzkonzept und Technologie
Das Gerät arbeitet mit einer spannungsschaltenden Funkenstreckentechnologie und bietet eine energetisch koordinierte Schutzwirkung zum Endgerät. Es erfüllt die Anforderungen der DIN VDE 0100-534 sowie relevanter IEC- und EN-Normen für Blitzschutzklassen III und IV. Die leckstromfreie Ausführung umfasst einen überstromgeschützten Spannungsabgriff, der für die Absicherung von SmartMeterGateways und APZ-Einheiten ausgelegt ist.
Installation und Betrieb
Die Montage erfolgt direkt auf der Sammelschiene, wobei das Gerät eine Baugröße von 2 TE beansprucht. Der Status des Ableiters wird optisch am Gerät signalisiert. Mit einer maximalen Dauerspannung von 300 V AC und einem Schutzpegel von 1,5 kV bietet das System eine robuste Absicherung für die elektrische Infrastruktur.
Technische Daten
- Prüfklasse: Typ 1, 2 und 3
- Netzform: TN-S, TT
- Blitzstoßstrom (10/350 µs): 7,5 kA
- Max. Dauerspannung AC: 300 V
- Nennspannung AC: 240 V
- Schutzpegel: 1,5 kV
- Polzahl: 4-polig
- Montageart: Sammelschiene
- Baugröße: 2 TE
- Schutzart: IP20
Durch die Kombination aus Blitzstrom- und Überspannungsschutz in einem Gerät wird eine effiziente Absicherung im netzseitigen Anschlussraum erreicht. Mit einem Blitzstoßstrom von 7,5 kA und einem Schutzpegel von 1,5 kV schützt das System empfindliche Komponenten effektiv vor Überspannungen. Die kompakte Bauweise von 2 TE ermöglicht eine platzsparende Integration in Zählerschrank-Installationen.
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-EP-501043 |
| Baugröße | 2 TE |
| EAN | 9010653032755 |
| EAN-13 | 9010653032755 |
| Fernsignalisierung | Nein |
| Gewicht | 0,706 kg |
| Montageart | Sammelschiene |
| Nennspannung AC | 240 |
| Nennspannung bei AC | 240 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Netzformtyp | TN-S TT |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 102,3 |
| Produktbreite | 36 |
| Produktgewicht | 0,656 |
| Produkthöhe | 238,7 |
| Prüfklasse | Typ 1 und 2 und 3 |
| Rahmen | 2 TE |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1,5 |
| Schutzpegel L-N | 1,5 |
| Schutzpegel N-PE | 1,5 |
| Zertifikat(e) | CE |
| WEEE-Nr. | 92318050 |
