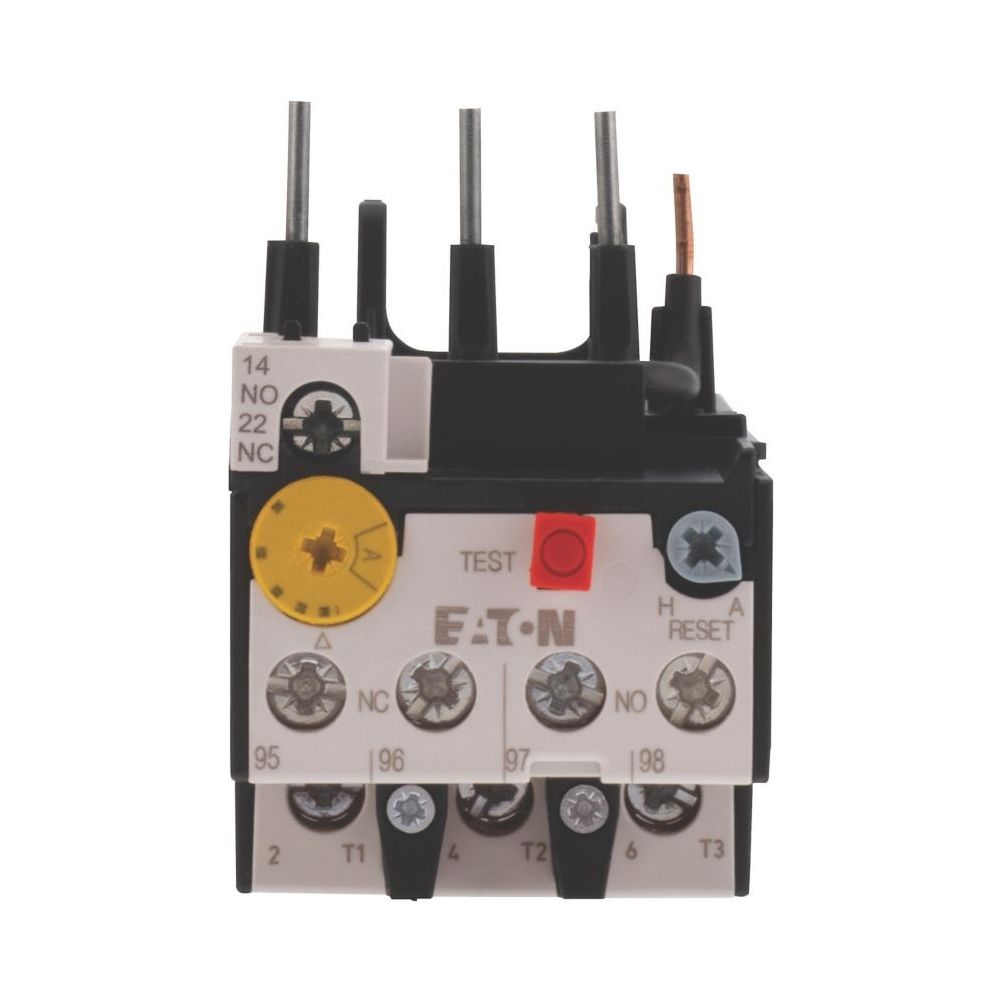

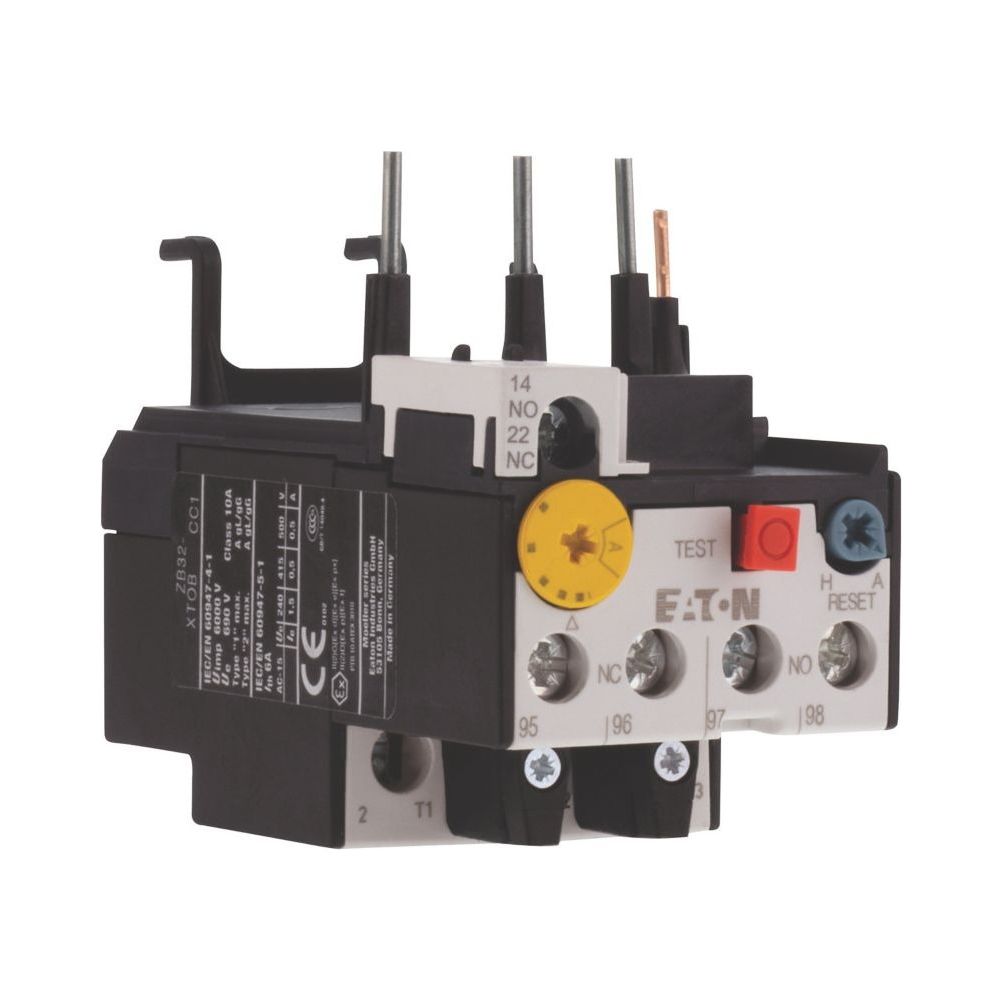

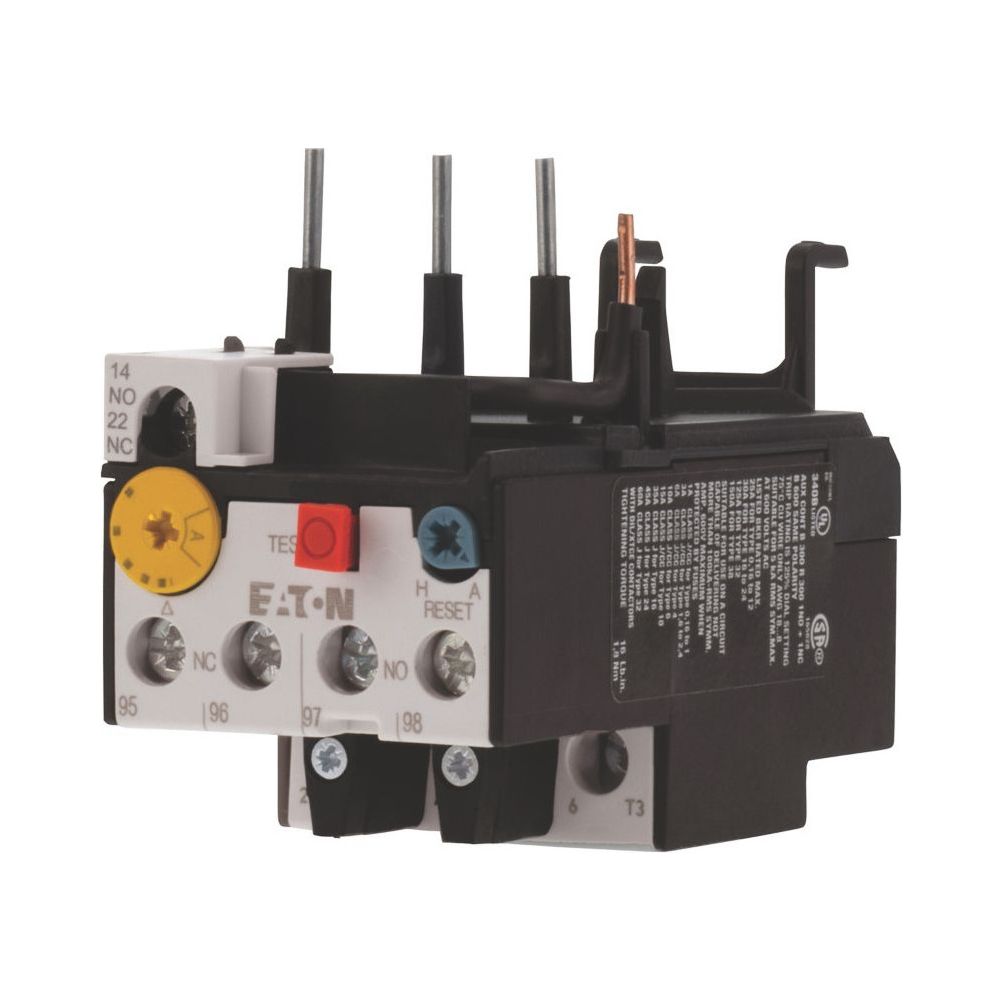

Eaton Motorschutzrelais ZB ZB32-4, 2,4-4A, 1S, 1Ö, IP20

Das thermische Motorschutzrelais ZB32 aus der Eaton Moeller Serie dient der zuverlässigen Überwachung und Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 2,4 bis 4 A und der Auslöseklasse CLASS 10 A eignet es sich für den direkten Anbau an Schütze. Das Gerät verfügt über eine Phasenausfallempfindlichkeit sowie eine integrierte Test- und Reset-Funktion für den manuellen oder automatischen Betrieb.

Funktionsweise und Montage

Das Schutzrelais ist für die Direktmontage konzipiert und ermöglicht eine effiziente Integration in Schaltanlagen. Zur Überwachung des Betriebszustands sind ein Schließer und ein Öffner als Hilfskontakte vorhanden. Die Reset-Funktion lässt sich flexibel zwischen Hand- und Automatikbetrieb umschalten, während die integrierte Test-Aus-Taste eine einfache Funktionsprüfung ermöglicht. Das Gerät ist für den Schutz von Eex e-Motoren geeignet und erfüllt die Anforderungen der Schutzart IP20.

Technische Daten

• Einstellbarer Strombereich: 2,4 - 4 A
• Auslöseklasse: CLASS 10 A
• Montageart: Direktanbau
• Hilfskontakte: 1 Schließer, 1 Öffner
• Max. Bemessungsbetriebsspannung: 690 V
• Schutzart: IP20
• Baugröße: ZB32
• Produktbreite: 45 mm
• Produkthöhe: 67 mm
• Produktlänge/Tiefe: 96 mm

Durch die präzise thermische Überstromauslösung und die robuste Bauweise stellt das Relais einen zuverlässigen Schutz gegen Überlastung dar. Mit einem einstellbaren Bereich von 2,4 bis 4 A und der Auslöseklasse CLASS 10 A bietet es eine flexible Lösung für industrielle Anwendungen. Die einfache Direktmontage und die integrierten Hilfskontakte ermöglichen eine schnelle Installation und eine sichere Einbindung in bestehende Steuerungssysteme.
