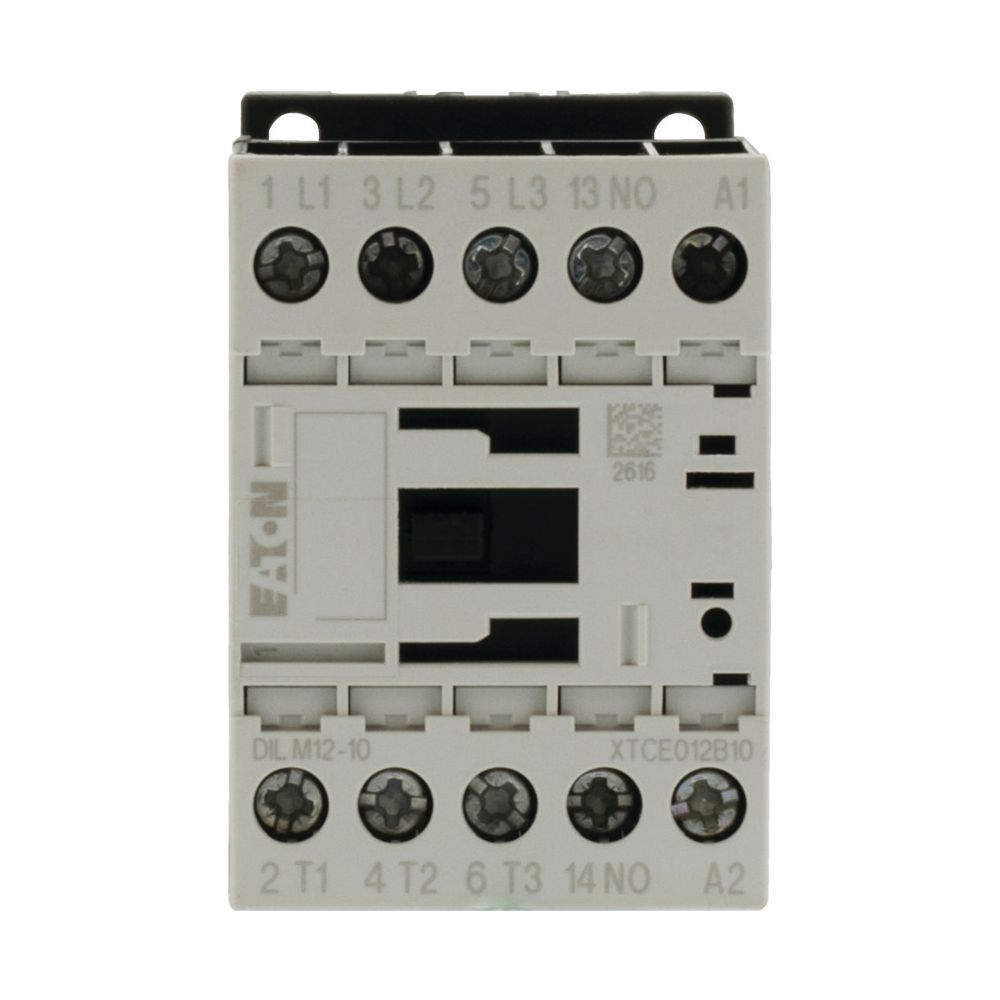

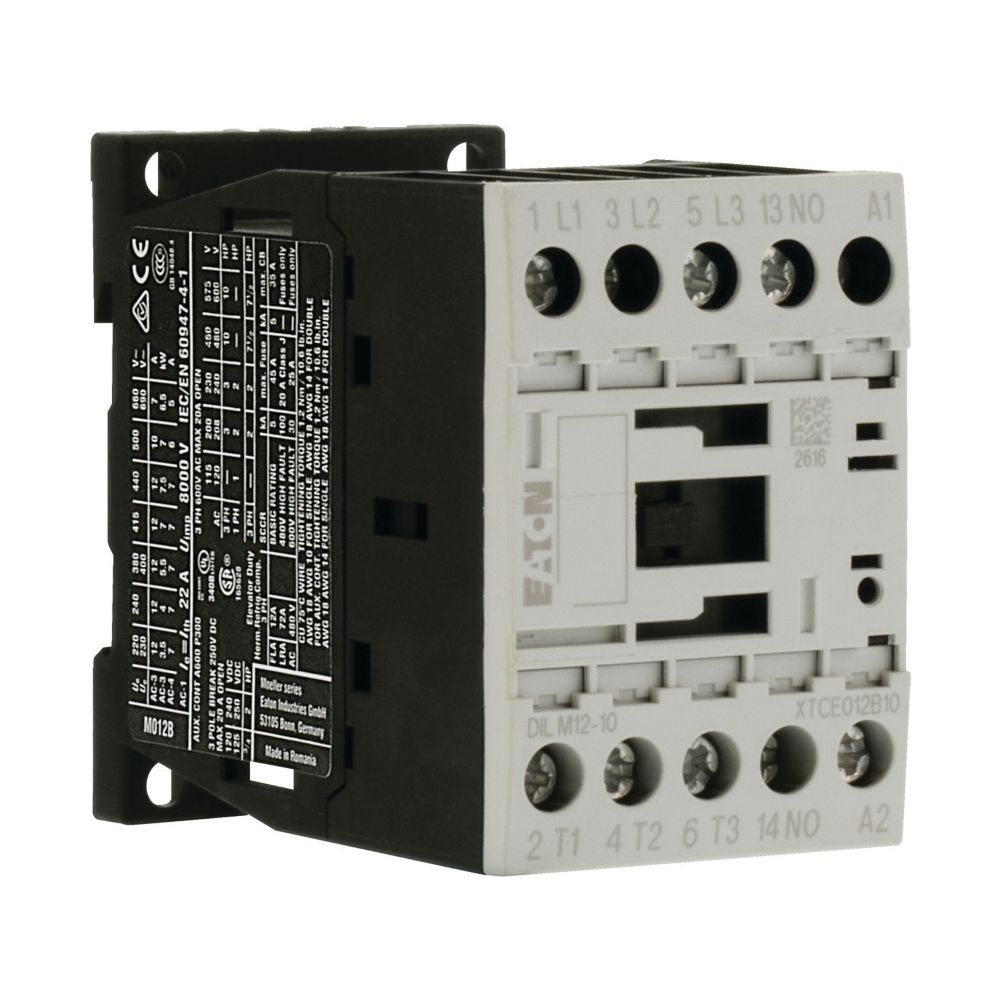

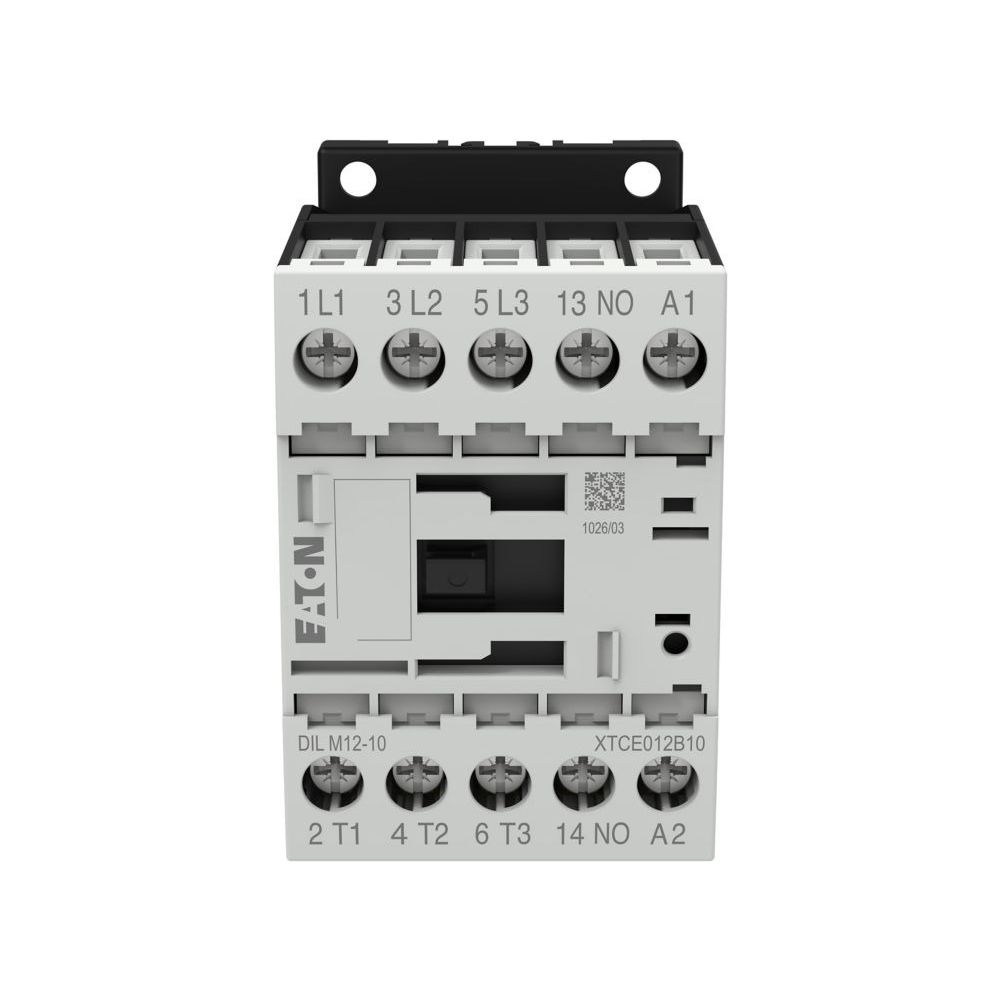

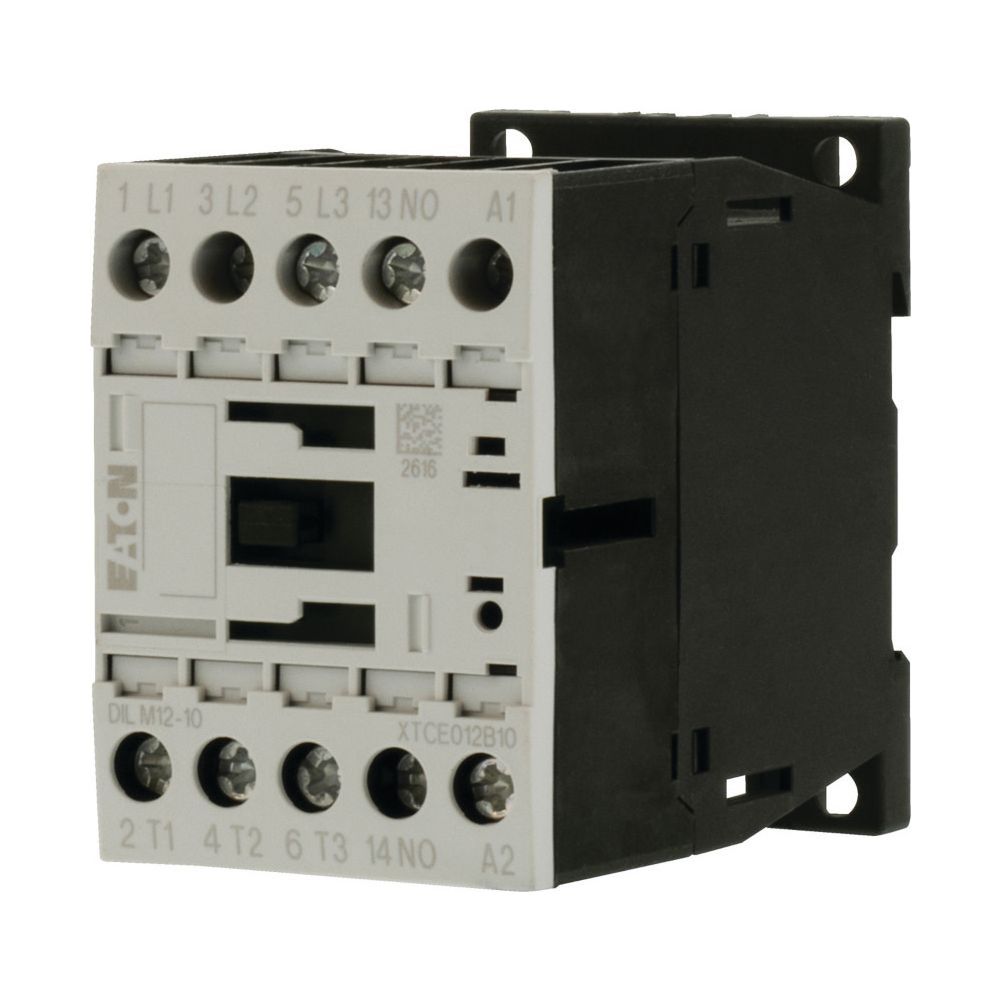

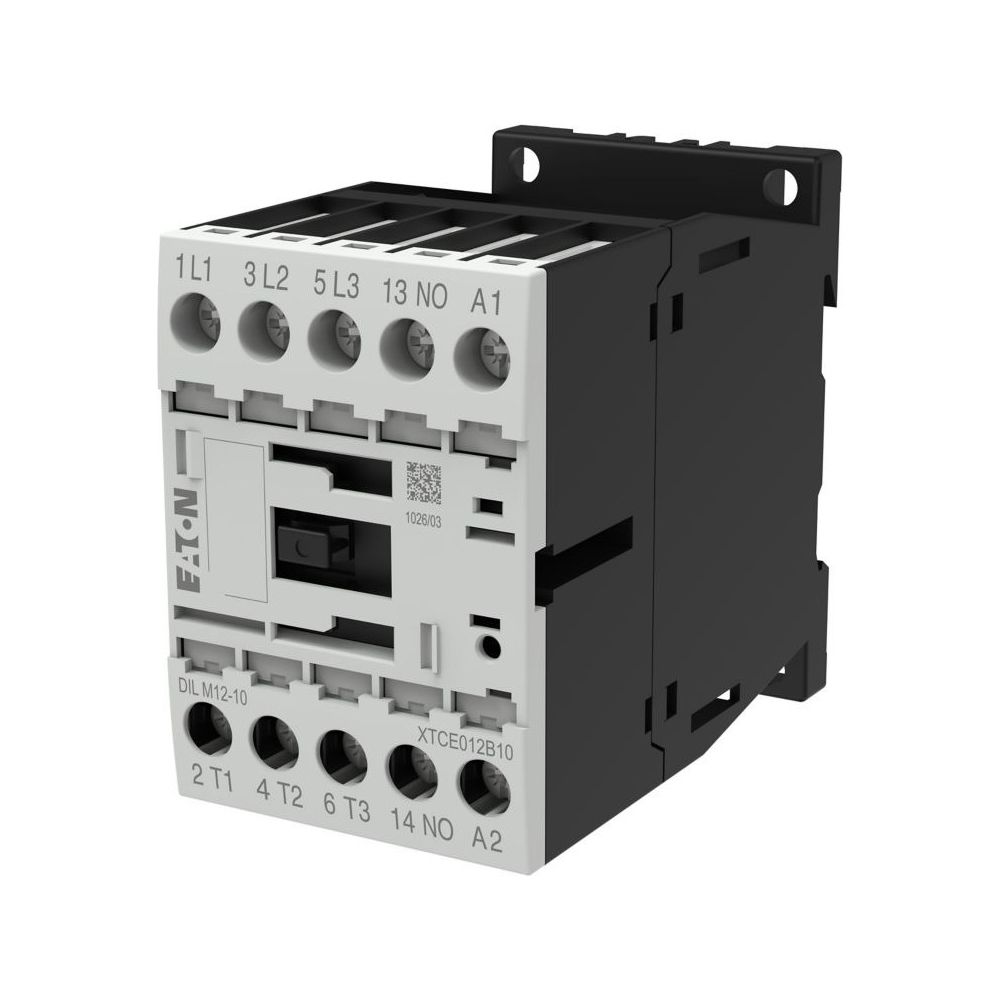

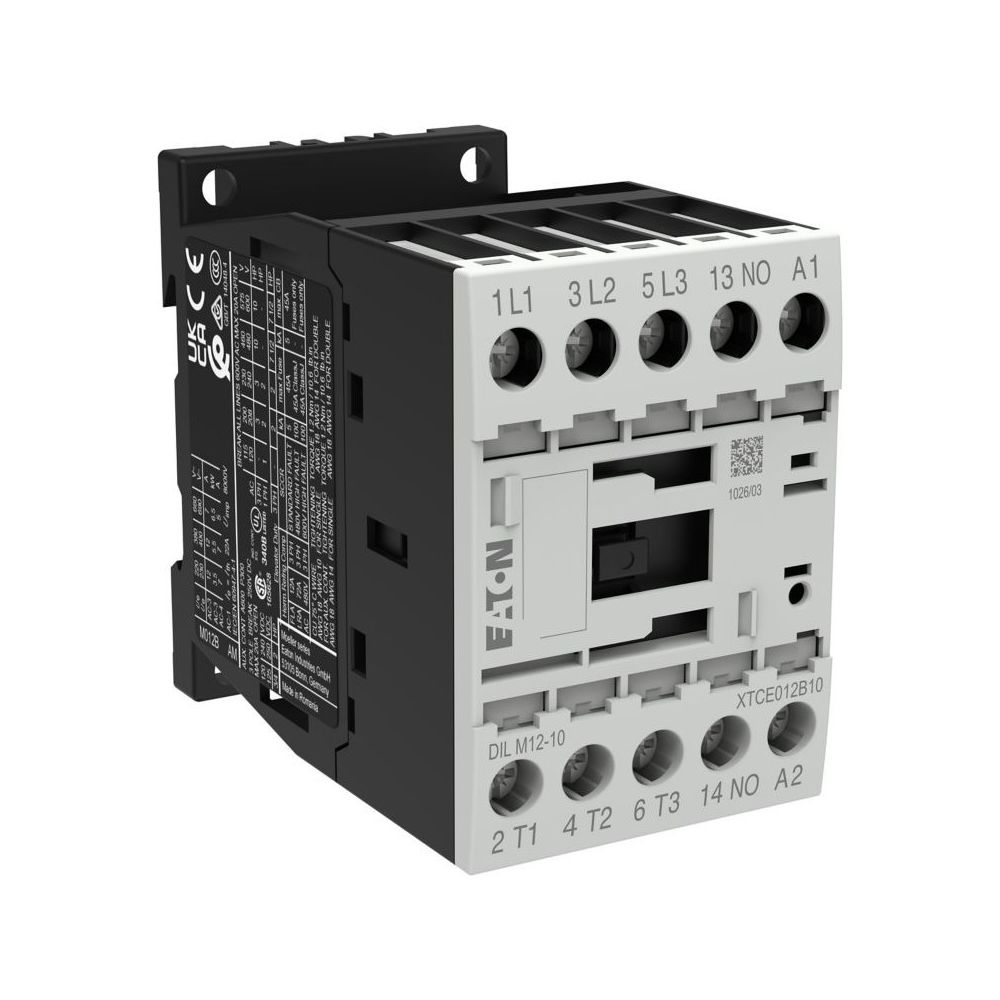

Eaton Leistungsschütz DILM12-10, 5,5kW, 24V 50/60Hz, 3-polig, 1 S, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den zuverlässigen Betrieb von Motoren konzipiert. Es bietet eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V und ist für anspruchsvolle Anwendungen wie das Anlassen, Reversieren und Tippen von Käfigläufermotoren geeignet. Dank der integrierten Schraubklemmen und der kompakten Bauweise ermöglicht das Gerät eine effiziente Installation in Schaltanlagen.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert und deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für induktive Motorlasten. Die frontseitigen Anschlüsse und die doppelte Rahmenklemme erleichtern die Verdrahtung unterschiedlicher Kabelquerschnitte. Zudem ist das System für eine hohe mechanische Lebensdauer ausgelegt und unterstützt eine Vielzahl an Zubehörkomponenten wie Hilfsschalterbausteine oder Motorschutzrelais.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 3 kW
• Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Steuerspeisespannung: 24 V AC (50/60 Hz)
• Polzahl: 3-polig
• Hilfskontakte: 1 Schließer
• Schutzart: IP20
• Abmessungen (B x H x T): 45 x 68 x 75 mm

Dieses Leistungsschütz überzeugt durch seine robuste Bauweise und hohe Flexibilität bei der Motorsteuerung. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einer zuverlässigen Wechselstrombetätigung bei 24 V eignet es sich ideal für industrielle Anwendungen. Die einfache Montage mittels Schraubklemmen sowie die Kompatibilität mit IE3-Motoren machen es zu einer effizienten Lösung für moderne Schaltanlagen.
