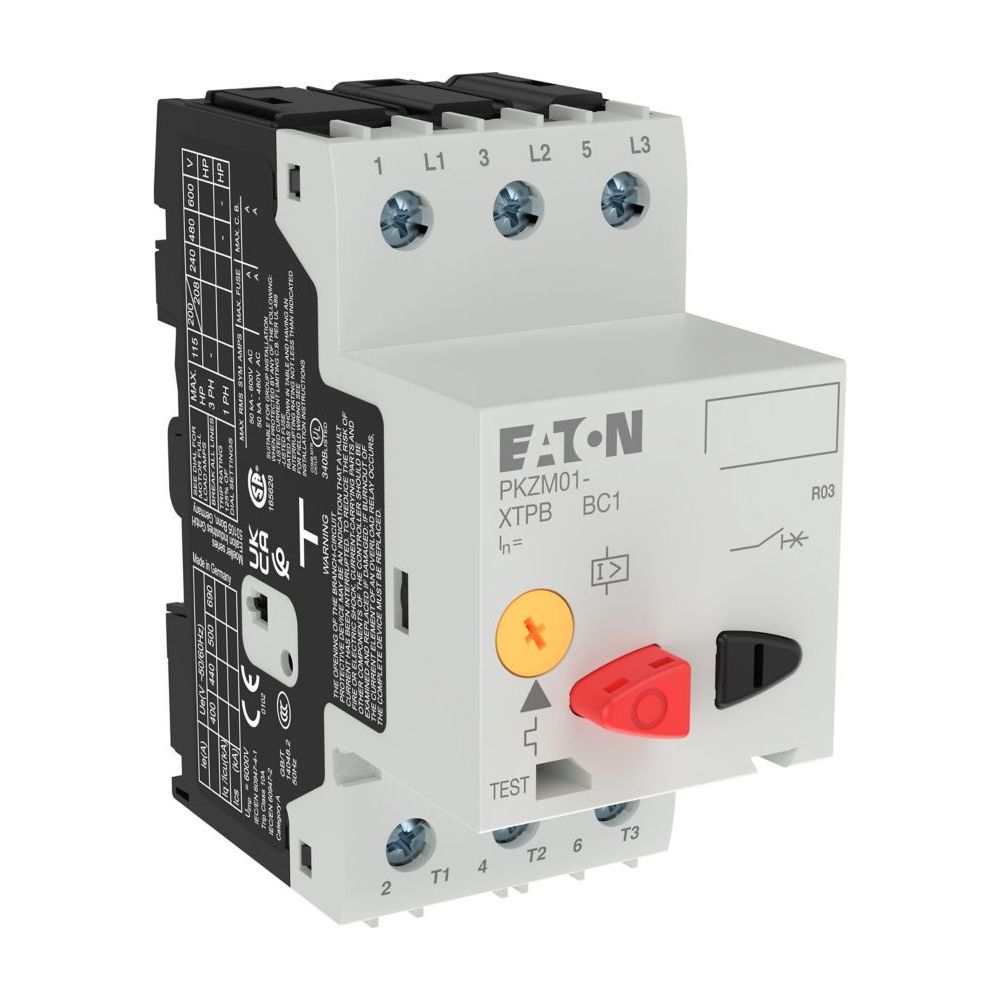

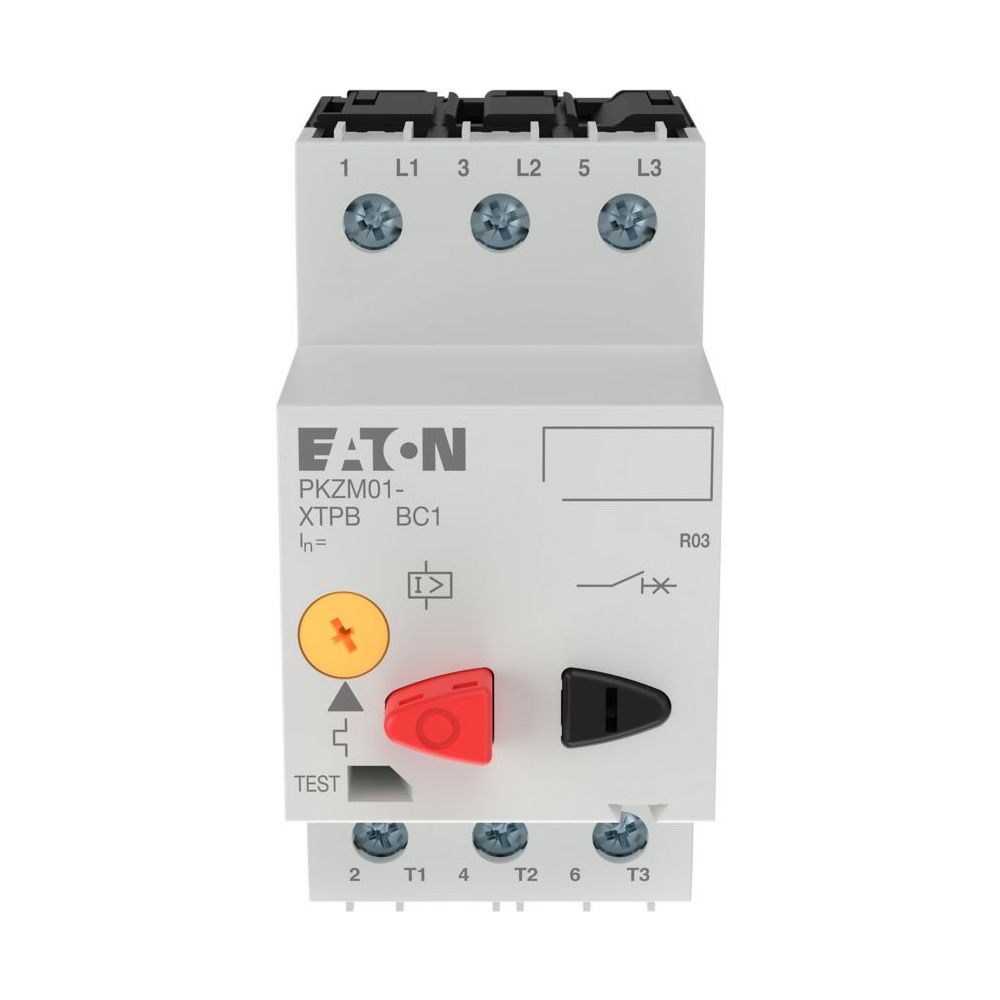

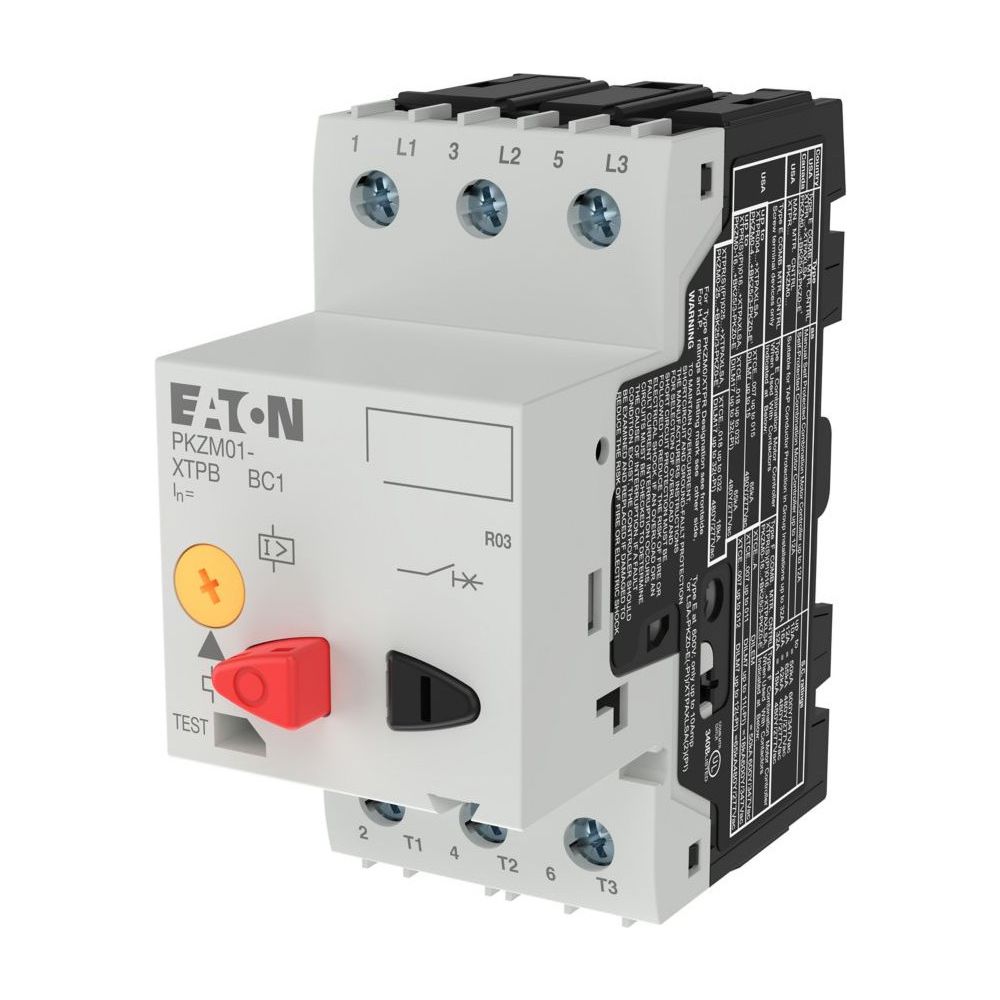

Eaton Motorschutzschalter PKZM01 PKZM01-1,6, 440V, 0,55kW, 1-1,6A, IP20
Der Motorschutzschalter aus der Eaton Moeller Serie PKZM01 ist ein kompaktes 3-poliges Schaltgerät für den Schutz von Motoren und Anlagen. Mit einer thermomagnetischen Auslösetechnik und einem einstellbaren Überlastauslöser von 1 bis 1,6 A eignet sich das Gerät für den Einsatz in industriellen Anwendungen, einschließlich Motoren der Effizienzklasse IE3. Die Montage erfolgt flexibel durch Aufschnappen auf Hutschienen oder mittels Schraubanschluss.
Funktionsweise und Sicherheit
Das Gerät bietet einen fest eingestellten Kurzschlussauslöser und zeichnet sich durch eine hohe Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1 aus. Die Betätigung erfolgt manuell über einen Drucktaster, wobei eine integrierte Schaltanzeige den Betriebszustand visualisiert. Dank der Schutzart IP20 und der fingersicheren Ausführung nach VDE 0106 ist ein hoher Berührungsschutz bei der Bedienung sichergestellt.
Montage und Anschluss
Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine platzsparende Installation in Schaltanlagen. Der Hauptstromkreis wird über robuste Schraubklemmen angeschlossen, die für Leiterquerschnitte von 1 bis 6 mm² ausgelegt sind. Das Gerät ist für den Betrieb in einer Höhenlage von bis zu 2000 m konzipiert und erfüllt die Anforderungen für den Einsatz in anspruchsvollen Umgebungen.
Der Motorschutzschalter bietet mit seiner thermomagnetischen Auslösung und der IE3-Kompatibilität eine effiziente Lösung zur Absicherung elektrischer Antriebe. Mit einer Bemessungsbetriebsleistung von 0,55 kW bei 400 V und einem Kurzschlussausschaltvermögen von 50 kA ermöglicht das Gerät eine hohe Betriebssicherheit und Langlebigkeit in der Anlagentechnik.
Technische Daten
- Bemessungsbetriebsspannung: 440 V
- Bemessungsbetriebsleistung (400 V): 0,55 kW
- Einstellbereich Überlastauslöser: 1 - 1,6 A
- Kurzschlussstrom Icu: 50 kA
- Polzahl: 3
- Schutzart: IP20
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 90 mm
- Tiefe: 93 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-278480 |
| Auslösetechnik | thermomagnetisch |
| Betätigertyp | Drucktaster |
| Breite | 45 |
| EAN | 4015082784805 |
| EAN-13 | 4015082784805 |
| Gewicht | 0,311 kg |
| Höhe | 90 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom Icu | 50 |
| Modellcode | PKZM01-1,6 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 93 |
| Produktbreite | 45 |
| Produktgewicht | 0,292 |
| Produkthöhe | 90 |
| Produktkategorie | Motorschutzschalter |
| Schalthäufigkeit | 25 Schaltspiele / h |
| Schutzart (IP) | IP20 |
| Spannung | 440 |
| Tiefe | 93 |
| Verlustleistung | 5,36 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
