Beschreibung

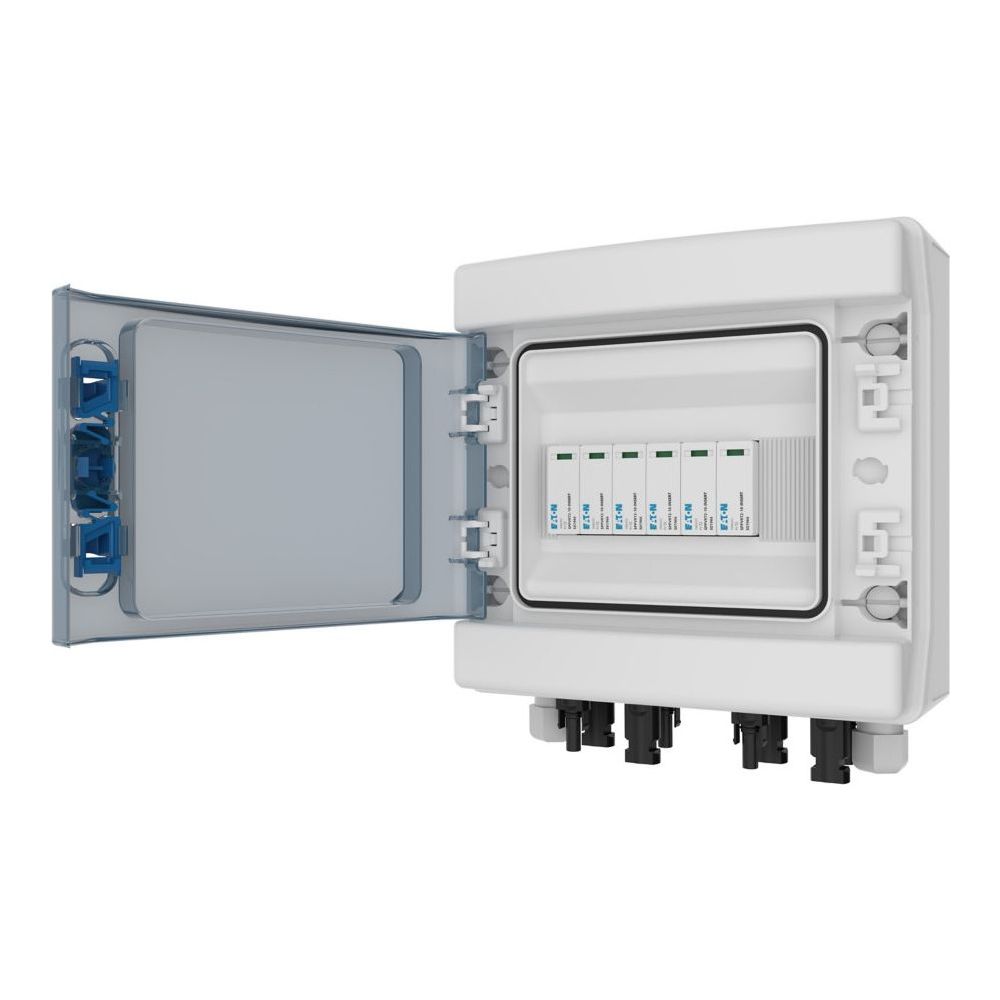

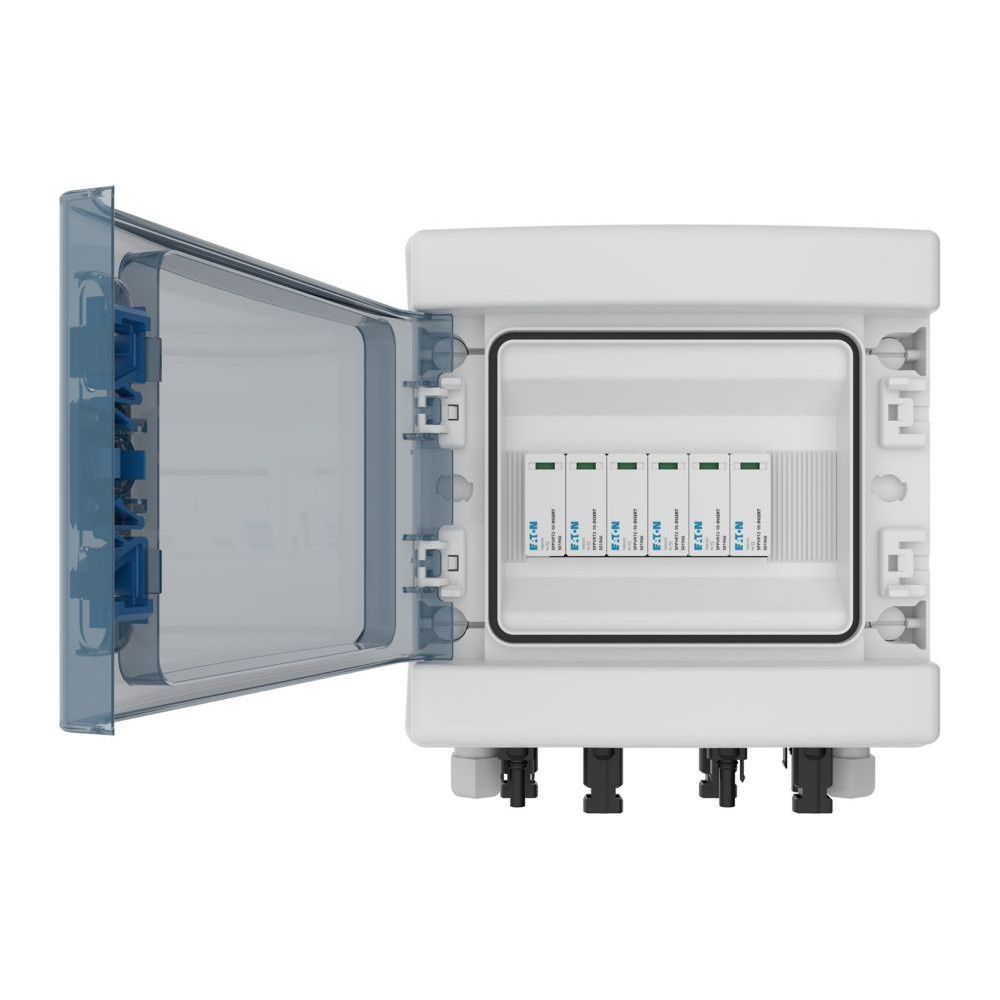

Eaton Photovoltaik-DC-Stringbox IKA-SOL20-X22-T2-1/8, 2x IN + 2x OUT, IP65, Polycarbonat, Grau
Die Eaton Photovoltaik DC-Stringbox ermöglicht eine effiziente Zusammenführung von PV-Strings für Wechselrichter mit zwei MPP-Trackern. Die anschlussfertige Einheit ist für die Aufputzmontage konzipiert und bietet mit der Schutzart IP65 sowie einer Schlagfestigkeit von IK10 eine robuste Lösung für den Einsatz unter einem Schutzdach im Außenbereich.
Aufbau und Schutzfunktionen
Die Stringbox ist in einem einreihigen Gehäuse mit acht Teilungseinheiten untergebracht und verfügt über ein transparentes Klarsichtfenster. Für die elektrische Sicherheit sorgt ein integriertes Überspannungsschutzgerät vom Typ 2. Die Verbindung erfolgt über MC4-Steckverbinder an der Unterseite des Gehäuses, wobei die gesamte Konstruktion gemäß IEC 61439-2 Anhang DD werkseitig montiert ist.
Einsatzbedingungen
Das Gehäuse besteht aus widerstandsfähigem Polycarbonat und ist für eine Umgebungstemperatur ab -25 °C ausgelegt. Bei der Installation im Außenbereich ist eine Montage unter einem Schutzdach erforderlich, um direkte Sonneneinstrahlung zu vermeiden. Die Einheit ist als schutzisolierte Schaltgerätekombination der Schutzklasse II ausgeführt und bietet einen integrierten Erdungsanschluss.
Technische Daten
- Anzahl Eingänge: 2
- Anzahl Ausgänge: 2
- Max. Ausgangsstrom: 19,5 A
- Schutzart: IP65
- Schlagfestigkeit: IK10
- Gehäusematerial: Polycarbonat
- Breite: 238 mm
- Höhe: 268 mm
- Tiefe: 118 mm
- Gewicht: 5,19 kg
Diese anschlussfertige DC-Stringbox von Eaton vereint Schutz und Funktionalität in einem kompakten Gehäuse. Mit zwei Eingängen und zwei Ausgängen sowie einem integrierten Überspannungsschutz Typ 2 ist sie optimal auf die Anforderungen moderner Photovoltaikanlagen abgestimmt. Die robuste Bauweise mit Schutzart IP65 und IK10-Schlagfestigkeit gewährleistet einen sicheren Betrieb bei einem maximalen Ausgangsstrom von 19,5 A.
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Farbe | transparent |
| Absicherung Eingang | 0 |
| Anschlussart | MC4 |
| Anzahl der Eingänge | 2 |
| Anzahl der Reihen | 1 |
| Anzahl Eingänge | 2 |
| Anzahl Rohreinlässe | 2 |
| Art der Einführung | sonstige |
| Artikelnummer | EATON-501989 |
| Ausgangsstrom - max | 19,5 |
| Ausstattung | Erdanschluss |
| Breite | 238 |
| Breite des Gehäuses | 238 |
| Brillenflansch | Kunststoff |
| EAN | 9010653063919 |
| EAN-13 | 9010653063919 |
| Einsatztemperatur | -25 |
| Farbe | Grau |
| Für Sicherungsgröße | sonstige |
| Gehäusehöhe | 231 |
| Gewicht | 0,1 kg |
| Höhe | 268 |
| Kommunikationsbus | sonstige |
| Material | Plastik |
| Max Ausgangsstrom | 19,5 |
| Mit Erdungsanschluss | Ja |
| Monitoring-Funktion | Nein |
| Montageart | Aufputzmontage |
| Produkt Länge/Tiefe | 118 |
| Produktbreite | 238 |
| Produktgewicht | 5,19 |
| Produkthöhe | 268 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK10 |
| Schutzart | IP65 |
| Schutzart (IP) | IP65 |
| Schutzpegel | 3,8 |
| Sicherungstyp | sonstige |
| String-Absicherung | ohne |
| Tiefe | 118 |
| Zertifikat(e) | IEC 61439-2 Annex DD |
| Überwachungsfunktion | Nein |
| WEEE-Nr. | 92318050 |
